Chenghao 2.8인치 TFT LCD 디스플레이 모듈, 65K 컬러, 500 cd/m² 밝기, USB 터치 인터페이스

제품 설명:

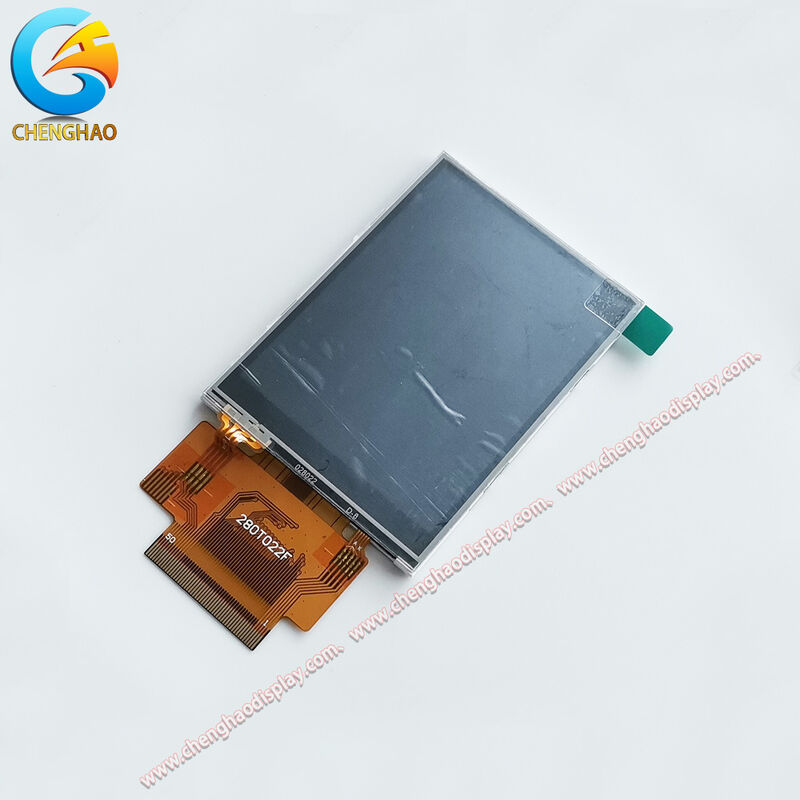

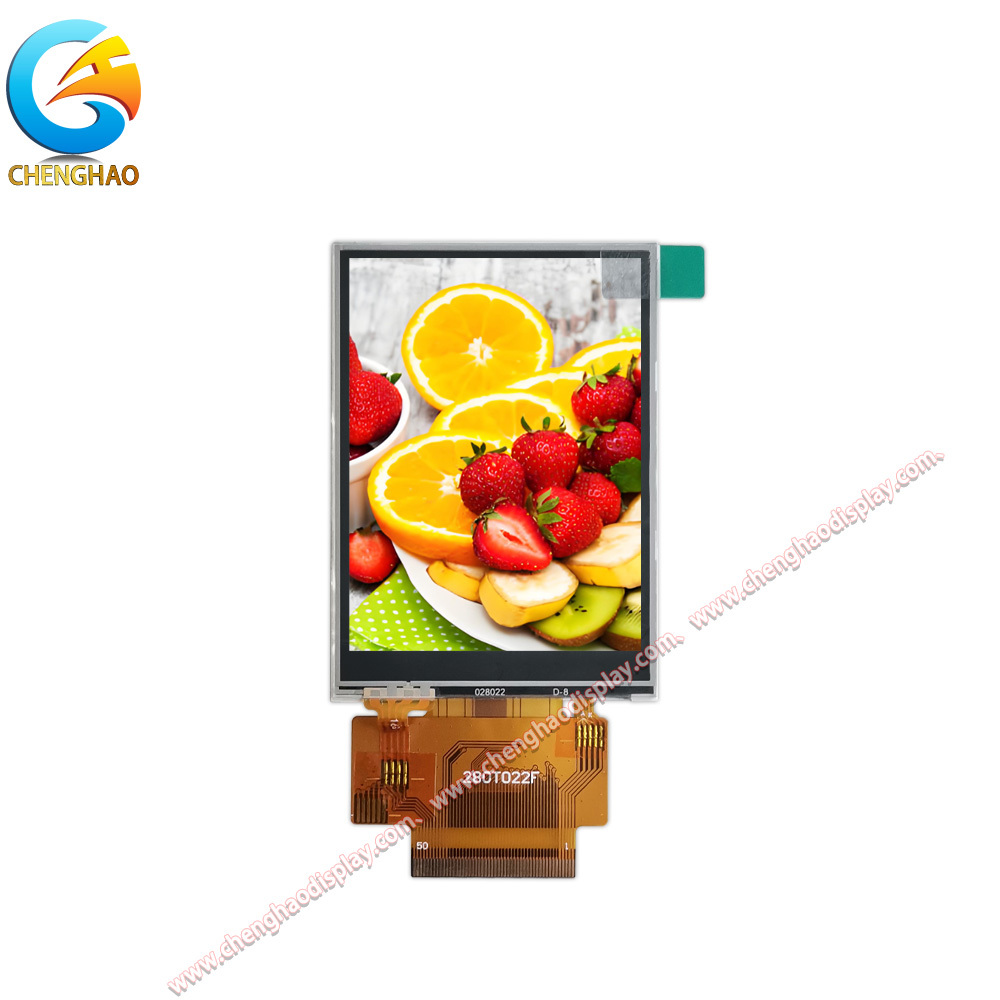

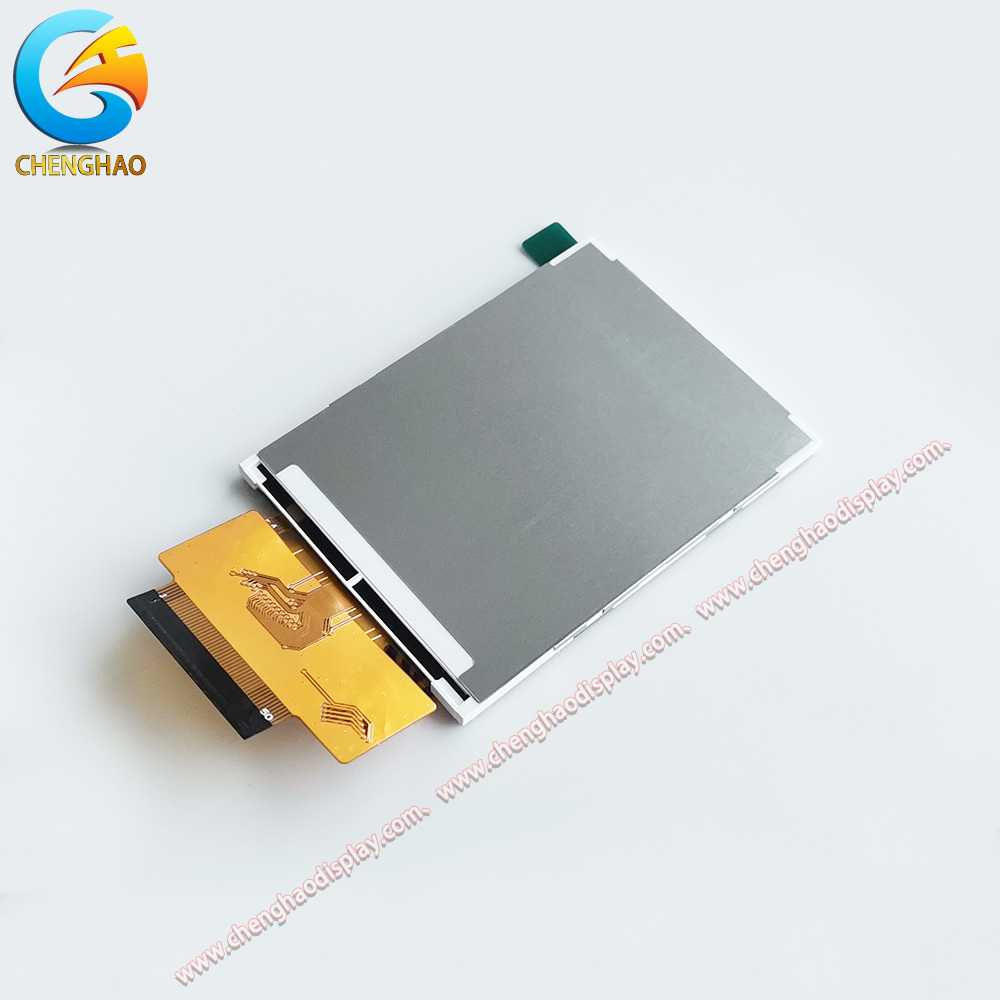

CH280QV22F-T는 Chenghao Optoelectronic에서 설계한 프리미엄 2.8인치 수직 형식 TFT LCD 디스플레이 모듈입니다. 선명하고 상세한 시각적 효과를 제공하는 240 x 320 픽셀의 선명한 QVGA 해상도를 특징으로 합니다. 이 모듈은 IPS(In-Plane Switching) 패널을 통합하여 뛰어난 색상 일관성과 80/80/80/80(상/하/좌/우)의 넓은 시야각을 보장하며, 색상 변화가 최소화되어 다양한 위치에서 볼 수 있는 애플리케이션에 적합합니다.

이 모듈은 USB 인터페이스를 통해 액세스할 수 있는 저항막 터치 스크린(RTP)과 통합되어 안정적인 포인터 입력을 제공합니다. 50핀 FPC 커넥터를 통해 SPI, MCU 및 RGB 인터페이스와 호환되어 다양한 시스템 아키텍처에 쉽게 통합할 수 있어 뛰어난 인터페이스 유연성을 제공합니다. 내구성을 위해 제작되었으며 -20°C ~ +70°C의 확장된 온도 범위에서 안정적으로 작동합니다. 50.0mm x 69.2mm x 3.4mm의 컴팩트한 크기와 밝은 500cd/m² 백라이트(맞춤형)를 갖춘 CH280QV22F-T는 산업용 HMI, 휴대용 장치, 계측기 및 견고하고 고성능 디스플레이가 필요한 다양한 임베디드 시스템에 이상적인 솔루션입니다.

기능:

• 고성능 IPS 디스플레이:IPS 기술은 모든 측면에서 우수한 색상 재현과 일관된 80도 시야각을 보장하여 표준 TN 패널에서 흔히 발생하는 색상 반전을 제거하고 다중 사용자 또는 오프 축 시나리오에서 최적의 가독성을 보장합니다.

• 강력한 환경 내성:까다로운 조건을 위해 설계된 이 모듈은 -20°C ~ +70°C의 넓은 온도 범위 내에서 안정적인 작동을 유지하여 온도 변동이 흔한 실내 및 실외 산업용 애플리케이션에 적합합니다.

• 다양한 시스템 통합:단일 50핀 FPC에서 SPI, MCU 및 RGB 인터페이스에 대한 고유한 호환성을 통해 설계자에게 탁월한 유연성을 제공합니다.

• 균형 잡힌 광학 성능:500cd/m²의 높은 밝기(최대 1000cd/m²까지 맞춤 설정 가능), 800:1의 명암비 및 65K 색상 지원 간에 뛰어난 균형을 이룹니다.

• 터치 옵션이 있는 모듈식 디자인:이 모듈은 완전한 TFT + 저항막 터치 솔루션으로 제공되어 공급망 및 조립 프로세스를 단순화합니다. 중요하게도 터치 패널은 구성 가능하여 고객이 특정 프로젝트 요구 사항 및 비용 목표에 따라 정전식 터치 또는 터치 없음을 선택할 수 있습니다.

기술 매개변수:

맞춤 설정:

Chenghao Optoelectronic에서는 표준 제품이 모든 고유한 애플리케이션에 적합하지 않을 수 있음을 알고 있습니다. CH280QV22F-T는 정확한 사양을 충족하기 위한 광범위한 맞춤 설정을 위한 훌륭한 기본 플랫폼 역할을 합니다. 당사의 협업 맞춤 설정 프로세스는 귀하의 요구 사항을 이해하기 위한 자세한 상담으로 시작됩니다.

당사는 포괄적인 수정 서비스를 제공합니다. FPC(Flexible Printed Circuit)는 장치의 기계적 레이아웃에 맞게 모양, 길이, 스태킹 및 핀 수를 완벽하게 맞춤 설정할 수 있습니다. 디스플레이 인터페이스의 경우 표준 옵션 외에도 MIPI, LVDS 또는 EDP와 같은 다른 인터페이스를 통합하여 마더보드의 출력과 일치시킬 수 있습니다. 백라이트 밝기는 매우 적응 가능하며, 표준 300~1000cd/m² 범위에서 햇빛 가독성 애플리케이션의 경우 최대 2800cd/m²까지 달성할 수 있습니다. 작동 온도 범위는 -10~+60°C 사이의 표준 제공 또는 극한 환경의 경우 -45~+90°C의 확장 범위로 조정할 수 있습니다.

또한 커버 유리 맞춤 설정(모양, 두께, 개구부, 실크 스크린 인쇄), 대체 터치 솔루션(저항막에서 정전식으로 전환) 및 반사 방지 코팅 및 EMI 차폐와 같은 추가 처리를 제공합니다. 당사의 목표는 CH280QV22F-T를 완벽한 디스플레이 솔루션으로 변환하는 것입니다.

FAQ:

Q1: 이 TFT LCD 정전식 터치스크린의 브랜드 및 모델은 무엇입니까?

A1: 이 제품은 Chenghao Optoelectronic 제품이며 모델 번호는 CH280QV22F-T입니다.

Q2: 이 터치스크린은 인증을 받았습니까?

A2: 예, CH280QV22F-T 터치스크린은 CE, RoHS 및 FCC 인증을 받았습니다.

Q3: 이 제품에 대한 최소 주문 수량이 있습니까?

A3: 아니요, CH280QV22F-T 터치스크린에 대한 최소 주문 수량(MOQ 없음)은 없습니다.

Q4: 배송 중 안전을 보장하기 위해 제품은 어떻게 포장됩니까?

A4: 모든 제품은 안전하게 유지하기 위해 신중하게 포장됩니다. 작은 크기는 트레이와 상자를 사용하여 포장하고, 더 큰 크기는 폼 슬롯과 상자를 사용합니다. 포장은 고객의 요구 사항에 따라 맞춤 설정할 수도 있습니다.

Q5: 이 제품의 일반적인 배송 시간 및 지불 조건은 무엇입니까?

A5: 배송 시간은 일반적으로 3~7일입니다. TT 또는 기타 합의된 방법을 통해 결제할 수 있습니다.

Q6: CH280QV22F-T 터치스크린의 공급 능력은 무엇입니까?

A6: 월간 공급 능력은 최대 20,000,000개입니다.
