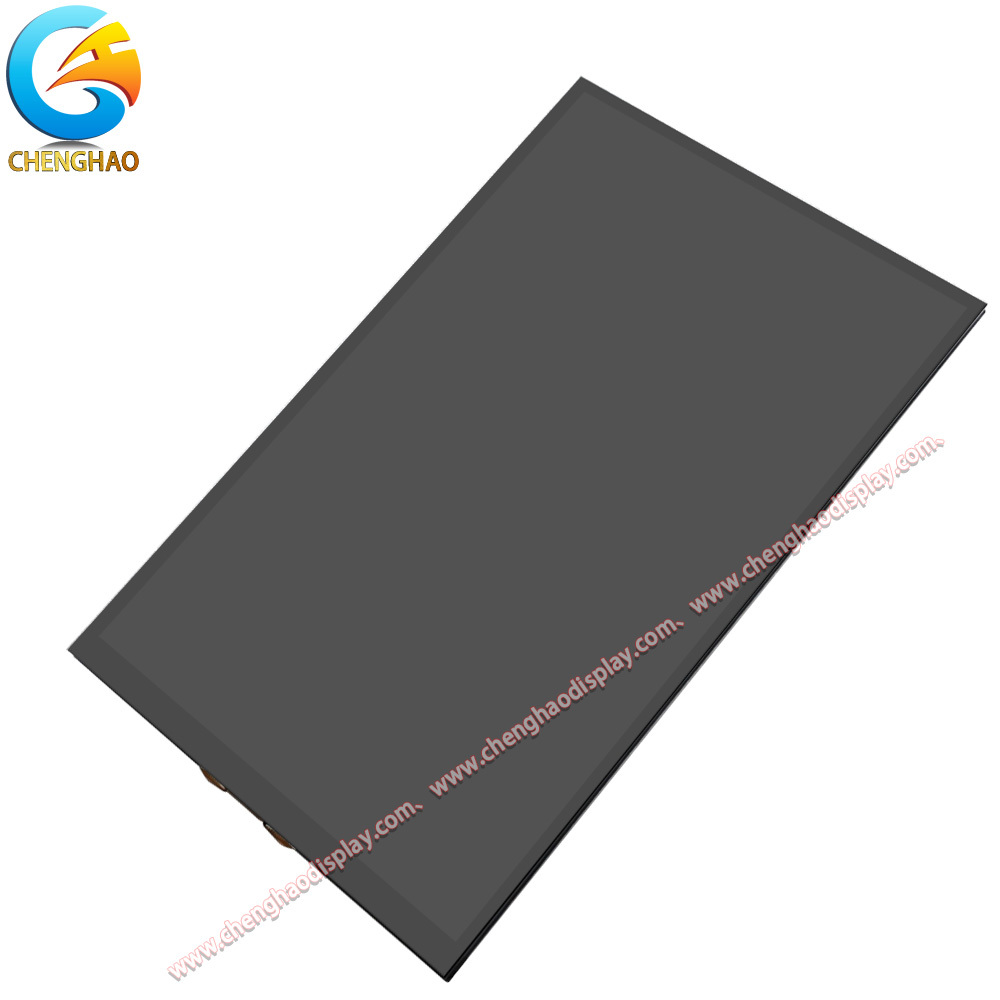

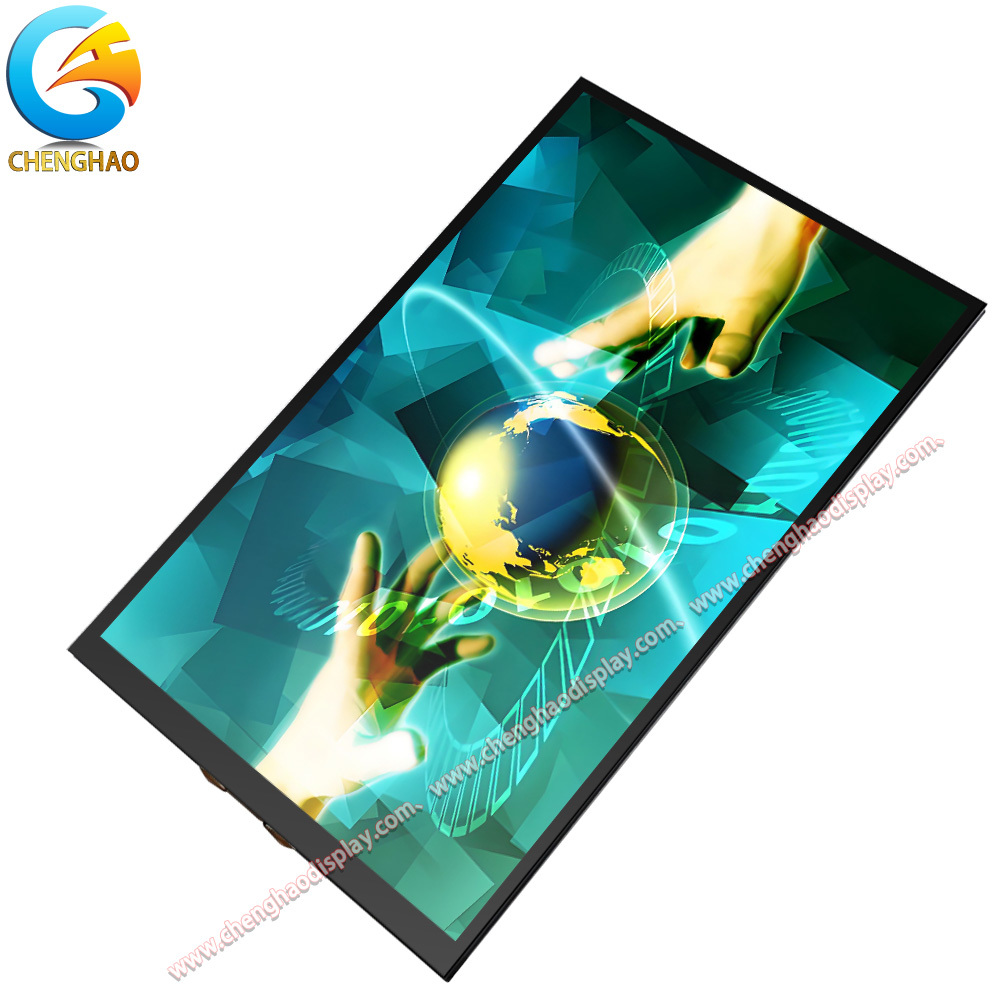

HDMI 디스플레이 모듈 10.1 인치 800x1280 고해상도 IPS TFT LCD 용량 터치

제품 설명:

CH101WX05C-CT는 Shenzhen ChengHao Optoelectronic Co., Ltd.에서 개발한 고성능 통합 디스플레이 모듈로, 10.1인치 IPS TFT 디스플레이, 정전식 터치 패널(CTP) 및 HDMI 드라이버 보드를 하나의 세련된 장치로 결합했습니다. 다중 시스템 호환성을 위해 맞춤 제작되었으며 Windows, Linux, MAC OS, Raspberry Pi 및 기타 주류 운영 체제와 원활하게 작동하여 다양한 전자 장치 응용 분야에 적합한 선택입니다. IPS/투과형/일반적으로 검정색 디스플레이 모드를 특징으로 하는 이 모듈은 800×3(RGB)×1280 도트의 해상도와 300 cd/m²의 일반적인 휘도로 뛰어난 시각적 성능을 제공합니다. 80/80/80/80(U/D/L/R)의 넓은 시야각은 모든 방향에서 일관된 색상 정확도와 선명한 시인성을 보장하여 중심에서 벗어난 시야에서도 이미지 왜곡이나 색상 퇴색을 제거합니다. 0.1692×0.1692mm 도트 피치는 세부 렌더링을 더욱 향상시켜 텍스트, 그래픽 및 비디오 콘텐츠를 전문적 및 일상적인 사용 모두에서 선명하고 생생하게 만듭니다. 사용자 친화적이고 쉬운 통합을 위해 설계된 이 모듈은 TFT 디스플레이 신호 전송을 위한 HDMI와 CTP 터치 제어를 위한 USB의 이중 인터페이스 구성을 채택하여 디버깅 복잡성을 줄이는 플러그 앤 플레이 기능을 지원합니다. 143.4(W)×228.9(H)×2.6(T)mm의 TFT 장치와 5.5±0.3mm(PCBA 및 구성 요소 포함)의 전체 두께와 같은 주요 치수를 자랑하는 컴팩트하고 슬림한 구조로 성능 저하 없이 공간 제약적인 장치에 원활하게 맞습니다. 백라이트 소스로 두 개의 흰색 LED를 장착하여 에너지 효율성을 유지하면서 안정적인 밝기 출력을 보장합니다.

특징:

• 컴팩트하고 적응 가능한 HDMI 드라이버 보드

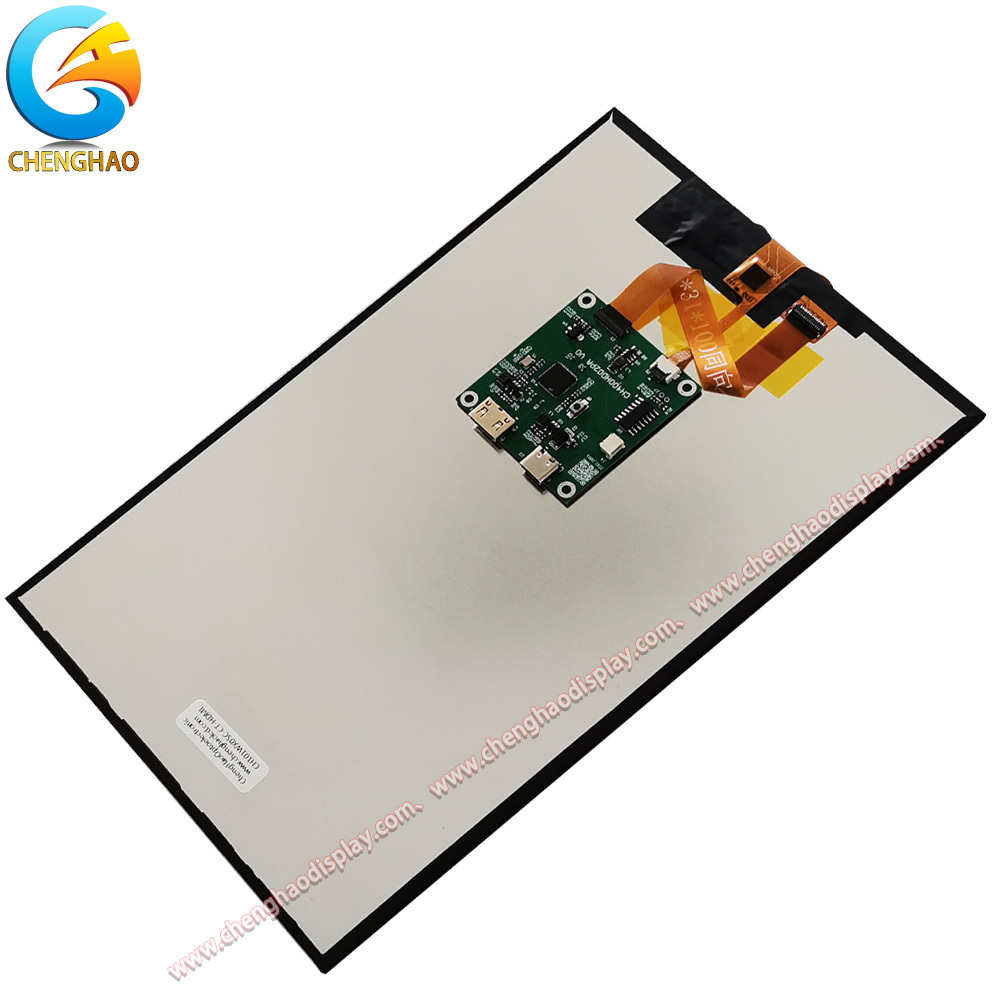

  이 모듈은 46(W) × 50(H) × 5.0(D) mm 크기의 HDMI 드라이버 보드를 특징으로 하며 HDMI 인터페이스를 통해 외부 장치와의 통신을 지원합니다.

• 안정적인 정전식 터치(CTP) 기능
  통합 CTP 기능, 터치 신호는 USB 인터페이스를 통해 전송되어 빠른 응답을 보장합니다.

• 80° 전체 각도 선명한 시야 모듈
  80/80/80/80(상/하/좌/우) 시야각과 IPS/투과형/항상 검정색 디스플레이 모드를 결합하여 모든 시야 방향에서 일관된 색상과 선명한 이미지를 보장합니다.

기술 매개변수:

응용 분야:

산업 제어: 소규모 PLC 제어 캐비닛 작동 패널

CH101WX05C-CT는 벽걸이형 소형 PLC 제어 캐비닛(작업장 생산 라인에서 널리 사용됨)의 전면 패널에 로컬 작동 화면으로 조립됩니다. 컴팩트한 TFT 치수(143.4W×228.9H×2.6T mm)와 총 두께 5.5±0.3mm는 제어 캐비닛의 제한된 내부 공간에 적합합니다. HDMI 인터페이스는 PLC 호스트에서 실시간 데이터(예: 온도, 압력, 모터 속도)를 안정적으로 전송하는 반면, 80/80/80/80 넓은 시야각을 통해 작업자는 측면 또는 낮은 위치에서 매개변수를 명확하게 읽을 수 있습니다. CTP 터치 기능(USB를 통해)은 기계식 버튼을 대체하여 물리적 마모 없이 설정 값(예: 온도 임계값)을 빠르게 조정할 수 있으며 원활한 호환성을 위해 Windows CE(일반적인 PLC 시스템)를 지원합니다.

의료 장비: 휴대용 ECG 모니터 디스플레이-터치 모듈

휴대용 ECG 모니터(일반 병동의 병상 환자 모니터링용)에서 이 모듈은 전면 메인 화면 영역에 통합됩니다. 10.1인치 IPS 화면은 다중 매개변수 데이터(실시간 ECG 파형, 심박수, 혈중 산소 및 혈압)를 명확하게 표시하며 300cd/m² 밝기는 병동 형광등 아래에서 시인성을 보장합니다. 넓은 시야각을 통해 의료진은 왜곡 없이 침대 양쪽에서 데이터를 확인할 수 있으며 CTP 터치 패널(1.1mm 유리 센서 포함)은 닦고 소독하기 쉬워 교차 감염 위험을 줄입니다. HDMI 인터페이스는 모니터의 프로세서에서 고충실도 데이터를 전송하여 중요한 매개변수 판독 지연을 방지합니다.

계측: 휴대용 환경 감지기 확장 가능한 화면
휴대용 환경 감지기(PM2.5, 포름알데히드 및 온도-습도 측정)의 경우 모듈은 감지기의 플립업 상단 패널에 장착됩니다. 슬림한 총 두께(5.5±0.3mm)로 패널을 사용하지 않을 때 평평하게 접어 공간을 절약할 수 있습니다. 배포 시 HDMI 인터페이스는 감지기의 Raspberry Pi 기반 호스트에 연결되어 자세한 데이터 차트(예: 1시간 PM2.5 추세)를 표시합니다. CTP 터치 기능을 통해 데이터 곡선을 확대하여 미세한 변화를 확인할 수 있으며 투과형 IPS 모드는 야외 현장 작업(예: 공원 환경 조사) 중 선명도를 보장합니다.

FAQ:

Q1: Chenghao Optoelectronic TFT LCD 정전식 터치스크린의 모델 번호는 무엇입니까?

A1: 모델 번호는 CH101WX05C-CT입니다.

Q2: 이 제품은 인증을 받았습니까?

A2: 예, CH101WX05C-CT 터치스크린은 CE, RoHS 및 FCC 인증을 받았습니다.

Q3: 이 터치스크린에 대한 최소 주문 수량(MOQ) 요구 사항이 있습니까?

A3: 아니요, 이 제품에 대한 최소 주문 수량은 없습니다.

Q4: 배송 중 안전을 보장하기 위해 제품은 어떻게 포장됩니까?

A4: 모든 제품은 안전하게 포장됩니다. 작은 크기는 트레이와 상자 포장을 사용하고, 더 큰 크기는 폼 슬롯과 상자를 사용합니다. 포장은 고객 요구 사항에 따라 맞춤화할 수도 있습니다.

Q5: 이 터치스크린 주문의 일반적인 배송 시간은 얼마입니까?

A5: 배송 시간은 일반적으로 3~7일입니다.

Q6: 이 터치스크린 구매에 허용되는 지불 조건은 무엇입니까?

A6: TT(전신 송금) 또는 기타 합의된 방법을 통해 결제할 수 있습니다.

Q7: 이 제품에 대한 Chenghao Optoelectronic의 공급 능력은 무엇입니까?

A7: 회사는 월 최대 20,000,000개를 공급할 수 있습니다.
