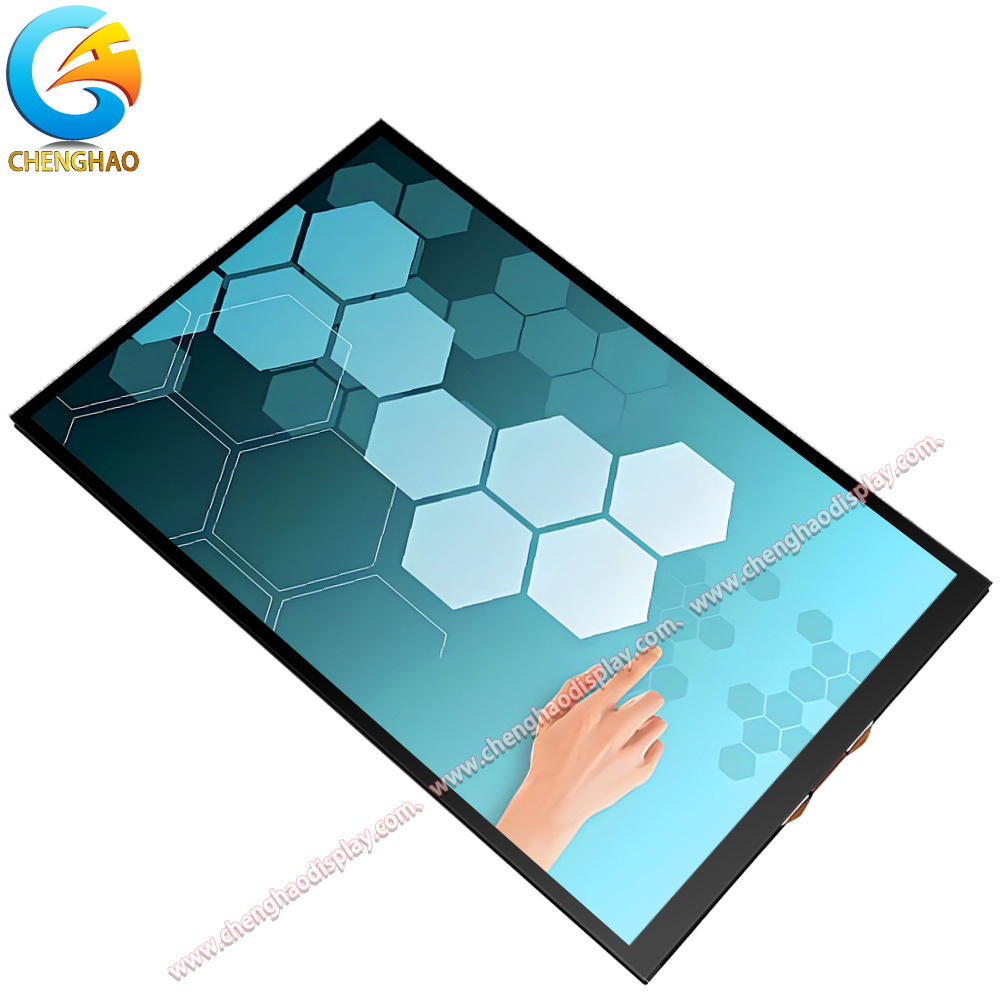

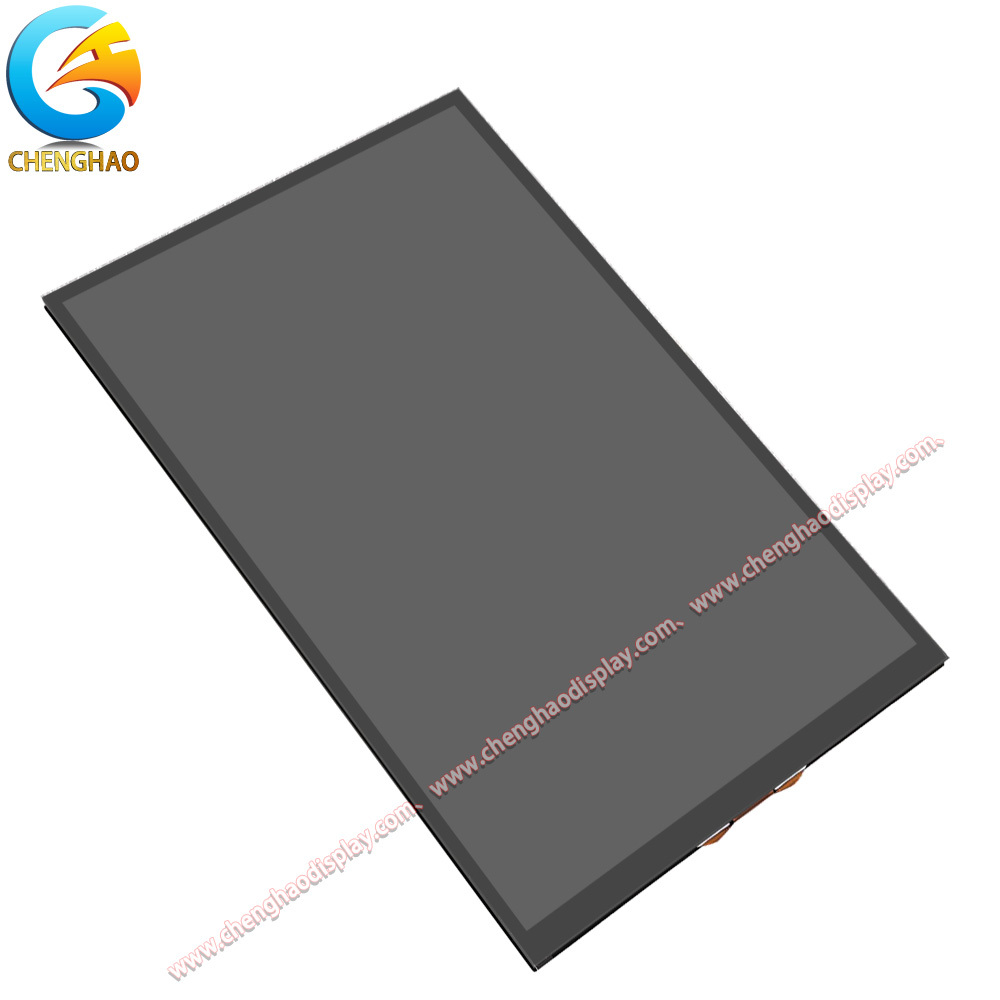

HDMI 터치 디스플레이 10.1인치 1280x800 IPS TFT LCD 모듈 (PCB 드라이버 보드 포함)

제품 설명:

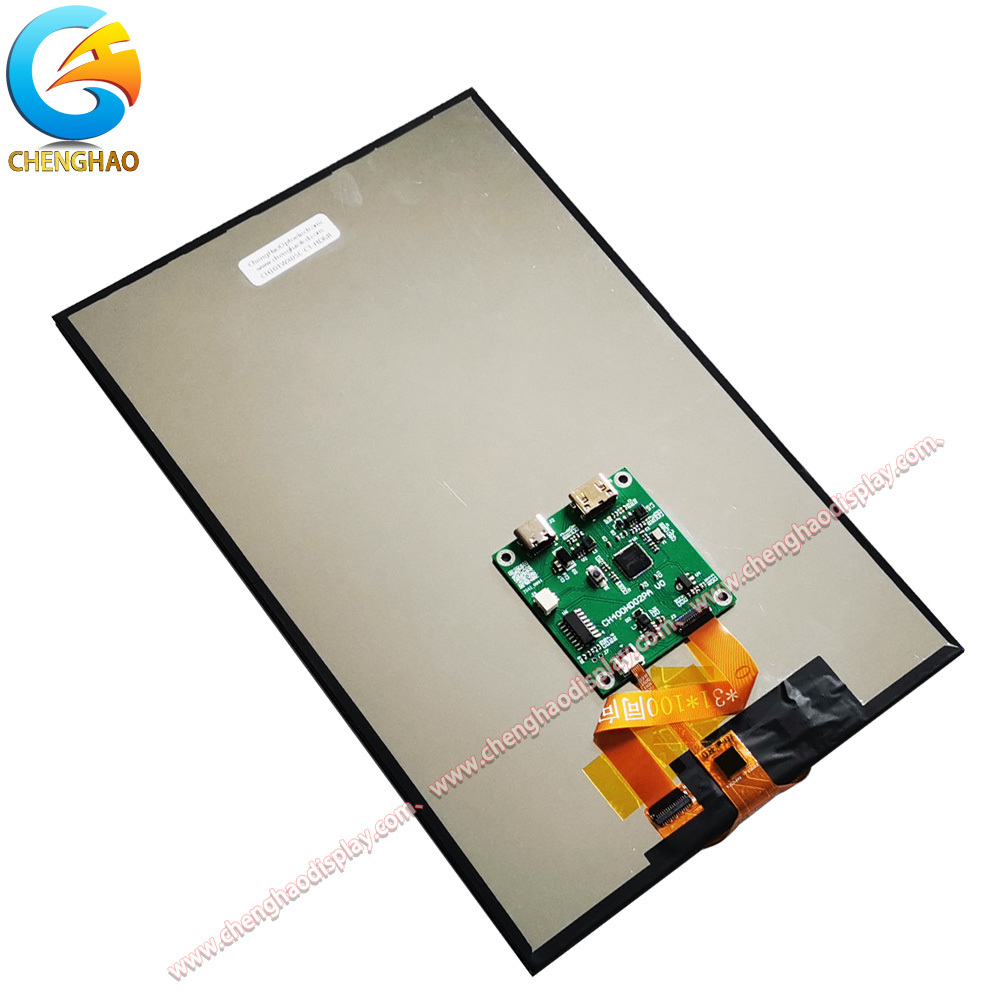

CH101WX05C-CT는 800x1280 픽셀의 해상도의 IPS 패널을 갖춘 10.1인치 TFT LCD 디스플레이 모듈입니다. 모든 방향에서 80도 폭의 조망 각도를 제공합니다.사용자의 시각에 관계없이 일관되고 명확한 이미지 품질을 보장합니다.디스플레이는 일반적으로 검은색 배경으로 전송 모드에서 작동하여 다양한 조명 조건에서 대비와 가독성을 향상시킵니다.이 모듈은 용량 터치 패널 (CTP) 을 통합하고 있으며 유리 렌즈 두께는 1.1mm이고 멀티 터치 기능을 지원하여 사용자 상호 작용과 제어 기능을 향상시킵니다. 이 디스플레이 모듈은 300 cd/m2의 밝기를 제공하는 흰색 LED 백라이트가 장착되어 있으며, 온건한 밝기가 필요한 실내용 애플리케이션에 적합합니다. TFT 점 피치는 0입니다.폭과 높이 모두 1692mm, 선명하고 상세한 이미지 렌더링에 기여합니다. 활성 디스플레이 영역은 135.36 mm × 216.576 mm를 측정하여 다양한 응용 프로그램에 대한 충분한 화면 공간을 제공합니다. CH101WX05C-CT 모듈은 46x50x5mm 크기의 HDMI 인터페이스 보드를 탑재하여 Windows, Linux, MAC OS 및 Raspberry Pi 플랫폼과 같은 다양한 장치와 쉽게 연결할 수 있습니다.터치 패널 인터페이스는 USB (DC 5V) 전원 공급원을 사용합니다, 통합 및 전력 관리를 단순화합니다. HDMI 디스플레이와 용량 터치의 결합은 높은 호환성 및 사용 편의성을 요구하는 대화형 시스템에 이상적입니다. 143.4mm x 228.9mm의 컴팩트한 윤곽 크기와 PCBA와 구성 요소를 포함하여 총 두께 4.45mm로 설계된 모듈은 가볍고 얇습니다.임베디드 시스템 및 휴대용 장치에 적합합니다.견고한 구조는 내구성 및 신뢰할 수있는 터치 감수성을 보장하기 위해 유리 센서, SCA 및 폼 패딩과 같은 층을 포함합니다.

특징:

콤팩트 하고 가늘 한 외형 크기
CH101WX05C-CT 모듈은 PCBA와 구성 요소를 포함하여 폭 143.4mm, 높이 228.9mm, 총 두께 4.45mm의 컴팩트 한 윤곽 크기를 갖추고 있습니다.이 얇은 프로파일은 휴대용 장치 및 부착 시스템과 같은 공간 제한 응용 프로그램에 통합하기에 적합합니다..

고해상도 디스플레이
이 디스플레이 모듈은 800 (RGB) x 1280 픽셀의 해상도를 제공하여 명확하고 상세한 이미지를 제공합니다. 픽셀 배열은 생생한 색상 표현과 날카로운 시각을 보장합니다.정확한 이미지 렌더링이 필요한 애플리케이션에 유용합니다.의료기기나 산업용 컨트롤 패널 등이 있습니다.

다양한 인터페이스 지원
HDMI 인터페이스 보드와 USB로 작동하는 용량 터치 패널이 장착된 CH101WX05C-CT는 Windows, Linux, MAC OS,그리고 라즈베리 파이HDMI 인터페이스는 고품질의 비디오 전송을 허용하고 USB 인터페이스는 터치 패널 통합 및 전원 공급 관리를 단순화합니다.

넓은 시점
모듈은 모든 방향으로 (올라, 아래, 왼쪽, 오른쪽) 80도 관점으로 일관된 시청 경험을 제공합니다.이 넓은 시야 각도 는 디스플레이 가 중앙 이 아닌 위치 에서도 좋은 색상 정확성 과 대조 를 유지 하도록 한다, 이는 협업 환경과 멀티 사용자 애플리케이션에 중요합니다.

기술 매개 변수:

사용자 정의:

CH101WX05C-CT 디스플레이 모듈은 TFT LCD 산업의 특정 프로젝트 요구 사항을 충족하도록 조정된 유연한 사용자 정의 프로세스를 제공합니다.사용자 정의는 구매자의 애플리케이션 요구를 이해하는 것에서 시작됩니다., 원하는 화면 크기, 해상도, 인터페이스 유형, 환경 조건 등이 포함됩니다. 800x1280 픽셀 해상도를 가진 이 10.1인치 IPS 패널을 위해,고객들은 성능과 통합을 최적화하기 위해 몇 가지 핵심 영역에서 변경을 요청할 수 있습니다..

일반적인 사용자 정의 측면 중 하나는 독특한 장치 장치 또는 장착 제한에 맞게 모듈의 기계적 차원 및 윤곽을 조정하는 것입니다.CH101WX05C-CT 얇은 프로필과 컴팩트 크기는 유리 렌즈와 터치 패널 층의 두께 또는 모양을 수정하여 추가로 조정 할 수 있습니다.이는 공간이 제한된 경우 산업 제어판, 의료 장치 또는 차량에 장착 된 시스템과 같은 제품에 원활한 통합을 보장합니다.

인터페이스 커스터마이징은 또 다른 중요한 영역입니다. 표준 모듈에는 HDMI 인터페이스와 USB가 작동하는 용량 터치 패널이 포함되어 있지만,고객들은 MIPI와 같은 다른 인터페이스 구성을 요구할 수 있습니다., RGB 또는 LVDS는 하드웨어 생태계에 따라 다릅니다.Chenghao Optoelectronic는 특정 컨트롤러 보드 또는 운영 체제와 일치하도록 LCD 인터페이스 및 터치 패널 인터페이스를 정의하거나 재설계를 지원합니다., 호환성을 높이고 개발 시간을 줄입니다.

백라이트 밝기와 색상 캘리브레이션은 또한 다른 조명 환경에 맞게 사용자 정의 할 수 있습니다.CH101WX05C-CT 즈 백색 LED 백등 300 cd/m2 밝기는 야외 또는 높은 환경 조명 조건에 대해 상향으로 조정하거나 배터리 가동 장치에서 에너지 절감을 위해 조정할 수 있습니다.또한, 터치 패널 기능은 멀티 터치 지원, 터치 피드백, 반 반사 코팅과 같이 응용 시나리오에 따라 사용자 경험을 개선하기 위해 사용자 정의 할 수 있습니다.

커스터마이징 프로세스는 일반적으로 첸하오의 엔지니어링 팀과 고객의 긴밀한 협력을 포함합니다. 초기 요구 사항이 수집된 후,모든 사양이 충족되도록 프로토타입이 개발되고 테스트됩니다.이 반복적인 과정은 모든 기술적 과제를 해결하고 최종 제품이 고객의 기능 및 미적 요구에 완벽하게 부합하는지 보장합니다.첸하오의 한 장점 솔루션을 제공하는 능력은 CH101WX05C-CT를 사용자 정의 TFT LCD 애플리케이션의 다재다능한 선택으로 만듭니다..

FAQ:

Q1: TFT LCD 용량 터치 스크린의 모델 번호는 무엇입니까?

A1: TFT LCD 용량 터치 스크린의 모델 번호는 CH101WX05C-CT입니다.

Q2: 이 제품에는 인증서가 있나요?

A2: 예, 첸하오 광전자사의 TFT LCD 용량 터치 스크린은 CE, RoHS 및 FCC 인증을 받았습니다.

Q3: 이 제품에 대한 최소 주문량이 있습니까?

A3: 아니, 이 제품에 대한 최소 주문량 (MOQ) 이 없습니다.

Q4: 배송을 위해 제품이 어떻게 포장됩니까?

A4: 모든 제품은 안전성 확보를 위해 안전하게 포장됩니다. 작은 크기의 제품은 트레이 + 카튼을 사용하여 포장되며, 큰 크기는 폼 슬롯 + 카튼을 사용합니다.또한 패키지는 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.

Q5: 일반적인 배달 시간 및 지불 조건은 무엇입니까?

A5: 배달 시간은 일반적으로 3 ~ 7 일입니다. 지불 조건에는 TT (전자 송금) 또는 다른 합의 된 방법이 포함됩니다.

Q6: 이 제품에 대한 첸하오 광전자 공급 능력은 무엇입니까?

A6: 첸하오 광전자는 20개의 공급 능력을 가지고 있습니다.000이 TFT LCD 용량 터치 스크린을 위해 한 달에 1,000개
