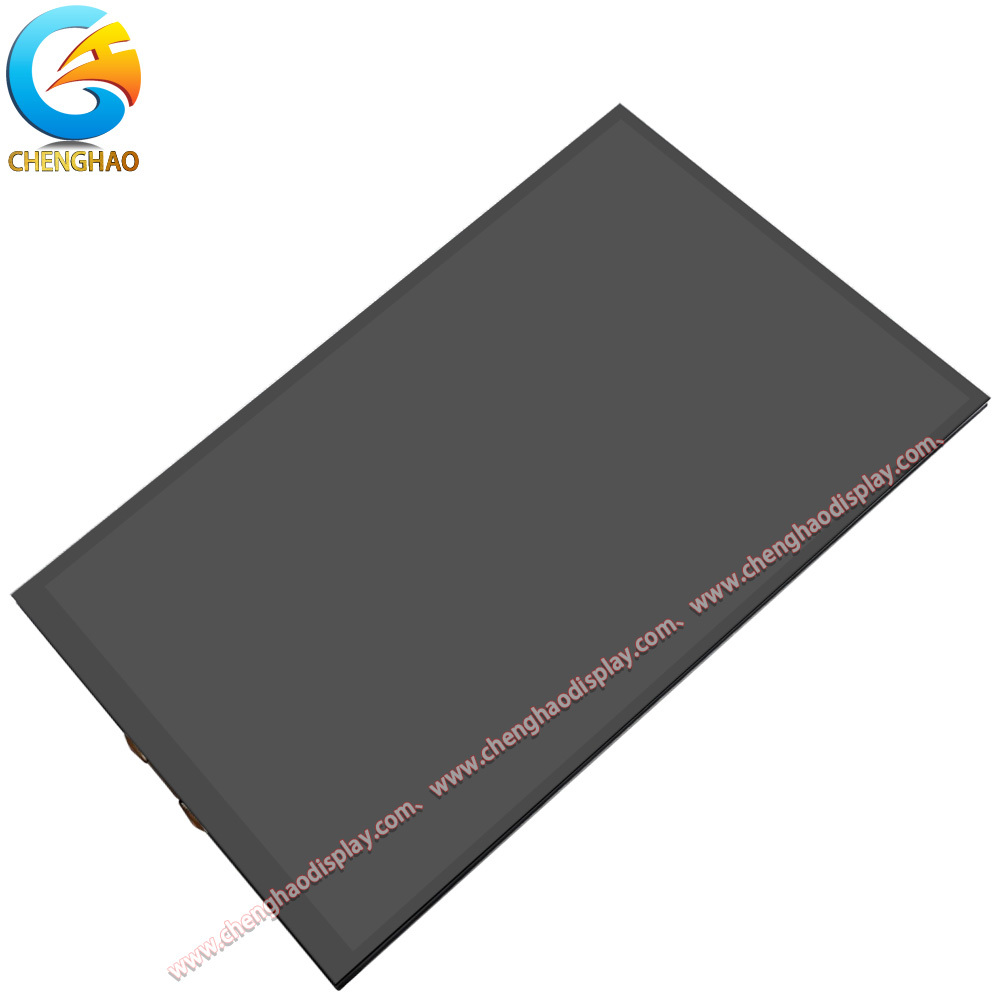

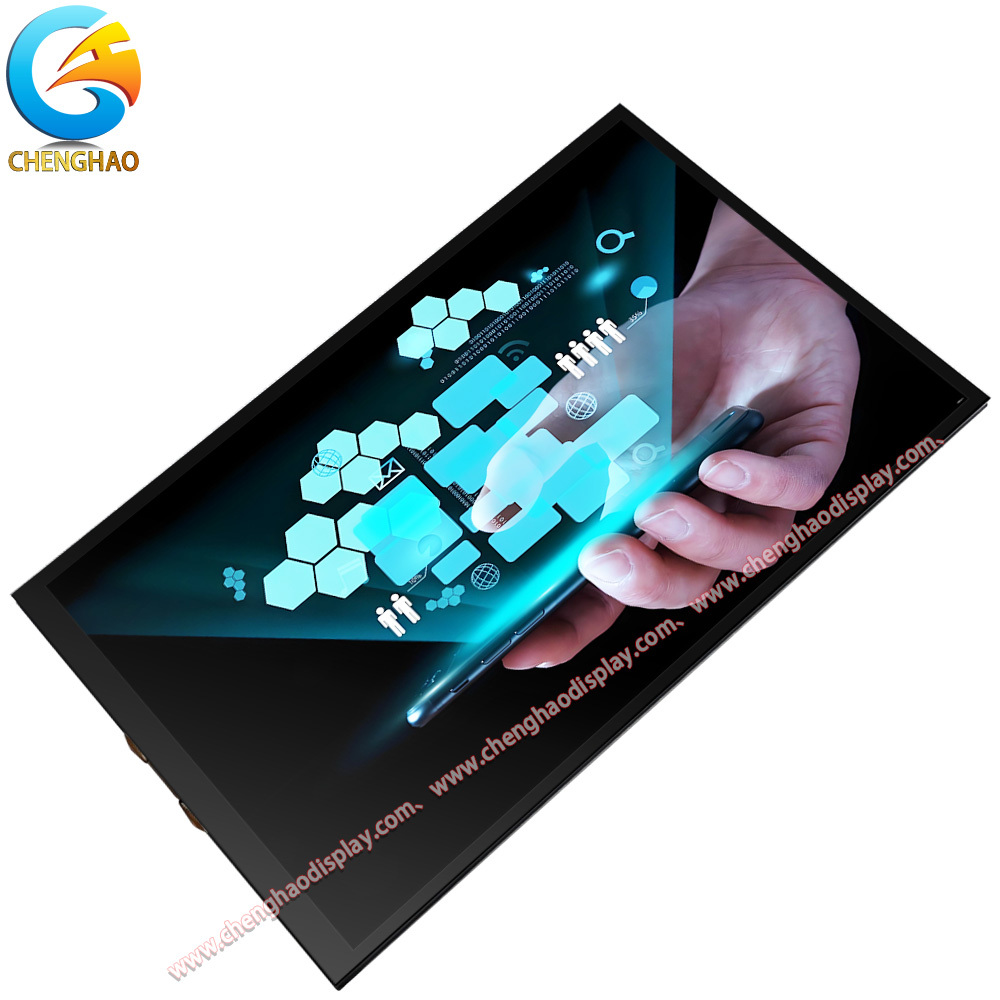

10.1인치 산업용 터치스크린 800x1280 컬러 TFT 모듈 (HDMI 드라이버 보드 포함)

제품 설명:

CH101WX05C-CT는 IPS(In-Plane Switching) 기술을 사용하여 안정적인 시각적 성능을 제공하도록 설계된 10.1인치 TFT LCD 모듈로, 모든 방향에서 80도의 넓은 시야각과 일관된 색상 재현을 보장합니다. 이 디스플레이 모듈은 800x1280 픽셀의 해상도를 특징으로 하여 상세한 시각적 출력이 필요한 다양한 애플리케이션에 적합한 선명하고 깨끗한 이미지를 제공합니다. 투과형 디스플레이 모드와 일반적으로 검은색 배경의 조합은 대비를 향상시켜 다양한 조명 조건에서 화면을 읽을 수 있게 합니다.

CH101WX05C-CT의 주요 측면 중 하나는 1.1mm의 유리 렌즈 두께를 가진 정전식 터치 패널의 통합입니다. 터치 패널은 멀티 터치 입력을 지원하여 직관적이고 반응성이 뛰어난 사용자 상호 작용을 가능하게 합니다. 터치 기능은 USB(DC 5V)를 통해 전원이 공급되어 연결 및 전원 관리가 간소화되어 Windows, Linux, macOS 및 Raspberry Pi 플랫폼을 포함한 광범위한 장치 및 운영 체제와 호환됩니다. 모듈의 백라이트 시스템은 300cd/m²의 휘도를 제공하는 흰색 LED를 사용하며, 이는 실내 환경에 적합하며 특정 밝기 요구 사항을 충족하도록 사용자 정의할 수 있습니다. 0.1692mm의 TFT 도트 피치는 미세한 픽셀 밀도를 보장하여 디스플레이가 상세한 그래픽과 텍스트를 선명하게 렌더링하는 데 기여합니다. 활성 디스플레이 영역은 135.36mm x 216.576mm로, 사용자 인터페이스 및 멀티미디어 콘텐츠를 위한 충분한 공간을 제공합니다. 물리적 디자인 측면에서 CH101WX05C-CT는 PCBA 및 구성 요소를 포함하여 전체 두께가 4.45mm인 슬림한 프로파일을 유지합니다. 모듈의 외형 치수는 너비 143.4mm, 높이 228.9mm로, 공간 효율성이 중요한 소형 장치에 통합하기에 적합합니다. 견고한 구조에는 유리 센서, SCA(Spacer and Cover Adhesive), 폼 패딩과 같은 여러 레이어가 포함되어 있어 내구성을 향상시키고 터치 감도를 유지합니다.

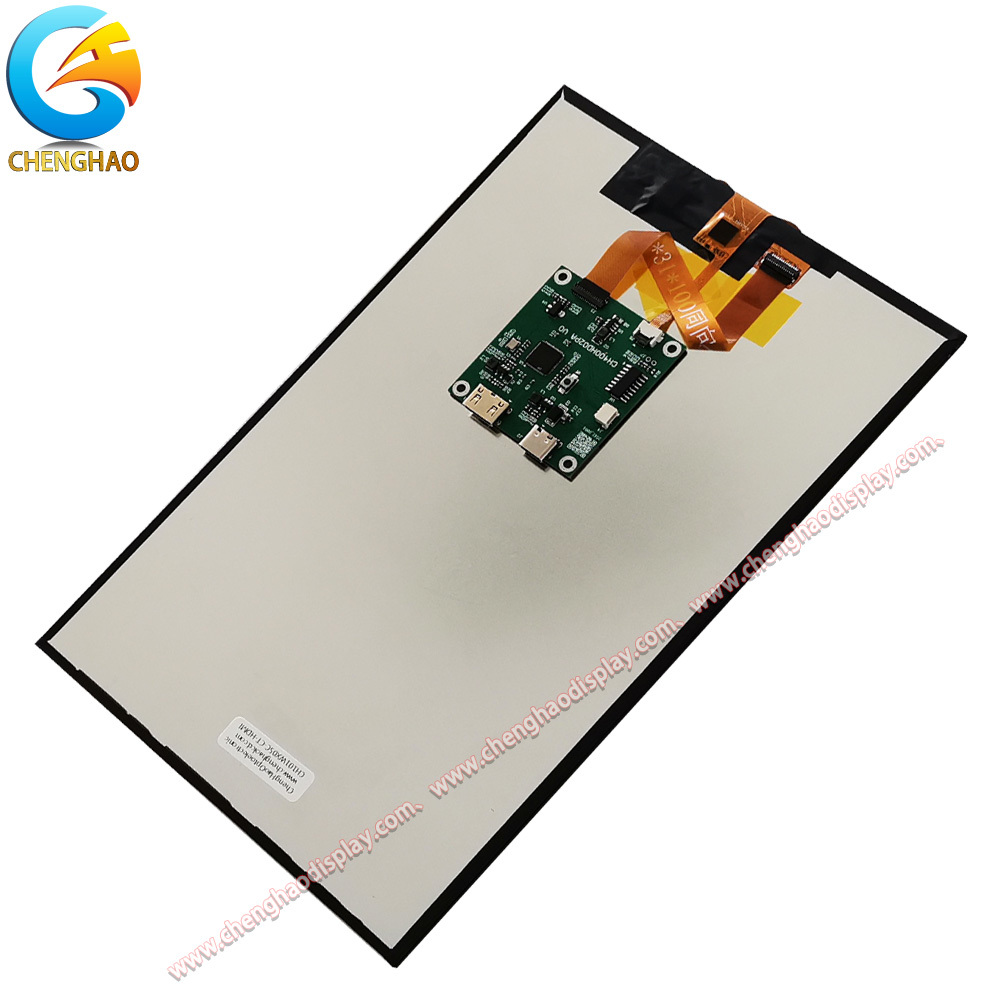

연결은 고품질 비디오 전송을 지원하는 46mm x 50mm x 5mm 크기의 HDMI 인터페이스 보드를 통해 용이합니다. 이 인터페이스는 USB 터치 패널 연결과 결합되어 다양한 임베디드 시스템, 산업 장비 및 소비자 전자 제품에 원활하게 통합할 수 있습니다. 모듈의 여러 운영 체제와의 호환성은 애플리케이션 범위를 더욱 넓힙니다.

전반적으로 CH101WX05C-CT는 산업 제어, 의료 기기, 자동차 디스플레이, 스마트 홈 시스템 및 IoT 장비와 같은 산업을 위해 설계된 다용도 디스플레이 솔루션입니다. 고해상도 시각 효과, 반응성이 뛰어난 정전식 터치 및 유연한 인터페이스 옵션의 조합은 안정적이고 사용자 정의 가능한 TFT LCD 모듈을 찾는 개발자에게 실용적인 선택입니다.

기능:

정확한 외부 치수
CH101WX05C-CT 모듈은 너비 143.4mm, 높이 228.9mm, PCBA 및 구성 요소를 포함한 최대 두께 4.45mm의 정확한 외부 치수를 가지고 있습니다. 이러한 세심한 치수는 휴대용 전자 제품 및 임베디드 시스템과 같이 공간 최적화가 중요한 장치에 통합을 지원합니다.

고화질 해상도
이 디스플레이는 800(RGB) × 1280 픽셀의 해상도를 제공하여 상세하고 선명한 이미지 프레젠테이션을 보장합니다. 픽셀 밀도는 텍스트와 그래픽의 선명한 렌더링을 지원하여 의료 기기 및 산업 인터페이스를 포함하여 높은 시각적 선명도를 요구하는 애플리케이션에 적합합니다.

HDMI LCD 인터페이스
CH101WX05C-CT는 비디오 입력을 위해 HDMI 인터페이스를 사용하여 고품질 디지털 신호 전송을 용이하게 합니다. 이 인터페이스는 최신 컴퓨팅 플랫폼 및 임베디드 시스템과 널리 호환되어 아날로그 인터페이스에 비해 간단한 연결을 제공하고 신호 저하를 줄입니다.

넓은 시야각
모든 방향(위, 아래, 왼쪽, 오른쪽)에서 80도의 시야각을 특징으로 하는 이 디스플레이는 축에서 벗어난 상태에서도 일관된 색상과 밝기를 유지합니다. 이 특성은 다양한 각도에서 화면 가시성이 필요한 협업 환경 또는 다중 사용자 디스플레이에 필수적입니다.

정전식 터치 기능
정전식 터치 패널이 장착된 이 모듈은 멀티 터치 제스처를 지원하고 반응성이 뛰어난 터치 감도를 제공합니다. 터치 패널은 USB(DC 5V)를 통해 전원이 공급되어 통합이 간소화되고 Windows, Linux 및 macOS를 포함한 다양한 운영 체제와의 호환성이 보장됩니다.

기술 매개변수:

응용 프로그램:

산업 제어
산업 제어 시스템에서 CH101WX05C-CT 모듈은 종종 운영자 패널 및 HMI(Human-Machine Interface)에 통합됩니다. 800x1280 픽셀 해상도의 10.1인치 IPS 디스플레이는 프로세스 매개변수, 시스템 상태 및 제어 메뉴를 명확하게 시각화합니다. 80도의 넓은 시야각은 여러 운영자가 왜곡이나 색상 변화 없이 화면을 동시에 볼 수 있도록 보장합니다. 정전식 터치 패널은 직관적인 제어 입력을 허용하여 운영자가 복잡한 산업용 소프트웨어를 효율적으로 탐색할 수 있도록 합니다. HDMI 인터페이스는 산업용 컨트롤러 및 임베디드 시스템과의 연결을 단순화하여 공장 자동화 및 모니터링 장비에 대한 신뢰할 수 있는 선택입니다.

스마트 홈
스마트 홈 애플리케이션에서 CH101WX05C-CT는 스마트 온도 조절기, 보안 패널 및 홈 자동화 허브와 같은 장치의 중앙 제어 디스플레이 역할을 합니다. 컴팩트한 크기와 슬림한 프로파일로 벽걸이형 제어 장치에 원활하게 임베딩할 수 있습니다. 정전식 멀티 터치 기능은 제스처 기반 명령을 지원하여 조명, 온도 또는 보안 설정을 조정하는 사용자 경험을 향상시킵니다. Linux 및 Raspberry Pi를 포함한 여러 운영 체제와의 모듈 호환성은 인기 있는 스마트 홈 플랫폼과의 통합을 용이하게 합니다. 300 cd/m²의 적당한 휘도는 실내 환경에 적합하여 과도한 전력 소비 없이 편안한 시청을 보장합니다.

의료 장비
의료 기기에서 CH101WX05C-CT는 환자 모니터링 시스템, 진단 기기 및 휴대용 건강 장치와 같은 장비에 사용됩니다. 고해상도 및 IPS 기술은 정확하고 일관된 색상 재현을 제공하여 활력 징후 및 의료 이미지를 선명하게 표시하는 데 중요합니다. 정전식 터치 패널을 통해 의료 전문가는 장치와 쉽게 상호 작용하여 워크플로우 효율성을 향상시킬 수 있습니다. 모듈의 견고한 구조와 광범위한 온도 범위에서 안정적인 성능은 임상 환경에 적합합니다. HDMI 인터페이스는 다양한 의료 등급 컴퓨팅 플랫폼과의 원활한 연결을 지원하여 원활한 데이터 시각화 및 제어를 보장합니다.

FAQ:

Q1: Chenghao Optoelectronic TFT LCD 정전식 터치스크린의 모델 번호는 무엇입니까?

A1: 모델 번호는 CH101WX05C-CT입니다.

Q2: 이 터치스크린은 인증을 받았습니까?

A2: 예, 이 제품은 CE, RoHS 및 FCC 인증을 받았습니다.

Q3: 이 제품에 대한 최소 주문 수량(MOQ) 요구 사항이 있습니까?

A3: 아니요, CH101WX05C-CT 터치스크린에 대한 최소 주문 수량은 없습니다.

Q4: 배송 중 안전을 보장하기 위해 제품은 어떻게 포장됩니까?

A4: 모든 제품은 안전하게 포장됩니다. 작은 크기의 경우 트레이와 상자 포장을 사용하고, 더 큰 크기의 경우 폼 슬롯과 상자를 사용합니다. 고객의 요구 사항에 따라 포장을 설계할 수도 있습니다.

Q5: 이 터치스크린의 일반적인 배송 시간은 얼마입니까?

A5: 배송 시간은 일반적으로 3~7일입니다.

Q6: 이 제품 구매에 어떤 지불 조건이 허용됩니까?

A6: TT(전신 송금) 또는 기타 합의된 방법을 통해 결제할 수 있습니다.

Q7: 이 터치스크린에 대한 Chenghao Optoelectronic의 공급 능력은 무엇입니까?

A7: 공급 능력은 월 최대 20,000,000개입니다.
