10.1 인치 IPS LCD 화면 MIPI 디스플레이 터치 화면 31 핀 1280x800 디스플레이 모드 IPS / 송신기 / 일반적으로 검은색

최소 주문 수량 : 100 PCS 포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통
배달 시간 : 7~15일 공급 능력 : 300Kpcs/month
원래 장소: 중국, 센즈헨 브랜드 이름: Chenghao Optoelectronic
인증: CE、RoHS 모델 번호: CH101WX05A-CTC
문서: 제품 설명서 PDF

상세 정보

제품 이름: 10.1 인치 IPS LCD 화면 LCD 인터페이스: MIPI
광력: 300cd/m2 관측 방향: 80/80/80/80
저장 온도: -30 ~ +80 C 표시 모드: IPS /투과형/ 일반적으로 검정색
터치 패널 유형: 전기 용량입니다 활성 영역 크기: 135.36 * 216.576 mm
결의: 800*1280 도트
강조하다:

1280x800 IPS LCD 화면

,

10.1 인치 IPS LCD 화면

,

31 핀 IPS LCD 화면

제품 설명

제품 설명:

CH101WX05A-CTC는 다양한 디스플레이 요구에 맞춰 설계된 10.1인치 수직 컬러 TFT LCD 모듈이다.IPS 광대 관점 기술 (80/80/80/80) 와 함께 800 × 1280 해상도 정확한 색상과 광대 관점 보장, 공유 시청 또는 복잡한 운영 시나리오에 적합합니다. 300cd / m2의 전형적인 밝기는 실내 환경에서 명확한 표시를 제공합니다.전송 및 일반적으로 검정 화면 모드와 결합, 효율적으로 전력 소비를 줄이고 콘트라스트를 향상시킵니다. MIPI 인터페이스 디자인은 고속 데이터 전송과 저전력 작동을 지원합니다.현대 스마트 기기의 효율적 요구에 적응커넥터는 연결 안정성을 보장하기 위해 FH26-31S-0.3SHW를 사용합니다.

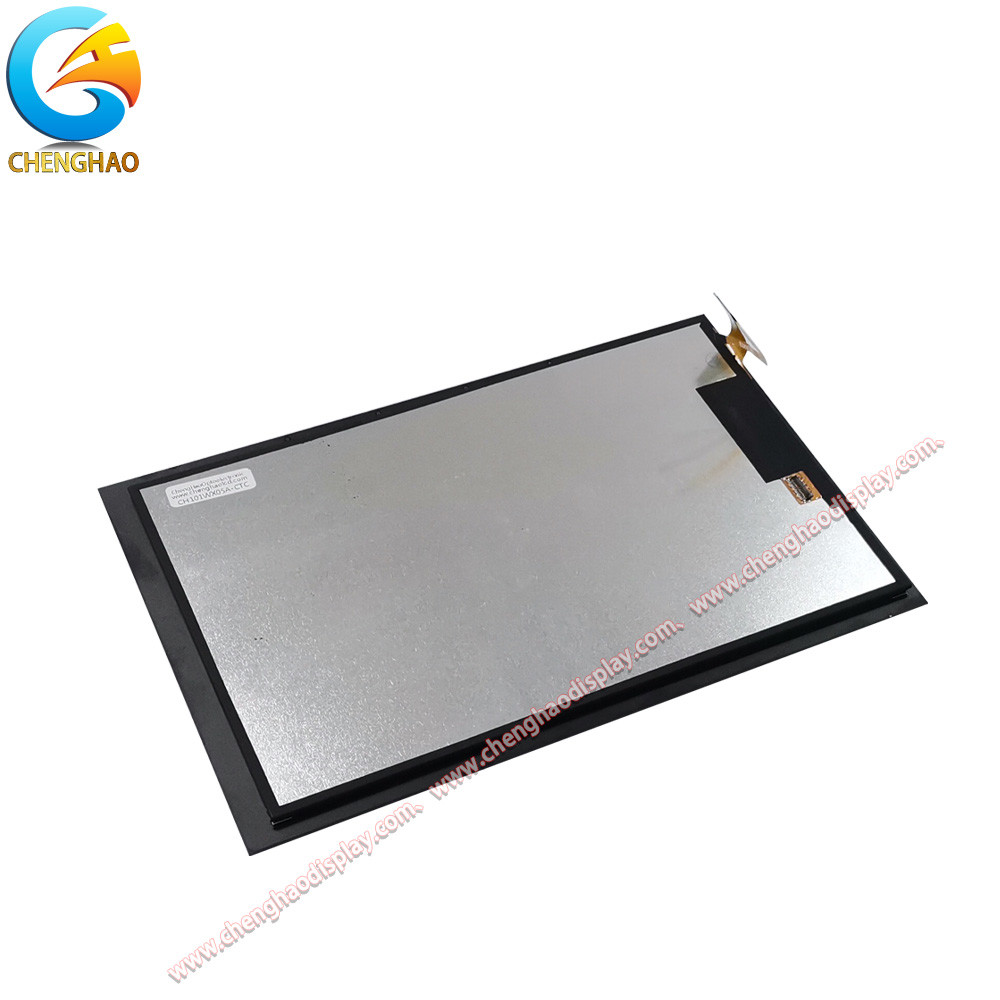

이 터치 스크린 모듈은 G+G 용량 터치 스크린을 사용하고 정확하고 민감한 멀티 터치 동작을 지원하기 위해 GT911 터치 칩을 장착했습니다. 2.8V-3.3V, 낮은 전력 소비 및 높은 호환성이 보장됩니다. 2.0mm 유리 렌즈와 0.55mm ITO 유리 복합 구조는 모듈 전체 두께가 5.85±0.3mm에 불과합니다.가볍고 내구성이 좋은터치 스크린 표면의 6H 경직은 일상적인 스크래치를 견딜 수 있습니다.   10.1 인치 IPS LCD 화면 MIPI 디스플레이 터치 화면 31 핀 1280x800 디스플레이 모드 IPS / 송신기 / 일반적으로 검은색 0

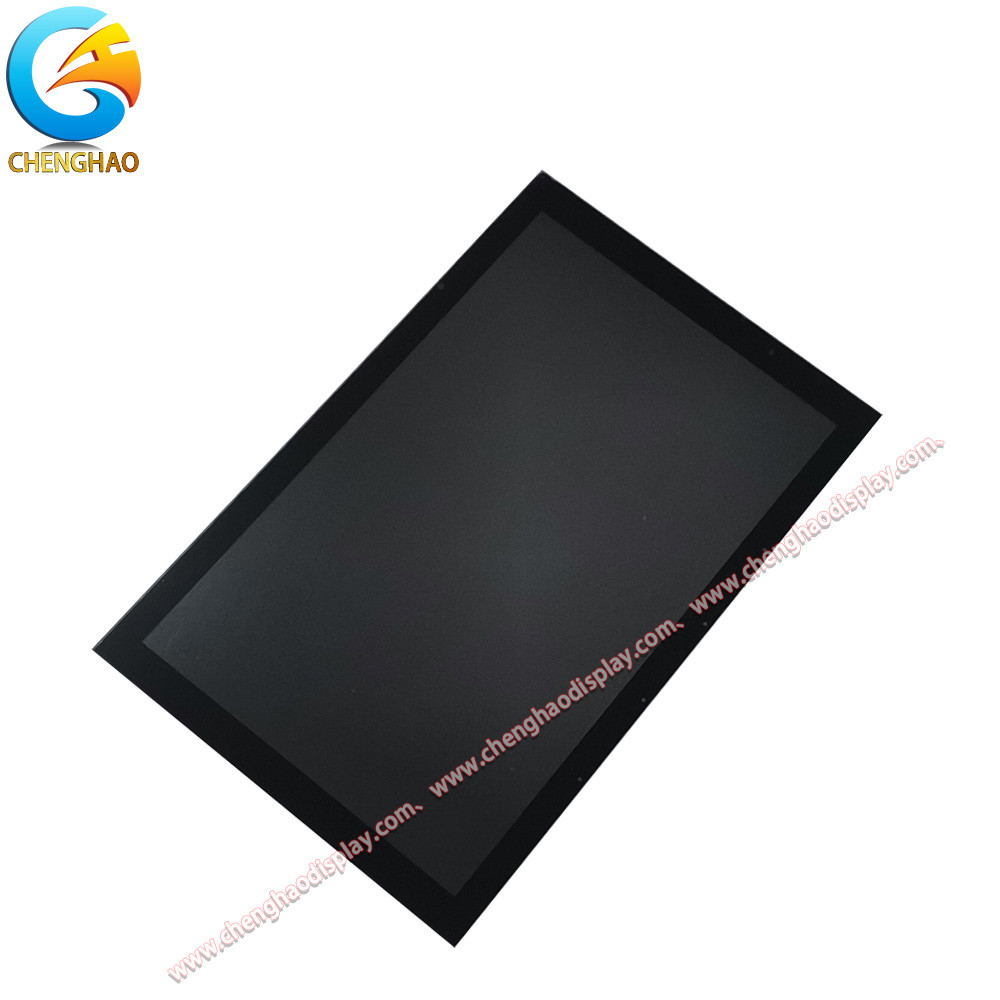

10.1 인치 IPS LCD 화면 MIPI 디스플레이 터치 화면 31 핀 1280x800 디스플레이 모드 IPS / 송신기 / 일반적으로 검은색 1   환경 적응성 측면에서 CH101WX05A-CTC는 -20°C에서 70°C의 넓은 온도 범위에서 안정적으로 작동 할 수 있으며 저장 온도 범위는 -30°C에서 80°C까지 확장됩니다.그것은 야외 및 산업과 같은 가혹한 환경에 적합합니다.또한 모듈은 RoHS 환경 보호 표준을 준수하고 컴팩트한 구조 디자인을 가지고 있습니다. 스마트 홈 제어 단말기에 통합하기에 적합합니다.차량 정보 시스템, 산업용 제어판 및 기타 장비, 사용자에게 신뢰할 수있는 디스플레이 및 상호 작용 솔루션을 제공합니다.



특징:

101인치 수직 화면 IPS 디스플레이:800×1280 고해상도 IPS 기술을 채택하고 80/80/80/80 넓은 시야각 설계로 정확한 색상과 일관된 시야각을 보장합니다.여러 사람이 협력하거나 복잡한 운영 시나리오에 적합합니다..

300cd/m2 밝기와 에너지 절감 모드:전형적인 밝기 300cd/m2, 전송 및 일반적으로 검정 화면 모드와 결합실내 환경에서 명확한 시력을 제공하면서 전력 소비를 줄이고 에너지 효율을 향상시킵니다..

G+G 용량 터치 스크린:2.0mm 유리 렌즈와 0.55mm ITO 유리로 구성된 복합 구조를 채택하고 있으며 전체 두께는 5.85±0.3mm에 불과하며, 표면 경도는 6H이며 강한 스크래치 저항성을 가지고 있습니다.정밀한 멀티 터치 동작을 지원합니다., 그리고 민감한 반응을 보장하기 위해 GT911 칩이 장착되어 있습니다.

MIPI 고속 인터페이스와 안정적인 연결:MIPI-DSI 인터페이스가 장착되어 있으며, 고속 및 저전력 데이터 전송을 지원하며, 신호 전송의 안정성과 신뢰성을 보장하기 위해 FH26-31S-0.3SHW 커넥터로 장착되어 있습니다..

넓은 온도 범위의 환경 적응력:-20°C~70°C의 넓은 온도 범위에서 안정적으로 작동할 수 있으며, 저장 온도 범위는 -30°C~80°C까지 확장됩니다.야외 및 산업용과 같은 높은 온도 차이 환경의 사용 요구 사항을 충족시킬 수 있습니다..

높은 송전성 및 넓은 전압 호환성:광전도 ≥80%, 그림은 투명하고 자연스럽습니다; 터치 패널은 2.8V-3.3V 넓은 전압 입력을 지원하고, 강력한 호환성, 다양한 장비 전력 솔루션에 적응합니다.

가볍고 컴팩트한 구조 설계:전체 두께는 5.85mm에 불과하며 가벼운 디자인은 휴대용 장치 또는 공간 제한 응용 시나리오에 쉽게 통합됩니다.장비 설계의 유연성을 향상시키는.

환경 보호 및 신뢰성 인증:그것은 엄격한 환경 테스트 후에, 물질 안전을 보장하기 위해 RoHS 환경 보호 표준을 준수합니다.그것은 장기적인 안정성을 보장하고 높은 신뢰성 요구 사항을 가진 산업 및 의료 분야에 적합합니다..



기술 매개 변수:

저장 온도 -30 ~ +80 °C
관측 방향 80/80/80/80
가시적인 면적 1350.66 * 216.88 밀리미터
터치 패널 인터페이스 IIC
모듈 크기 156 * 242 * 5.85 밀리미터
터치 패널 타입 용량
표시 모드 IPS / 송신기 / 보통 검은색
작동 온도 -20 ~ +70 °C
LCD 인터페이스 MIPI
광력 300 Cd/m2

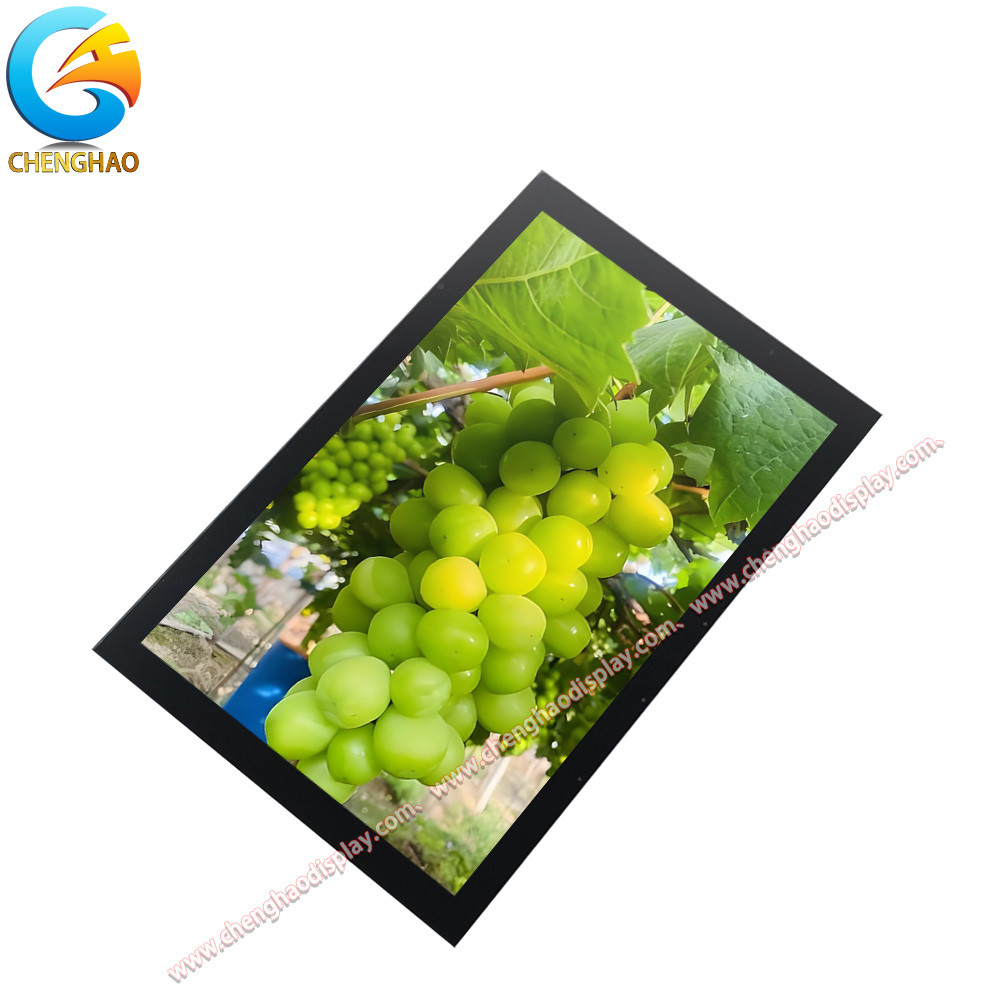

10.1 인치 IPS LCD 화면 MIPI 디스플레이 터치 화면 31 핀 1280x800 디스플레이 모드 IPS / 송신기 / 일반적으로 검은색 2

응용 프로그램:

(1) 차량 내 인포테인먼트 시스템
차량 내 시나리오에서 CH101WX05A-CTC의 수직 화면 디자인은 차량 내 중앙 콘솔의 레이아웃에 적합하며 운전자가 탐색을 쉽게 볼 수 있습니다.음악 및 기타 정보IPS 넓은 시야각은 반사 간섭을 줄이고 다른 운전 각도에서 시야를 보장합니다.MIPI 인터페이스의 고속 전송은 실시간 교통 데이터 로딩을 지원합니다.-20°C에서 70°C의 넓은 온도 성능은 자동차 내의 고온 노출 또는 낮은 온도 환경에 대처 할 수 있으며 차량 내 시스템의 신뢰성을 향상시킵니다.


(2) 상업 광고 및 디지털 사이니지
쇼핑몰, 레스토랑 등에서는 모듈의 고해상도와 색상 표현으로 광고 콘텐츠를 생생하게 표시할 수 있습니다.수직 화면 설계는 광고 또는 동적 정보의 긴 스트립을 재생하기에 적합합니다., 300cd/m2의 밝기가 투명하고 실내 조명에서 눈길을 사로잡습니다. 얇고 가벼운 구조는 벽 또는 수직 광고 기계에 쉽게 통합됩니다.그리고 MIPI 인터페이스의 낮은 전력 소비 특성은 운영 비용을 줄이고 장기 재생에 적합합니다..


(3) 휴대용 의료 진단 장비
의료 분야에서 CH101WX05A-CTC는 휴대용 초음파 장비 또는 모바일 진단 단말기에서 사용할 수 있습니다.수직 화면 디스플레이 는 의사 들 이 이미지 조각 이나 데이터 차트 를 쉽게 볼 수 있게 한다, 그리고 IPS 넓은 전망 각도는 여러 사람이 상담하는 동안 그림의 일관성을 보장합니다.그리고 넓은 온도 범위는 병원 냉장고 또는 야외 진단 및 치료와 같은 큰 온도 차이와 시나리오에 적합합니다.이는 의료 장비의 유연성을 향상시킵니다.


(4) 산업 사물 인터넷 (IIoT) 터미널
산업 환경에서 이 모듈은 장치 모니터링 화면 또는 인간-컴퓨터 상호 작용 인터페이스로 사용될 수 있습니다.수직 화면 디자인은 실시간 데이터의 여러 세트를 표시하는 데 적합합니다., 센서 매개 변수), 그리고 IPS 넓은 시야 각은 운영자가 다양한 각도에서 정보를 빠르게 읽을 수 있습니다.넓은 온도 성능과 방해 방지 능력 (RoHS 인증) 은 높은 온도에서 장비의 안정적인 작동을 보장합니다., 공장의 먼지 또는 전자기 간섭 환경, 그리고 MIPI 인터페이스는 산업 제어기와 효율적인 통신을 지원합니다.



위의 다양한 응용 시나리오를 통해 CH101WX05A-CTC는 다양한 산업에 대한 신뢰성있는 디스플레이 및 상호 작용 솔루션을 제공하며 성능 장점과 적응력을 제공합니다.

지원 및 서비스:

CH101WX05A-CTC 디스플레이 모듈은 기술 사양에서 탁월할 뿐만 아니라 고객들이 사용 중에 최상의 경험을 할 수 있도록 포괄적인 지원과 서비스를 제공합니다.우리는 효율적이고 전문적인 서비스를 고객에게 제공하기 위해 최선을 다하고 있습니다다음은 우리가 제공하는 주요 지원 컨텐츠입니다:



(1) 기술 컨설팅: 우리의 기술 팀은 항상 고객에게 전문적인 기술 컨설팅 서비스를 제공 할 준비가되어 있습니다.설치 지침 또는 기능 응용 프로그램, 고객은 이메일이나 전화로 연락하여 신속한 답변과 제안을 받을 수 있습니다.

(2) 사용자 정의 서비스: CH101WX05A-CTC 모듈은 모듈 모양, 백라이트 밝기 및 인터페이스 유형을 포함한 다양한 사용자 정의 옵션을 지원합니다.우리의 엔지니어는 고객과 긴밀히 협력하여 맞춤형 솔루션이 특정 응용 프로그램 요구 사항을 충족하는지 확인합니다., 따라서 제품의 적용성과 성능을 향상시킵니다 [1].
보증 및 판매 후 서비스: 우리는 정상적인 사용 하에서 제품의 신뢰성을 보장하기 위해 CH101WX05A-CTC에 대한 1 년 보증 서비스를 제공합니다.보증 기간 동안 품질 문제가 발생하면, 우리는 무료 수리 또는 교체 서비스를 제공하여 고객의 권리와 이익을 보호 할 것을 보장합니다 [2].

(3) 샘플 지원: 구매 결정을 내리기 전에 고객이 평가할 수 있도록 하기 위해 샘플 애플리케이션 서비스를 제공합니다.고객은 제품이 그들의 필요에 부합하는지 확인하기 위해 테스트 샘플을 요청할 수 있습니다..

(4) 피드백 및 개선: 우리는 고객 피드백을 중요시하며, 정기적으로 사용자 경험과 제안을 수집하여 제품과 서비스를 지속적으로 개선합니다. 고객 만족은 우리의 목표입니다.그리고 우리는 피드백을 기반으로 제품 성능과 서비스 품질을 지속적으로 최적화 할 것입니다..



위의 지원과 서비스를 통해 CH101WX05A-CTC는 고성능 디스플레이 솔루션뿐만 아니라 다양한 애플리케이션에서 고객에게 신뢰할 수있는 파트너입니다.우리는 기술 발전과 혁신을 공동으로 촉진하기 위해 고객과 협력하기를 기대합니다..

FAQ:

Q: 300cd / m2의 밝기는 야외 사용에 적합합니까? 강한 빛 아래 표시 효과는 무엇입니까?
A: 300cd/m2의 전형적인 밝기는 주로 회의실, 쇼핑몰 또는 자동차 센터 콘솔과 같은 실내 환경에 설계되었습니다.자외선 차단기를 사용하거나 더 높은 밝기로 맞춤형 버전을 선택하는 것이 좋습니다 (확인하려면 기술 지원에 문의해야합니다).



Q: G+G 터치 스크린의 6H 경도는 매일 경사에 견딜 수 있습니까? 사용 기간은 얼마입니까?
A: 6H 경화, 마모에 효과적으로 저항 할 수 있으며 대부분의 상업 또는 산업 환경에 적합합니다. 정상적인 사용 하에서,터치 화면 수명은 5 백만 터치 작업 이상 도달 할 수 있습니다, 그리고 특정 수명은 사용 빈도와 환경에 의해 영향을 받는다.



질문: 제품의 넓은 온도 범위 (-20°C ~ 70°C) 에 추가 보호 조치가 필요합니까?
A: 이 넓은 온도 디자인은 추가 보호 없이 자동차에 장착된 것과 야외 장비와 같은 전통적인 극온 환경에 적응할 수 있습니다.더 심한 조건 (예를 들어 -40°C 이하) 에서 사용해야 하는 경우, 당신은 기술 팀에 연락하여 냉각 저항 버전을 사용자 정의 할 수 있습니다.



Q: 제품의 보증 기간은 얼마나 오래입니까? 어떤 경우에 보증 기간 동안 무료로 수리 할 수 있습니까?
A: CH101WX05A-CTC는 12개월의 보증 서비스를 제공합니다. 보증 기간 동안 인적 인 손상은 (물질 결함, 제조 문제 등) 무료로 수리 또는 교체 될 수 있습니다.인적 손해 또는 불가항력으로 인한 고장 경우 합리적인 수리료가 부과됩니다..



Q: 판매 후 서비스 응답 시간은 얼마나 되나요? 기술 지원이 제공됩니까?
A: 우리는 고객 피드백을 받은 후 24시간 이내에 응답하고 48시간 이내에 솔루션을 제공할 것을 약속합니다.기술 지원 팀은 제품 통합 및 매개 변수 디버깅과 같은 문제를 해결하는 고객에게 도움을 줄 수 있습니다., 원격 지도 또는 현장 지원 (프로젝트 요구 사항에 따라) 을 제공합니다.



질문: 제품 기술 문서와 드라이버가 제공되었나요?
A: 예, 우리는 사양, 인터페이스 정의, 기계 차원 도면 등을 포함하여 제품과 함께 자세한 기술 문서를 제공 할 것입니다.



Q: 화면 매개 변수 (등 밝기, 인터페이스 유형) 는 고객의 필요에 따라 사용자 정의 될 수 있습니까?
A: 사용자 정의 서비스가 지원됩니다. 예를 들어 밝기는 더 높은 수준으로 조정 할 수 있습니다.또는 인터페이스 유형은 수요에 따라 변경할 수 있습니다 (예를 들어 MIPI에서 RGB로 변경하는 것)특정 사용자 정의 계획은 기술 팀과 소통해야합니다. 우리는 평가하고 최선의 솔루션을 제공 할 것입니다.



Q: 제품의 운송 포장재가 충격에 견딜 수 있습니까? 운송 안전을 어떻게 보장합니까?
A: 우리는 전문적인 충격 방지 패키지를 사용합니다. 내부 층은 스크린을 보호하기 위해 폼이나 공기 쿠션을 사용합니다.그리고 외부 층은 운송 중에 진동이나 충돌에 의해 손상되지 않도록 강화된 카튼입니다..



Q: CH101WX05A-CTC는 환경 보호 표준을 충족합니까? 물질은 안전합니까?
A: 예, 제품은 RoHS 환경 보호 표준에 완전히 적합하며 모든 재료는 녹색 안전을 보장하기 위해 위험한 물질 테스트를 통과했습니다.우리의 생산 과정은 엄격하게 제품 품질과 준수를 보장하기 위해 ISO 9001 품질 관리 시스템을 따르고.
