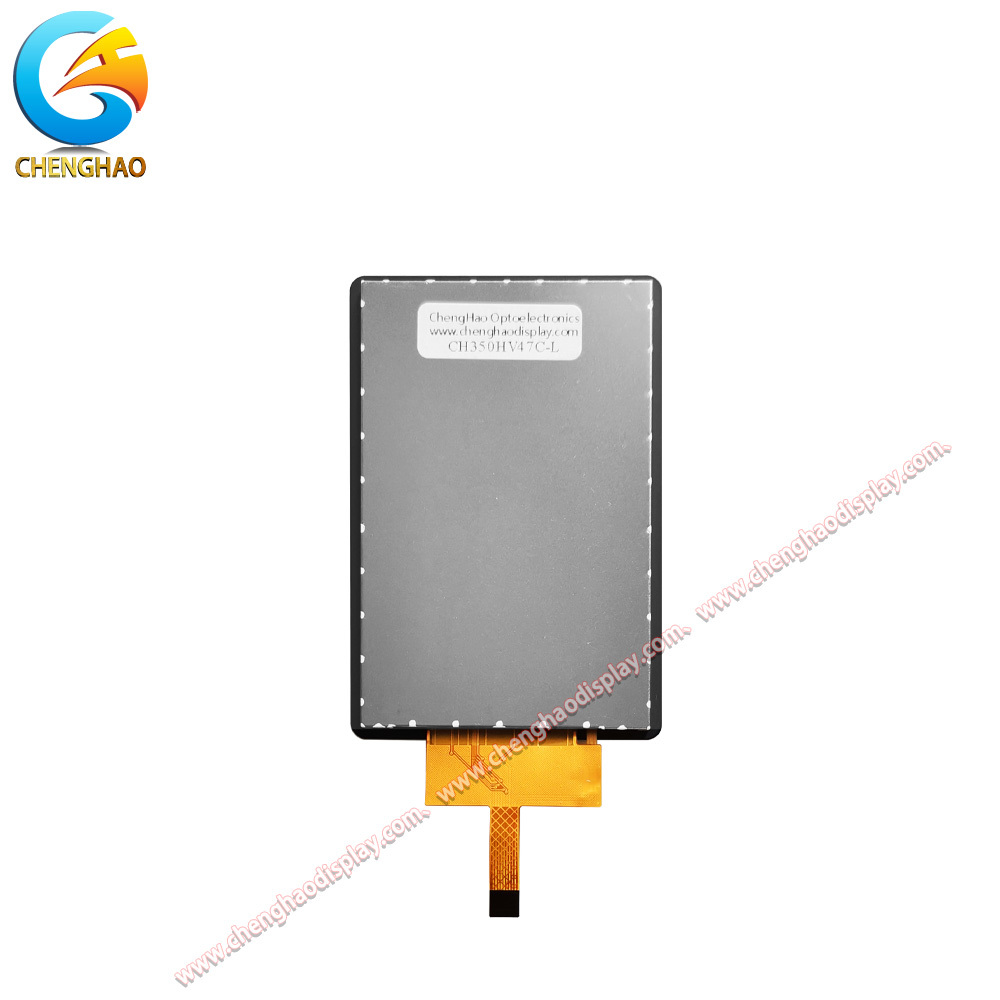

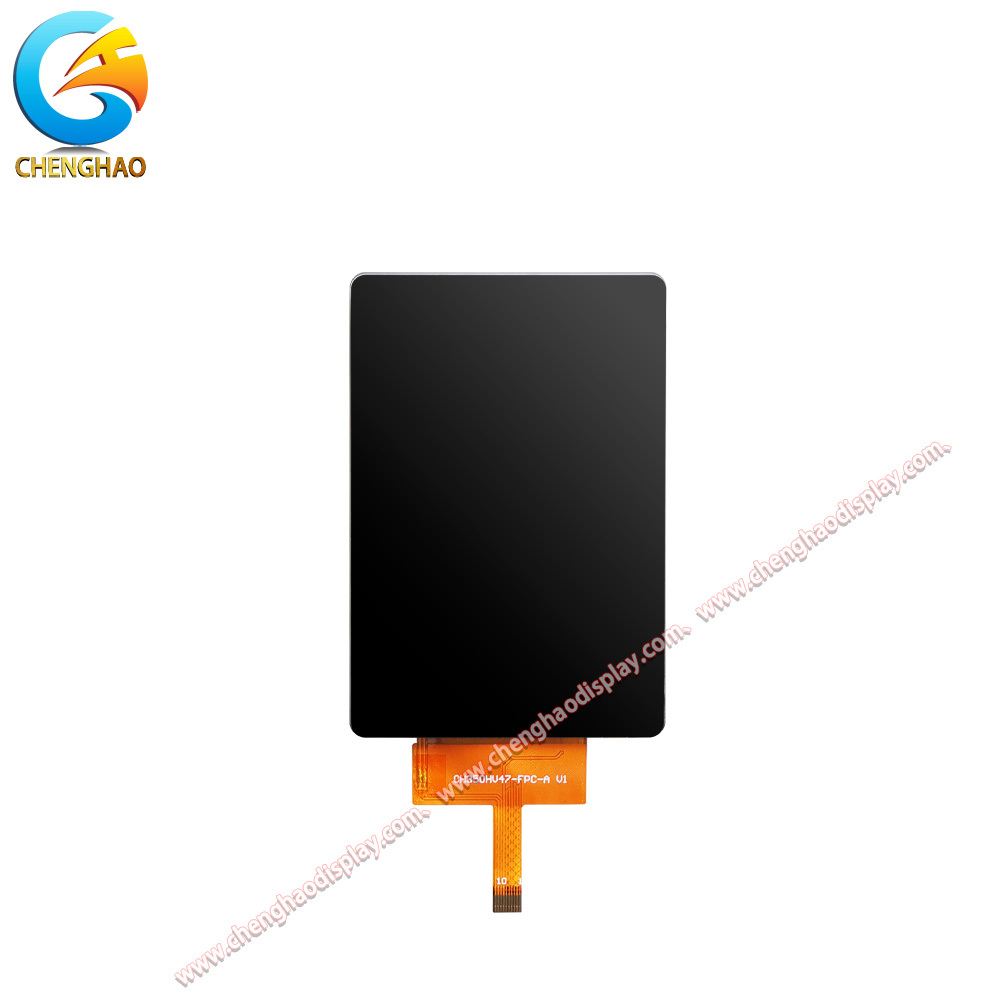

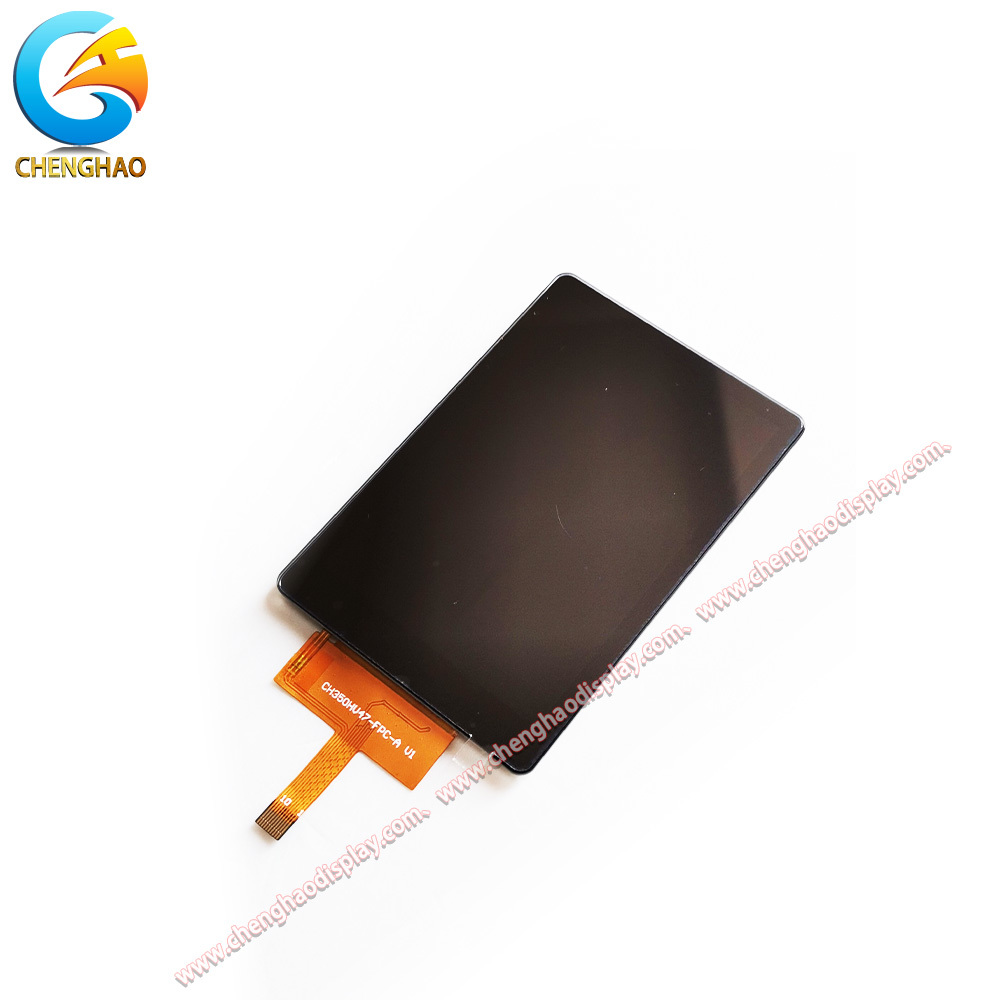

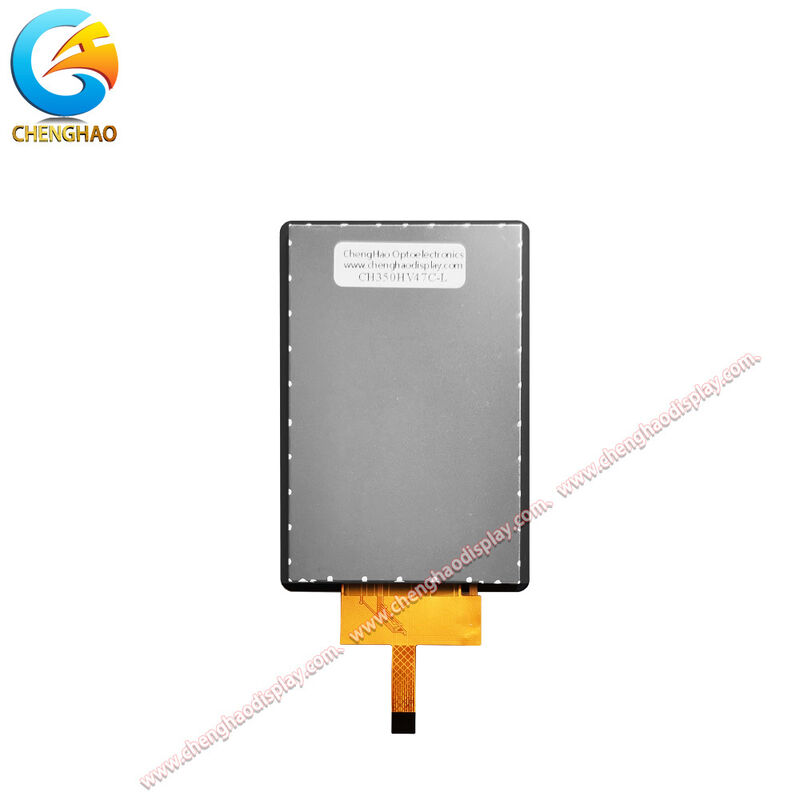

CH350HV47C-L 3.5인치 320x480 IPS TFT LCD 디스플레이 모듈 (SPI 및 두꺼운 유리 커버 포함)

최소 주문 수량 : 100개 가격 : Contact us for quotation
포장 세부 사항 : 표준 수출 패키지 배달 시간 : 7-15 근무일
지불 조건 : 티/티 공급 능력 : 300,000 조각/월
원래 장소: 중국 브랜드 이름: chenghao optoelectronic
인증: RoHS & CE & FCC 모델 번호: CH350HV47C-L
문서: 제품 설명서 PDF

상세 정보

모듈 번호: CH350HV47C-L 디스플레이 모드: IPS / 투과형 / 노멀 블랙
화면 크기: 3.5인치 해결: 320x480도트
보는 방향: 80/80/80/80 화면 밝기: 800 CD/m² (Min.)
모듈 인터페이스: SPI FPC 핀 번호: 10
작동 온도: -25 ° C ~ +70 ° C 보관 온도: -30°C ~ +80°C
모듈 크기: 58.00x86.00x4.10mm 활성 영역 크기: 48.96 x 73.44mm
강조하다:

800 니트 IPS TFT LCD 디스플레이

,

유리 커버 IPS LCD 디스플레이

,

SPI IPS LCD 디스플레이 모듈

제품 설명

제품 설명

CH350HV47C-L은 320 x 480 픽셀 해상도와 80/80/80/80의 전체 시야각을 갖춘 3.5인치 IPS TFT LCD 디스플레이 모듈입니다. 투과형, 노멀 블랙 패널은 10핀 SPI 인터페이스를 통해 최소 800 cd/m²의 밝기를 제공합니다. 이 모듈은 2.1mm TFT 어셈블리와 1.8mm 유리 커버 렌즈, 0.2mm 광학 접착제를 결합하여 총 두께가 약 4.1mm입니다. 활성 영역은 48.96 x 73.44mm이고 외곽선은 58.00 x 86.00mm입니다. -25°C ~ +70°C에서 작동하며 -30°C ~ +80°C에서 보관할 수 있습니다. 이 어셈블리는 밝은 디스플레이와 보호용 전면 표면이 필요한 컴팩트 임베디드 장비에 적합합니다. FPC, 인터페이스, 밝기, 눈부심 방지 코팅 및 커버 유리 옵션은 프로젝트 요구 사항에 맞게 조정할 수 있습니다.

제품 특징

  • 320 x 480 해상도와 80/80/80/80의 전체 시야각을 갖춘 3.5인치 IPS TFT LCD 모듈.
  • 컴팩트 장비에서 명확한 정보 표시를 위한 800 cd/m² 최소 밝기.
  • 1.8mm 유리 커버 렌즈와 0.2mm 광학 접착제가 본딩된 10핀 SPI 인터페이스.
  • 약 4.1mm의 총 두께, 넓은 온도 작동 범위 및 RoHS 준수 구조.

제품 도면

Product Drawing

상세 사양

항목 사양
모듈 이름 3.5인치 320 x 480 IPS TFT LCD 디스플레이 모듈 (유리 커버 포함)
모듈 번호 CH350HV47C-L
디스플레이 모드 IPS / 투과형 / 노멀 블랙
화면 크기 3.5인치
해상도 320 x 480 도트
시야 방향 80/80/80/80
화면 밝기 800 cd/m² (최소)
모듈 인터페이스 SPI
FPC 핀 수 10
작동 온도 -25°C ~ +70°C
보관 온도 -30°C ~ +80°C
모듈 크기 58.00 x 86.00 x 4.10 mm
활성 영역 크기 48.96 x 73.44 mm
터치 유형 터치 없음

맞춤형 소개

커버 렌즈, 광학 본딩, FPC 및 인터페이스 요구 사항에 대한 맞춤 설정이 가능합니다. 유리 치수, 두께, 모서리 반경, 코팅 및 뷰 창 레이아웃은 인클로저 및 전면 패널 디자인에 맞게 조정할 수 있습니다. 눈부심 방지 및 반사 방지 처리는 조명 환경에 따라 선택할 수 있습니다. FPC 모양, 핀 할당, 커넥터 위치 및 케이블 방향은 호스트 보드와 비교하여 검토할 수 있습니다. 밝기 및 백라이트 구성은 필요한 시청 조건에 맞게 조정할 수 있으며, SPI 신호 세부 정보 및 초기화 지원은 통합 중에 조정할 수 있습니다. 기계적 공차, 활성 영역 정렬, 작동 조건 및 포장 요구 사항은 생산 전에 승인된 도면과 비교하여 확인됩니다. 샘플은 최종 전면 패널, 커넥터 및 시청 위치와 함께 평가하여 안정적인 조립을 지원할 수 있습니다.

응용 사례

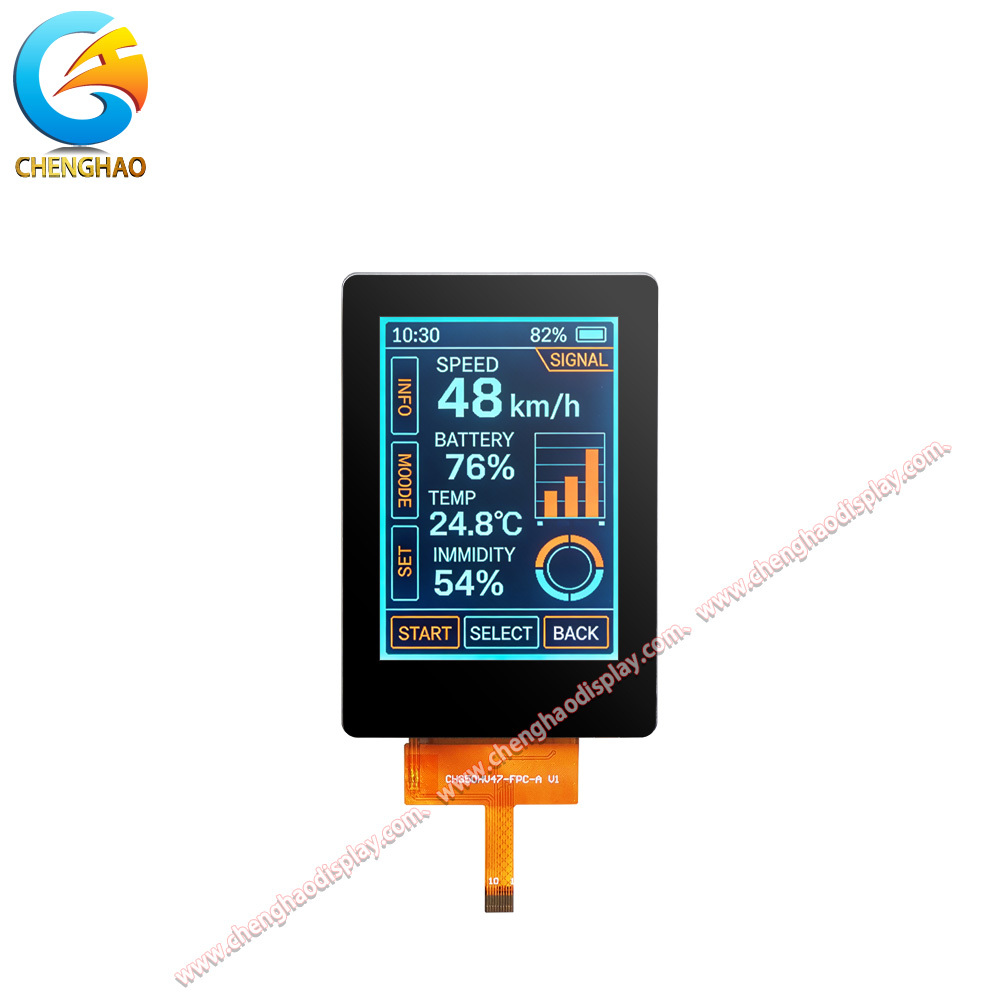

  • 휴대용 산업용 컨트롤러는 매개변수 입력, 상태 표시기 및 작동 메뉴에 컴팩트한 3.5인치 디스플레이를 사용합니다. 밝은 IPS 패널은 여러 위치에서 명확하게 볼 수 있도록 지원합니다.
  • 의료 및 실험실 기기는 측정, 제어 및 경고 메시지에 320 x 480 레이아웃을 사용할 수 있습니다. 본딩된 유리 커버는 보호용 전면 표면을 제공합니다.
  • 야외 장비는 800 cd/m² 밝기와 전체 시야각을 활용하여 현장 판독 및 장비 구성을 지원합니다. SPI 연결은 컴팩트 임베디드 제어 보드를 지원합니다.
  • 임베디드 제어 터미널은 10핀 FPC 및 유리 커버 옵션을 사용하여 내부 케이블링 및 전면 패널 요구 사항을 충족할 수 있습니다. 눈부심 방지 처리는 밝은 환경에 대해 지정할 수 있습니다.

제품 FAQFAQ

Q1: CH350HV47C-L의 해상도는 무엇입니까?

이 모듈은 3.5인치 IPS TFT LCD 패널에 320 x 480 픽셀 해상도를 가지고 있습니다.

Q2: 이 디스플레이는 어떤 인터페이스를 사용합니까?

10핀 SPI 인터페이스를 사용합니다.

Q3: 디스플레이의 밝기는 어느 정도입니까?

최소 밝기는 800 cd/m²이며, 시야각은 80/80/80/80입니다.

Q4: 모듈에 보호 커버가 포함되어 있습니까?

예. 0.2mm 광학 접착제 층이 있는 1.8mm 유리 커버 렌즈가 본딩되어 있으며, 커버 유리 옵션은 맞춤 설정할 수 있습니다.
