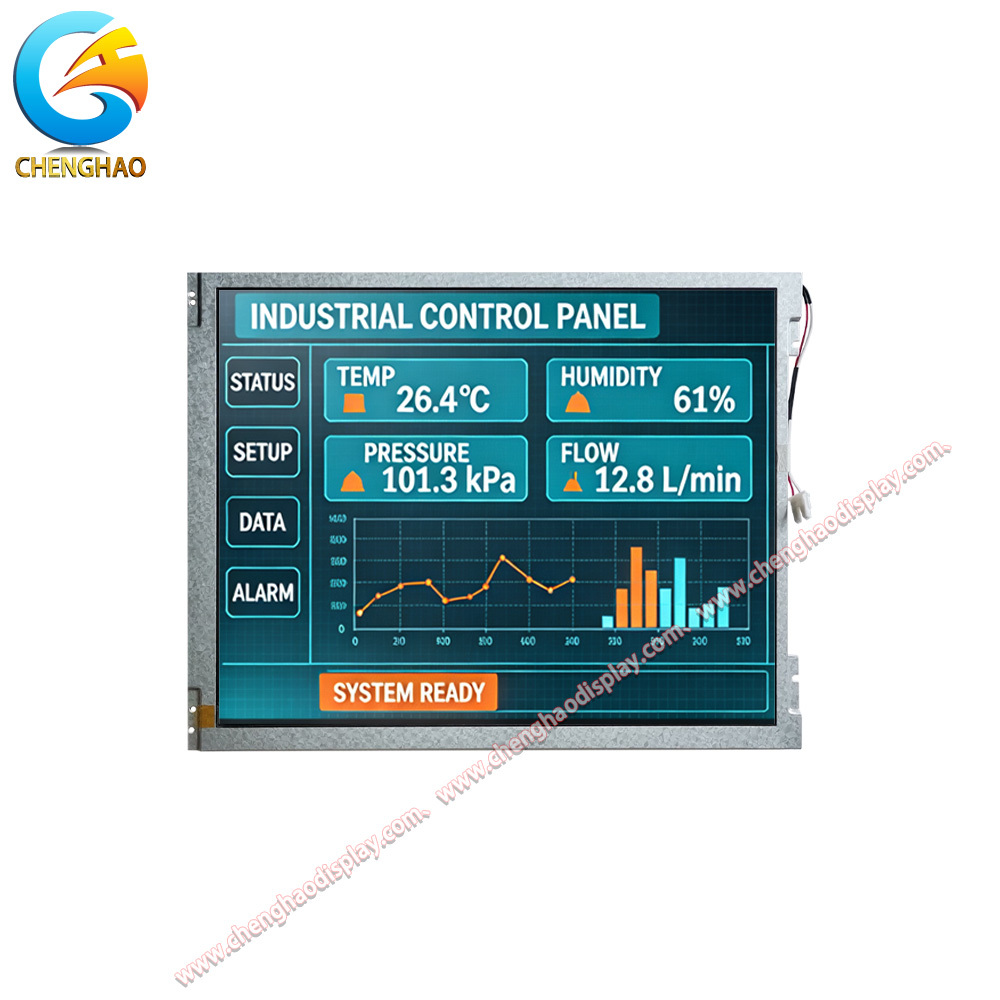

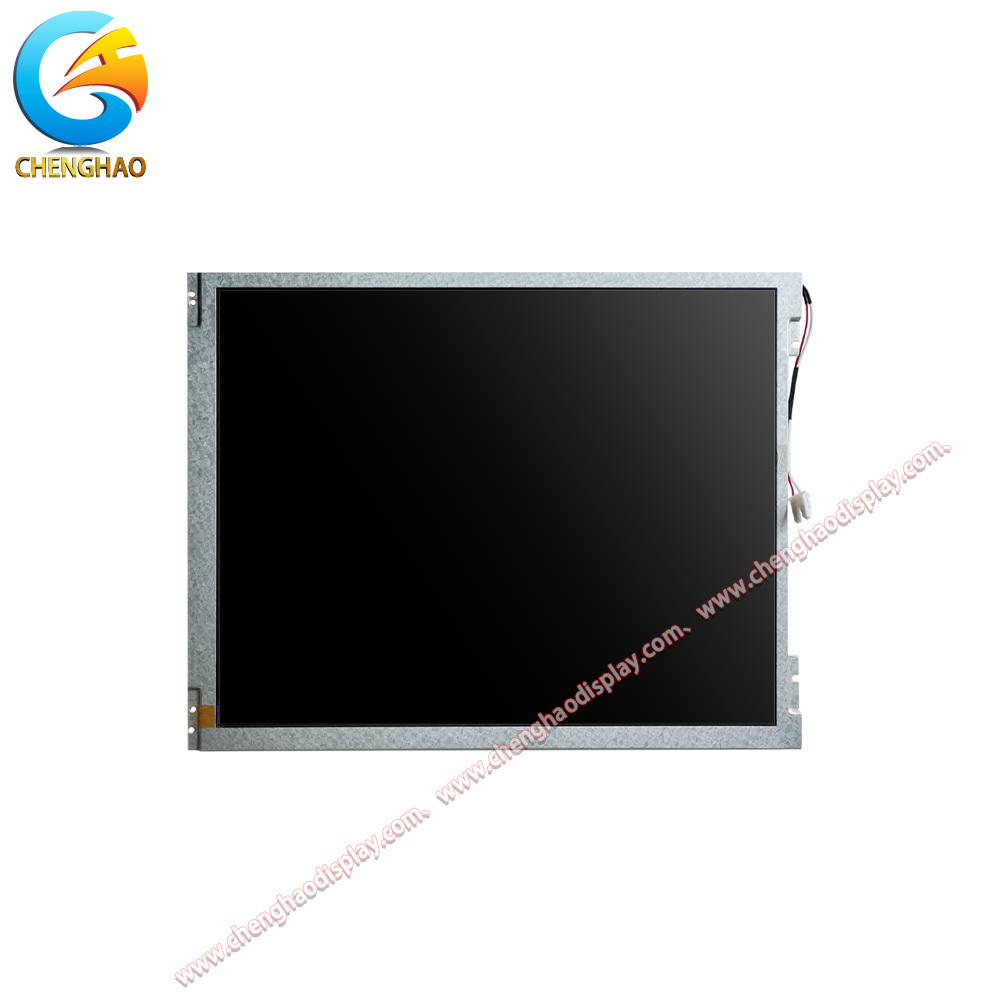

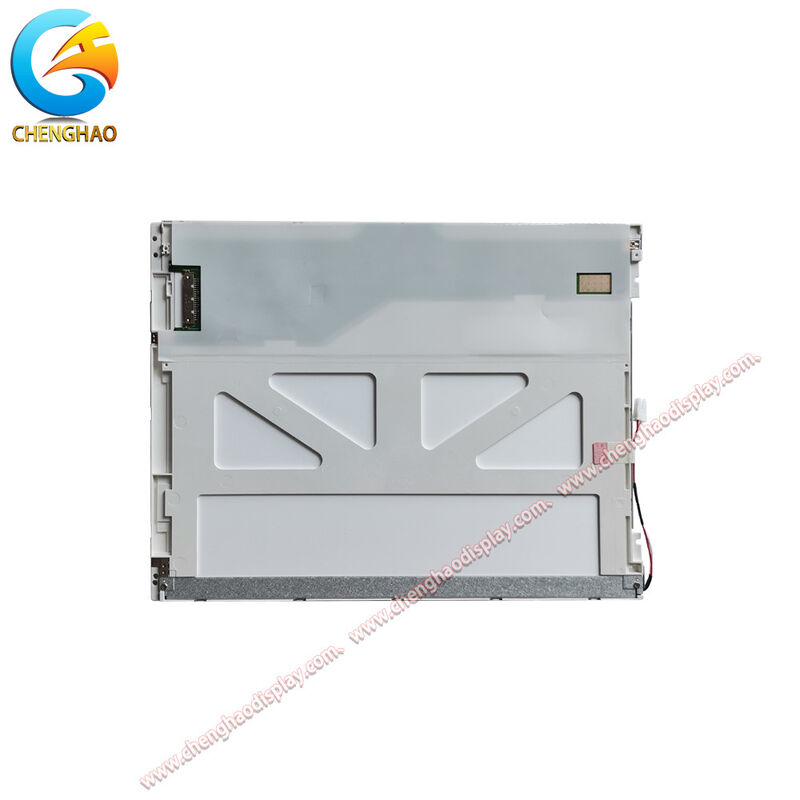

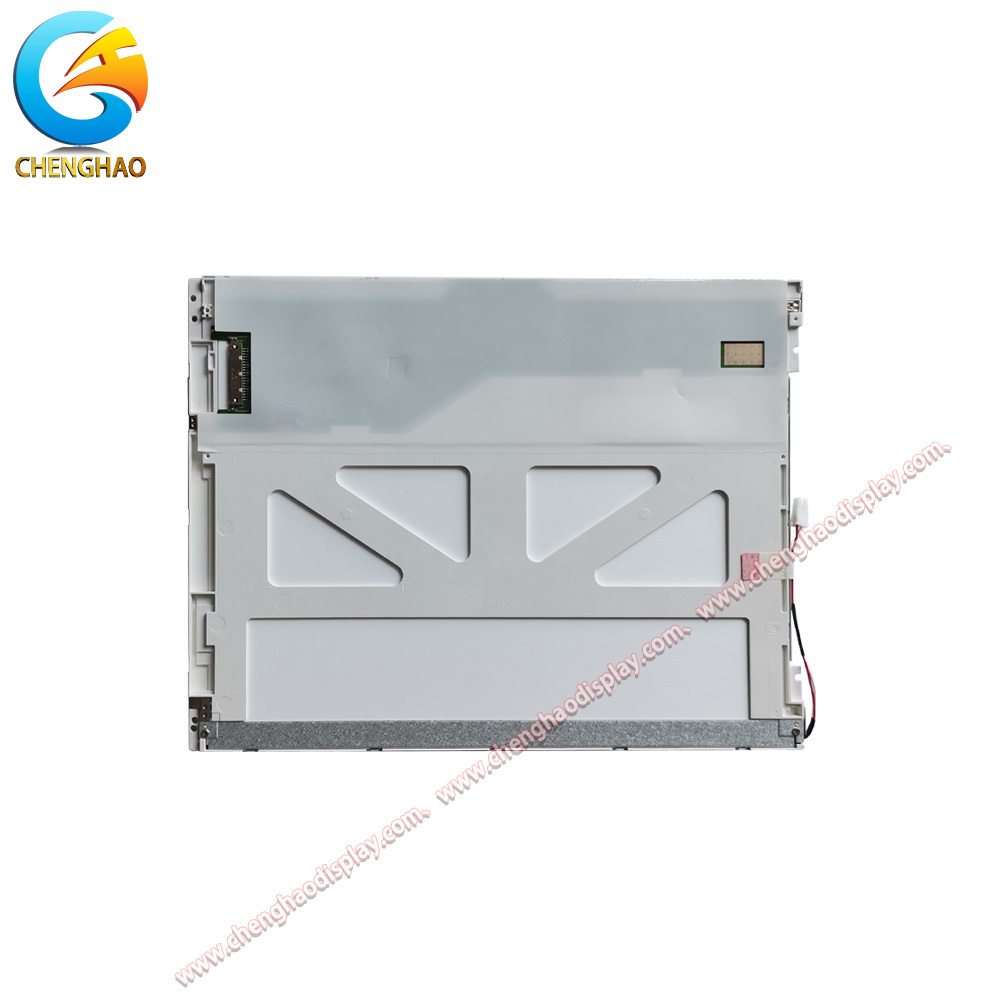

CH104SV02A 10.4인치 800x600 LVDS TFT LCD 디스플레이 모듈 (300 니트)

제품 설명

CH104SV02A는 800 x 600 픽셀 해상도와 12시 방향 시야각을 갖춘 10.4인치 TFT LCD 디스플레이 모듈입니다. LVDS 인터페이스를 통해 300 cd/m²의 일반적인 밝기를 제공하여 산업 제어 및 임베디드 디스플레이 시스템에 적합합니다. 활성 영역은 211.20 x 158.40mm이고 모듈 외곽선은 236.00 x 176.90 x 5.60mm입니다. -20°C ~ +70°C에서 작동하며 -30°C ~ +80°C에서 보관할 수 있습니다. 투과형, TN, 노멀 화이트 패널은 장비 인터페이스, 모니터링 터미널 및 계측 장비에 대한 선명한 시각적 출력을 제공합니다. 20핀 연결, RoHS 준수 구조 및 안정적인 기계적 레이아웃은 간편한 통합을 지원합니다. FPC, 인터페이스, 밝기, 터치, 눈부심 방지 및 커버 글래스 옵션은 프로젝트 요구 사항에 맞게 사용자 정의할 수 있습니다.

제품 특징

• 800 x 600 픽셀 해상도와 TN 노멀 화이트 작동을 갖춘 10.4인치 투과형 TFT LCD 모듈.
• 임베디드 디스플레이 통합을 위한 20핀 연결의 LVDS 인터페이스.
• 300 cd/m²의 일반적인 밝기와 12시 방향 시야각으로 장비 판독값을 명확하게 표시합니다.
• 넓은 작동 온도 범위(-20°C ~ +70°C) 및 RoHS 준수 구조.

제품 도면

상세 사양

맞춤형 소개

디스플레이 통합 및 생산 요구 사항에 맞게 사용자 정의가 가능합니다. FPC 모양, 길이, 핀 할당 및 커넥터 레이아웃은 인클로저 및 조립 공정에 맞게 조정할 수 있습니다. LVDS 인터페이스 구성, 케이블 방향 및 신호 배열은 호스트 시스템과 비교하여 검토할 수 있습니다. 밝기, 광학 처리, 터치 통합, 눈부심 방지 표면 및 커버 글래스 옵션은 애플리케이션 환경에 따라 지정할 수 있습니다. 기계적 치수, 활성 영역 정렬, 장착 기능 및 작동 조건은 생산 전에 승인된 도면과 비교하여 확인됩니다. 안정적인 통합을 지원하기 위해 최종 인클로저, 인터페이스 및 시야 위치와 함께 샘플을 평가할 수 있습니다. 대량 주문의 경우 포장 및 배송 요구 사항도 조정할 수 있습니다.

적용 사례

• 산업 제어 패널은 장비 상태, 공정 값 및 작동 메뉴를 위해 800 x 600 디스플레이와 LVDS 인터페이스를 사용합니다. 10.4인치 형식은 기계 측면 제어를 위한 컴팩트한 시야 영역을 제공합니다.
• 모니터링 터미널은 투과형 TFT 패널에 시스템 다이어그램, 측정값 및 경고 상태를 표시할 수 있습니다. 12시 방향 시야각은 똑바로 선 작업자 위치를 지원합니다.
• 계측 장비는 넓은 온도 범위와 RoHS 준수 구조의 이점을 누릴 수 있습니다. 모듈 외곽선과 활성 영역은 전면 패널 통합을 위한 정의된 레이아웃을 제공합니다.
• 임베디드 디스플레이 시스템은 내부 케이블링에 맞게 20핀 LVDS 연결 및 사용자 정의 가능한 FPC를 사용할 수 있습니다. 밝기, 커버 글래스 및 눈부심 방지 옵션은 설치 환경에 맞게 조정할 수 있습니다.
