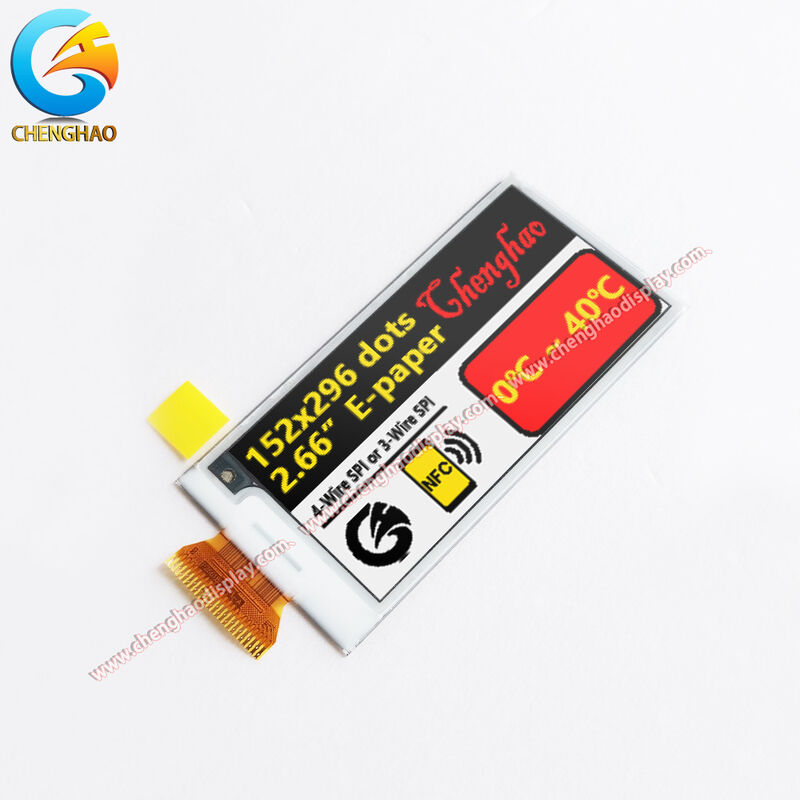

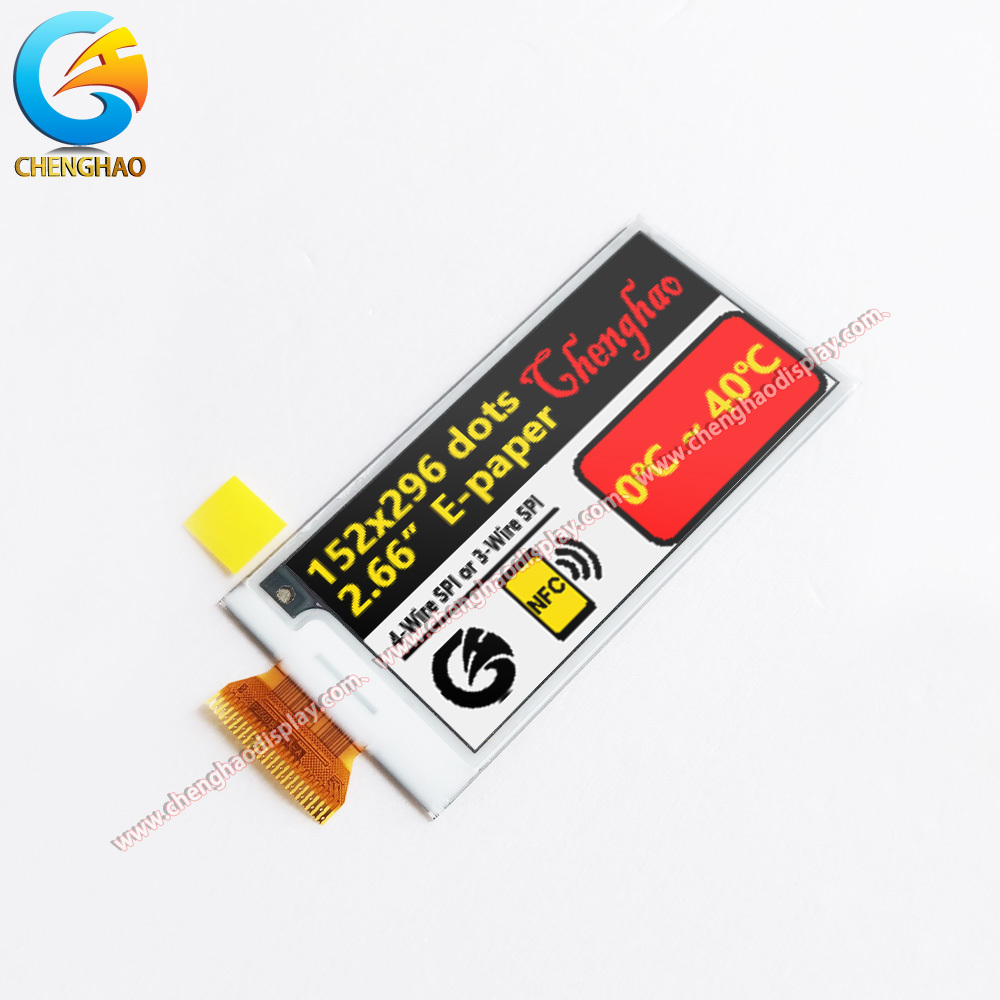

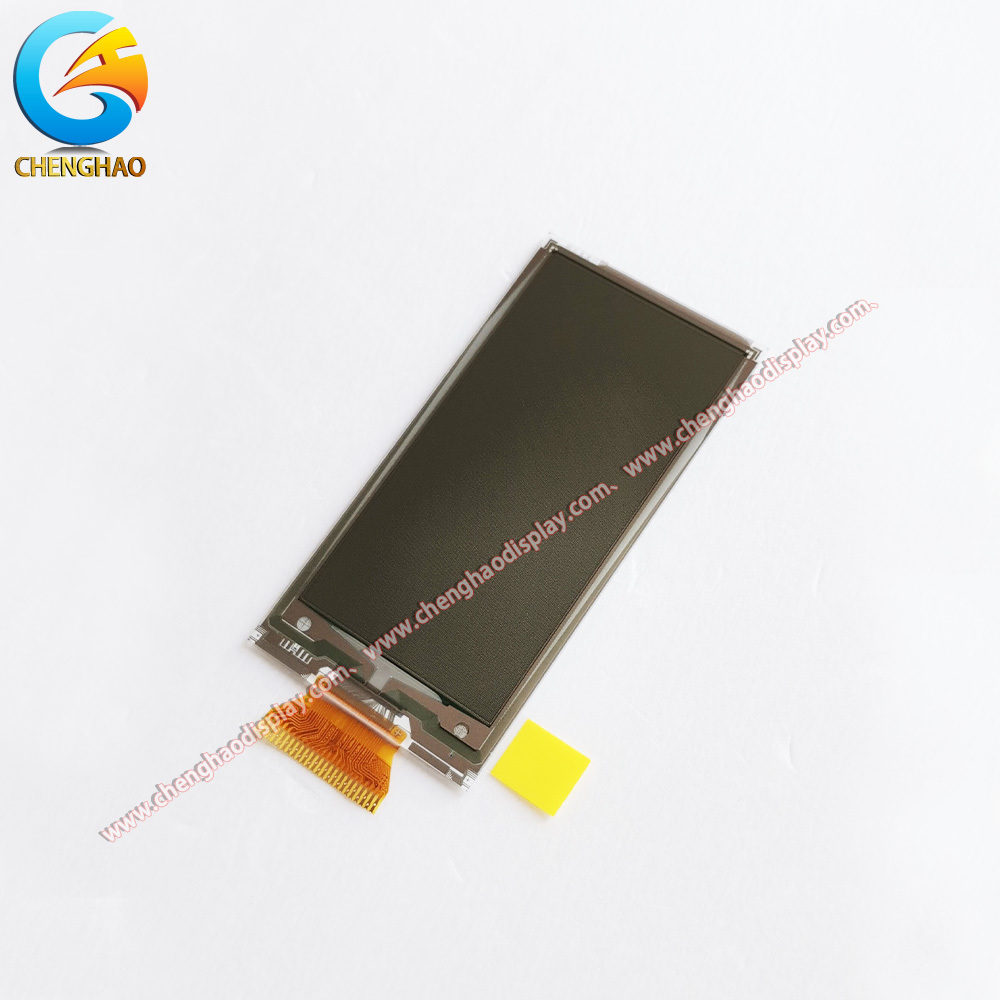

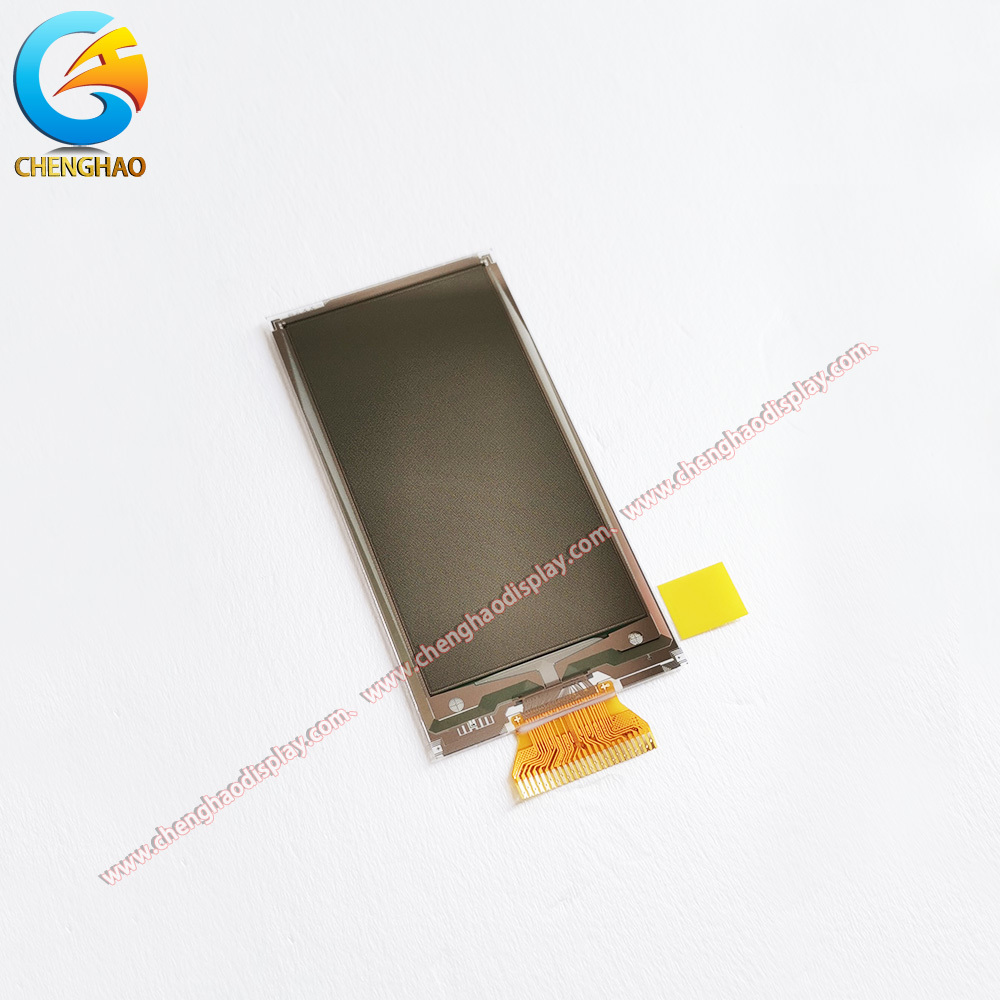

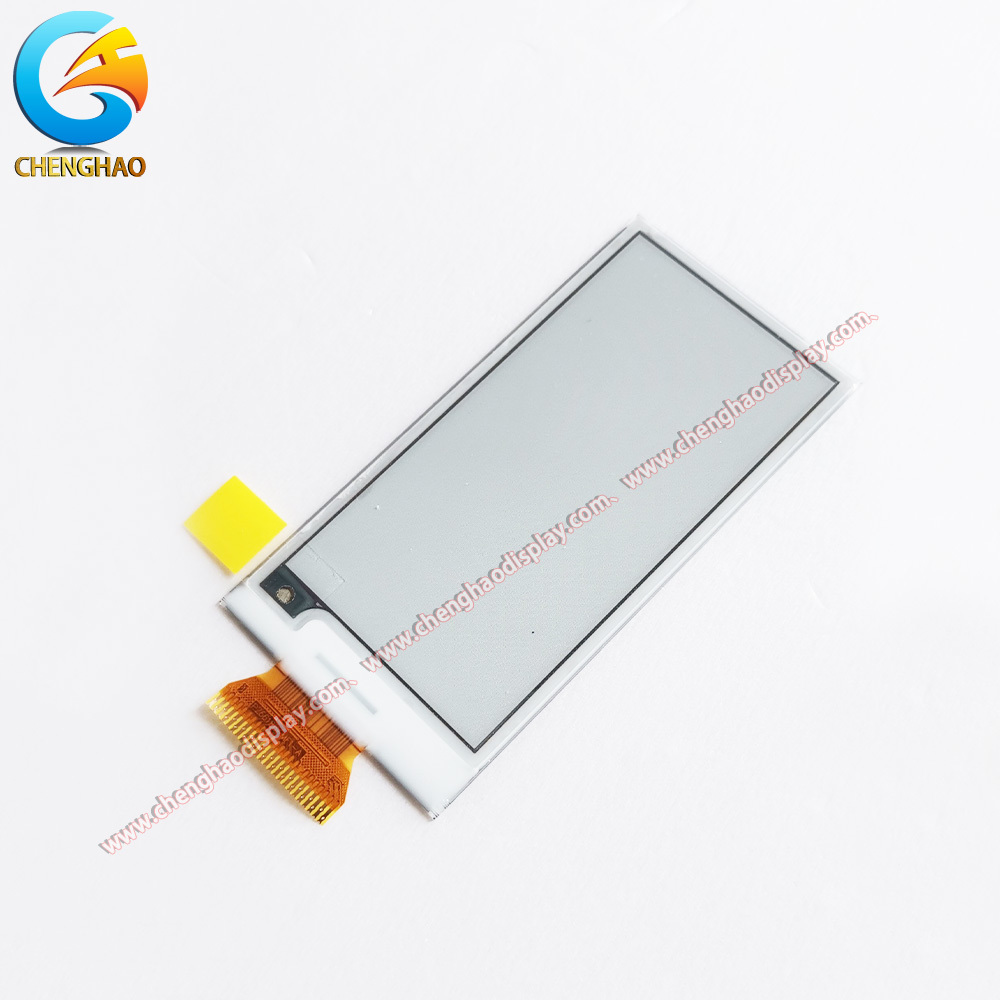

2.66인치 4색 전자종이 디스플레이 모듈 152x296 SPI 반사형

제품 설명

CH026620E07은 저전력 정보 패널 및 임베디드 디스플레이 시스템을 위해 설계된 2.66인치 반사형 4색 전자 종이 디스플레이 모듈입니다. 152 x 296 픽셀 매트릭스를 제공하며 전기영동 패널을 통해 검정, 흰색, 빨간색 및 노란색 이미지를 표시합니다. 활성 영역은 30.704 x 60.088mm이고 컴팩트한 외형은 36.3 x 86.82 x 0.911mm입니다. 이 모듈은 4선 SPI 및 3선 SPI 통신, 초광각 시야각, 0°C ~ 40°C의 작동 온도 범위를 지원합니다. 반사형 디자인은 백라이트가 필요 없어 배터리 구동 및 지속적으로 보이는 애플리케이션의 전력 소비를 줄이는 데 도움이 됩니다. 통합 디스플레이 RAM 및 타이밍 컨트롤은 시스템 설계를 단순화합니다. 일반적인 용도로는 전자 라벨, 선반 간판, 산업 정보 보드, 스마트 홈 제어 패널 및 휴대용 기기가 있습니다. 생산 요구 사항에 맞게 FPC 및 인터페이스 옵션으로 모듈을 맞춤 설정할 수 있습니다. 안정적인 이미지 유지 및 선명한 4색 출력을 통해 낮은 업데이트 속도의 디스플레이에 적합합니다.

제품 특징

• 152 x 296 해상도와 4색 출력을 갖춘 2.66인치 반사형 전자 종이 디스플레이.
• 임베디드 시스템 통합을 위한 4선 SPI 또는 3선 SPI 통신 지원.
• 백라이트 없이 초광각 시야각 및 저전력 소비.
• 통합 디스플레이 RAM, 타이밍 컨트롤러 및 DC-DC 부스트 회로.
• 0°C ~ 40°C의 안정적인 작동 및 -25°C ~ 60°C의 보관 온도.

제품 도면

상세 사양

맞춤형 소개

모듈의 기계적 및 인터페이스 요구 사항에 대한 맞춤 설정이 가능합니다. FPC 모양, 길이, 핀 할당 및 커넥터 레이아웃은 인클로저 및 조립 공정에 맞게 조정할 수 있습니다. 통신 인터페이스는 3선 또는 4선 SPI 작동으로 구성할 수 있습니다. 반사형 전자 종이 디스플레이의 경우, 일반적인 백라이트 밝기 수준보다는 반사율 및 색상 성능 측면에서 광학 요구 사항을 논의합니다. 옵션 터치 통합은 디스플레이 스택 및 애플리케이션 환경에 따라 평가할 수 있습니다. 전면 패널에 추가적인 보호 또는 주변광에서의 가독성 향상이 필요한 경우 눈부심 방지 표면 처리 및 커버 글래스 솔루션을 지정할 수 있습니다. 기계적 치수, 활성 영역 정렬, 작동 조건 및 포장 요구 사항은 생산 전에 엔지니어링 팀과 확인해야 합니다. 샘플은 합의된 도면 및 인터페이스 정의에 따라 검토할 수 있습니다. 이 접근 방식은 전자 라벨, 기기, 산업 제어 및 기타 저전력 디스플레이 제품에 안정적으로 통합하는 것을 지원합니다.

응용 사례

• 전자 선반 라벨은 검정, 흰색, 빨간색 및 노란색 출력을 사용하여 가격, 제품 이름 및 상태 표시를 구분합니다. 반사형 이미지는 백라이트 없이도 볼 수 있습니다.
• 산업 정보 보드는 초광각 시야각과 안정적인 152 x 296 레이아웃을 활용하여 작동 지침 및 장비 상태를 표시합니다.
• 스마트 홈 제어 패널은 저전력 디스플레이를 사용하여 방 설정, 일정 및 모드 표시기를 표시할 수 있습니다. 컴팩트한 모듈은 벽걸이형 제어 인클로저에 적합합니다.
• 휴대용 측정 기기는 SPI 인터페이스와 낮은 업데이트 속도의 이미지 유지 기능을 사용하여 배터리 전력을 절약하면서 판독값 및 경고 상태를 표시합니다.
