2.8인치 IPS TFT LCD 디스플레이 모듈 240x320 QSPI 300 니트 산업용 HMI용

제품 설명

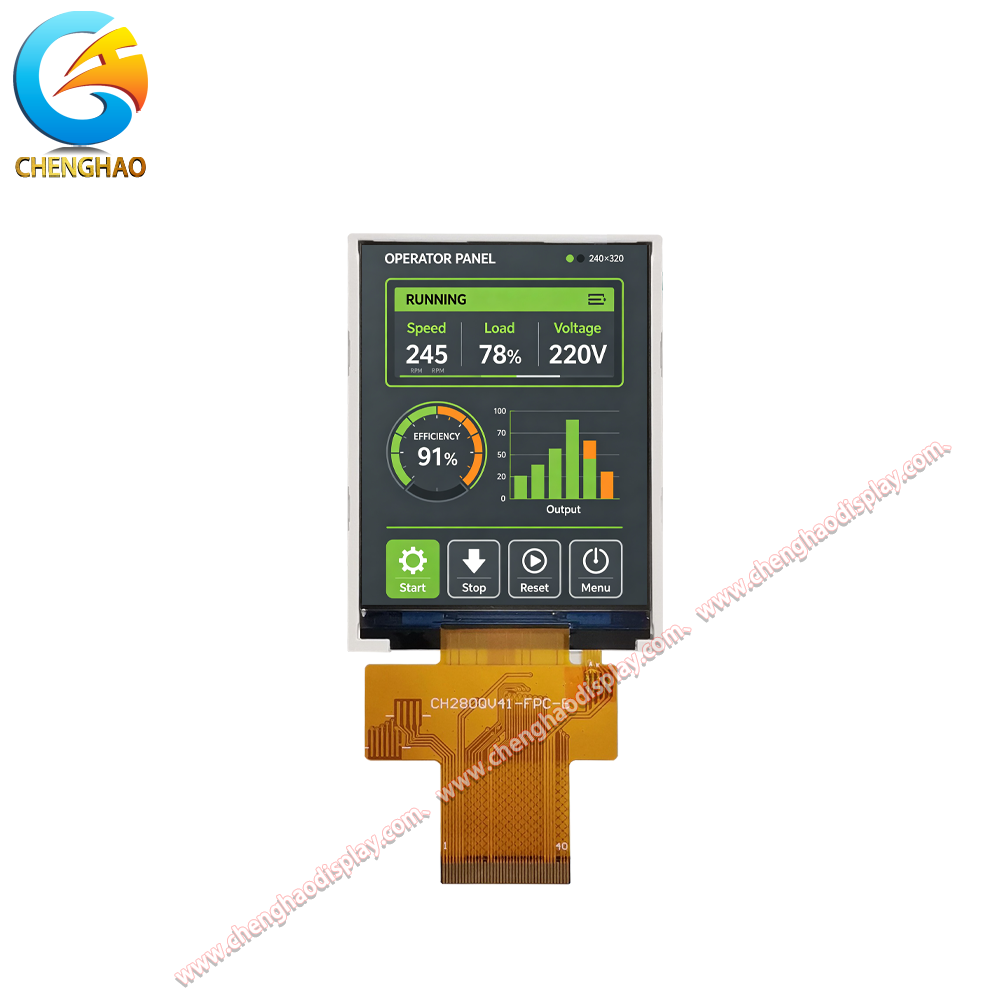

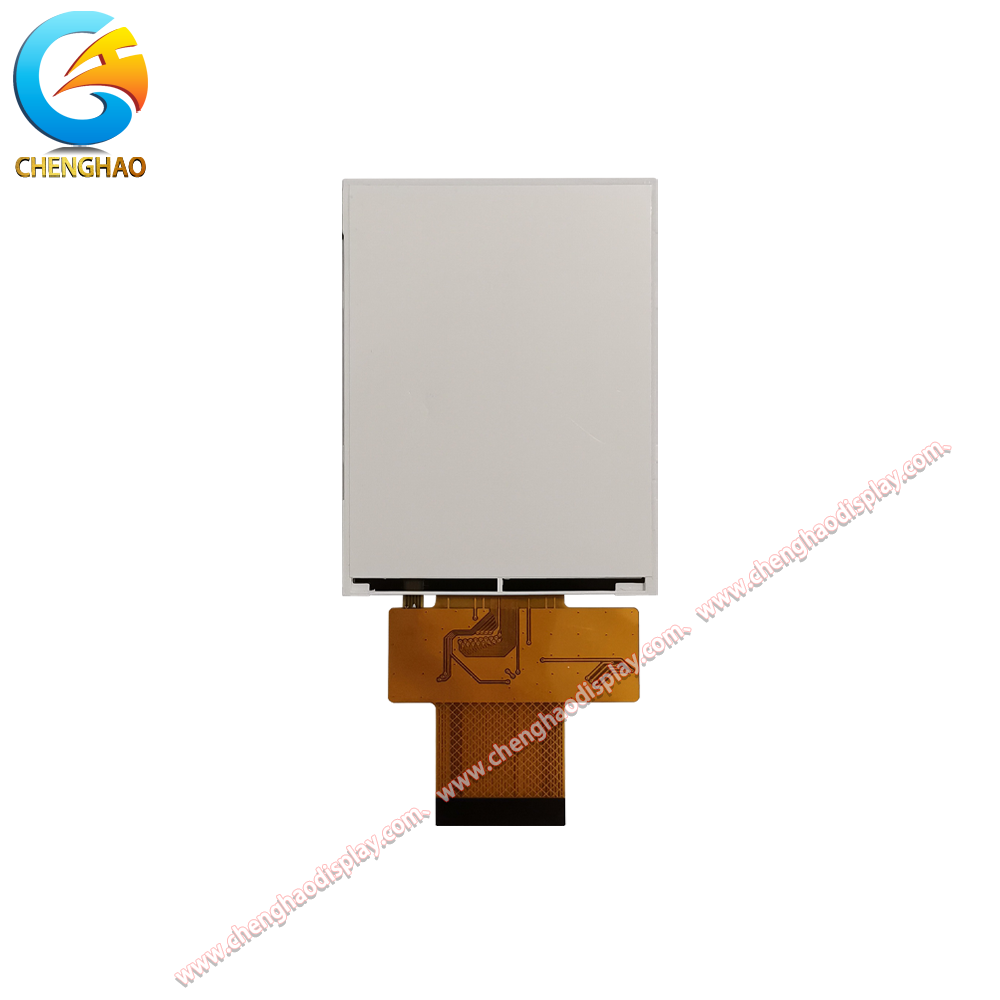

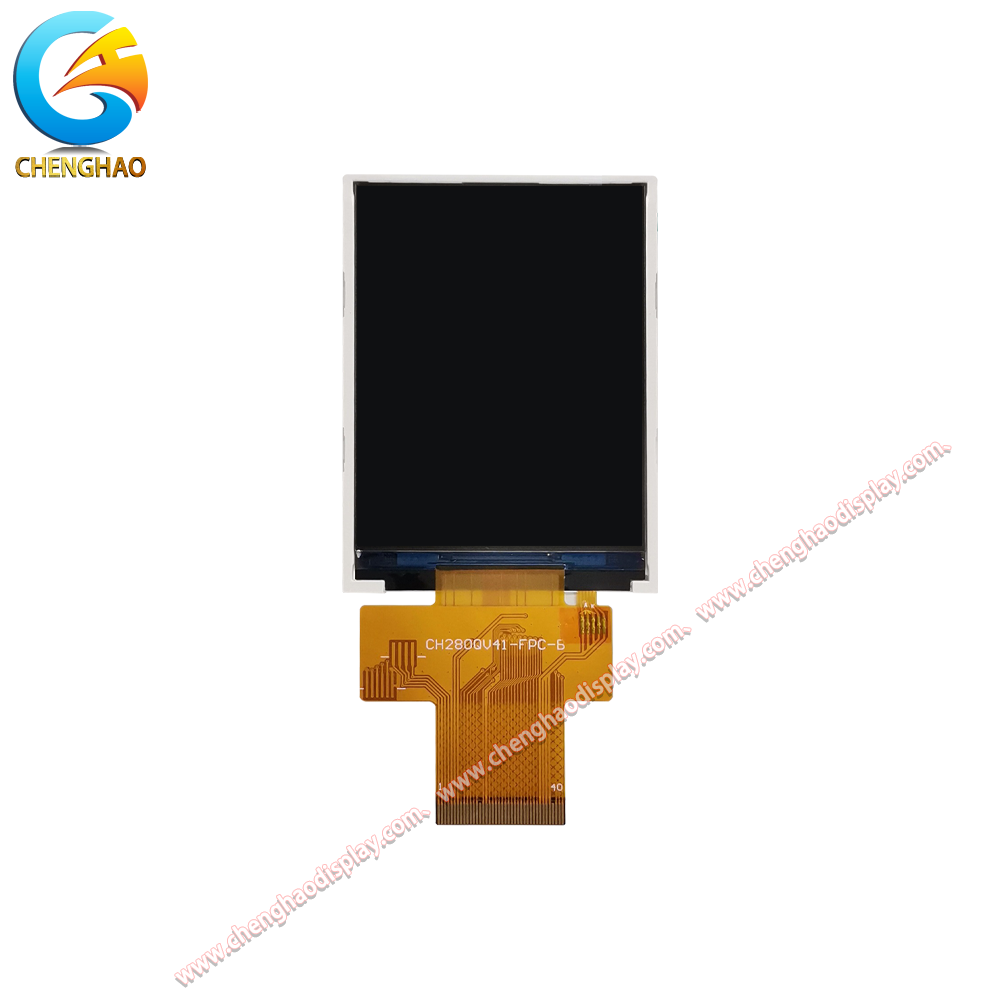

CH280QV41A는 240 x (RGB) x 320 해상도와 40핀 QSPI 인터페이스를 갖춘 2.8인치 IPS TFT LCD 디스플레이 모듈입니다. 300 cd/m2의 일반적인 밝기, 262K 색상, 80/80/80/80의 시야각을 제공하여 여러 위치에서 일관된 가독성을 보장합니다. 이 패널은 50.00 x 69.20mm의 외곽선과 43.20 x 57.60mm의 활성 영역을 가진 IPS 투과형 노멀 블랙 모드를 사용합니다. 작동 온도는 -20 ~ +70도이며, 보관 온도는 -30 ~ +80도입니다. 이 논터치 모듈은 안정적인 QSPI 연결이 필요한 컴팩트한 산업용 HMI 패널, 휴대용 기기, 제어 터미널 및 임베디드 디스플레이 시스템에 적합합니다.

제품 특징

• 240 x (RGB) x 320 해상도는 명확한 세로 형식 메뉴, 값 및 상태 화면을 지원합니다.
• 40핀 QSPI 인터페이스는 컴팩트한 임베디드 컨트롤러 및 디스플레이 플랫폼과의 연결을 단순화합니다.
• 80/80/80/80 시야각은 여러 작업자 위치에서 이미지 일관성을 유지합니다.
• 컴팩트한 2.8인치 논터치 디자인은 공간이 제한된 산업용 및 휴대용 장비에 적합합니다.

제품 도면

상세 사양

맞춤형 소개

Chenghao는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈에 대한 맞춤형 디스플레이 모듈 서비스를 제공합니다. 맞춤화는 FPC 레이아웃 및 핀 구성, 인터페이스 선택, 밝기 조정, 터치 통합, 눈부심 방지 표면 처리 및 커버 유리 디자인을 포함합니다.

• FPC 맞춤화에는 외곽선, 길이, 핀 수 및 커넥터 레이아웃이 포함됩니다.
• 인터페이스 옵션에는 QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP 및 HDMI가 포함됩니다.
• 밝기는 표준 실내 사용 또는 높은 주변광 환경에 맞게 조정할 수 있습니다.
• 정전식 터치, 저항식 터치 및 논터치 구성이 가능합니다.
• AG 표면 처리는 밝은 설치 영역에서 반사를 줄일 수 있습니다.
• 커버 유리는 두께, 모양, 색상 및 실크 인쇄로 맞춤 설정할 수 있습니다.

응용 사례

• 컴팩트한 산업용 HMI 패널: 240 x 320 세로 레이아웃과 QSPI 인터페이스는 소형 장비에서 명확한 제어, 값 및 상태 표시기를 지원합니다.
• 휴대용 기기: 컴팩트한 2.8인치 외곽선과 40핀 FPC는 내부 공간이 제한된 측정 도구 및 휴대용 제어 장치에 적합합니다.
• 공정 제어 터미널: 80/80/80/80 시야각은 컴팩트한 제어 장치에서 다른 작업자 위치에서 판독값을 볼 수 있도록 합니다.
• 임베디드 모니터링 장치: 넓은 온도 작동 범위와 논터치 구조는 모니터링되는 실내 장비에서 안정적인 디스플레이 사용을 지원합니다.
