4.3인치 IPS TFT LCD 디스플레이 모듈 480x272 SPI QSPI MCU 산업용 HMI용

제품 설명

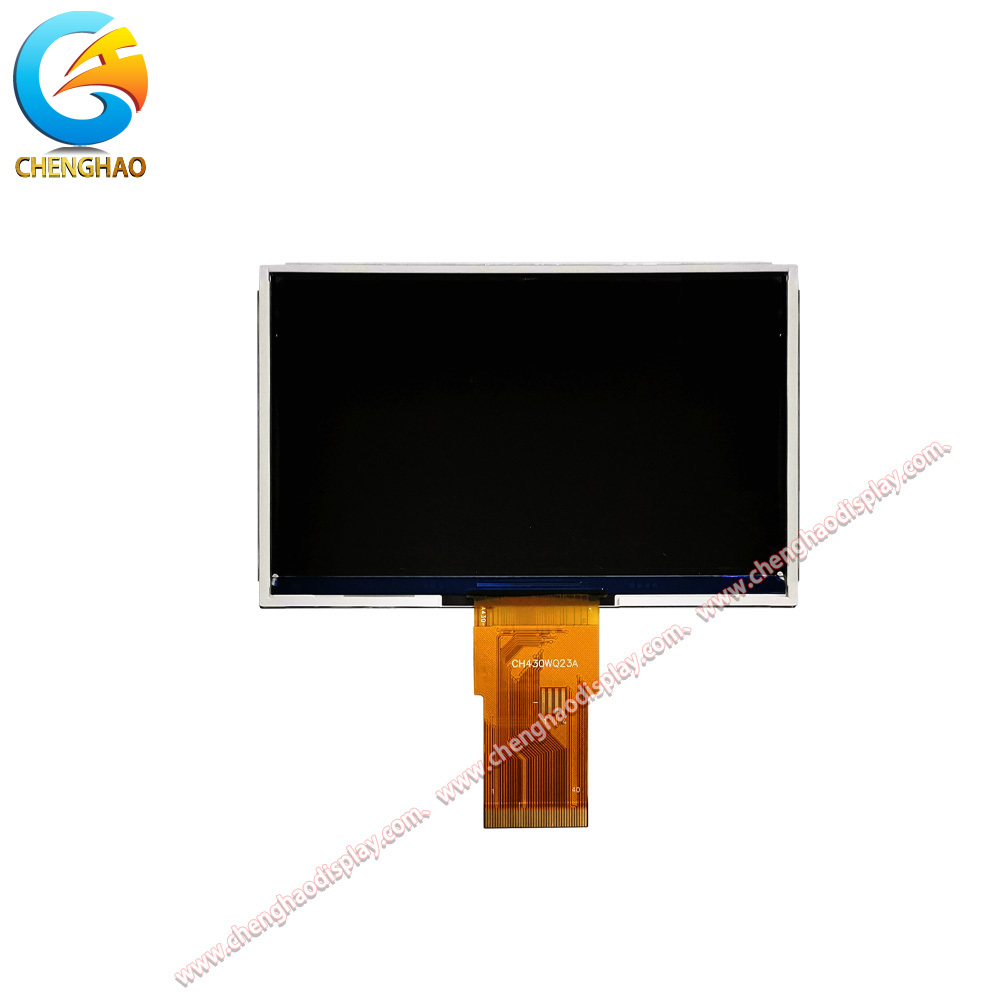

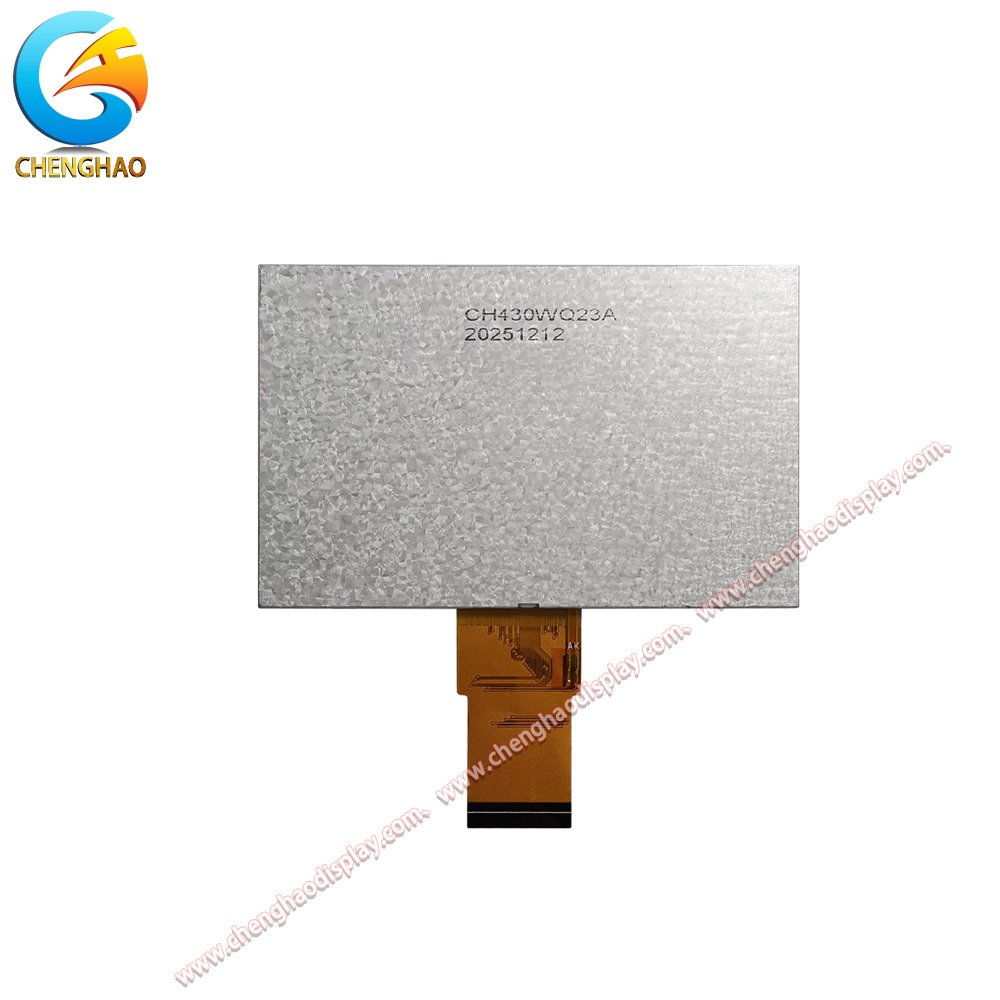

CH430WQ23A는 480 x (RGB) x 272 해상도를 갖춘 4.3 인치 IPS TFT LCD 디스플레이 모듈이며 유연한 SPI, QSPI 및 MCU 인터페이스 지원을 제공합니다.700만색이 디스플레이는 IPS 전송성 보통 검은색 모드와 40핀 FPC 연결을 사용합니다. 105.5 x 67.2mm 윤곽과 95.04 x 53.86 mm 활성 영역은 컴팩트 제어 장비와 임베디드 디스플레이 디자인에 적합합니다. 운영 온도 범위는 -20 ~ + 70 ° C이며 저장량은 -30 ~ + 80 ° C입니다.이 터치 없는 모듈은 산업용 HMI 패널에 적합합니다, 계기, 프로세스 모니터 및 안정적인 일련 또는 병렬 인터페이스를 필요로 하는 제어 단말기.

제품 특성

• 480 x (RGB) x 272 해상도는 임베디드 인터페이스에 대한 명확한 텍스트, 차트 및 상태 정보를 제공합니다.
• SPI, QSPI 및 MCU 인터페이스 지원은 다른 호스트 컨트롤러 및 디자인 플랫폼에 걸쳐 유연성을 제공합니다.
• 80/80/80/80 시야 방향은 여러 조작 위치에서 이미지 일관성을 유지합니다.
• 콤팩트한 40핀 노터치 디자인은 산업 제어 장비에 직접 통합을 지원합니다.

제품 도면

세부 사양

맞춤식 소개

첸하오는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈에 대한 사용자 정의 디스플레이 모듈 서비스를 제공합니다. 사용자 정의는 FPC 레이아웃 및 핀 구성,인터페이스 선택, 밝기 조정, 터치 통합, 반등 표면 처리, 그리고 덮개 유리 디자인.

• FPC 사용자 정의에는 윤곽, 길이, 핀 수 및 커넥터 레이아웃이 포함됩니다.
• 인터페이스 옵션에는 SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP 및 HDMI가 포함됩니다.
• 밝기는 표준 실내 사용 또는 더 높은 주변 조명 환경을 위해 조정할 수 있습니다.
• 용량 터치, 저항 터치, 그리고 터치 없는 구성이 가능합니다.
• AG 표면 처리는 밝은 설치 영역에서 반사를 줄일 수 있습니다.
• 커버 글래스는 두께, 모양, 색상 및 실크 인쇄에 따라 사용자 정의 할 수 있습니다.

신청사례

• 산업용 HMI 패널:480 x 272 디스플레이와 유연한 SPI, QSPI 및 MCU 인터페이스는 컴팩트 기계 제어 및 상태 단말기를 지원합니다.

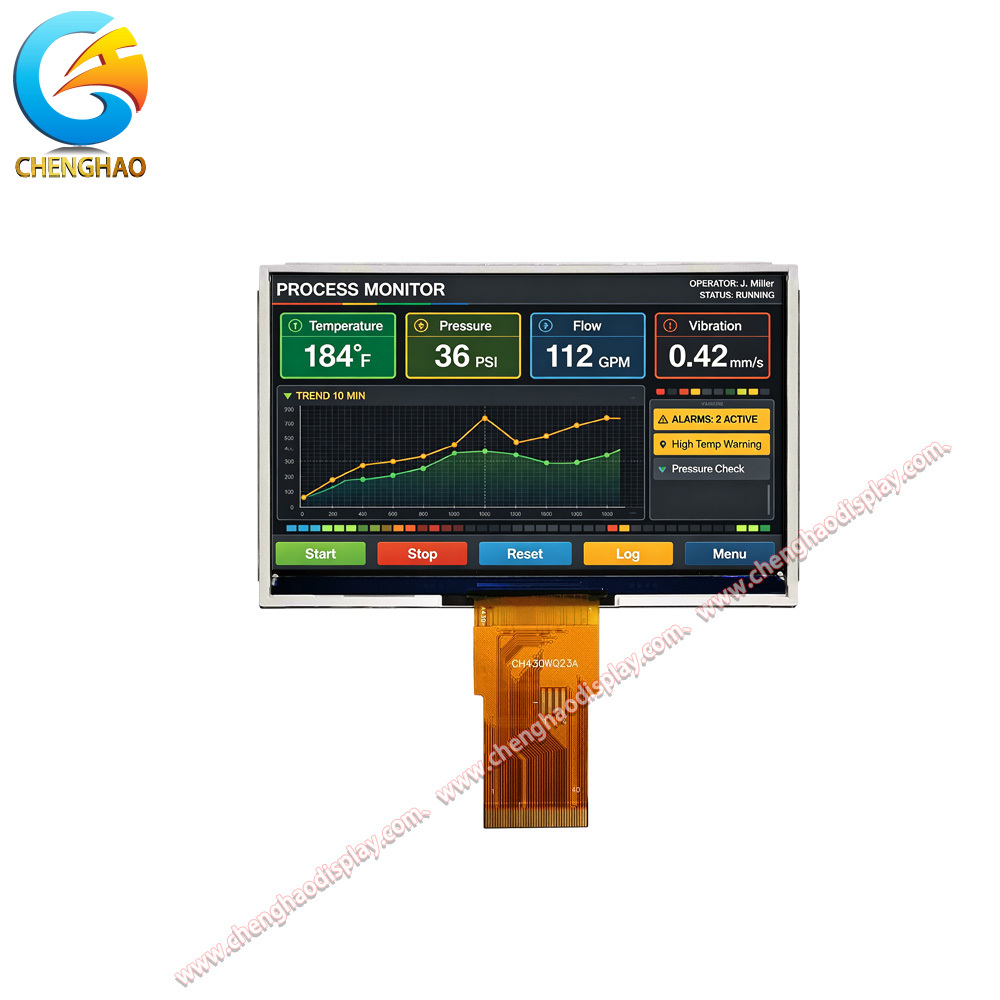

• 프로세스 모니터링 장비:명확한 운영 데이터와 80/80/80/80 시야 방향은 운영자가 다른 위치에서 프로세스 값을 읽을 수 있도록 도와줍니다.
• 기기 디스플레이:40pin FPC와 컴팩트 4.3 인치 윤곽은 측정 및 제어 장비에 통합을 단순화합니다.
• 임베디드 제어 터미널:촉각이 없는 디자인과 넓은 온도 범위는 모니터링 된 실내 환경에서 안정적인 작동을 지원합니다.
