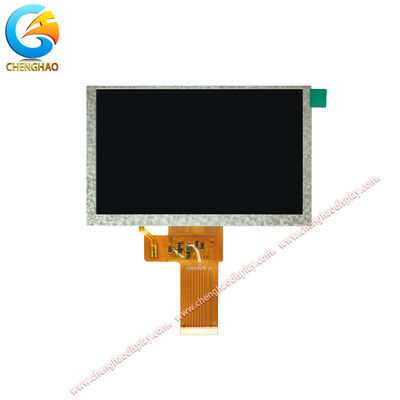

5인치 IPS TFT LCD 디스플레이 모듈 1024x600 LVDS 산업용 HMI 500 닛

제품 설명

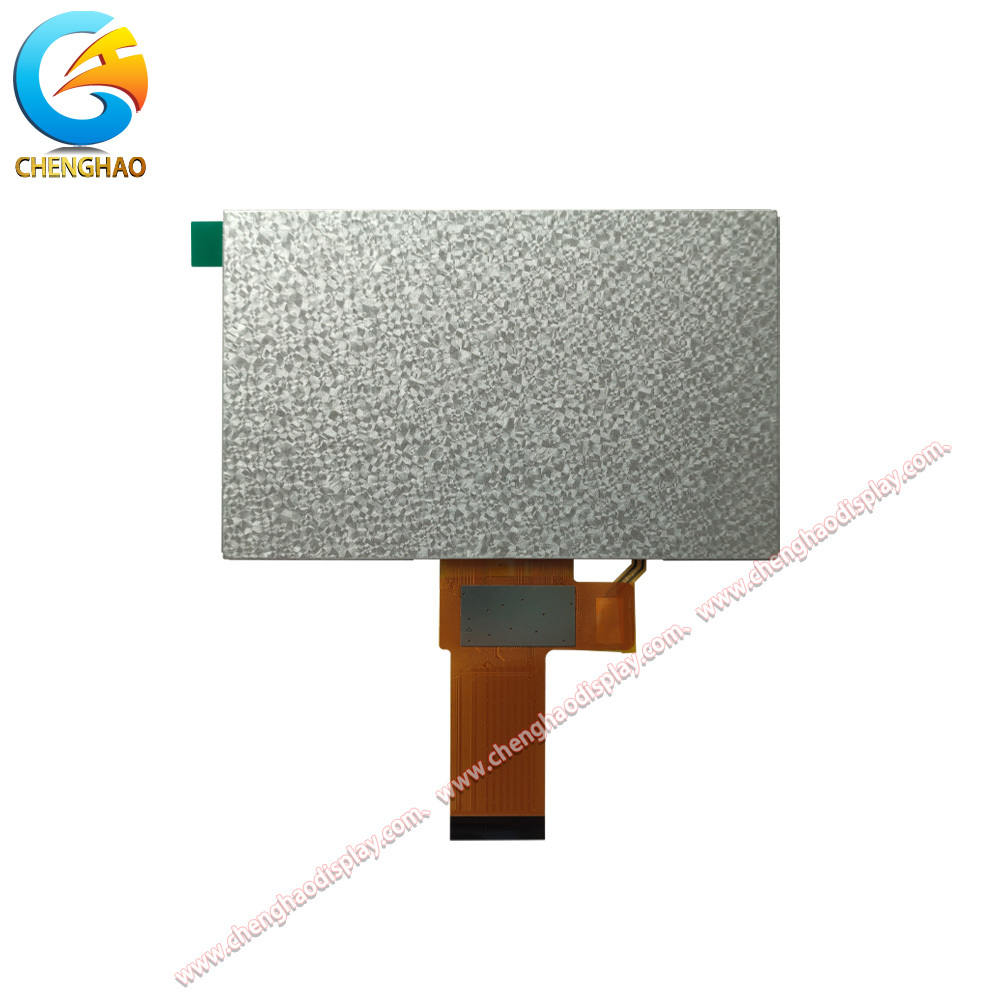

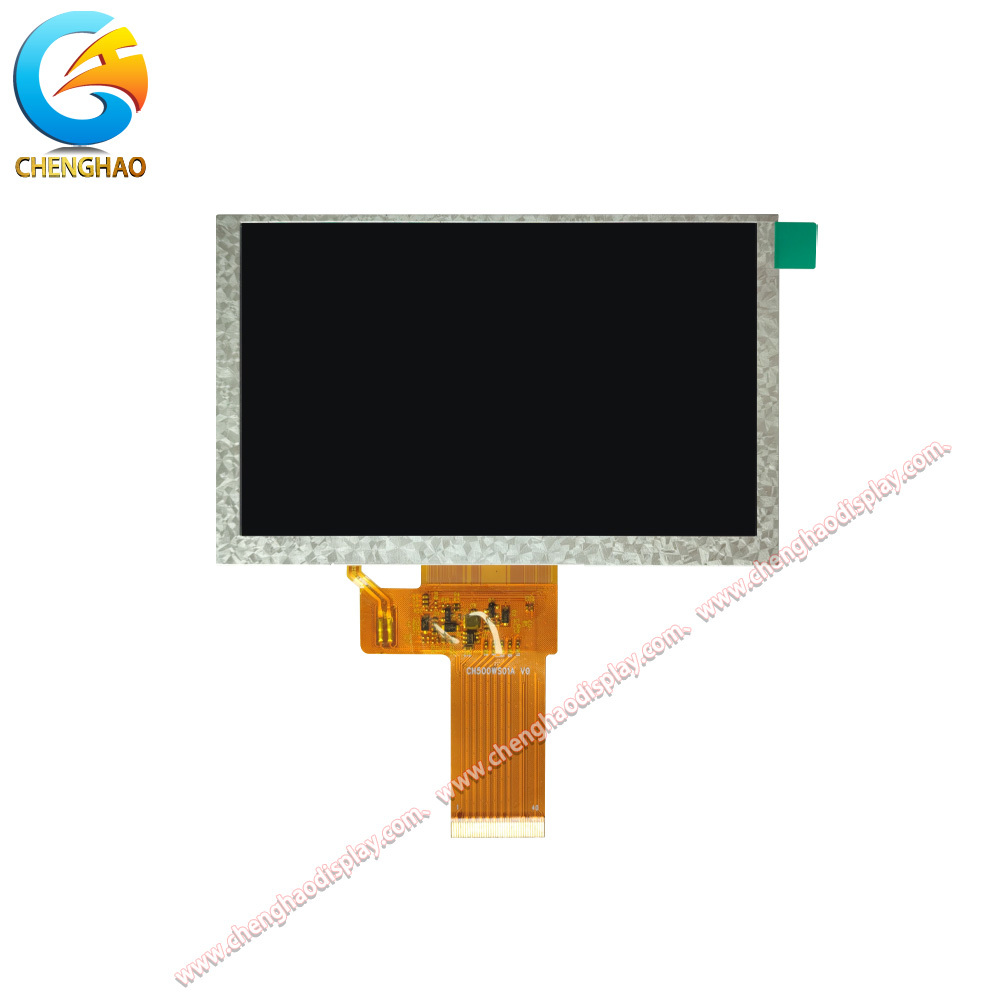

CH500WS01A는 1024 x (RGB) x 600 해상도와 40핀 LVDS 인터페이스를 갖춘 5.0인치 IPS TFT LCD 디스플레이 모듈입니다. 500 cd/m2의 일반적인 밝기, 1670만 색상, 85/85/85/85의 시야각을 제공하여 여러 위치에서 일관된 가독성을 보장합니다. 이 패널은 120.7 x 75.8mm의 외곽선과 108.03 x 64.8mm의 활성 영역을 가진 IPS 투과형 노멀 블랙 모드를 사용합니다. 작동 온도는 -20 ~ +70도이며, 보관 온도는 -30 ~ +80도입니다. 이 모듈에는 터치 패널이 없으며 안정적인 LVDS 인터페이스와 장기 공급이 필요한 산업용 HMI 패널, 계측기, 제어 터미널 및 임베디드 디스플레이 시스템을 위해 설계되었습니다.

제품 특징

• 1024 x (RGB) x 600 해상도는 선명한 텍스트, 그래프 및 운영자 인터페이스 콘텐츠를 제공합니다.
• 500 cd/m2의 일반적인 밝기는 대부분의 실내 및 제어된 산업 환경에서 명확한 시야를 지원합니다.
• 85/85/85/85 시야각을 갖춘 IPS 기술은 모든 측면에서 이미지 일관성을 유지합니다.
• 40핀 LVDS 인터페이스는 산업용 제어 보드 및 디스플레이 컨트롤러 플랫폼과의 통합을 단순화합니다.

제품 도면

상세 사양

맞춤형 소개

Chenghao는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈에 대한 맞춤형 디스플레이 모듈 서비스를 제공합니다. 맞춤화는 FPC 레이아웃 및 핀 구성, 인터페이스 선택, 밝기 조정, 터치 통합, 눈부심 방지 표면 처리 및 커버 유리 설계를 포함합니다.

• FPC 맞춤화에는 외곽선, 길이, 핀 수 및 커넥터 레이아웃이 포함됩니다.
• 인터페이스 옵션에는 LVDS, SPI, MCU, RGB, MIPI, EDP 및 HDMI가 포함됩니다.
• 밝기는 표준 실내 사용 또는 높은 주변광 환경에 맞게 조정할 수 있습니다.
• 정전식 터치, 저항식 터치 및 터치 없음 구성이 가능합니다.
• AG 표면 처리는 밝은 설치 영역에서 반사를 줄일 수 있습니다.
• 커버 유리는 두께, 모양, 색상 및 실크 인쇄로 맞춤 설정할 수 있습니다.

응용 사례

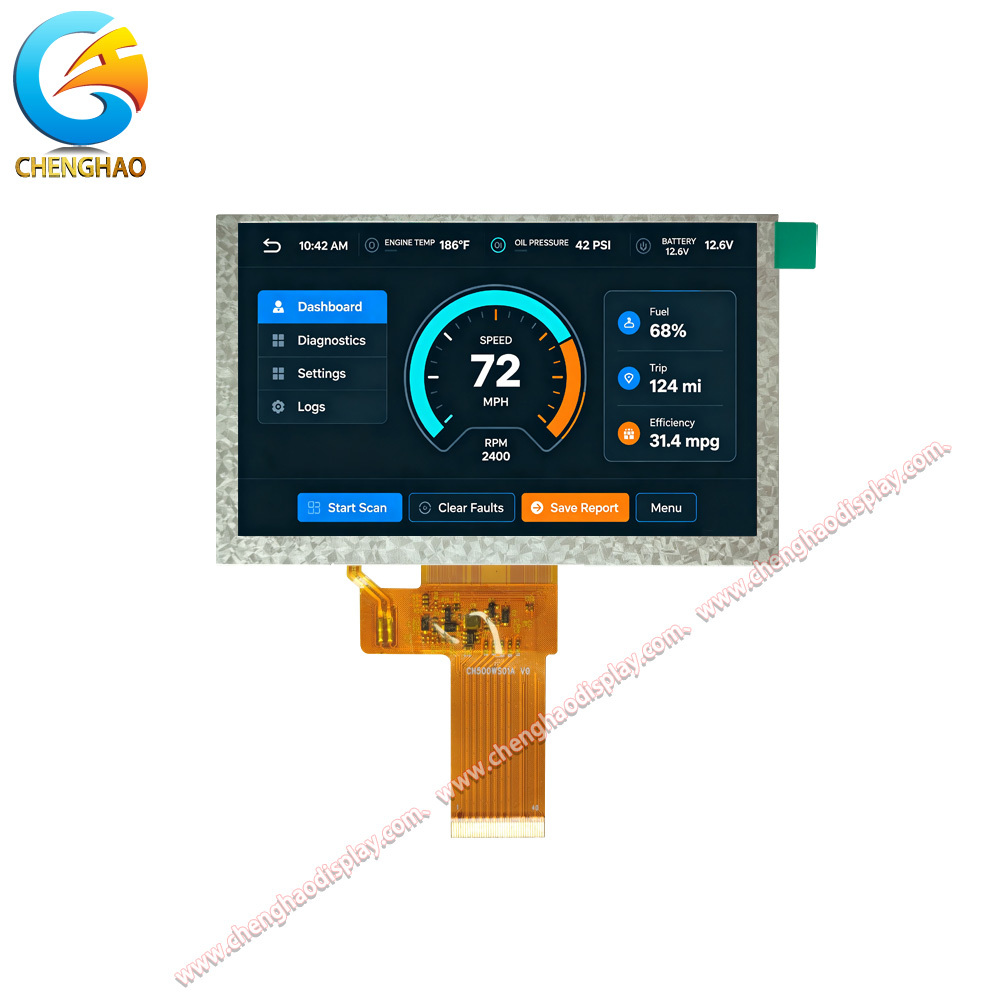

• 산업용 HMI 패널: 1024 x 600 해상도와 LVDS 인터페이스는 명확한 운영자 대시보드, 기계 상태 화면 및 제어 터미널을 지원합니다.
• 테스트 및 측정 장비: 넓은 시야각과 안정적인 색상 출력은 기술자가 다양한 위치에서 파형, 값 및 메뉴를 읽는 데 도움이 됩니다.
• 키오스크 및 제어 터미널: 컴팩트한 5.0인치 외곽선과 40핀 인터페이스는 공간이 제한된 임베디드 시스템에 통합하기 쉽습니다.
• 건물 제어 장비: 500 cd/m2 디스플레이와 넓은 온도 범위는 모니터링되는 실내 환경에서 안정적인 작동을 지원합니다.
