5.0 인치 높은 밝기 IPS TFT LCD 모듈 EVE2 엔진과 용량 터치 SPI 디스플레이

제품 설명

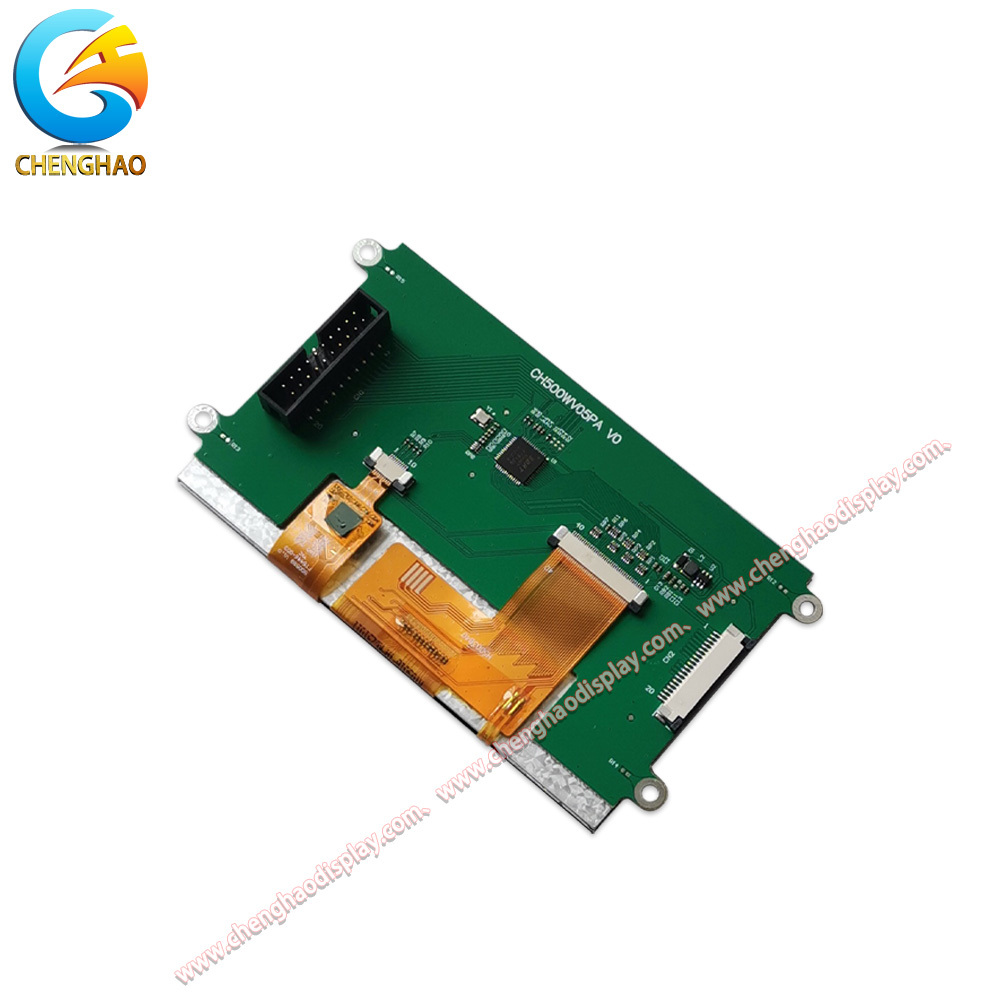

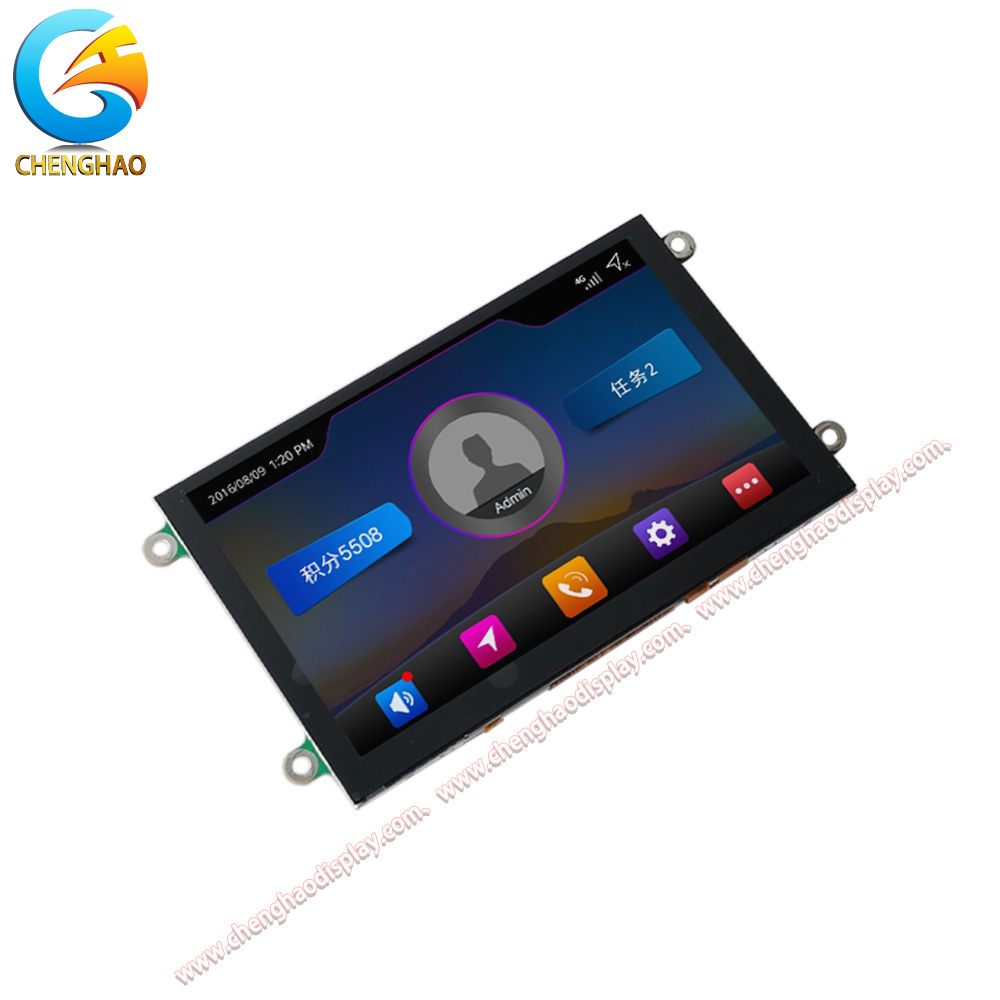

CH500WV05PA는 5.0인치 IPS TFT LCD 모듈로 해상도는 800x480, 밝기는 900cd/m2이며, 햇빛에서 읽을 수 있도록 80/80/80/80 뷰 앵글을 갖추고 있다.통합된 EVE2 (임베디드 비디오 엔진) 그래픽 컨트롤러로 장착, 이 디스플레이는 SPI 인터페이스 (D-SPI/Q-SPI 모드) 와 용량 터치 패널을 지원하며 외부 GPU 없이 풍부한 GUI 개발을 가능하게 한다.모듈은 밝은 환경에서 반사를 줄이기 위해 반등 방지 표면 처리를 포함합니다.120.7x75.8mm의 콤팩트한 윤곽과 108.0x64.8mm의 활성 영역, 그리고 탑재된 LED 드라이버로, 이중 연결 옵션을 제공합니다: 2.54mm pitch 20pin IDC 박스 헤더와 1.20핀 FFC 커넥터, 산업용 HMI, 기기, 스마트 홈 제어 패널, 의료 장치 및 자동차 디스플레이 애플리케이션에 대한 유연한 통합을 제공합니다.

제품 특성

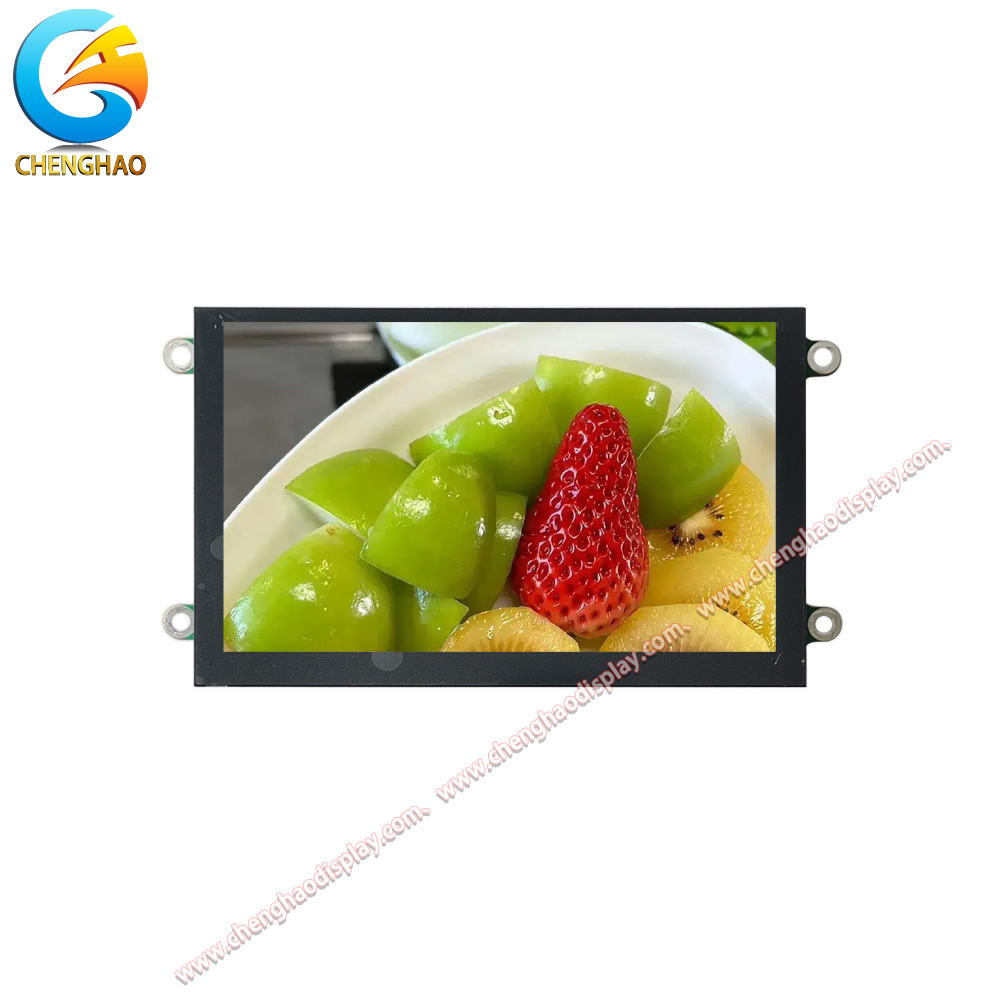

1. 900cd/m2 직접 햇빛을 통해 읽을 수 있는 높은 밝기

900cd/m2의 전형적인 밝기로, 이 디스플레이는 직접 햇빛 아래에서도 명확하게 보일 수 있습니다.주변 조명이 제어할 수 없는 해상 기구.

2. 내장된 EVE2 그래픽 엔진

통합된 EVE2 컨트롤러는 SPI 명령어를 통해 렌더링, 터치 디코딩 및 오디오 출력을 완전히 온 모듈로 처리합니다. 이것은 호스트 MCU를 오프로드하고 GUI 개발을 가속화합니다.자원이 제한된 임베디드 시스템에 적합합니다..

3전체 80/80/80/80 IPS 전망 각

IPS 패널은 모든 방향에서 일관된 색상과 대조를 제공하여 산업 제어실, 의료 모니터링 스테이션 및 공유용 터미널에서 멀티 운영자 가독성을 가능하게합니다..

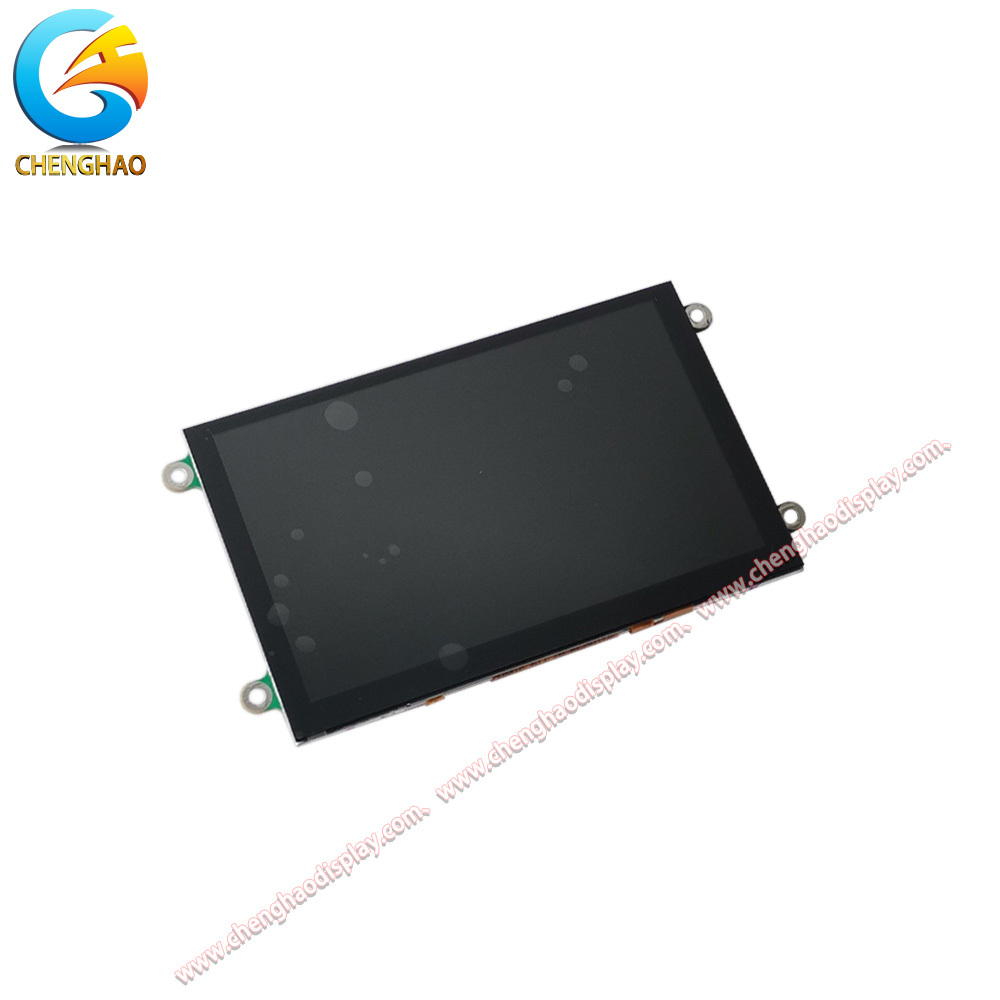

4도전적인 환경에 대한 반등 표면 코팅

AG 코팅은 오버헤드 조명이나 외부 빛의 거울 반사를 최소화합니다.광량이 표면 반사로 손실되지 않도록 보장합니다. 자동차 대시보드 디스플레이와 햇빛에 노출된 야외 패널에 중요한 기능입니다..

5이중 인터페이스 유연성을 가진 용량 터치 패널

프로젝티브 용량 터치 패널은 멀티 터치 제스처를 지원하며, 듀얼 커넥터 설계 (2.54mm IDC 헤더 + 1.0mm FFC) 는 임베디드 응용 프로그램에서 다른 장막 설계에 대한 배선 유연성을 제공합니다..

제품 도면

세부 사양

맞춤식 소개

첸하오는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈을 전문적으로 사용자 정의합니다.

• FPC 접착업:커버와 커넥터 레이아웃에 맞는 맞춤형 FPC 윤곽, 길이, 핀 수
• 인터페이스 적응:SPI, MCU, RGB, MIPI, LVDS, EDP 및 HDMI 인터페이스 옵션은 호스트 플랫폼에 맞게 제공됩니다.
• 밝기 조정:표준 200-300 cd/m2에서 높은 밝기 500+ cd/m2까지, 실내 또는 햇빛에서 읽을 수 있는 애플리케이션을 위해 캘리브레이트됩니다.
• 터치 통합:용량 터치, 저항 터치, 또는 당신의 제품 요구 사항에 따라 터치 없는 구성.
• 반등 코팅:AG 표면 처리 외부 및 고 반사 환경의 주변 반사를 줄이기 위해.
• 커버 유리 사용자 정의:유리의 두께, 모양, 색상, 그리고 실크 스크린 인쇄가 브랜드와 산업 디자인에 맞게 조정됩니다.

맞춤형 솔루션을 위해 엔지니어 팀과 연락해 주세요.

신청사례

• 산업용 HMI 패널:SPI 인터페이스와 내장된 EVE2 그래픽 엔진은 PLC로 구동되는 기계, 프로세스 제어 스테이션,고품질 호스트 프로세서가 필요하지 않은 공장 바닥 운영자 단말기.
• 스마트 홈 컨트롤 패널:콤팩트 5.0인치 크기, 용량 멀티 터치, 900cd/m2 밝기 때문에 벽에 장착된 가정 자동화 허브, 기후 컨트롤러,그리고 보안 시스템 인터페이스는 밝게 조명된 방에서도 볼 수 있습니다..
• 해양 및 야외 장비:반등 코팅과 결합된 높은 밝기는 직접 햇빛 아래에서 가독성을 보장합니다. 보트 대시보드 디스플레이, GPS 내비게이션 도구 및 야외 측정 장비에 이상적입니다.
• 의료 모니터링 장치:IPS 전체 관점 및 높은 대비 비율은 임상 환경에서 다각 판독성을 허용하며 환자 모니터, 투여 펌프 디스플레이 및 휴대용 진단 단말기에 적합합니다.

FAQ

Q1: 이 디스플레이는 어떤 SPI 모드를 지원합니까?

이 모듈은 D-SPI (Single Data Lane) 및 Q-SPI (Quad Data Lane) 모드를 모두 지원하며, 그래픽이 많은 애플리케이션에서 더 큰 대역폭을 위해 EVE2 컨트롤러를 통해 구성할 수 있습니다.

Q2: 밝기를 조절할 수 있나요?

네, 탑재된 LED 드라이버 (EVE2 PWM 제어 장치로 작동) 는 소프트웨어 조절 가능한 백라이트 밝기를 0에서 900cd/m2까지 허용합니다.

Q3: 별도의 GPU 또는 디스플레이 컨트롤러가 필요합니까?

EVE2 그래픽 엔진이 탑재된 모든 렌더링, 터치 디코딩, 오디오 출력을 처리하고

Q4: 어떤 촉각 제스처가 지원됩니까?

프로젝티브 용량 터치 패널은 EVE2 터치 엔진을 통해 구성 가능한 싱글 터치, 멀티 터치 제스처 ( 최대 5 포인트), 스와이프 및 핑치-투 줌을 지원합니다.

Q5: FPC와 커넥터가 사용자 정의 될 수 있습니까?

예. 첸하오는 사용자 지정 FPC 윤곽, 핀 수, 커넥터 유형 (IDC, FFC, ZIF) 을 제공합니다.
