10.1 인치 1024x600 TFT LCD 디스플레이 모듈 RGB 인터페이스 - 400 cd/m2 산업용 LCD

제품 설명

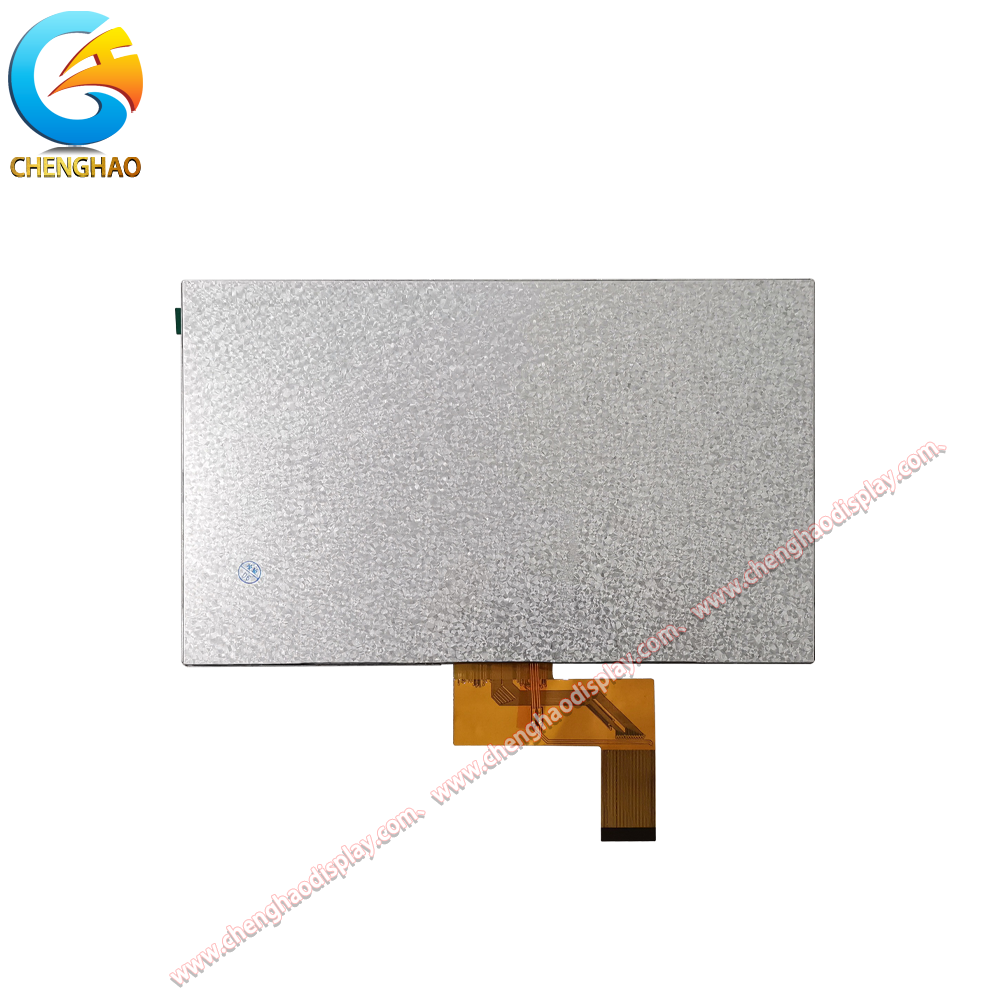

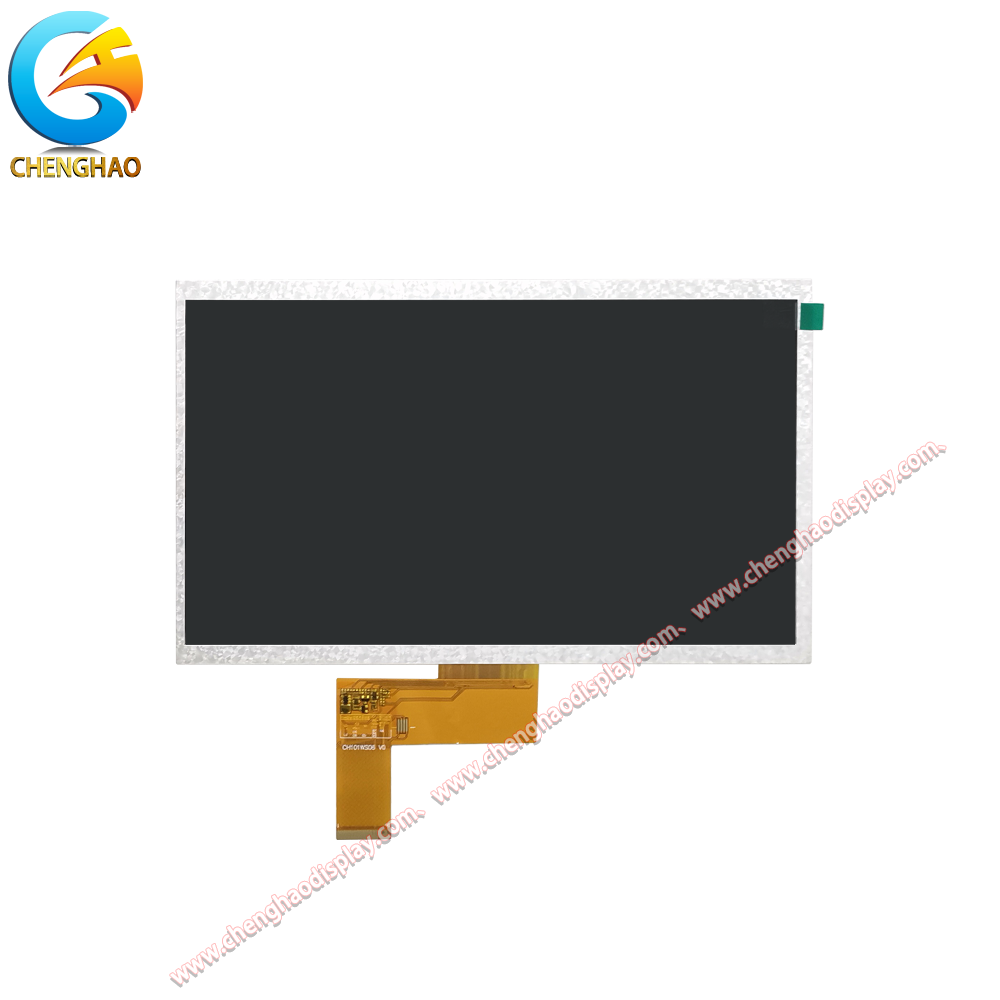

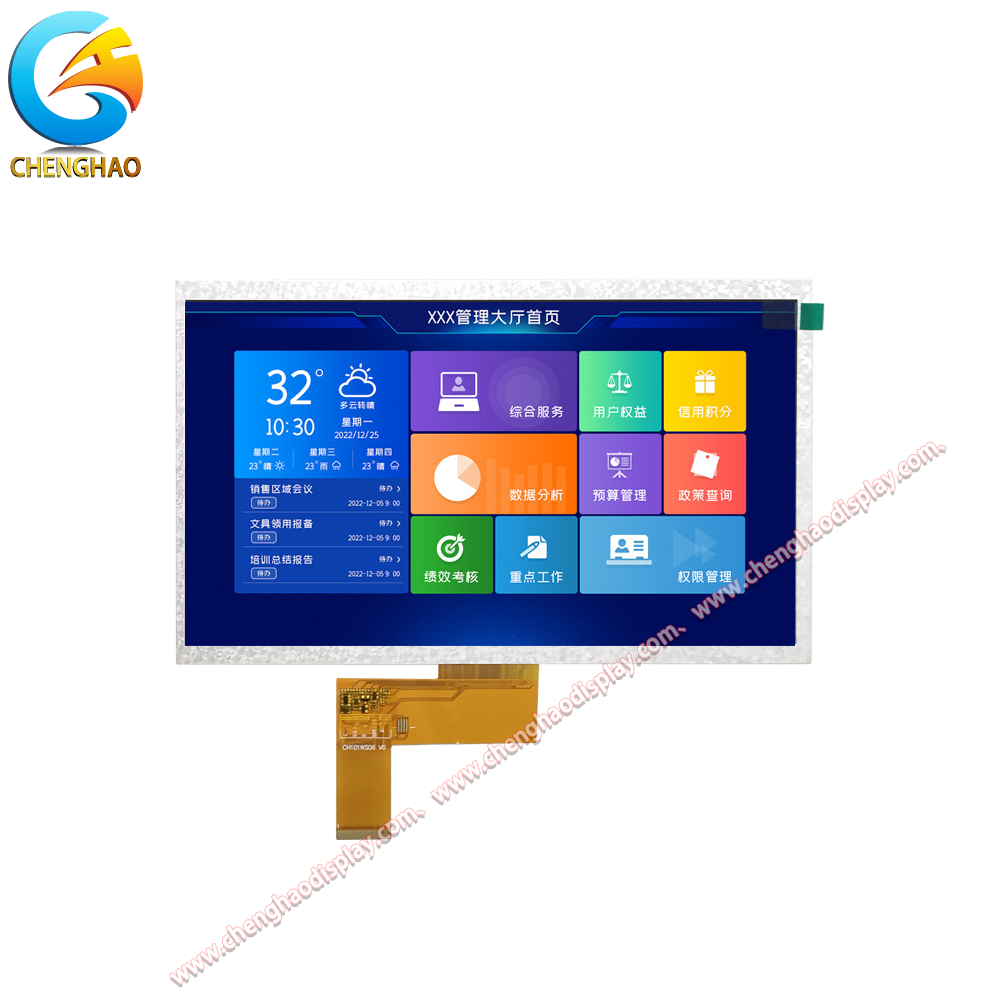

CH101WS06A는 10.1인치 TFT LCD 디스플레이 모듈로, 넓은 측면 비율 222.72 x 125.28 mm의 활성 영역과 1024 x 600 픽셀의 WSVGA 해상도를 갖는다.이 디스플레이 모듈은 표준 24 비트 RGB 인터페이스를 사용 합니다..5mm의 사각지대, 산업 및 상업용 애플리케이션에서 일반적으로 사용되는 다양한 임베디드 컨트롤러 및 단일 보드 컴퓨터와 호환성있게합니다.전형적인 밝기 400 cd/m2와 모든 방향으로 80/80/80/80도 넓은 관점, 디스플레이는 산업 제어판, 인간-기계 인터페이스 및 정보 키오스크에 적합한 일관된 이미지 품질을 제공합니다.모듈은 전송 모드에서 작동하고 235의 LCM 윤곽을 가진 내구적인 기계적 설계가 있습니다..0 x 143.0 mm 및 표준 패널 장착을 위해 226.25 x 128.1 mm의 베젤 오프닝. LED 백라이트 회로는 140 mA의 전류를 위해 설계되었습니다.전체 디스플레이 영역에서 안정적이고 균일한 조명을 제공합니다.이 디스플레이 모듈은 표준 RGB 인터페이스와 함께 큰 형식의 컬러 디스플레이가 필요한 애플리케이션에 대한 비용 효율적인 솔루션을 제공합니다.임베디드 시스템 개발자 및 산업 장비 제조업체에 대한 훌륭한 선택넓은 작동 온도 범위와 견고한 구조는 까다로운 산업 환경에서 신뢰할 수있는 성능을 보장합니다.

제품 특성

• 산업용 대형 10.1 인치 WSVGA 디스플레이: 1024 x 600 해상도의 10.1 인치 대각선 화면은 자세한 정보, 제어 인터페이스 및 데이터 시각화를 표시 할 수있는 충분한 공간을 제공합니다.9 와이드스크린 비율은 현대 HMI 응용 프로그램에 이상적입니다, 디지털 사이니지 및 정보 디스플레이에서 콘텐츠 밀도와 가독성이 중요합니다. 400 cd / m2 밝기는 실내 산업 환경에서 편안한 시청을 보장합니다.

• 쉬운 통합을 위한 표준 RGB 인터페이스: 39핀 FPC 커넥터와 함께 24비트 RGB 인터페이스는 임베디드 시스템 산업에서 가장 널리 지원되는 디스플레이 인터페이스 중 하나입니다.그것은 마이크로 컨트롤러와 단일 보드 컴퓨터의 거대한 생태계에서 원생적으로 지원됩니다이것은 프로토콜 변환 또는 전문 드라이버 IC의 필요성을 제거하여 BOM 비용과 펌웨어 개발 시간을 크게 줄입니다.

• 유연 한 설치 를 위한 넓은 시야 각: 모든 방향 에서 80/80/80/80도 의 전망 각도 를 가지고 있는 디스플레이는 어떤 위치 에서도 볼 때 일관성 있는 색상 과 대조 를 유지 합니다.이것은 특히 사용자가 다른 각도에서 화면을 볼 수 있는 패널에 장착된 장비에 유용합니다., 그리고 공공 정보 키오스크와 같은 다중 사용자 응용 프로그램에서 디스플레이가 다양한 위치에 있는 사람들에게 읽을 수 있어야 합니다.

• 임베디드 환경 을 위한 견고한 기계적 설계: 235.0 x 143.0 mm의 LCM 윤곽과 226.25 x 128.1 mm의 베젤 오프닝은 표준 패널 장착을 위해 설계되었습니다. PI 강화제와 함께 39 핀 FPC는 신뢰할 수있는 전기 연결을 제공합니다.최적화된 백라이트 드라이버 회로와 함께 전송 표시 모드가 운영 수명 내내 일관된 성능을 보장하는 동안.

제품 도면

세부 사양

맞춤식 소개

첸젠 첸하오 광전자 회사에서는 다양한 크기와 사양의 TFT LCD 모듈에 대한 포괄적인 사용자 정의 서비스를 제공합니다.CH101WS06A 및 유사한 대형 화면 모듈, 우리는 특정 커넥터 레이아웃과 PCB 인터페이스 요구 사항에 맞게 핀 구성 조정을 포함하여 유연한 FPC 커스터마이징을 제공합니다.밝기 레벨은 표준 200-400 cd/m2에서 야외 또는 높은 환경 조명 환경에 대한 800 cd/m2를 초과하는 높은 밝기 구성에 맞출 수 있습니다.터치 패널 옵션에는 용량 터치, 저항 터치, 또는 터치 설정이 포함됩니다. 우리는 또한 조정 가능한 두께, 모양 및 색상을 가진 유리 렌즈 커버 사용자 정의를 제공합니다.반등 방지 및 지문 방지 표면 처리 옵션.

신청사례

• 산업용 HMI 및 제어판: 1024x600 해상도의 10.1인치 크기는 산업용 인간-기계 인터페이스, CNC 기계 제어판 및 공장 자동화 HMI에 이상적인 선택입니다.넓은 시야 각도 운영자는 장비 주변에서 다양한 위치에서 디스플레이를 읽을 수 있습니다, RGB 인터페이스는 일반적인 산업 제어판과의 연결을 단순화합니다.

• 디지털 사이니지 및 정보 키오스크: 큰 디스플레이 영역으로 이 모듈은 실내 디지털 사이니지 애플리케이션, 공공 정보 디스플레이 및 길찾기 키오스크에 적합합니다.400 cd/m2 밝기는 로비와 같은 실내 환경에서 명확한 시야를 제공합니다., 소매 공간, 그리고 교통 허브.

• 임베디드 시스템 프로토타입 제작: 표준 RGB 인터페이스는이 디스플레이를 프로토타입 플랫폼에 대한 훌륭한 선택으로 만듭니다. 평행 RGB 출력을 지원하는 다양한 개발 보드와 직접 연결 할 수 있습니다.엔지니어에게 임베디드 프로젝트에 대한 신뢰할 수 있는 디스플레이를 제공하는.

FAQ

Q: CH101WS06A 디스플레이 모듈의 전형적인 응용 프로그램은 무엇입니까?A: 이 10.1인치 TFT LCD 모듈은 산업용 HMI, 디지털 사이니지 및 임베디드 시스템 프로토타입을 위해 설계되었습니다.1024x600 해상도와 넓은 관점으로 패널에 장착 된 장비 및 공공 정보 디스플레이에 적합합니다..

Q: 이 모듈에는 터치 패널이 포함되어 있나요?A: 아니, CH101WS06A는 디스플레이 전용 모듈입니다. 터치 기능이 필요한 경우 용량 또는 저항성 터치 패널을 추가 할 수 있는 사용자 정의를 제공합니다.

Q: LED 백라이트의 수명은 얼마일까요?A: LED 백라이트는 보통 30,000~50,000시간의 연속 작동을 할 수 있습니다.

Q: LCM 윤곽과 활동 영역 크기의 차이점은 무엇입니까?A: LCM 윤곽은 안경을 포함한 모듈의 물리적 외부 차원입니다. 활성 영역은 픽셀이 표시되는 실제 영역입니다.적당한 부착을 위해 LCM 윤곽을 참조하십시오..

Q: 디스플레이는 야외 사용에 적합합니까?A: 400 cd/m2 밝기로 표준 버전은 실내용으로 설계되었습니다. 야외 환경에서는 높은 밝기로 사용자 정의 옵션을 권장합니다.
