용량 터치와 함께 5 인치 IPS TFT LCD 모듈 - 900 cd/m2 높은 밝기 SPI 디스플레이

제품 설명

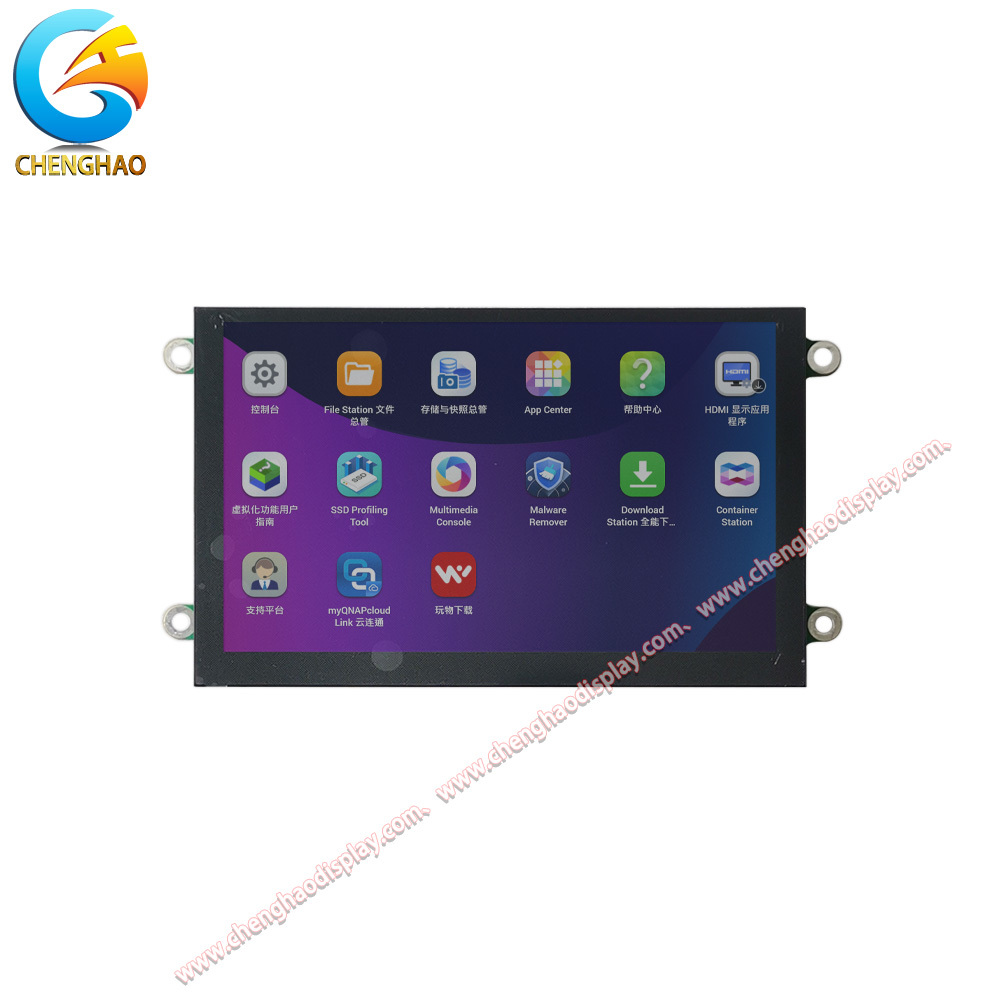

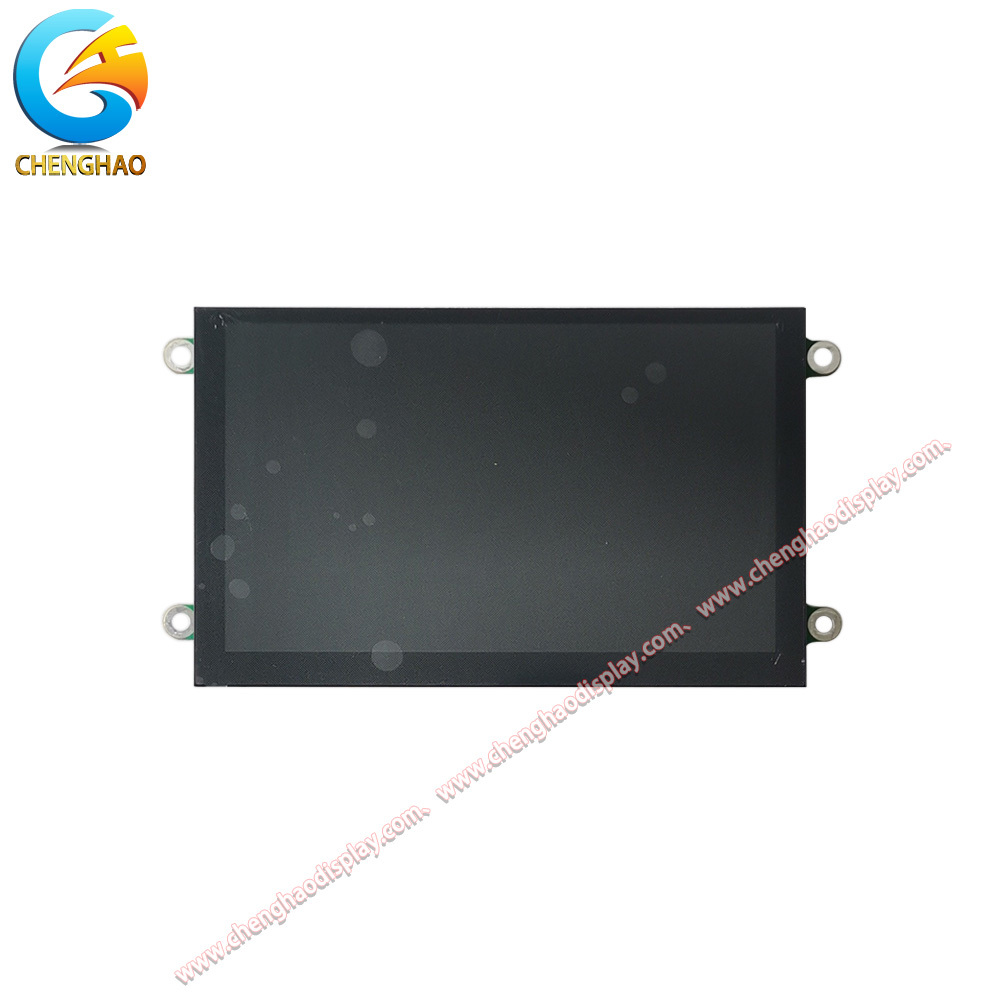

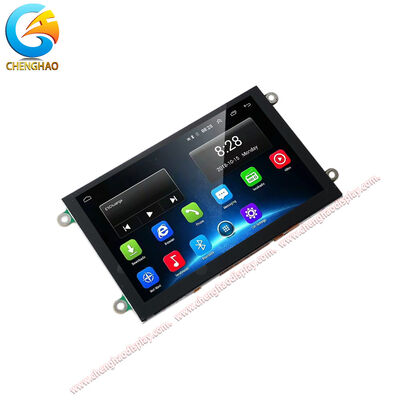

CH500WV05B-CT-PA는 정전식 터치 패널과 온보드 EVE2 그래픽 컨트롤러가 통합된 5.0인치 IPS TFT LCD 모듈입니다. 800 x 480 WVGA 픽셀의 해상도와 900cd/m²의 초고휘도를 갖춘 이 디스플레이는 탁월한 이미지 선명도와 햇빛에서도 가독성을 제공하므로 주변 조명이 강한 실외 키오스크, 의료 기기 및 산업용 HMI 애플리케이션에 이상적입니다. 고급 IPS 기술은 80/80/80/80도의 넓은 시야각을 제공하여 색상 변화나 반전 없이 거의 모든 방향에서 일관된 색상 재현과 이미지 품질을 보장합니다. D-SPI 및 Q-SPI 모드도 지원하는 표준 SPI 인터페이스를 갖춘 이 모듈은 호스트 컨트롤러에 필요한 I/O 핀 수를 최소화하면서 유연한 고속 데이터 통신을 제공합니다. 디스플레이는 노멀리 블랙(Normal Black) 기술을 사용하여 투과 모드에서 작동하며 눈부심 방지 표면 처리를 통해 주변 광원의 반사를 효과적으로 최소화합니다. 내구성이 뛰어난 유리 렌즈 커버가 있는 통합 정전식 터치 패널은 반응성이 뛰어나고 정확한 멀티 터치 입력 기능을 제공합니다. 내장형 PCB 드라이버 보드가 모듈 뒷면에 부착되어 디스플레이 렌더링, 터치 처리 및 오디오 출력을 처리하는 EVE2 임베디드 비디오 엔진을 통합하여 호스트 마이크로 컨트롤러의 부담을 크게 줄이고 시스템 설계를 단순화합니다. 20핀 IDC 박스 헤더 및 20핀 FFC 커넥터를 포함한 이중 연결 옵션을 갖춘 이 모듈은 산업, 의료 및 스마트 홈 시장 ​​전반에 걸쳐 광범위한 임베디드 애플리케이션을 위한 다양한 통합 가능성을 제공합니다.

제품특징

• 햇빛에서도 쉽게 읽을 수 있는 초고휘도: 일반 밝기 900cd/m²로 직사광선 아래에서도 디스플레이가 선명하게 보입니다. 따라서 실외 키오스크, 해양 전자 장치, 정원 장비 인터페이스 및 디스플레이가 강한 주변 조명과 경쟁해야 하는 모든 응용 분야에 탁월한 선택입니다. PWM 제어 기능을 갖춘 전용 고효율 LED 드라이버로 구동되는 고휘도 LED 백라이트 회로는 전력 효율성을 유지하면서 일관된 밝기를 보장합니다.

• 단순화된 시스템 설계를 위한 통합 EVE2 그래픽 컨트롤러: 온보드 * EVE2(Embedded Video Engine)는 디스플레이 제어, 터치 관리 및 오디오 출력을 단일 칩에 통합합니다. 이를 통해 별도의 그래픽 컨트롤러나 프레임 버퍼가 필요하지 않으므로 BOM 비용, PCB 공간 및 펌웨어 개발 시간이 크게 단축됩니다. EVE2는 고급 그래픽 프리미티브, 위젯 렌더링 및 오디오 재생을 지원하므로 저렴한 SPI 지원 마이크로컨트롤러만으로 풍부한 인간-기계 인터페이스를 구현할 수 있습니다.

• 전체 시야각 IPS 디스플레이 기술: IPS(In-Plane Switching) 패널은 모든 방향에서 80/80/80/80도 시야각으로 뛰어난 색상 성능을 제공합니다. 표준 TN 패널과 달리 극단적인 각도에서 볼 때 반전이나 상당한 밝기 손실 없이 색상이 안정적이고 정확하게 유지됩니다. 이는 의료 장비, 산업용 제어 패널, 운전자와 승객이 공유하는 차량 내 디스플레이 등 시야 위치가 넓거나 조정 가능한 장치에 특히 중요합니다.

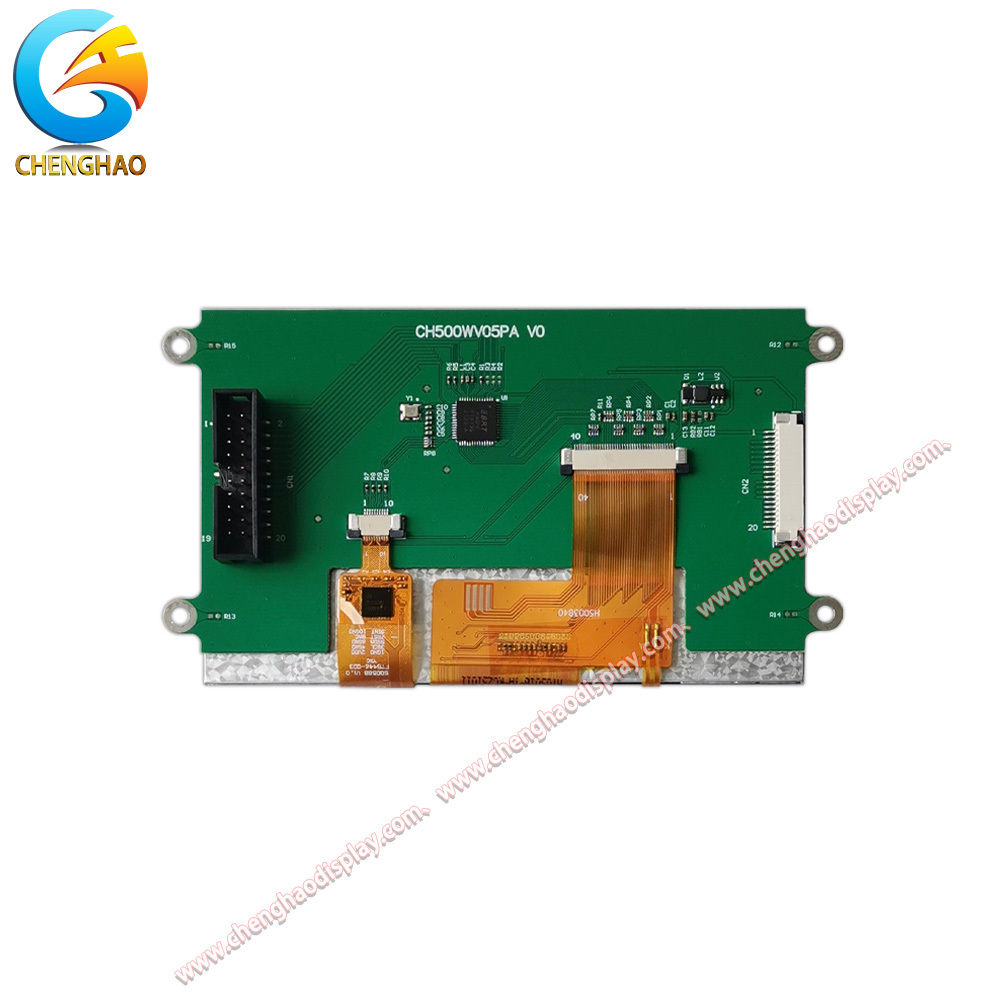

• 유연한 통합을 위한 듀얼 인터페이스 연결: 이 모듈은 2.54mm 피치의 20핀 2x10 IDC 박스 헤더와 20핀 1.0mm 피치 상단 접촉 FFC 커넥터라는 두 가지 독립적인 연결 옵션을 제공합니다. 이 이중 인터페이스 설계를 통해 엔지니어는 특정 PCB 레이아웃 및 기계적 제약 조건에 가장 적합한 연결 방법을 선택할 수 있습니다. 유연한 연결성을 통해 맞춤형 어댑터 보드의 필요성이 줄어들고 프로토타입 제작, 생산 및 현장 유지 관리가 단순화됩니다.

제품 도면

상세사양

맞춤형 소개

Shenzhen ChengHao Optoelectronic Co., Ltd.에서는 TFT LCD 모듈, 흑백 LCD 디스플레이, 컬러 및 흑백 OLED 모듈에 대한 전문적인 맞춤 서비스 제공을 전문으로 합니다. CH500WV05B-CT-PA 및 유사한 디스플레이 모듈의 경우 다양한 애플리케이션 요구 사항을 충족할 수 있는 포괄적인 사용자 정의 옵션을 제공합니다. 당사의 FPC 맞춤화 서비스를 사용하면 특정 커넥터 레이아웃에 맞게 폼 팩터 구조와 핀 구성을 조정할 수 있습니다. SPI, MCU, RGB, MIPI, LVDS 및 HDMI를 포함한 다양한 인터페이스 유형을 지원하므로 다양한 호스트 컨트롤러와 원활한 통합이 가능합니다. 밝기 수준은 대상 환경에 따라 표준 200-300cd/m²에서 500cd/m²를 초과하는 고휘도 구성까지 조정할 수 있습니다. 터치 패널 옵션에는 정전식 터치, 저항막식 터치 또는 터치 없음 구성이 포함됩니다. 또한 두께, 모양, 색상 조정, 실크스크린 인쇄 및 구멍 절단 기능을 갖춘 유리 렌즈 커버 맞춤 제작도 제공합니다. 눈부심 방지(AG), 반사 방지(AR), 지문 방지(AF) 코팅과 같은 표면 처리 옵션을 사용하여 까다로운 응용 환경에서 디스플레이 성능을 향상시킬 수 있습니다. 표준 모듈이 필요하든 완전히 맞춤화된 디스플레이 솔루션이 필요하든 당사 엔지니어링 팀은 컨셉부터 생산까지 귀하의 프로젝트를 지원할 준비가 되어 있습니다.

적용사례

• 산업 제어 및 HMI 패널: 800x480 해상도의 5.0인치 크기는 PLC 프로그래밍 터미널, CNC 기계 컨트롤러 및 공장 자동화 패널에 사용되는 산업용 인간-기계 인터페이스에 이상적입니다. 높은 밝기와 눈부심 방지 표면은 밝은 조명의 공장 환경에서 가독성을 보장하며, 정전식 터치 인터페이스는 직관적인 작업자 상호 작용을 제공합니다. SPI 인터페이스는 일반적인 산업용 마이크로 컨트롤러에 대한 연결을 단순화하고 넓은 시야각을 통해 운영자는 장비 주변의 다양한 위치에서 디스플레이를 읽을 수 있습니다.

• 의료기기 디스플레이: 80/80/80/80 시야각을 지원하는 IPS 기술을 적용하여 정확한 색 재현과 다양한 각도에서의 가독성이 중요한 의료 모니터링 장비, 휴대용 진단 장치, 환자 정보 단말기에 적합한 모듈입니다. 통합 터치 패널을 사용하면 위생적이고 버튼이 필요 없는 인터페이스가 가능하며 세척 및 살균이 더 쉽습니다. EVE2 컨트롤러는 의료 기기의 메인 프로세서에 대한 처리 부하를 줄여 전력 소비 및 인증 요구 사항을 충족하는 데 도움이 됩니다.

• 스마트 홈 및 IoT 제어판: 이 디스플레이 모듈은 스마트 홈 제어 허브, 자동화 패널 및 IoT 게이트웨이 인터페이스를 위한 탁월한 선택입니다. 컴팩트한 5인치 폼 팩터는 벽걸이 패널과 데스크탑 장치에 잘 맞습니다. EVE2 컨트롤러에 내장된 오디오 출력 기능을 사용하면 추가 오디오 하드웨어 없이도 음성 안내와 경고음을 낼 수 있습니다. 정전식 터치 인터페이스는 현대적인 제스처 기반 상호 작용을 지원하며, 높은 밝기는 어두운 복도와 햇빛이 잘 드는 거실 모두에서 가독성을 보장합니다.

FAQ

Q: CH500WV05B-CT-PA 모듈의 일반적인 애플리케이션은 무엇입니까?A: 이 모듈은 산업용 HMI, 의료 장비, 스마트 홈 제어 패널, 실외 키오스크 및 터치 인터페이스가 있는 고휘도 컬러 디스플레이가 필요한 모든 임베디드 시스템용으로 설계되었습니다. 통합 EVE2 그래픽 컨트롤러는 호스트 프로세서 로드를 줄이고 하드웨어 설계를 단순화하는 것이 우선순위인 애플리케이션에 특히 적합합니다.

Q: 모듈에 터치 패널이 포함되어 있나요? 아니면 별도로 구매해야 하나요?A: CH500WV05B-CT-PA에는 통합 정전식 터치 패널과 유리 렌즈 커버가 사전 조립되어 제공됩니다. 터치패널을 추가로 구매할 필요가 없습니다. 터치 컨트롤러는 온보드 EVE2 프로세서에 의해 처리되므로 외부 터치 컨트롤러 IC가 필요하지 않습니다.

Q: SPI 인터페이스와 호환되는 마이크로컨트롤러 또는 프로세서는 무엇입니까?A: STM32, ESP32, Arduino, Raspberry Pi Pico 등을 포함하여 SPI 인터페이스가 있는 모든 마이크로컨트롤러는 이 모듈과 통신할 수 있습니다. EVE2 그래픽 컨트롤러는 모든 디스플레이 렌더링 및 터치 처리를 처리하므로 호스트 MCU는 SPI를 통해 그래픽 명령만 전송하면 되므로 핀 수가 적고 성능이 낮은 마이크로 컨트롤러와도 호환됩니다.

Q: IDC 헤더와 FFC 커넥터를 동시에 사용할 수 있나요?A: 아니요. CN1(IDC 박스 헤더)과 CN2(FFC 커넥터)는 동일한 핀 할당을 공유하며 대체 연결 옵션으로 설계되었습니다. 한 번에 하나의 연결 방법만 사용해야 합니다. PCB 레이아웃과 기계 설계에 가장 잘 맞는 옵션을 선택하세요.

Q: 표준 TFT 모듈과 비교하여 온보드 EVE2 컨트롤러의 장점은 무엇입니까?A: EVE2 컨트롤러를 사용하면 별도의 그래픽 프로세서, 프레임 버퍼 RAM 및 터치 컨트롤러가 필요하지 않습니다. 디스플레이 초기화, 그래픽 렌더링, 터치 감지 및 오디오 재생을 모두 하나의 칩에서 처리합니다. 이를 통해 BOM 비용, PCB 복잡성, 전력 소비 및 펌웨어 개발 시간이 단축됩니다. 일반적으로 TFT-LCD 컨트롤러가 포함된 고급 마이크로 컨트롤러가 필요한 애플리케이션에서는 대신 더 간단하고 저렴한 SPI 지원 MCU를 사용할 수 있습니다.

Q: 눈부심 방지 표면이 터치 감도에 영향을 줍니까?A: 아니요. 유리 렌즈 커버 외부 표면에 눈부심 방지(AG) 표면 처리가 적용되어 정전식 터치 감도나 정확도에 영향을 미치지 않습니다. AG 처리는 주변 광원의 반사를 줄여 터치 성능을 저하시키지 않으면서 가독성을 향상시킵니다.

Q: 900cd/m² 밝기에서 LED 백라이트의 수명은 얼마나 됩니까?A: LED 백라이트는 정격 전류에서 일반적으로 30,000~50,000시간 작동하도록 정격되어 있습니다. PWM 제어 기능이 있는 온보드 LED 드라이버를 사용하면 백라이트 밝기를 조정할 수 있으므로 실내 환경에서 감소된 밝기 수준으로 작동할 때 백라이트 수명을 연장할 수 있습니다.
