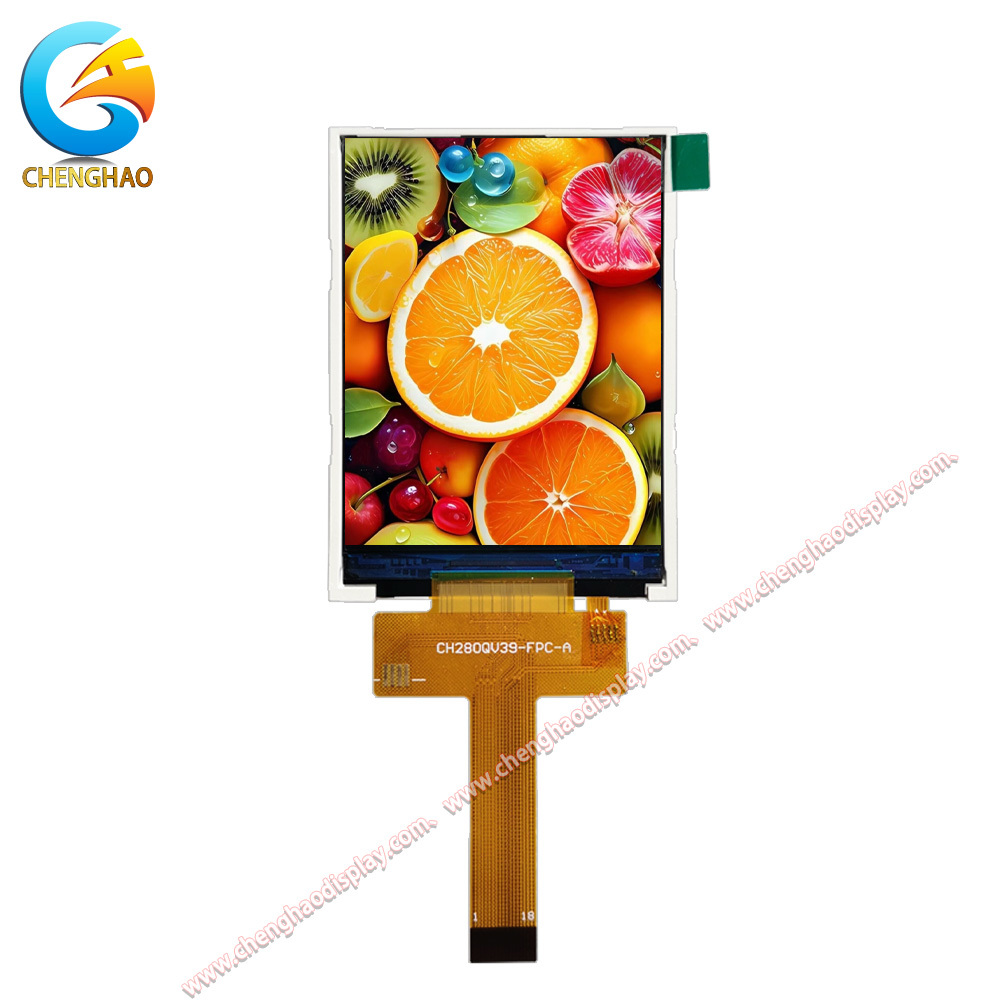

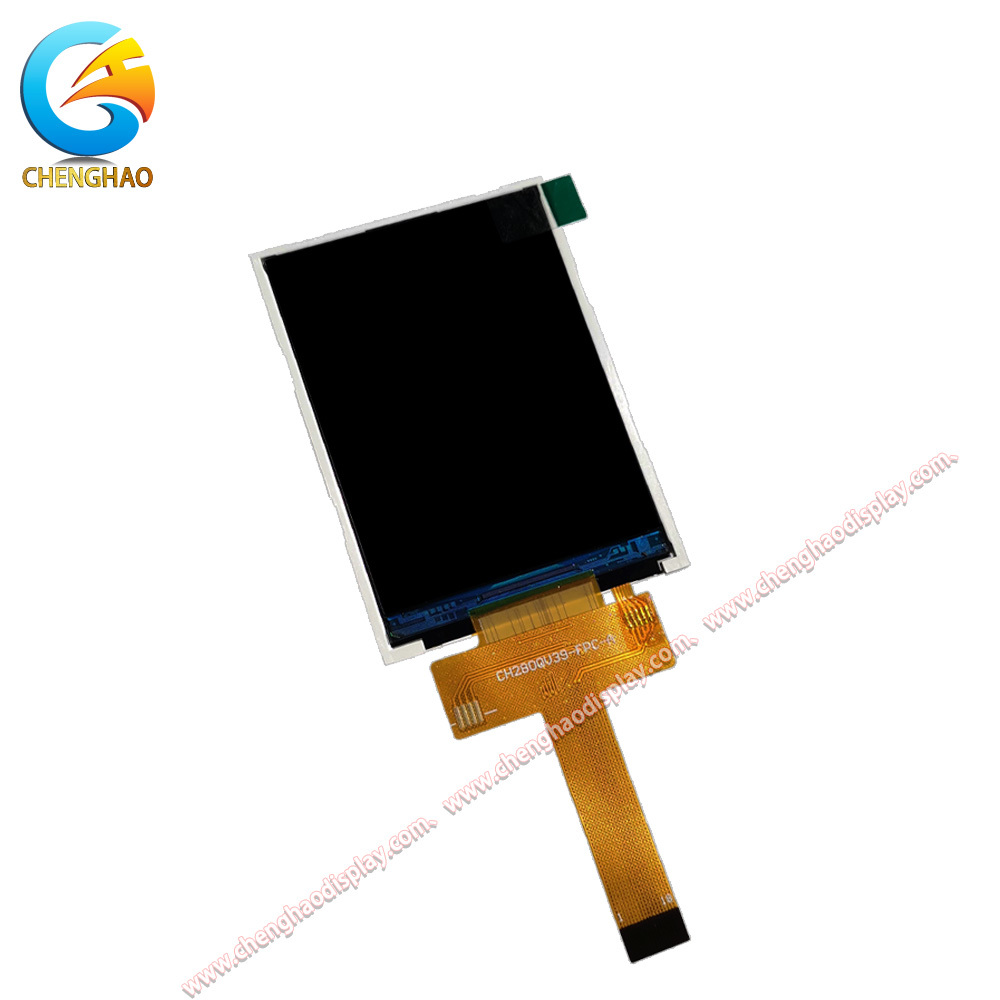

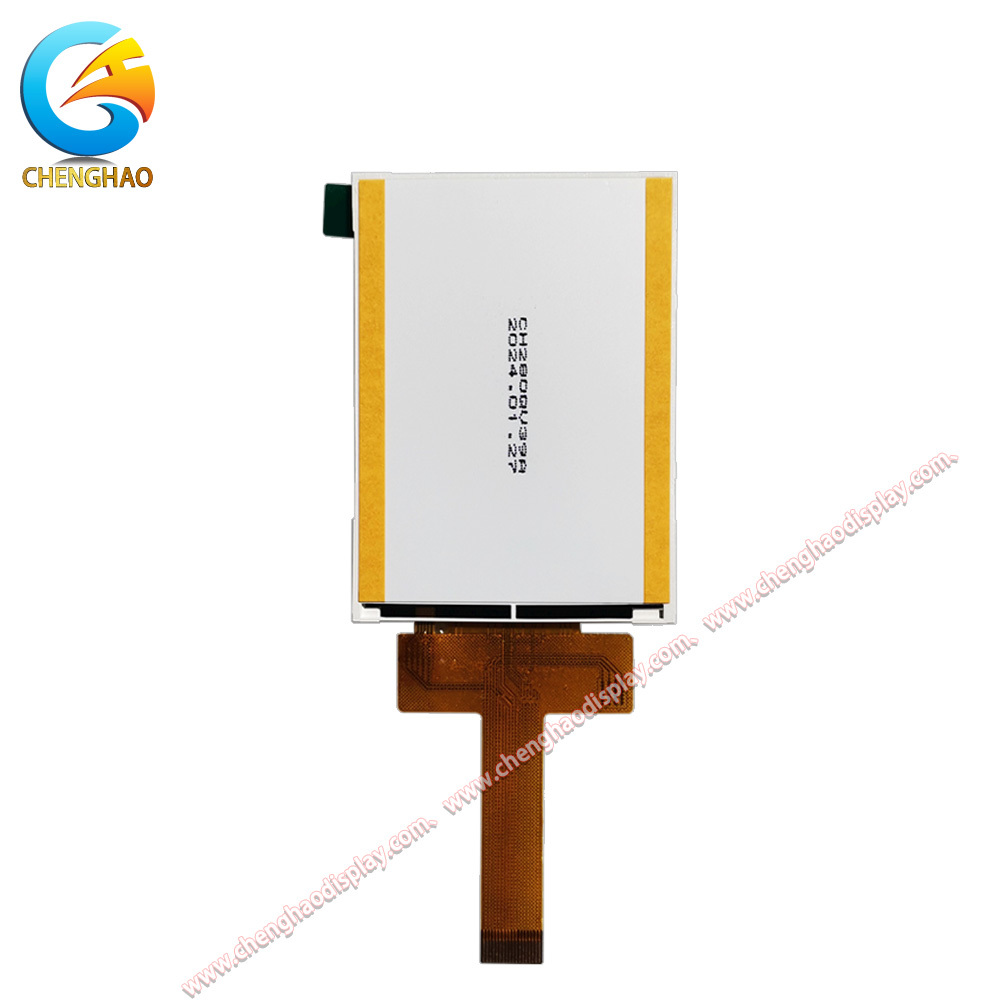

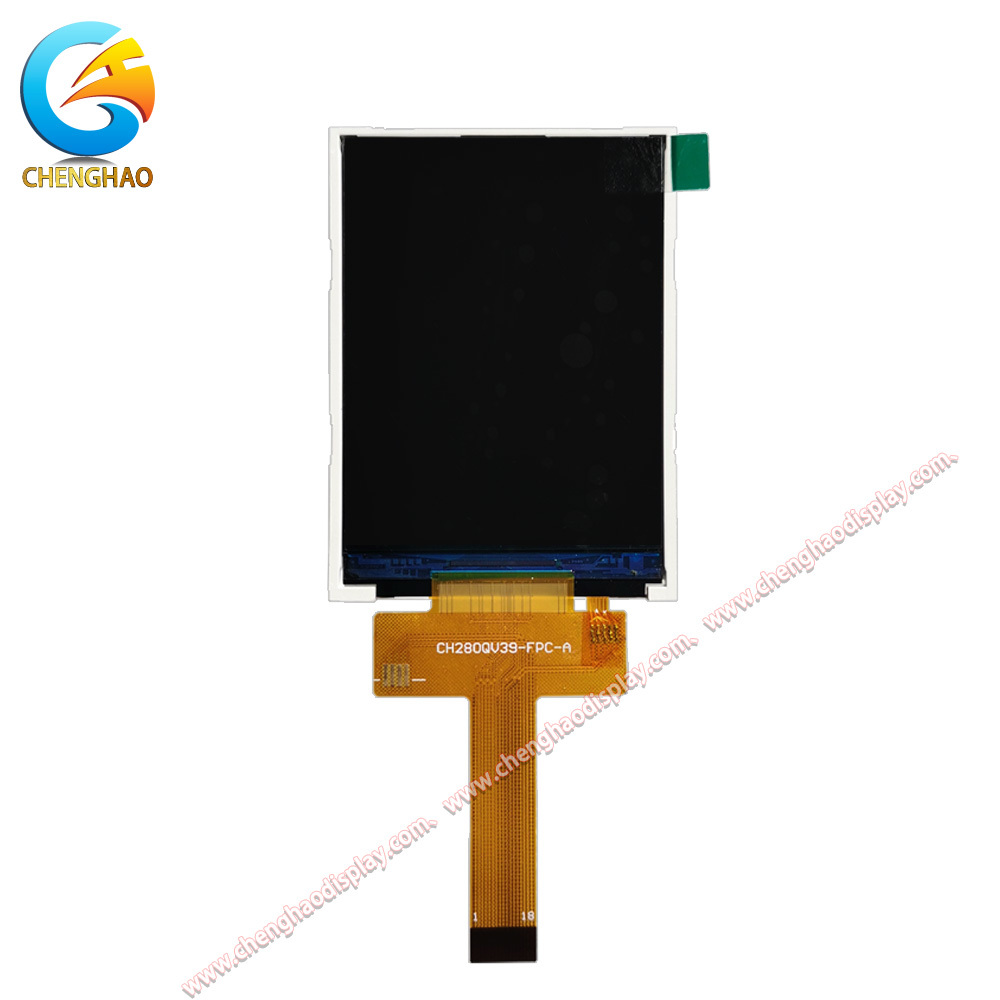

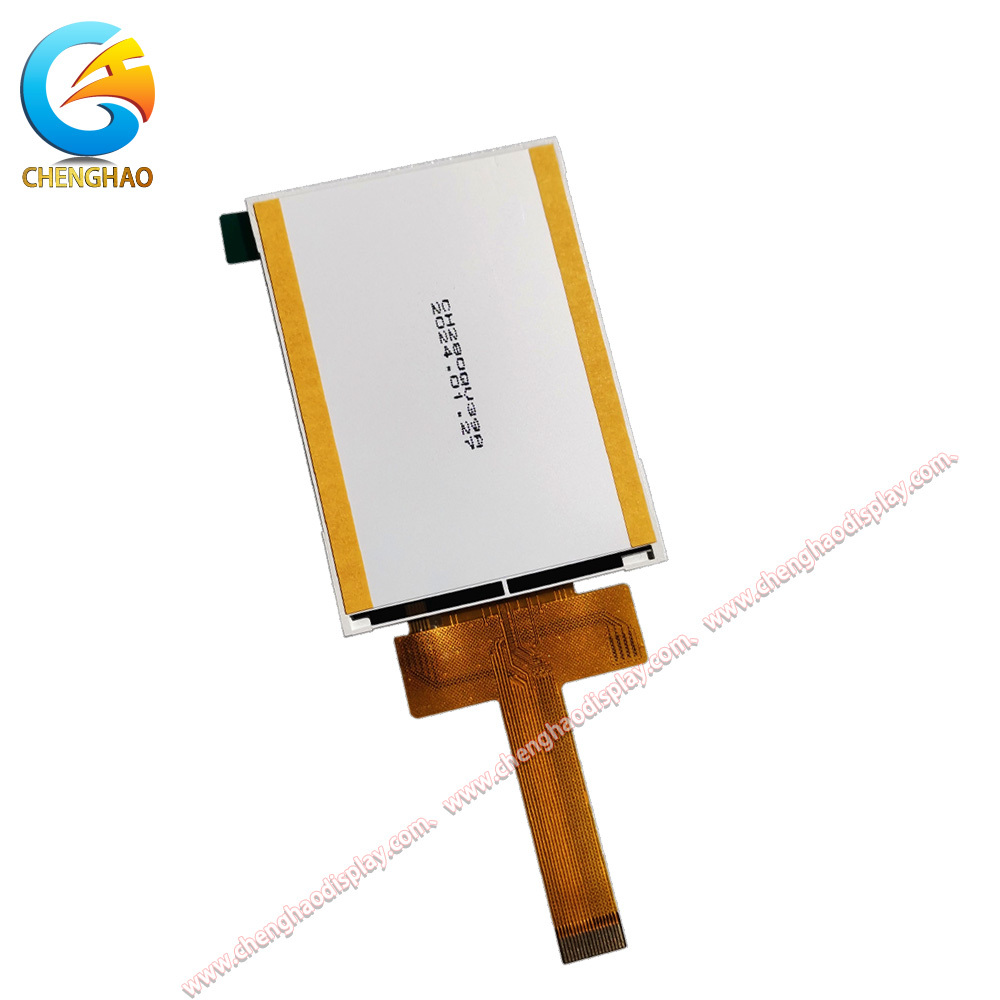

2.83인치 SPI TFT LCD 모듈 240x320 산업용 임베디드 애플리케이션용 소형 디스플레이 CH280QV39A

제품 설명

CH280QV39A는 산업용 및 임베디드 애플리케이션용으로 설계된 고성능 2.83인치 TFT LCD 디스플레이 모듈입니다. 240x320픽셀(240픽셀) 해상도의 컴팩트한 폼 팩터를 특징으로 합니다.RGB320 도트) 이 작은 크기의 디스플레이는 다양한 HMI(인간-기계 인터페이스) 솔루션에 적합한 선명하고 생생한 시각 효과를 제공합니다.

SPI 인터페이스로 설계된 CH280QV39A는 안정적이고 효율적인 데이터 전송을 제공하므로 다양한 마이크로 컨트롤러 플랫폼과 쉽게 통합할 수 있습니다. 디스플레이 모듈은 300cd/m²(일반)의 밝기로 작동하여 일반적인 실내 조명 조건에서 선명한 가시성을 보장합니다. 12시 방향은 최적의 시야각에서 일관된 화질을 제공합니다.

이 TFT 모듈은 -20~+70°C의 넓은 작동 온도 범위와 -30~+80°C의 보관 온도 범위를 지원하므로 까다로운 산업 환경에 적합합니다. 모듈에는 유연하고 컴팩트한 설치를 위해 18핀 FPC 커넥터가 함께 제공됩니다. 터치 기능이 포함되어 있지 않으므로 필요한 경우 맞춤형 터치 통합이 가능합니다.

추가 기능으로는 생생한 색상 재현과 선명한 이미지 품질을 보장하는 TFT 디스플레이 모드 기술이 있습니다. 이 모듈은 일반적인 순방향 전압이 3.0~3.2V이고 순방향 전류가 80mA인 LED 백라이트 기술을 사용하여 일관되고 에너지 효율적인 조명을 제공합니다.

CH280QV39A는 공간이 중요하지만 디스플레이 품질이 저하될 수 없는 휴대용 기기, 내장형 제어판, 스마트 홈 장치 및 다양한 IoT 애플리케이션에 이상적인 디스플레이 솔루션입니다. 이 소형 TFT LCD 모듈은 대각선 길이가 약 2.83인치이고 예상 활성 영역이 43.2x57.6mm로 화면 공간과 전체 모듈 설치 공간 간의 탁월한 균형을 제공합니다. SPI 인터페이스는 PCB 레이아웃을 단순화하고 핀 수 요구 사항을 줄여 호스트 컨트롤러와 직접 연결할 수 있습니다.

신뢰성을 염두에 두고 설계된 CH280QV39A는 산업 환경에서 지속적인 작동 요구 사항을 충족하는 견고한 구조를 갖추고 있습니다. 디스플레이는 전체 240x320 RGB 색 영역을 지원하여 사용자 인터페이스, 데이터 디스플레이 및 상태 표시기에 대한 풍부하고 상세한 시각적 콘텐츠를 제공합니다.

제품특징

1. 컴팩트한 2.83인치 디자인

CH280QV39A는 2.83인치(대각선)의 컴팩트한 화면 크기를 갖추고 있어 공간이 제한된 애플리케이션에 탁월한 선택입니다. 작은 설치 공간에 240x320 해상도를 구현해 과도한 인클로저 공간을 차지하지 않고도 선명하고 디테일한 영상을 제공합니다. 이 컴팩트한 폼 팩터는 특히 휴대용 의료용 모니터, 휴대용 산업용 측정기 및 웨어러블 제어 단말기에 적합합니다.

2. 간편한 통합을 위한 SPI 인터페이스

표준 SPI 인터페이스와 18핀 FPC 커넥터가 장착된 이 디스플레이 모듈은 PCB 레이아웃을 단순화하고 배선 복잡성을 줄입니다. SPI 통신 프로토콜은 병렬 인터페이스에 비해 더 적은 수의 I/O 핀을 필요로 하므로 다양한 마이크로 컨트롤러 및 내장 프로세서와 원활하게 통합될 수 있습니다. 이 기능은 디스플레이를 새로운 제품 설계에 통합하는 엔지니어의 개발 시간을 크게 줄여줍니다.

3. 넓은 작동 온도 범위

-20~+70°C의 작동 온도 범위와 -30~+80°C의 보관 범위를 갖춘 CH280QV39A는 까다로운 환경에서도 신뢰성을 갖도록 설계되었습니다. 실외 산업 장비, 공장 자동화 패널 또는 자동차 보조 디스플레이에 배포되는 이 모듈은 극한의 온도 조건에서도 일관된 성능을 유지합니다.

4. 실내 선명도를 위한 고휘도

300cd/m²의 일반 밝기는 의료 진단 장비, 스마트 홈 제어 패널 및 실험실 장비와 같은 실내 애플리케이션에 대한 뛰어난 가독성을 보장합니다. LED 백라이트 시스템은 3.0~3.2V의 일반적인 순방향 전압으로 효율적인 조명을 제공하여 깨끗하고 생생한 디스플레이 출력을 유지하면서 전력 소비를 최적화합니다.

5. 특정 요구 사항에 맞게 사용자 정의 가능

모든 Chenghao 디스플레이 모듈과 마찬가지로 CH280QV39A는 특정 애플리케이션 요구 사항을 충족하기 위해 FPC 커넥터 설계, 케이블 길이 및 백라이트 밝기 조정을 포함한 사용자 정의 옵션을 지원합니다. 이러한 유연성을 통해 OEM은 품질이나 성능을 저하시키지 않고 고유한 제품 디자인에 맞게 디스플레이를 최적화할 수 있습니다.

제품 도면

상세사양

맞춤형 소개

Chenghao Optoelectronic Co., Ltd.는 CH280QV39A 및 모든 TFT LCD 디스플레이 모듈에 대한 포괄적인 맞춤화 서비스를 제공하여 특정 응용 분야 요구 사항에 완벽하게 맞도록 보장합니다. 당사의 맞춤화 기능은 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈의 네 가지 주요 제품 범주에 걸쳐 있습니다.

FPC 커넥터 사용자 정의

FPC(Flexible Printed Circuit) 커넥터는 물리적 모양 및 핀 수 수정을 포함하여 PCB 레이아웃에 맞게 맞춤화할 수 있습니다. CH280QV39A의 표준 18핀 구성은 다양한 커넥터 위치, 케이블 길이 및 라우팅 요구 사항을 수용하도록 조정되어 전체 제품 조립을 단순화할 수 있습니다.

인터페이스 사용자 정의

표준 SPI 인터페이스 외에도 MCU(8비트/16비트 병렬), RGB, MIPI, LVDS 및 HDMI 인터페이스를 포함한 광범위한 디스플레이 인터페이스 옵션을 지원합니다. 이러한 유연성 덕분에 CH280QV39A 설치 공간을 다양한 컨트롤러 플랫폼 및 시스템 아키텍처에 맞게 조정할 수 있습니다.

밝기 사용자 정의

표준 밝기는 300cd/m²이지만 표준(200-300cd/m²), 고휘도(500+cd/m²), 실외 또는 햇빛에서도 읽을 수 있는 애플리케이션을 위한 초고휘도 옵션의 세 가지 계층에 걸쳐 밝기 조정을 제공합니다. 백라이트 LED 구성은 전력 소비 또는 최대 휘도에 맞게 최적화될 수 있습니다.

터치 패널 통합

사용자 상호 작용이 필요한 애플리케이션의 경우 CH280QV39A는 정전식 또는 저항식 터치 패널과 함께 사용할 수 있습니다. 정전식 터치는 멀티 터치 지원과 뛰어난 광학 선명도를 제공하는 반면, 저항막 터치는 산업 환경에 적합한 비용 효율적인 단일 터치 기능을 제공합니다.

추가 사용자 정의 옵션

또한 밝은 환경에서 반사를 줄이기 위한 눈부심 방지(AG) 표면 처리, 특정 두께와 모양 요구 사항을 충족하는 맞춤형 커버 유리, 향상된 내구성과 디스플레이 선명도를 위한 특수 광학 접합을 제공합니다.

모든 사용자 정의 서비스는 숙련된 엔지니어링 팀의 지원을 받으며 짧은 리드 타임과 경쟁력 있는 가격으로 프로젝트 마감일과 예산 요구 사항을 충족합니다.

적용사례

1. 휴대용 산업용 미터 디스플레이

컴팩트한 2.83인치 크기와 SPI 인터페이스 덕분에 CH280QV39A는 디지털 멀티미터, 오실로스코프 및 신호 분석기와 같은 휴대용 산업용 측정 장비에 이상적인 디스플레이입니다. 넓은 작동 온도 범위는 공장 환경에서 안정적인 성능을 보장하며, 240x320 해상도는 측정 데이터, 파형 및 상태 표시기에 대한 명확한 판독값을 제공합니다.

2. 스마트 홈 제어판

스마트 홈 애플리케이션에서 CH280QV39A는 벽걸이형 제어 패널, 온도 조절기 인터페이스 및 홈 자동화 허브를 위한 탁월한 디스플레이 역할을 합니다. 컴팩트한 설치 공간은 현대적인 미니멀리스트 디자인에 완벽하게 어울리며, 300cd/m²의 밝기는 실내 환경에서 편안한 시청을 보장합니다. SPI 인터페이스는 널리 사용되는 IoT 마이크로 컨트롤러와의 통합을 단순화하여 개발 시간과 BOM 비용을 모두 줄여줍니다.

3. 의료 모니터링 장치 디스플레이

공간이 제한된 휴대용 의료 장비의 경우 CH280QV39A는 환자 활력 징후 모니터링, 주입 펌프 인터페이스 및 진단 장치 디스플레이에 필요한 시각적 선명도를 제공합니다. 신뢰할 수 있는 LED 백라이트 시스템은 장치 수명 전반에 걸쳐 일관된 조명을 제공하며, 온도 변화에 따른 디스플레이의 안정적인 성능은 임상 환경에서 신뢰할 수 있는 작동을 보장합니다.

FAQ

Q1: CH280QV39A의 인터페이스 유형은 무엇입니까?

A: CH280QV39A는 통신에 SPI(Serial Peripheral Interface)를 사용합니다. 이 통신에는 최소한의 I/O 핀이 필요하며 대부분의 마이크로컨트롤러 및 임베디드 프로세서와 호환됩니다.

Q2: 이 디스플레이 모듈의 작동 온도 범위는 무엇입니까?

A: CH280QV39A는 -20~+70°C에서 안정적으로 작동하고 -30~+80°C에서 보관할 수 있으므로 산업 및 실외 애플리케이션에 적합합니다.

Q3: CH280QV39A에 터치 기능을 사용할 수 있나요?

A: 표준 CH280QV39A 모듈에는 터치 기능이 포함되어 있지 않습니다. 그러나 Chenghao는 귀하의 애플리케이션 요구 사항에 따라 정전식 및 저항성 터치 패널의 맞춤형 통합을 제공합니다.

Q4: 디스플레이 모듈에는 어떤 전원 공급 장치가 필요합니까?

A: LED 백라이트는 80mA에서 3.0~3.2V의 일반적인 순방향 전압으로 작동합니다. 디스플레이 컨트롤러의 특정 전력 요구 사항은 자세한 데이터시트에서 확인할 수 있습니다.

Q5: 내 프로젝트에 맞게 FPC 커넥터를 맞춤 설정할 수 있나요?

A: 예, Chenghao는 특정 PCB 레이아웃 요구 사항을 수용하기 위해 핀 수, 케이블 길이, 커넥터 위치 및 라우팅 구성을 포함한 완전한 FPC 사용자 정의를 제공합니다.

Q6: 이 모듈의 해상도와 디스플레이 모드는 무엇입니까?

A: CH280QV39A의 해상도는 240x320(240RGB320) 도트를 TFT 디스플레이 모드에서 사용하여 그래픽 사용자 인터페이스에 적합한 풍부한 색상 재현과 선명한 이미지 품질을 제공합니다.

Q7: 표준 사양 외에 어떤 사용자 정의 옵션을 사용할 수 있습니까?

A: Chenghao는 대체 디스플레이 인터페이스(MCU, RGB, MIPI, LVDS), 밝기 조정(표준에서 고휘도까지), 터치 패널 통합, AG 표면 처리 및 맞춤형 커버 유리를 포함한 광범위한 맞춤 설정을 제공합니다. 특정 요구 사항에 대해서는 엔지니어링 팀에 문의하세요.
