1.9 인치 170x320 IPS TFT LCD 용량 터치 디스플레이 모듈 8-비트 SPI 400 cd/m2 방수

제품 설명

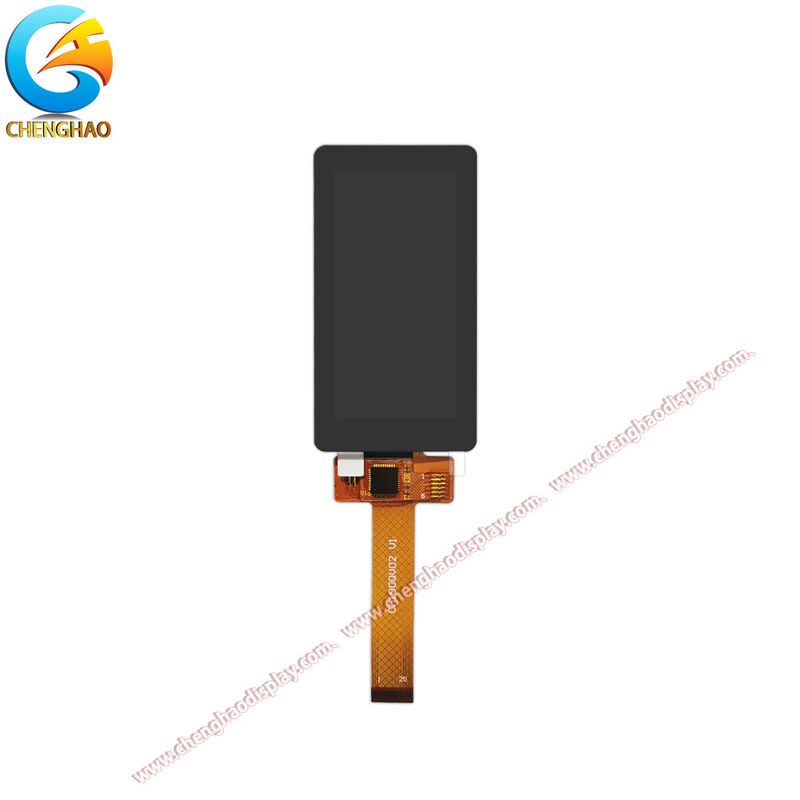

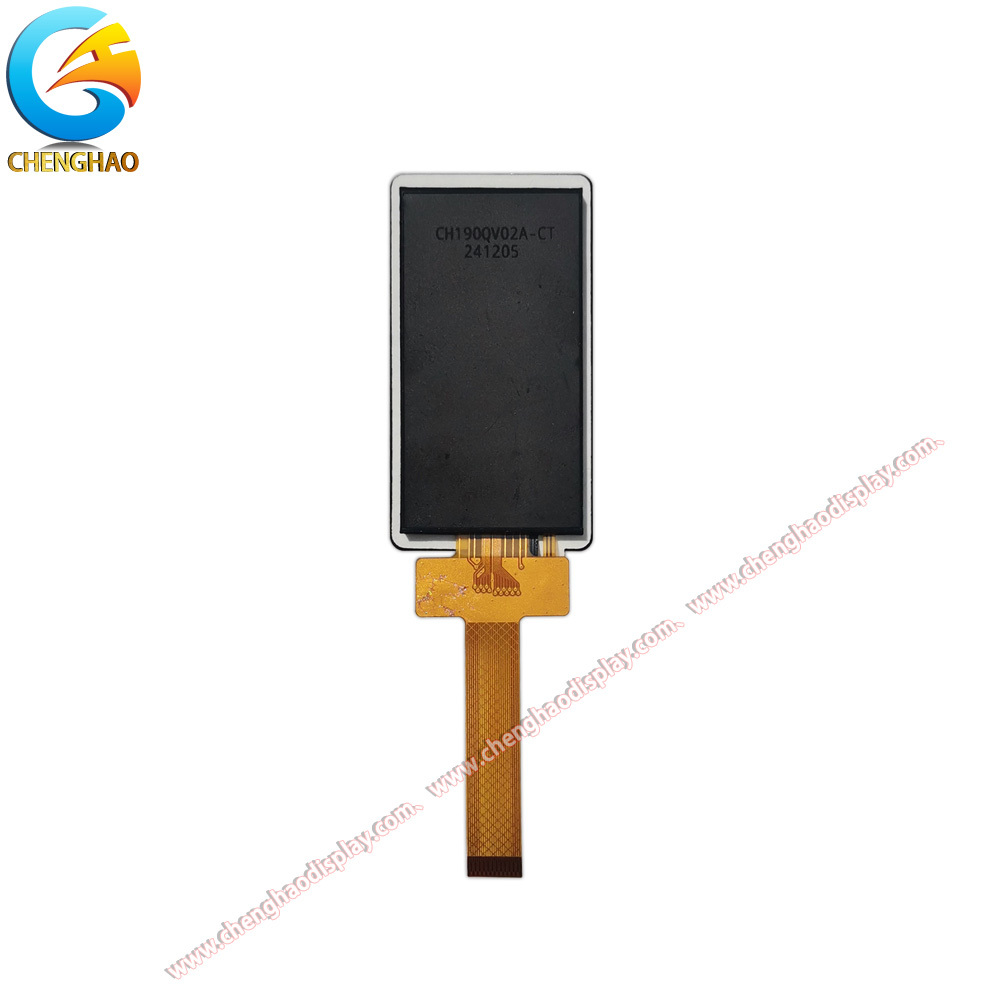

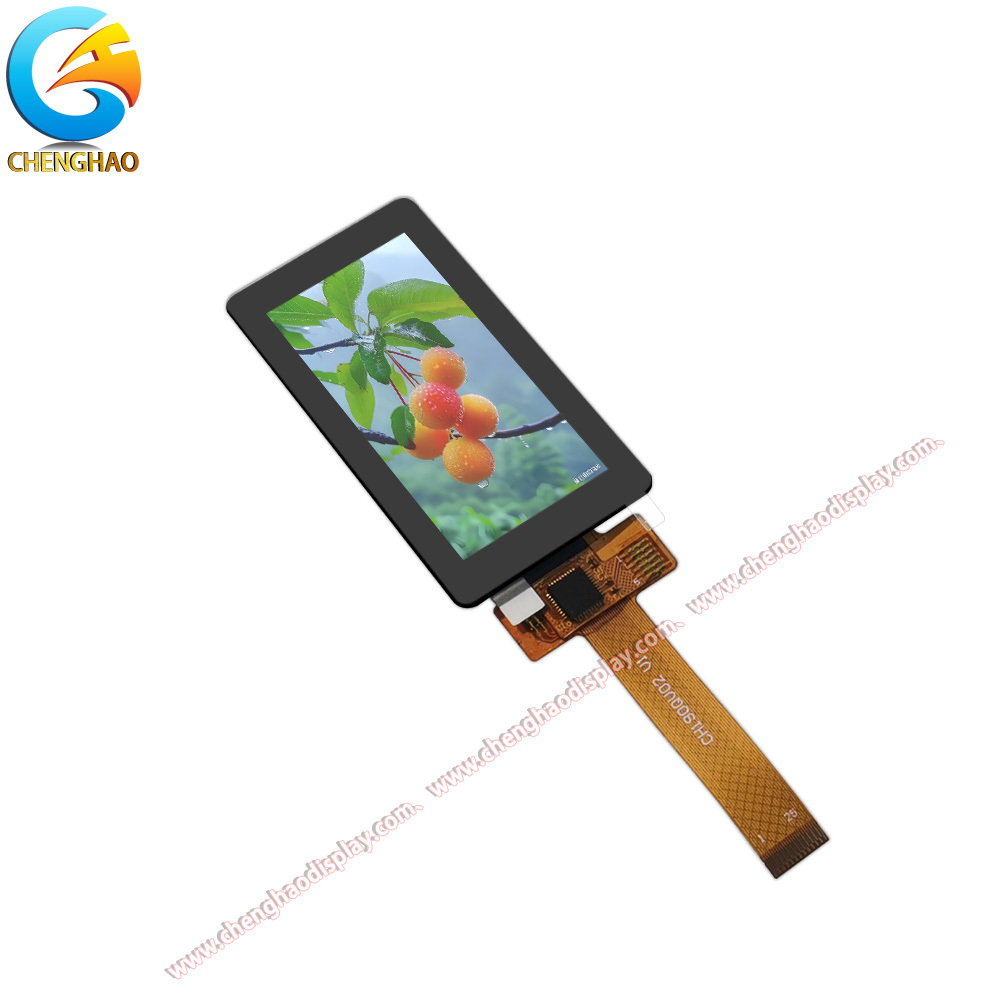

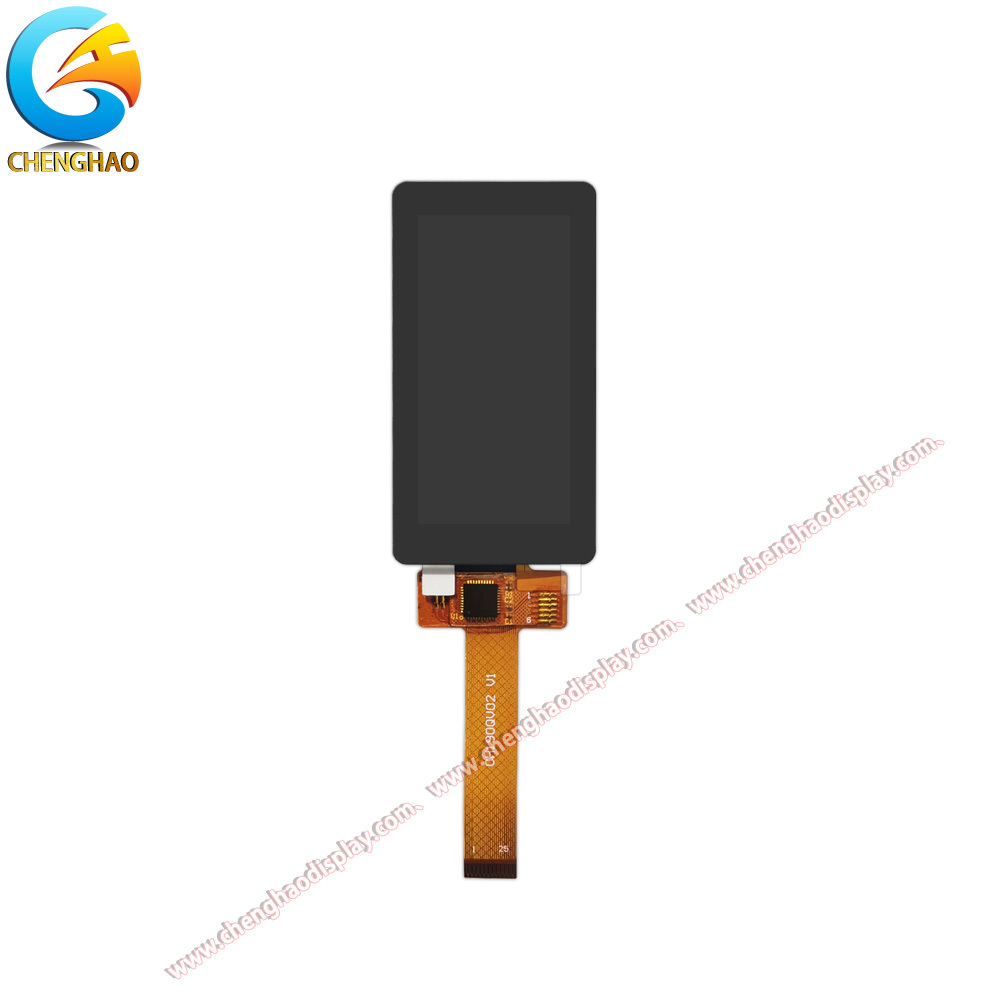

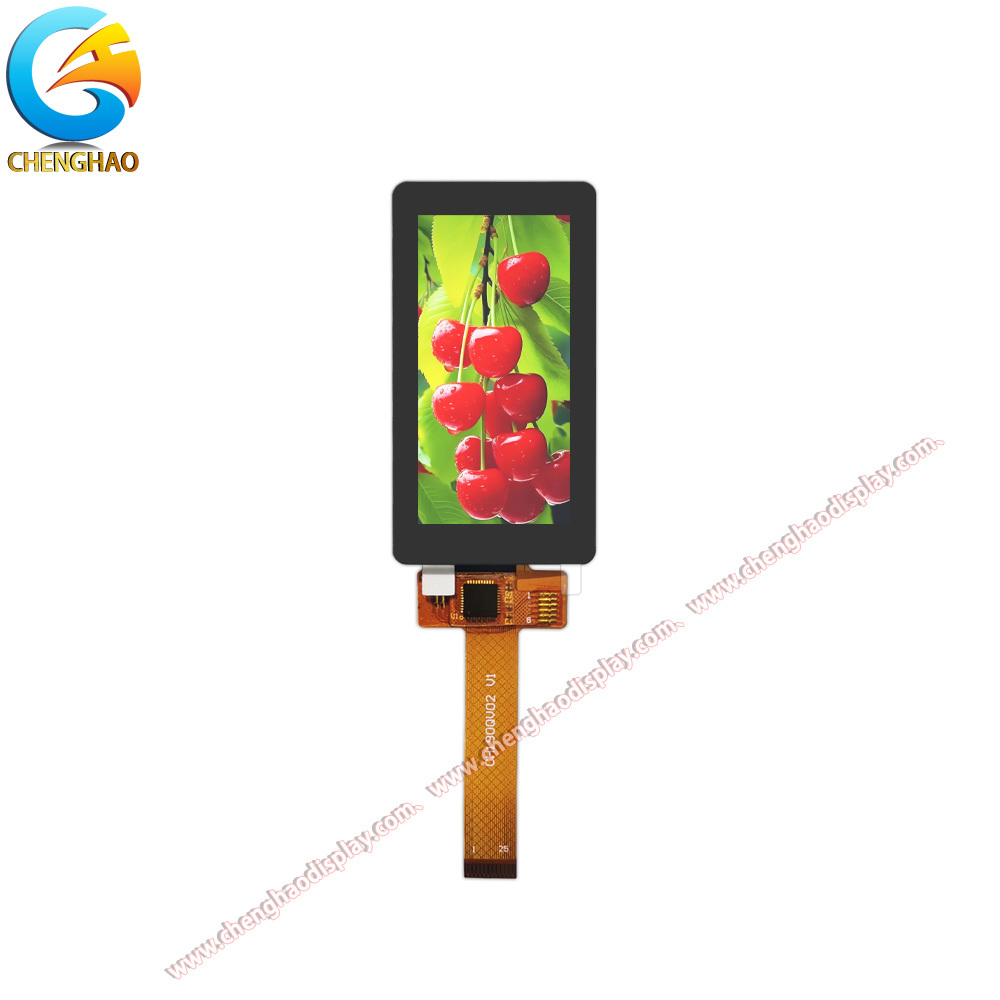

CH190QV02A-CT는 정전식 터치 기능이 통합된 고성능 소형 디스플레이가 필요한 애플리케이션을 위해 설계된 소형 1.9인치 TFT LCD 디스플레이 모듈입니다. 이 모듈은 투과형, 일반적으로 검정색 디스플레이 모드를 갖춘 IPS(In-Plane Switching) 패널 구성에서 170x320(RGB) 픽셀 해상도를 특징으로 하며 거의 모든 방향에서 일관된 색상 재현과 넓은 시야각으로 탁월한 이미지 품질을 제공합니다.

400cd/m2의 밝기 등급을 갖춘 이 디스플레이 모듈은 주변 조명 조건에서 가독성이 중요한 실내 및 실외 환경 모두에 매우 적합합니다. 이 모듈은 4라인 8비트 SPI 및 i80 시스템 8비트 병렬 인터페이스를 포함한 듀얼 인터페이스 옵션을 지원하여 광범위한 마이크로컨트롤러 및 임베디드 시스템과의 유연한 통합을 제공합니다.

통합 정전식 터치 패널(CTP)은 안정적이고 반응성이 뛰어난 터치 입력을 위해 I2C 통신 프로토콜을 활용하므로 별도의 터치 컨트롤러 통합이 필요하지 않습니다. 전체 모듈 크기는 49.72mm x 25.80mm(TFT OD)이고 활성 영역은 42.72mm x 22.70mm이며 LENS 외부 치수는 55.83mm x 29.50mm입니다. 디스플레이는 표면 보호를 위해 0.7mm 두께의 유리 커버 렌즈를 사용합니다.

방수 구조와 25핀 FPC 커넥터(FH35C-25S-0.3SHW(50))로 설계된 이 모듈은 안정적인 신호 연결을 유지하면서 까다로운 작동 환경을 견딜 수 있습니다. 이 모듈은 2.8~3.3V의 전압 범위 내에서 작동하며 공간 효율성과 디스플레이 품질이 중요한 요구 사항인 산업 제어, 의료 장비, 스마트 홈 장치, 휴대용 기기 및 IoT 단말기 애플리케이션에 적합합니다.

정전식 터치 인터페이스는 멀티 터치 제스처를 지원하여 메뉴 기반 인터페이스 및 제어판 애플리케이션에서 사용자 상호 작용을 향상시킵니다. IPS 기술은 디스플레이가 모든 방향에서 최대 80도의 시야각에서 뛰어난 대비와 색상 정확도를 유지하도록 보장하므로 여러 사용자가 동시에 화면을 봐야 하거나 최종 제품 인클로저 내에서 디스플레이가 다양한 각도로 배치될 수 있는 장치에 이상적입니다.

제품특징

1. 170x320 해상도의 컴팩트한 1.9인치 IPS 디스플레이

CH190QV02A-CT는 고급 IPS(In-Plane Switching) 기술을 활용하여 컴팩트한 1.9인치 폼 팩터에서 뛰어난 시청 성능을 제공합니다. 중심에서 벗어난 각도에서 색상 변화 및 대비 저하가 발생하는 표준 TN 패널과 달리 이 IPS 모듈은 모든 방향에서 전체 80도 시야각에 걸쳐 일관된 색상 정확도와 이미지 품질을 유지합니다. 170x320 픽셀 해상도는 42.72mm x 22.70mm에 불과한 작은 활성 영역 내에서 선명하고 읽기 쉬운 텍스트와 상세한 그래픽을 제공하므로 휴대용 기기, 의료용 프로브 및 모든 밀리미터가 중요한 소형 HMI 패널과 같이 공간이 제한된 애플리케이션에 이상적입니다.

2. 햇빛에서도 읽을 수 있는 400cd/m2 밝기

400cd/m2의 밝기 등급을 갖춘 이 디스플레이 모듈은 실내 및 반실외 환경 모두에서 탁월한 가독성을 제공합니다. 고휘도 백라이트는 창고 바닥 터미널, 실외 모니터링 장비 또는 자동차 대시보드 디스플레이와 같은 밝은 주변 조명 조건에서도 화면 콘텐츠를 계속 볼 수 있도록 보장합니다. IPS 패널의 자연스러운 높은 명암비와 결합된 400cd/m2 백라이트는 다양한 애플리케이션 시나리오에서 사용자 경험을 향상시키는 생생한 색상과 깊은 검정색을 제공합니다.

3. I2C 인터페이스를 갖춘 통합 정전식 터치

이 모듈에는 별도의 터치 구성 요소를 조달하고 조립하는 복잡성을 제거하는 공장에서 결합된 정전식 터치 패널(CTP)이 함께 제공됩니다. 터치 컨트롤러는 업계 표준 I2C 프로토콜을 통해 통신하므로 추가 드라이버 개발 없이 대부분의 주류 마이크로컨트롤러와 원활하게 통합될 수 있습니다. 0.7mm 두께의 유리 커버 렌즈는 탁월한 터치 감도와 광학 선명도를 유지하면서 견고한 표면 보호 기능을 제공합니다. 이 통합 솔루션은 BOM 비용을 줄이고 PCB 공간을 절약하며 제품 개발자의 출시 기간을 단축합니다.

4. 듀얼 인터페이스 유연성: SPI 및 i80 병렬

CH190QV02A-CT는 4라인 8비트 SPI와 i80 시스템 8비트 병렬 인터페이스 모드를 모두 지원하므로 설계자는 애플리케이션에 가장 적합한 인터페이스를 자유롭게 선택할 수 있습니다. SPI 모드는 GPIO 가용성이 제한된 시스템에 이상적이며 디스플레이 제어를 위해 최소한의 핀 연결만 필요합니다. i80 병렬 인터페이스는 더 높은 데이터 처리량을 제공하므로 빈번한 화면 업데이트나 애니메이션 콘텐츠가 필요한 애플리케이션에 적합합니다. 이 듀얼 인터페이스 설계는 STM32, ESP32, Renesas를 포함한 광범위한 MCU 플랫폼과의 호환성을 보장합니다.

5. 가혹한 환경에 적합한 방수구조

전용 방수 구조로 설계된 이 LCD 모듈은 습기, 먼지 또는 응결이 존재할 수 있는 환경에서도 안정적으로 작동하도록 설계되었습니다. 0.7mm 커버 유리 및 DST(양면 테이프) 구조와 결합된 LENS 및 FPC 어셈블리 주변의 보호 밀봉은 액체 및 미립자의 유입을 방지하는 장벽을 만듭니다. 따라서 이 모듈은 환경 탄력성이 중요한 요구 사항인 실외 장비, 식품 가공 기계, 의료 멸균 영역 및 산업 자동화 시스템에 탁월한 선택입니다.

제품 도면

상세사양

맞춤형 소개

Shenzhen Chenghao Optoelectronic Co., Ltd.는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈에 대한 포괄적인 맞춤화 서비스를 제공합니다. 디스플레이 모듈 제조 분야에서 다년간의 경험을 바탕으로 우리는 기성 디스플레이 솔루션이 항상 모든 응용 분야의 특정 요구 사항을 충족하지는 않는다는 것을 알고 있습니다. 우리 엔지니어링 팀은 고객과 긴밀히 협력하여 고유한 설계 제약, 환경 조건 및 성능 목표를 해결하는 맞춤형 디스플레이 솔루션을 개발합니다.

FPC 사용자 정의:우리는 맞춤형 형상 구조, 골드 핑거 형상 및 핀 수 조정을 포함한 유연한 FPC(Flexible Printed Circuit) 설계 및 제조 서비스를 제공합니다. 특정 커넥터 방향, 연장된 케이블 길이 또는 추가 EMI 차폐가 필요한 경우 당사의 FPC 사용자 정의 기능은 기본 PCB 설계와의 원활한 통합을 보장합니다.

인터페이스 사용자 정의:당사의 모듈은 SPI, MCU, RGB, MIPI, LVDS, eDP 및 HDMI를 포함한 다양한 인터페이스 옵션을 지원합니다. 선호하는 MCU 또는 애플리케이션 프로세서에 맞게 구동 방식을 조정하여 시스템 아키텍처에서 레벨 시프터 또는 프로토콜 변환기의 필요성을 줄일 수 있습니다.

밝기 사용자 정의:귀하의 응용 프로그램 환경에 따라 표준 밝기 수준(200-300cd/m2), 고휘도 옵션(500cd/m2 이상) 및 조정 가능한 백라이트 구성을 제공합니다. CH190QV02A-CT의 경우 표준 400cd/m2 밝기를 특정 실내 또는 실외 가시성 요구 사항에 맞게 맞춤 설정할 수 있습니다.

터치 패널 옵션:당사는 귀하의 애플리케이션 요구 사항에 따라 정전식 터치(CTP), 저항막식 터치 및 노터치 구성을 제공합니다. 장갑 조작이나 스타일러스 입력이 필요한 장치의 경우 저항막 터치를 사용할 수 있습니다. 멀티 터치 제스처와 원활한 사용자 상호 작용을 요구하는 최신 인터페이스를 위해 당사의 정전식 터치 솔루션은 탁월한 반응성을 제공합니다.

눈부심 방지(AG) 처리:밝은 환경에서 가독성을 높이기 위해 주변광 반사를 줄이는 눈부심 방지 표면 처리를 제공합니다. 이는 화면 눈부심으로 인해 유용성이 저하될 수 있는 실외 장치, 자동차 디스플레이 및 의료 장비에 특히 유용합니다.

유리 커버 렌즈 사용자 정의:당사의 유리 커버 렌즈 맞춤 서비스를 통해 두께(0.5mm ~ 2.0mm), 모양(둥근 모서리, 노치 또는 특수 컷아웃), 색상(흰색, 검정색 또는 맞춤형) 및 실크스크린 인쇄(로고, 아이콘 또는 장식 테두리)를 조정할 수 있습니다. CH190QV02A-CT는 검정색 실크스크린 테두리가 있는 0.7mm 커버 렌즈를 특징으로 하며, 귀하의 제품 디자인 미학과 일치하도록 이러한 매개변수를 수정할 수 있습니다.

유연한 MOQ와 신속한 프로토타이핑 기능을 갖춘 Chenghao는 제품 개발 주기를 가속화하고 출시 시간을 단축하는 맞춤형 디스플레이 솔루션을 위한 이상적인 파트너입니다.

적용사례

1. 산업용 휴대용 단말기

컴팩트한 1.9인치 폼 팩터와 방수 구조를 갖춘 CH190QV02A-CT는 창고 관리, 물류 추적 및 현장 서비스 애플리케이션에 사용되는 휴대용 산업용 단말기에 탁월한 선택입니다. 170x320 픽셀 해상도는 한 손으로 조작할 수 있을 만큼 작은 장치 공간을 유지하면서 재고 목록, 바코드 스캔 결과 및 탐색 프롬프트를 표시하는 데 충분한 화면 공간을 제공합니다. 400cd/m2 밝기는 실내 창고와 실외 적재 공간 모두에서 가독성을 보장하며 정전식 터치 인터페이스를 통해 물리적 키패드 없이도 직관적인 메뉴 탐색 및 데이터 입력이 가능합니다. 방수 구조는 산업 환경에서 발생하는 습기와 먼지로부터 디스플레이를 보호하여 장치 수명을 연장하고 유지 관리 요구 사항을 줄입니다.

2. 의료 모니터링 장치

의료 분야에서 CH190QV02A-CT는 크기, 신뢰성 및 디스플레이 품질이 중요한 휴대용 진단 장비 및 환자 모니터링 장치에 매우 적합합니다. IPS 기술은 넓은 시야각에서 일관된 색상 재현과 대비를 제공합니다. 이는 시술 중 다양한 위치에서 디스플레이를 봐야 하는 의료 전문가에게 필수적입니다. 정전식 터치 인터페이스는 적절하게 구성되면 장갑을 낀 손으로도 작동이 가능하므로 위생 프로토콜에 장벽 보호가 필요한 임상 환경에 적합합니다. 모듈의 넓은 작동 온도 범위와 방수 설계 덕분에 주기적인 세척 및 소독을 견뎌야 하는 멸균 가능 의료 기기에도 적합합니다.

3. 스마트 홈 제어판

CH190QV02A-CT의 슬림한 프로필과 통합 터치 기능은 스마트 홈 제어 패널, 온도 조절 장치 및 환경 모니터링 인터페이스를 위한 이상적인 디스플레이 솔루션을 만듭니다. 1.9인치 디스플레이는 온도 판독값, 습도 수준, 시스템 상태 아이콘 및 터치 기반 컨트롤을 표시할 수 있을 만큼 크며 벽에 장착하거나 홈 자동화 장비에 통합할 때 눈에 띄지 않게 유지됩니다. 듀얼 인터페이스 옵션(SPI 및 i80)은 널리 사용되는 스마트 홈 컨트롤러 및 IoT 게이트웨이 플랫폼과의 통합을 위한 유연성을 제공하는 동시에 400cd/m2 밝기는 어두운 조명의 복도부터 햇볕이 잘 드는 거실까지 다양한 실내 조명 조건에서도 디스플레이를 계속 읽을 수 있도록 보장합니다.

FAQ

Q1: 이 디스플레이 모듈을 실외에서 사용할 수 있습니까?

예, CH190QV02A-CT는 400cd/m2 백라이트 밝기를 갖추고 있어 반실외 환경과 그늘진 실외 공간에서 우수한 가독성을 제공합니다. 직사광선 적용의 경우 특정 조명 조건에서 디스플레이를 평가하는 것이 좋습니다. 당사의 맞춤형 서비스는 필요한 경우 밝기를 500cd/m2 이상으로 높일 수도 있습니다.

Q2: 이 모듈의 인터페이스 전압 레벨은 무엇입니까?

이 모듈은 표준 3.3V 로직 시스템과 호환되는 2.8~3.3V의 I/O 전압에서 작동합니다. 시스템이 다른 로직 레벨(예: 1.8V 또는 5V)을 사용하는 경우 적절한 레벨 변환 솔루션에 대한 권장 사항을 제공할 수 있습니다.

Q3: 정전식 터치 패널은 멀티 터치 제스처를 지원합니까?

예. 통합 정전식 터치 컨트롤러는 탭, 더블 탭, 스와이프, 핀치 줌 등 기본적인 멀티 터치 제스처를 지원합니다. I2C 인터페이스는 원활한 사용자 상호 작용을 위해 반응형 터치 데이터 전송을 제공합니다. 의료 또는 산업 분야에 필요한 경우 장갑을 낀 손으로 조작할 수 있도록 터치 패널을 맞춤 설정할 수도 있습니다.

Q4: 이 모델의 최소 주문 수량(MOQ)은 얼마입니까?

이 모델에 대한 표준 MOQ는 합리적인 최소 배치부터 시작됩니다. 프로토타입 제작 및 소규모 생산을 위해 샘플 수량을 제공합니다. 귀하의 프로젝트 요구 사항에 따른 특정 MOQ 정보는 당사 영업팀에 문의하십시오.

Q5: FPC 커넥터나 케이블 길이를 맞춤 설정할 수 있나요?

전적으로. 맞춤화 소개에서 설명한 대로 커넥터 유형, 핀 수, 케이블 길이 및 골드 핑거 디자인을 포함한 완전한 FPC 맞춤화를 제공합니다. 표준 FH35C-25S-0.3SHW(50) 커넥터 구성이 PCB 레이아웃과 일치하지 않는 경우 당사 엔지니어링 팀은 적절한 적합성과 안정적인 연결을 보장하기 위해 맞춤형 FPC 솔루션을 설계할 수 있습니다.

Q6: 디스플레이가 배터리 구동 장치에 적합합니까?

Q7: 모듈에 RoHS 인증이 제공됩니까?

예, 모든 Shenzhen Chenghao Optoelectronic Co., Ltd. 제품은 RoHS 지침을 준수하여 제조되었습니다. 당사의 제조 공정은 엄격한 환경 및 품질 관리 표준을 따릅니다. RoHS 인증 문서는 요청 시 제공됩니다.
