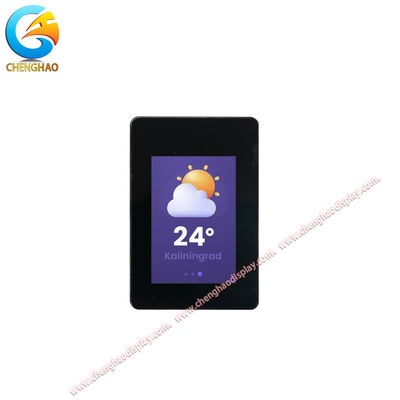

산업 응용을 위한 1.14 인치 IPS TFT LCD 모듈 SPI 인터페이스 넓은 온도

제품 설명

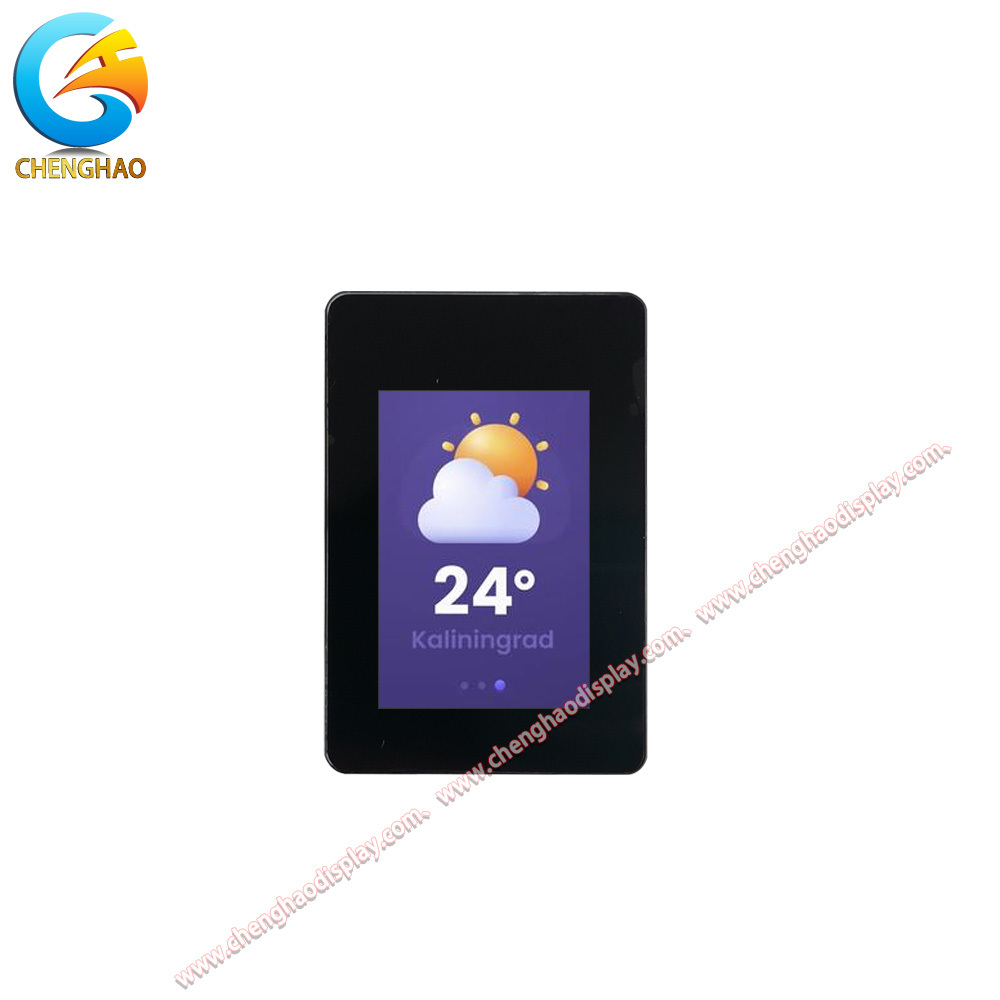

CH114QV01A-L-PA는 공간 제한 환경에서 신뢰할 수있는 디스플레이 성능을 필요로하는 산업 및 임베디드 애플리케이션을 위해 설계된 1.14 인치 IPS TFT LCD 모듈입니다.이 작은 형식 요소 디스플레이는 135 × RGB × 240 점의 해상도를 갖추고 있습니다, 사용자 인터페이스, 상태 표시기 및 데이터 시각화 패널에 적합한 명확하고 날카로운 시각을 제공합니다.

첨단 IPS (In-Plane Switching) 기술로 제작된 이 TFT LCD 모듈은 80/80/80/80도라는 뛰어난 전체 시야 각도를 제공합니다.거의 모든 방향에서 일관된 색상 재생과 이미지 품질을 보장합니다.일반적으로 검정 상태의 전송 화면 모드는 탁월한 대비 비율을 제공하여 실내 및 제어 된 조명 환경에 이상적입니다.

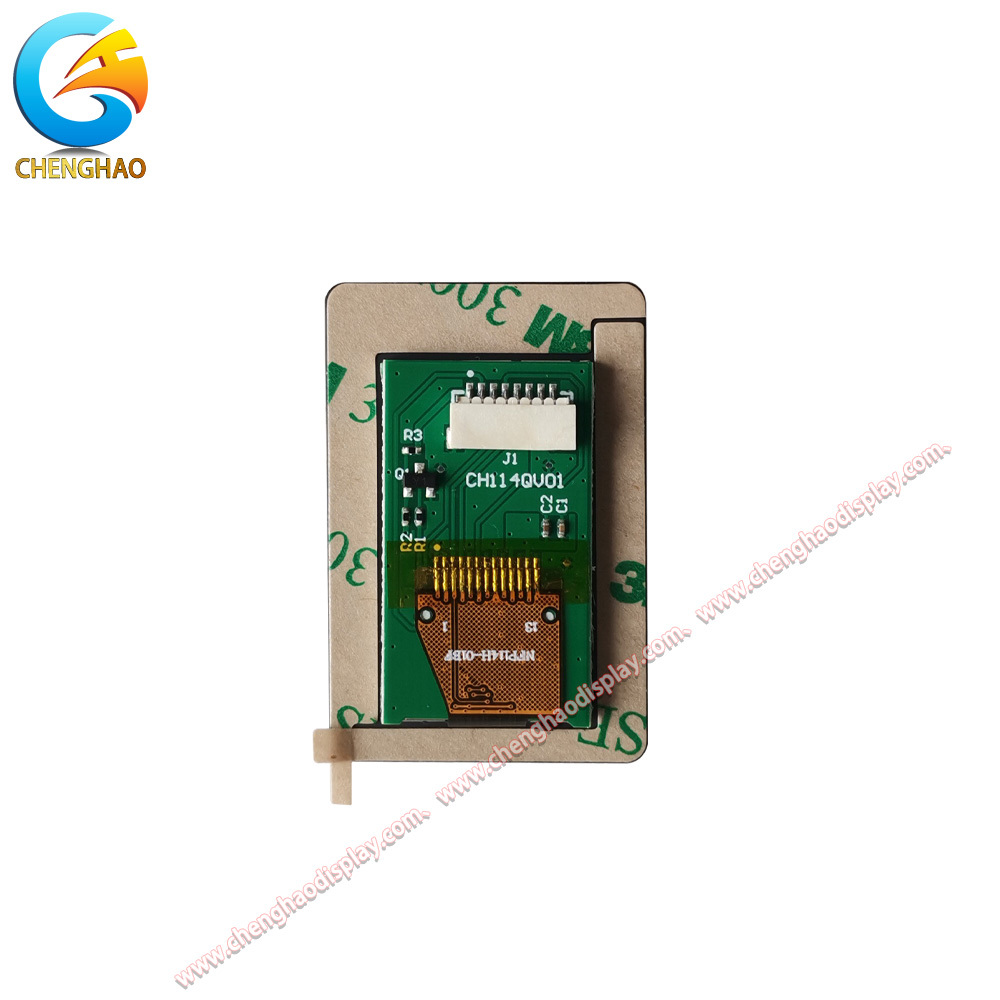

이 모듈은 SPI (Serial Peripheral Interface) 통신 프로토콜을 사용하며, 이는 필요한 연결 핀의 수를 FPC에서 8 핀으로 크게 줄입니다.이 단순화된 인터페이스 아키텍처는 CH114QV01A-L-PA를 특히 GPIO 자원이 제한되어 있는 마이크로 컨트롤러와 임베디드 시스템과의 통합에 적합하게 만듭니다..

350 cd/m2의 전형적인 밝기로 이 디스플레이는 대부분의 실내용용용에 충분한 밝기를 제공하면서 에너지 효율을 유지합니다.모듈은 -20°C에서 +70°C까지 광범위한 온도 범위에서 안정적으로 작동하도록 설계되었습니다.-30°C에서 +80°C까지 저장할 수 있어 까다로운 산업 환경에서 안정적인 성능을 보장합니다.

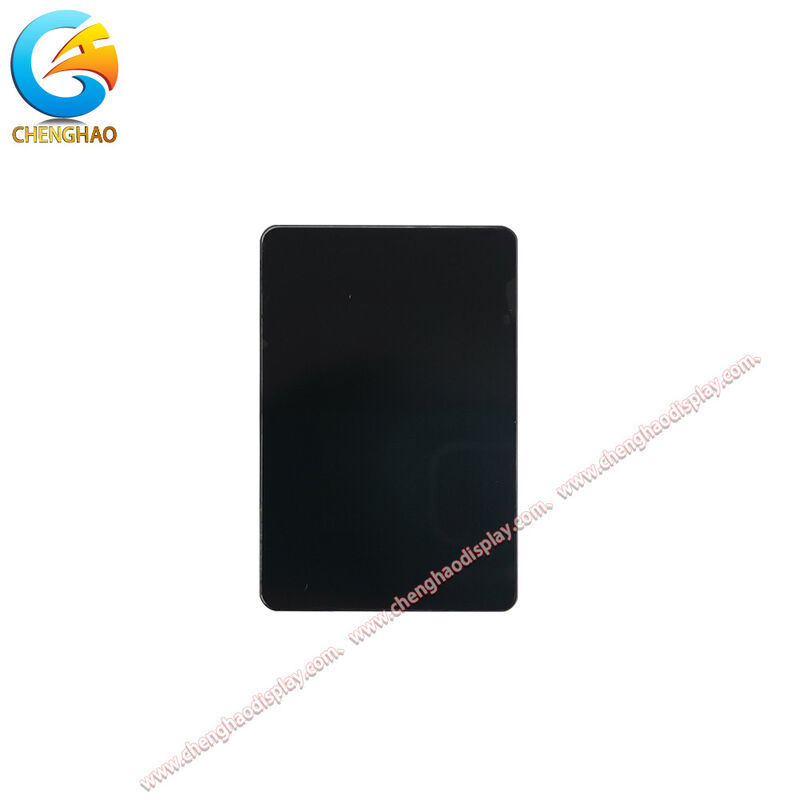

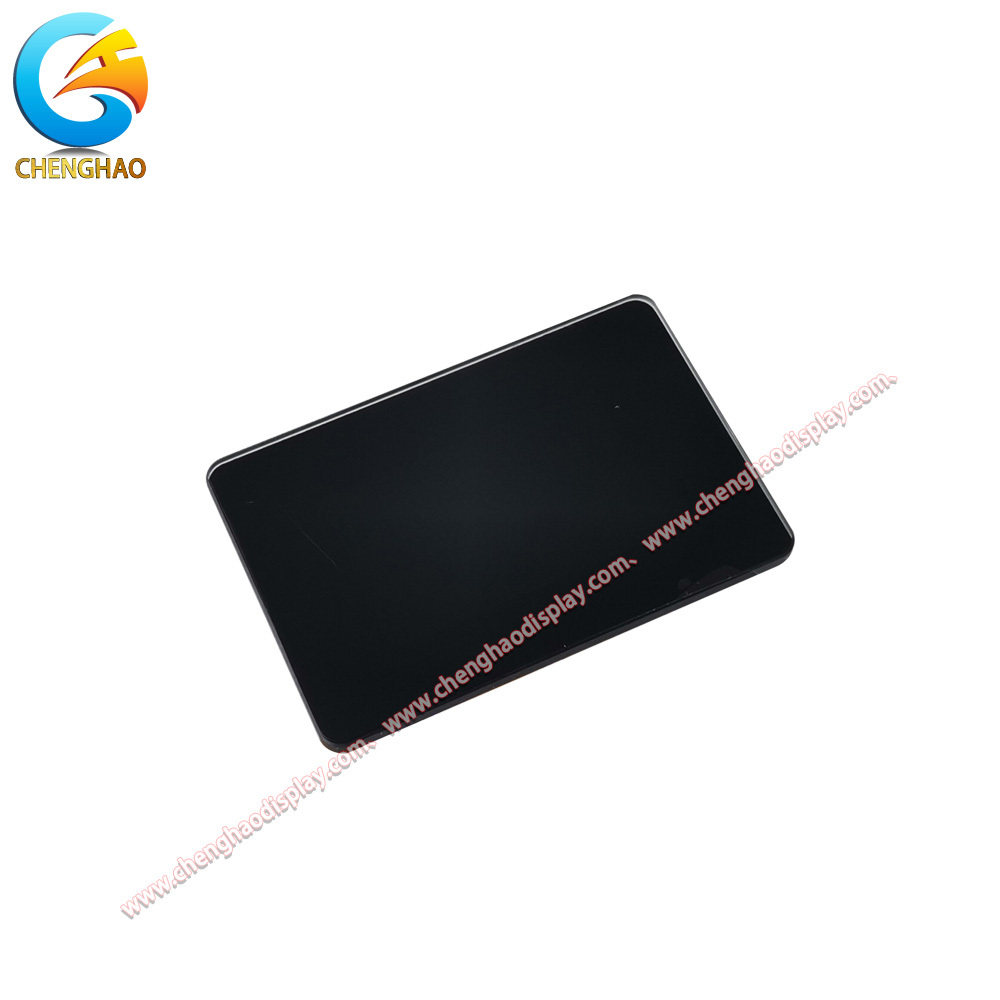

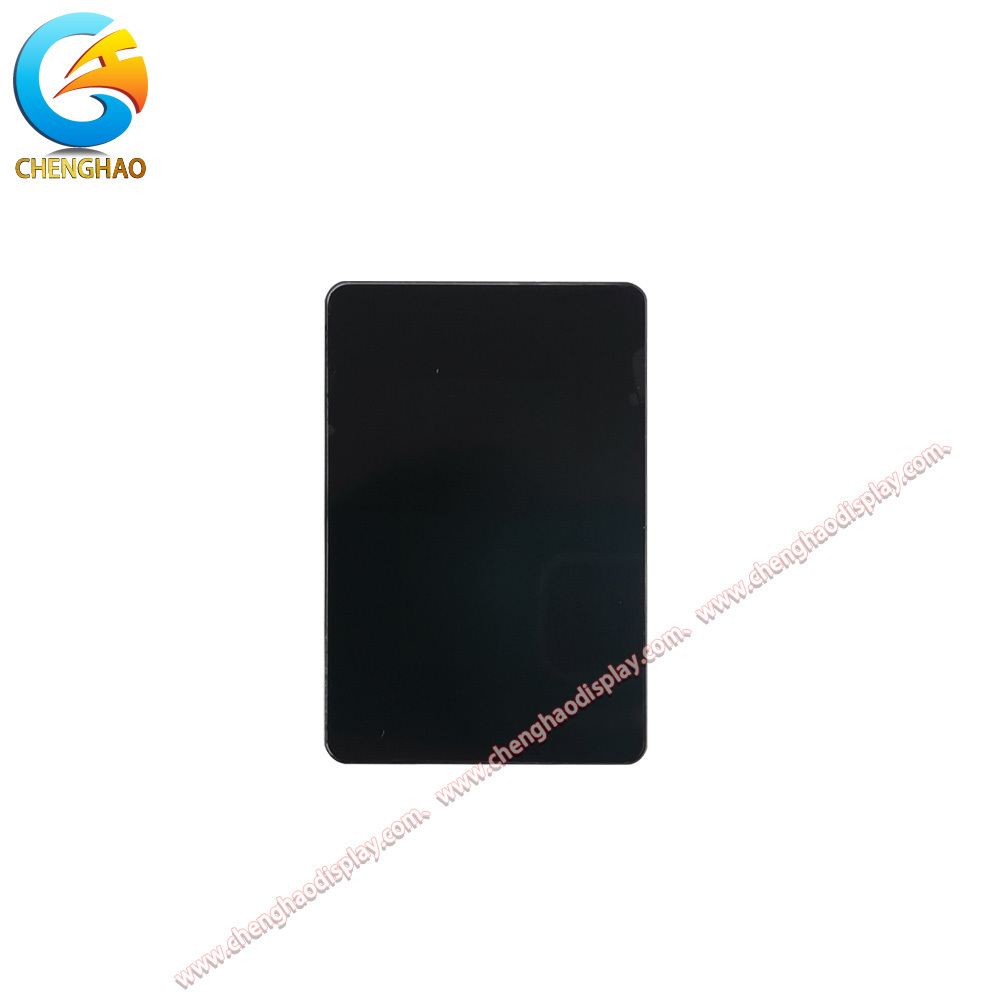

이 모듈의 특징은 1.8mm 두께의 통합된 유리 렌즈 보호 커버입니다.터치 기능을 사용하지 않고 기본 TFT 패널에 대한 향상된 기계적 보호를 제공합니다.이 견고한 구조는 물리적 내구성이 필수적이지만 용량 터치 상호 작용이 필요하지 않은 응용 프로그램에 적합합니다.

액티브 영역은 전체 TFT 윤곽 차원 (27.80×31.00 mm) 내에서 14.86×24.91 mm를 측정합니다.휴대용 및 휴대용 장치에 대한 디스플레이 부동산과 컴팩트 발자국 사이의 최적의 균형을 제공합니다..

제품 특성

공간 제한적 응용 프로그램에 대한 컴팩트 크기1.14인치 폼 팩터는 이 IPS TFT LCD 모듈을 휴대용 기기, 휴대용 기기 및 보드 공간과 장막 부피가 매우 중요한 임베디드 시스템에서 훌륭한 선택으로 만듭니다.작은 발자국은 디자이너가 제품의 크기를 크게 증가시키지 않고 기능 디스플레이를 통합 할 수 있습니다..

뛰어난 시청 경험 을 위한 IPS 기술기존의 TN 패널과 달리 이 모듈에서 사용된 IPS 기술은 모든 관점에서 일관된 색상 정확성과 밝기를 제공합니다.사용자들은 색변동이나 콘트라스트 저하를 경험하지 않고 어떤 방향에서든 디스플레이를 볼 수 있습니다., 이는 여러 사용자가 동일한 화면을 볼 수 있는 협업 환경에 특히 유용합니다.

단순화된 통합을 위한 SPI 인터페이스SPI 통신 프로토콜은 인터페이스 복잡성을 8 핀으로 줄여서 이 모듈은 ARM Cortex-M 시리즈, ESP32 등 다양한 마이크로 컨트롤러와 호환성이 높습니다.그리고 다른 인기 있는 임베디드 플랫폼단순화 된 핀 수 또한 FPC 라우팅의 복잡성을 줄이고 전체 시스템 신뢰성을 향상시킵니다.

넓은 온도 작동 범위이 디스플레이 모듈은 -20°C에서 +70°C까지 작동할 수 있으며, 까다로운 산업 환경에서 안정적으로 작동하도록 설계되었습니다.냉장고 에서 온화 한 기후 에서 야외 의 키오스크 까지, CH114QV01A-L-PA는 추가 난방 또는 냉각 시스템이 필요없이 안정적인 성능을 유지합니다.

보호 유리 렌즈 제작통합된 1.8mm 두께의 유리 렌즈 커버는 스크래치, 충격 및 환경 오염물질에 대한 강력한 기계적 보호를 제공합니다.이 특징은 디스플레이가 물리적 접촉 또는 열악한 작동 조건에 노출 될 수있는 응용 프로그램에서 모듈의 사용 수명을 연장합니다..

에너지 효율적 운영350 cd/m2 밝기 수준은 가시성과 전력 소비 사이의 최적의 균형을 이룬다.이 효율성은 모듈이 배터리 전력 장치에 적합하게 만듭니다. 디스플레이 전력 예산이 작동 시기를 극대화하도록 신중하게 관리해야합니다..

제품 도면

세부 사양

맞춤식 소개

첸하오는 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈 및 모노 OLED 모듈에 대한 포괄적인 사용자 정의 서비스를 제공합니다. CH114QV01A-L-PA 및 유사한 작은 크기의 IPS TFT 디스플레이를 위해,우리는 다양한 애플리케이션 요구 사항을 충족하기 위해 유연한 사용자 정의 옵션을 제공합니다.

FPC 사용자 정의우리는 당신의 PCB 레이아웃에 따라 FPC 모양, 길이, 핀 구성을 사용자 정의 할 수 있습니다. 당신은 특정 커넥터 방향, 유연한 라우팅을 위해 FPC 길이를 확장,또는 수정된 핀 할당, 우리의 엔지니어링 팀은 당신의 제품에 최적의 FPC 솔루션을 설계할 수 있습니다.

인터페이스 옵션이 모듈은 SPI 인터페이스를 갖추고 있지만 Chenghao는 MCU, RGB, MIPI, LVDS, eDP 및 HDMI를 포함한 다양한 인터페이스 유형을 지원합니다.더 큰 대역폭 또는 다른 프로토콜 호환성을 필요로 하는 애플리케이션, 우리는 우리의 제품 포트폴리오에서 대체 인터페이스 솔루션을 추천 할 수 있습니다.

밝기 사용자 정의표준 350 cd/m2 밝기는 대부분의 실내 용도에 적합합니다. 야외 또는 높은 환경 조명 환경에 대해서는 햇빛 가독성을 위해 500 cd/m2를 초과하는 높은 밝기 옵션을 제공합니다.반대로, 전력 민감한 응용 프로그램에서 배터리 수명을 연장하기 위해 낮은 밝기 변종을 구성할 수 있습니다.

덮개 유리 용액통합된 유리 렌즈는 두께, 모양 및 표면 처리 측면에서 사용자 정의 할 수 있습니다. 옵션에는 반사율을 줄이기 위해 반등 방지 (AG) 코팅, 안티 지문 (AF) 치료,브랜딩 또는 기능적 오버레이닝을 위해 주문 실크 인쇄.

터치 통합이 특정 모듈에는 터치 기능이 포함되어 있지 않지만 Chenghao는 호환되는 디스플레이 모듈을 위해 용량 터치 (CTP) 및 저항 터치 (RTP) 통합 옵션을 모두 제공합니다.터치 솔루션은 다양한 사용 사례에 맞게 조정할 수 있습니다., 기본 싱글 터치에서 장갑 지원과 함께 고급 멀티 터치로.

신청사례

휴대용 시험 기구1.14인치의 콤팩트 디스플레이는 휴대용 멀티미터, 휴대용 오실로스코프 및 필드 측정 장치에 이상적입니다.IPS 전체 조망 각도는 다양한 위치에서 표시 유지 보장, SPI 인터페이스는 테스트 장비에서 일반적으로 사용되는 임베디드 프로세서와의 통합을 단순화합니다.

산업용 제어판산업 자동화 시스템 내의 작은 크기의 HMI 패널은 이 모듈의 넓은 온도 범위와 강력한 Glass LENS 보호의 혜택을 누립니다. 디스플레이는 상태 표시기, 매개 변수 값,그리고 컨트롤 캐비닛의 간단한 그래픽 인터페이스, PLC 시스템 및 분산 I/O 모듈.

의학적 진단 장치맥박 산소 측정기, 포도당 측정기 및 휴대용 진단 도구와 같은 휴대용 의료 장비는 신뢰할 수 있는 성능을 갖춘 소형 디스플레이가 필요합니다.350 cd/m2 밝기는 임상 환경에서 명확한 가시성을 보장합니다., 보호 유리 덮개는 자주 다루고 청소 프로토콜을 견딜 수 있습니다.

스마트 홈 컨트롤러벽에 장착된 온도 조절기, 스마트 스위치 및 IoT 제어 허브는 이 디스플레이를 사용하여 온도 측정, 상태 아이콘 및 메뉴 인터페이스를 표시할 수 있습니다.SPI 인터페이스의 낮은 핀 수로 인해 자원이 제한된 IoT 장치에 적합합니다., 그리고 넓은 온도 내성이 다양한 실내 조건에서 안정적인 작동을 보장합니다.

소비자 전자제품휴대용 오디오 플레이어, 휴대용 건강 모니터링 장치 및 휴대용 게임 장치는 작은 형식 요소와 에너지 효율적인 작동에서 이익을 얻습니다.IPS 기술은 사용자 인터페이스에 대한 일관된 색상 재생을 제공합니다., 보호 유리는 일상 사용 시나리오에서 제품의 내구성을 확장합니다.

FAQ

Q1: 이 디스플레이 모듈의 SPI 인터페이스의 장점은 무엇입니까?A1: SPI (Serial Peripheral Interface) 는 4개의 신호 라인 (SCL, SDA, CS, DC) 과 전원 및 지상만 필요하며, 평행 인터페이스에 비해 핀 수를 크게 줄입니다.이것은 제한된 GPIO 자원을 가진 마이크로 컨트롤러에 모듈을 이상적으로 만든다, PCB 라우팅을 단순화하고 전체 시스템 비용을 줄입니다. 타협은 정적 또는 천천히 업데이트되는 사용자 인터페이스에 허용되는 약간 느린 갱신 속도입니다.

Q2: 이 모듈은 야외에서 사용할 수 있습니까?A2: 350 cd/m2의 밝기로 이 모듈은 그늘진 야외 공간이나 실내 환경과 주변 빛에 적합합니다.우리는 500 cd/m2를 초과하는 우리의 높은 밝기 변종을 추천합니다.넓은 운영 온도 범위 (-20 °C ~ + 70 °C) 는 추가 환경 통제 없이 온화 기후의 야외 배포를 지원합니다.

Q3: 유리 렌즈 커버의 목적은 무엇입니까?A3: 1.8mm 두께의 유리 렌즈는 밑에 있는 TFT 패널에 기계적 보호를 제공하여 스크래치, 충격 및 먼지 침입으로부터 보호합니다.이것은 모듈이 디스플레이가 물리적 접촉 또는 혹독한 환경에 노출 될 수있는 응용 프로그램에 적합합니다.이 커버 유리에는 터치 기능이 포함되어 있지 않다는 점에 유의하십시오.

Q4: IPS 기술은 어떻게 시청 경험을 향상시키나요?A4: IPS (In-Plane Switching) 기술은 80/80/80/80 관측 각과 함께, 80/80/80 관측 각과 함께사용자는 거의 모든 방향에서 일관된 색상과 밝기를 볼 수 있습니다., 이 디스플레이를 협업 환경이나 다양한 방향에서 사용되는 휴대용 장치에 최적화합니다.

Q5: 이 모듈에 어떤 사용자 정의 옵션이 있습니까?A5: 첸하오는 FPC 사용자 정의 (형, 길이, 핀 구성), 밝기 변수 (표준에서 높은 밝기), 커버 유리 옵션 (AG 코팅, AF 처리, 사용자 정의 실크 인쇄),그리고 대체 인터페이스 솔루션터치 기능의 애플리케이션을 위해, 우리는 우리의 제품 포트폴리오에서 호환되는 용량 또는 저항 터치 변종을 추천 할 수 있습니다.

Q6: 샘플 및 대량 생산에 대한 일반적인 납품 시간은 무엇입니까?A6: 표준 샘플은 일반적으로 7 ~ 15 일 이내에 제공됩니다. 대량 생산 주문의 경우 납품 시간은 수량 및 사용자 정의 요구 사항에 따라 일반적으로 4 ~ 8 주 사이입니다.귀하의 프로젝트 요구 사항에 기초한 특정 납품 시간 추정치에 대한 우리의 판매 팀과 연락.

Q7: 통합에 대한 기술 지원이 있습니까?A7: 예, 첸하오는 드라이버 코드 예제, 초기화 시퀀스, 통합 지침 및 직접 엔지니어링 컨설팅을 포함한 포괄적인 기술 지원을 제공합니다.우리의 기술 팀은 인터페이스 구성에 도움을 줄 수 있습니다, 전력 관리 최적화, 그리고 제품 개발 과정에서 문제 해결.
