0.49인치 모노크롬 OLED 디스플레이 모듈 CH049L001A-PW IIC 인터페이스

제품 설명

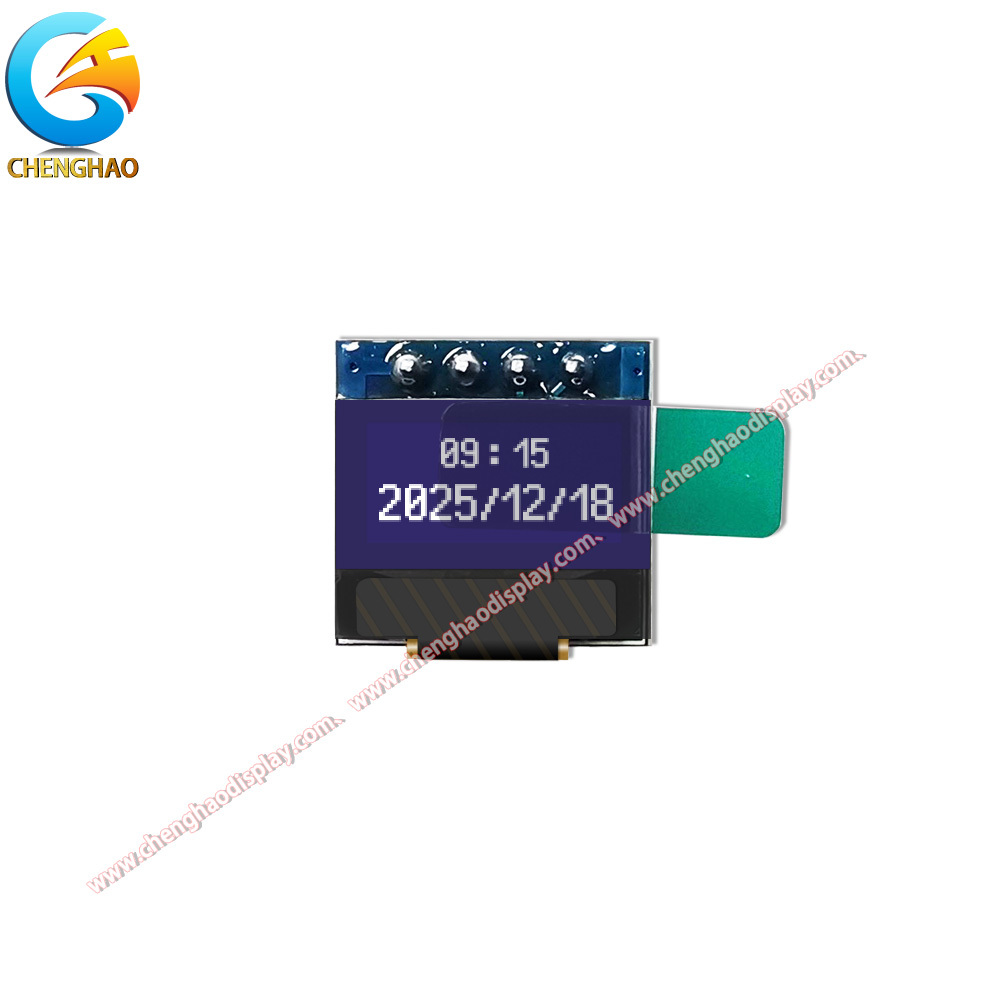

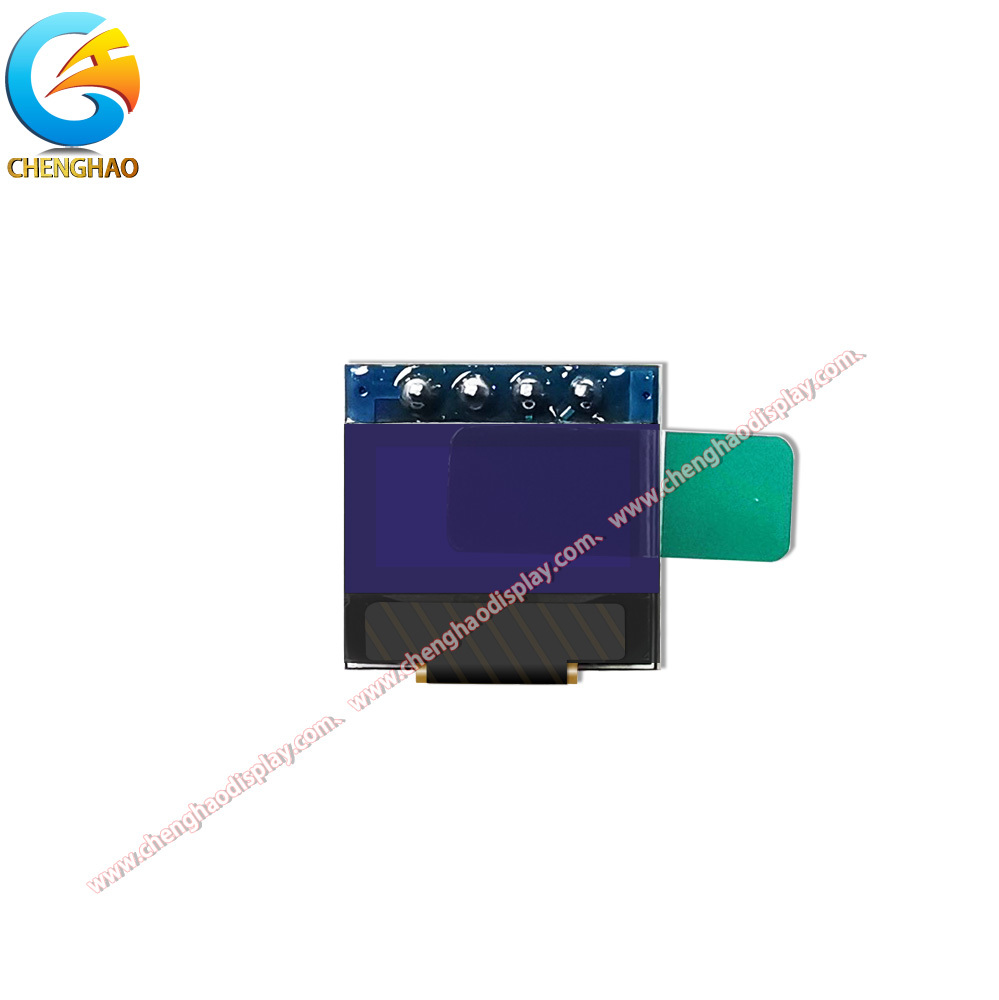

CH049L001A-PW는 Chenghao Optoelectronic에서 제조한 소형 0.49인치 흑백 OLED 디스플레이 모듈입니다. PMOLED(패시브 매트릭스 OLED) 아키텍처로 설계된 이 초소형 디스플레이는 64 x 32 도트 해상도로 선명한 흰색 바탕에 검은색 시각을 제공하므로 명확한 상태 표시와 텍스트 가독성이 필수적인 공간 제약이 있는 임베디드 애플리케이션에 이상적인 선택입니다.

견고한 IIC(I2C) 통신 인터페이스를 기반으로 구축된 CH049L001A-PW는 전체 작동을 위해 ND, VCC, SCL 및 SDA 등 4개의 핀만 필요합니다. 이 미니멀한 핀 구성은 PCB 레이아웃을 단순화하고 배선 복잡성을 줄여줍니다. 이는 소형 ​​장치 설계에 특히 유용합니다. 이 모듈은 총 PCB 치수가 15mm(±0.3mm)이고 활성 디스플레이 영역이 5.58 x 3.81mm로 아이콘, 간단한 그래픽 및 짧은 영숫자 문자열을 위한 충분한 화면 공간을 제공합니다.

이 OLED 모듈의 뛰어난 특징 중 하나는 -40°C ~ +85°C의 탁월한 작동 온도 범위입니다. 이러한 넓은 온도 허용 오차는 저온 유통 물류 모니터링부터 열원 근처에 설치된 산업 자동화 제어 패널에 이르기까지 까다로운 환경 전반에서 안정적인 성능을 보장합니다. 보관 온도 범위는 작동 범위와 일치하므로 장치에 전원이 공급되지 않는 경우에도 장기적인 내구성이 보장됩니다.

자체 발광 OLED 디스플레이인 CH049L001A-PW는 백라이트에 의존하지 않으므로 기존 LCD 대안에 비해 전력 소비가 낮습니다. OLED 기술 고유의 진정한 검정색 배경과 높은 명암비는 다양한 주변 조명 조건에서도 뛰어난 가독성을 보장합니다. 각 픽셀은 독립적으로 빛을 방출하여 작은 텍스트와 간단한 그래픽 요소를 미세하게 렌더링하는 픽셀 피치로 선명한 도트 디테일을 가능하게 합니다.

CH049L001A-PW는 지속 가능한 전자 제조에 대한 Chenghao의 노력을 반영하여 ROHS 환경 보호 요구 사항을 준수합니다. 휴대용 의료 기기, 산업용 센서 판독 장치, IoT 노드 디스플레이 또는 가전 제품 하위 디스플레이에 배포되는 이 소형 OLED 모듈은 매우 작은 설치 공간 내에서 신뢰할 수 있는 시각적 출력을 제공합니다. 간단한 IIC 인터페이스와 폭넓은 온도 성능 덕분에 다음 임베디드 설계 프로젝트를 위해 신뢰할 수 있는 마이크로 디스플레이 구성 요소를 찾는 엔지니어에게 적합한 솔루션입니다.

제품특징

초소형 0.49인치 폼 팩터PCB 전체 길이가 15mm에 불과한 CH049L001A-PW는 보드 공간이 중요한 애플리케이션용으로 설계되었습니다. 작은 설치 공간 덕분에 설계자는 다른 중요한 구성 요소를 희생하지 않고도 시각적 디스플레이를 휴대용 진단 도구, 소형 센서 및 소형 제어 패널에 통합할 수 있습니다. 4핀 IIC 인터페이스는 디스플레이 배선에 필요한 공간을 더욱 줄여 추가 회로를 위한 귀중한 PCB 공간을 확보합니다.

폭넓은 온도 성능(-40°C ~ +85°C)많은 소비자 등급 소형 디스플레이와 달리 이 OLED 모듈은 -40°C ~ +85°C에서 전체 작동이 가능합니다. 따라서 영하의 겨울 조건에 노출되는 실외 데이터 로거, 고온 기계 근처의 공장 장비, 극심한 열 순환을 경험하는 자동차 하위 시스템에 적합합니다. 엔지니어는 열악한 환경을 위해 설계할 때 더 이상 디스플레이 품질을 타협할 필요가 없습니다.

저전력 자체 발광 OLED 기술패시브 매트릭스 OLED인 CH049L001A-PW는 백라이트 없이 자체 조명을 생성합니다. 각 픽셀은 조명이 켜진 경우에만 전력을 소비합니다. 즉, 콘텐츠의 복잡성에 따라 전력 소모량이 자연스럽게 증가한다는 의미입니다. 대부분의 시간 동안 정적 상태 화면을 표시하는 배터리 구동 IoT 장치 및 휴대용 기기의 경우 이는 백라이트 LCD 대안에 비해 배터리 수명이 크게 연장된다는 것을 의미합니다.

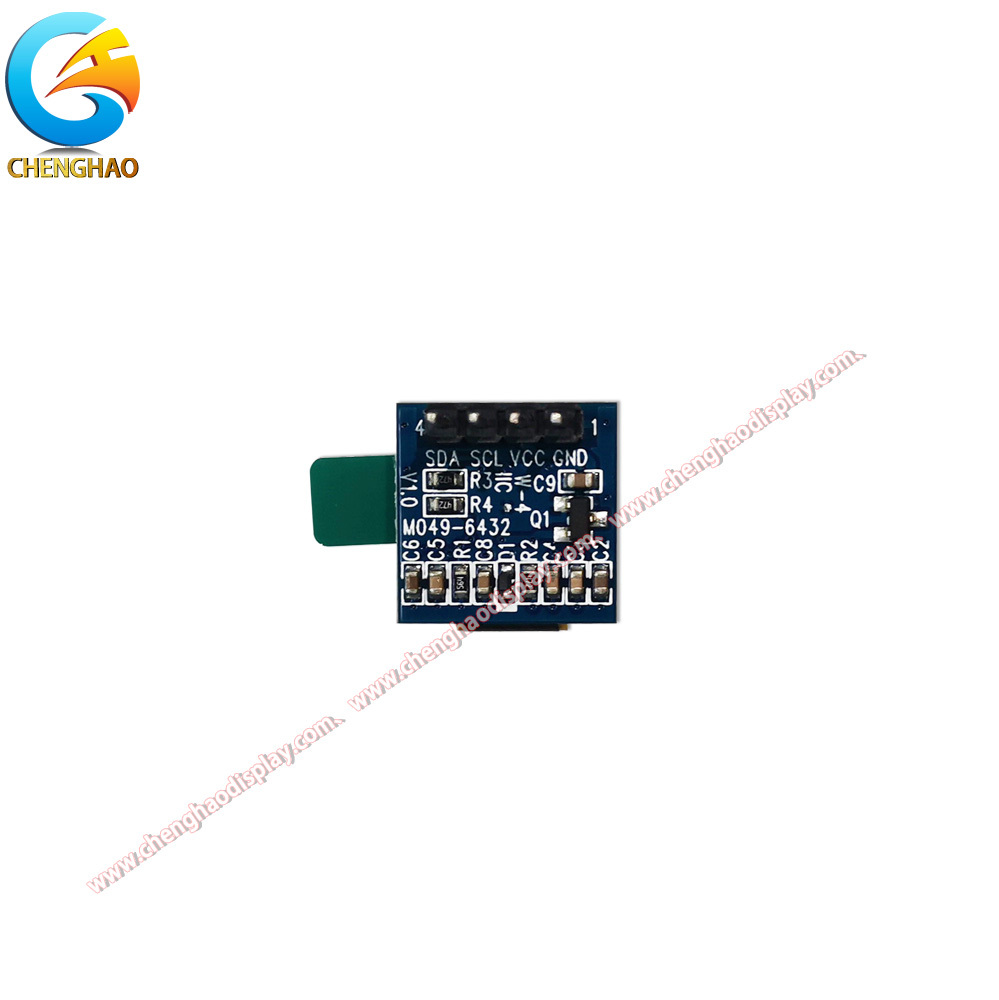

간편한 통합을 위한 간단한 4핀 IIC 인터페이스4개의 연결 핀(GND, VCC, SCL, SDA)만 있는 이 모듈은 하드웨어 설계 노력과 소프트웨어 드라이버 복잡성을 최소화합니다. IIC 버스를 사용하면 여러 장치가 동일한 2개의 통신 회선을 공유할 수 있으므로 다중 디스플레이 구성이 가능하거나 동일한 버스에서 온도 센서, EEPROM 및 ADC와 같은 다른 IIC 주변 장치와 쉽게 공존할 수 있습니다.

고대비 흑백 영상흑백 OLED 기술은 밝은 흰색 픽셀로 진정한 검정색 배경을 제공하여 기존 LCD 패널보다 훨씬 뛰어난 명암비를 달성합니다. 이는 저조도 환경에서도 명확한 가독성을 보장하므로 디스플레이는 의료 기기 표시기, 산업 상태 패널 및 한 눈에 시각적 선명도가 중요한 모든 응용 분야에 매우 적합합니다.

ROHS 준수 및 환경에 대한 책임CH049L001A-PW는 ROHS 환경 보호 표준을 충족하여 유해 물질에 대한 국제 규정을 준수합니다. 이 인증은 설계에 사용되는 모든 전자 부품에 대해 엄격한 환경 준수를 요구하는 의료 및 자동차 애플리케이션에 대한 제품 승인 프로세스를 단순화합니다.

제품 도면

상세사양

맞춤형 소개

Chenghao Optoelectronic은 TFT LCD 모듈, 모노 LCD 디스플레이, 컬러 OLED 모듈, 모노 OLED 모듈 등 4가지 주요 제품 범주에 걸쳐 전문적인 디스플레이 모듈 맞춤화 서비스를 제공합니다. 디스플레이 산업에서 다년간의 전문 지식을 갖춘 당사 엔지니어링 팀은 고객과 긴밀히 협력하여 고객의 프로젝트 요구 사항에 정확히 맞는 맞춤형 디스플레이 솔루션을 제공합니다.

FPC 맞춤화유연한 회로 형태, 핀 수, 커넥터 사양을 포함한 맞춤형 FPC 설계를 제공합니다. 더 짧은 테일, 고유한 굽힘 반경 또는 통합 센서를 위한 추가 신호 라인이 필요한 경우 FPC 엔지니어링 팀은 광범위한 설계 요구 사항을 수용할 수 있습니다.

인터페이스 사용자 정의Chenghao는 SPI, MCU(병렬), RGB, MIPI, LVDS, EDP 및 HDMI를 포함한 여러 통신 프로토콜에 걸쳐 인터페이스 사용자 정의를 지원합니다. 모든 디스플레이 모듈을 선호하는 인터페이스 표준에 맞게 조정하여 기존 MCU 또는 SoC 플랫폼과의 원활한 통합을 보장합니다.

밝기 사용자 정의애플리케이션 시나리오에 따라 실내 환경을 위한 표준(200~400cd/m²)부터 실외 또는 주변광이 높은 애플리케이션을 위한 고휘도(500+ cd/m²) 구성까지 다양한 밝기 수준을 제공합니다. 일관된 성능을 보장하기 위해 각 밝기 사양은 엄격한 테스트를 통해 검증되었습니다.

터치 패널 사용자 정의당사의 디스플레이 모듈은 정전식 터치, 저항식 터치로 구성되거나 터치 기능 없이 제공될 수 있습니다. 정전식 터치 옵션은 다중 지점 제스처를 지원하는 반면, 저항식 터치는 장갑을 낀 상태에서 작동하거나 스타일러스 입력 시나리오에 이상적입니다.

표면처리 및 커버유리Chenghao는 밝은 환경에서 반사를 최소화하기 위해 눈부심 방지(AG) 표면 처리를 제공합니다. 또한 제품 인클로저의 특정 미적 및 기능적 요구 사항을 충족하기 위해 맞춤형 두께, 모양, 색상 및 실크스크린 인쇄로 맞춤형 커버 유리를 디자인합니다.

맞춤화를 위해 Chenghao를 선택하는 이유는 무엇입니까?자체 엔지니어링, 신속한 프로토타이핑 기능 및 엄격한 품질 관리를 통해 Chenghao는 짧은 리드 타임과 경쟁력 있는 가격으로 맞춤형 디스플레이 솔루션을 제공합니다. 지금 당사 영업팀에 문의하여 디스플레이 맞춤화 요구 사항에 대해 논의하고 프로젝트에 대한 자세한 견적을 받아보세요.

적용사례

휴대용 의료 진단 장치CH049L001A-PW는 휴대용 맥박 산소 측정기, 휴대용 혈당 측정기 및 소형 환자 모니터와 같은 소형 의료 기기에 매우 적합합니다. 넓은 작동 온도 범위는 다양한 임상 및 현장 환경에서 정확한 디스플레이 성능을 보장하며, 낮은 전력 소비는 응급 의료 시나리오에서 장시간 사용하는 동안 배터리 수명을 연장합니다.

산업용 IoT 센서 노드스마트 공장 및 산업용 IoT 배포에서 이 마이크로 OLED 모듈은 무선 센서 노드, 환경 모니터 및 에지 컴퓨팅 게이트웨이를 위한 이상적인 로컬 디스플레이 역할을 합니다. 4핀 IIC 인터페이스는 일반적인 마이크로 컨트롤러 플랫폼과 쉽게 통합되며 자체 발광 OLED 기술은 조명이 어두운 공장 바닥이나 제어 캐비닛 내부에서 명확한 가독성을 제공합니다.

가전제품 서브 디스플레이산업 및 의료 애플리케이션 외에도 CH049L001A-PW는 오디오 장비, 스마트 홈 컨트롤러, 배터리 관리 시스템 및 휴대용 테스트 장비를 위한 보조 상태 디스플레이로 가전제품에 통합될 수 있습니다. 완전한 검정색 배경과 선명한 흰색 텍스트는 매우 작은 디스플레이 영역 내에서 현대적이고 고급스러운 시각적 외관을 만들어냅니다.

FAQ

Q1: CH049L001A-PW OLED 디스플레이의 해상도는 무엇입니까?

답변: CH049L001A-PW는 64 x 32 도트의 해상도를 갖추고 있어 소형 임베디드 애플리케이션에서 짧은 텍스트 문자열, 상태 아이콘 및 간단한 그래픽을 표시하는 데 충분한 픽셀 밀도를 제공합니다.

Q2: 이 모듈은 어떤 통신 인터페이스를 사용합니까?

A: 이 OLED 모듈은 GND, VCC, SCL 및 SDA의 4개 핀만으로 IIC(I2C) 인터페이스를 통해 통신합니다. 2선 IIC 프로토콜은 하드웨어 연결과 소프트웨어 드라이버 구현을 모두 단순화합니다.

Q3: 작동 온도 범위는 무엇입니까?

A: CH049L001A-PW는 -40°C ~ +85°C의 작동 온도 범위를 지원하므로 극한의 열 조건을 경험하는 산업, 의료 및 실외 애플리케이션에 적합합니다.

Q4: 이 모듈에는 백라이트가 필요합니까?

A: 아니요. 패시브 매트릭스 OLED 디스플레이인 CH049L001A-PW는 자체 발광형이며 백라이트가 필요하지 않습니다. 이로 인해 백라이트 LCD 대안에 비해 전력 소비가 낮아지고 전체 모듈 프로필이 더 얇아집니다.

Q5: Chenghao는 이 모듈의 FPC 또는 핀 구성을 사용자 정의할 수 있습니까?

답: 그렇습니다. Chenghao는 FPC 모양, 핀 수, 인터페이스 유형, 밝기 수준 및 커버 유리 디자인을 포함한 포괄적인 사용자 정의 서비스를 제공합니다. 맞춤형 솔루션에 대한 특정 요구 사항이 있는 경우 당사 영업팀에 문의하세요.

Q6: CH049L001A-PW ROHS를 준수합니까?

답: 그렇습니다. CH049L001A-PW는 ROHS 환경 보호 요구 사항을 충족하여 전자 부품의 유해 물질에 대한 국제 규정을 준수합니다.

Q7: 이 0.49인치 OLED 디스플레이의 일반적인 응용 분야는 무엇입니까?

A: 일반적인 응용 분야에는 휴대용 의료 장치, 산업용 IoT 센서 디스플레이, 스마트 홈 컨트롤러 패널, 오디오 장비 상태 표시기, 배터리 관리 시스템 판독 및 컴팩트한 시각적 인터페이스가 필요한 기타 공간 제약이 있는 임베디드 시스템이 포함됩니다.
