담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
| 최소 주문 수량 : | 100개 | 포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
|---|---|---|---|
| 배달 시간 : | 3~7일 | 지불 조건 : | TT |
| 공급 능력 : | 300K PCS/월 |
| 브랜드 이름: | Chenghao Optoelectronic | 인증: | RoHS，CE、FCC |
|---|---|---|---|
| 모델 번호: | CH400WV22C-CTB | 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||
| 모듈 유형: | 2.8 TFT LCD 디스플레이 | 디스플레이 모드: | 전달 가능한 / 긍정 |
|---|---|---|---|
| 보는 방향: | 6시 | 해결: | 240(RGB) Ｘ 320 도트 |
| LCD 인터페이스: | SPI | 명도: | 300cd/m²(일반) |
| 터치 유형: | 없음(RTP 선택 사항) | 터치 인터페이스: | 해당 없음 |
| 작동 온도: | -20 ° C ~ +70 ° C | 보관 온도: | -30°C ~ +80°C |
| 강조하다: | 2.8인치 SPI TFT LCD 디스플레이,240x320 TFT LCD 모듈,광온도 TFT 디스플레이 |
||
제품 설명

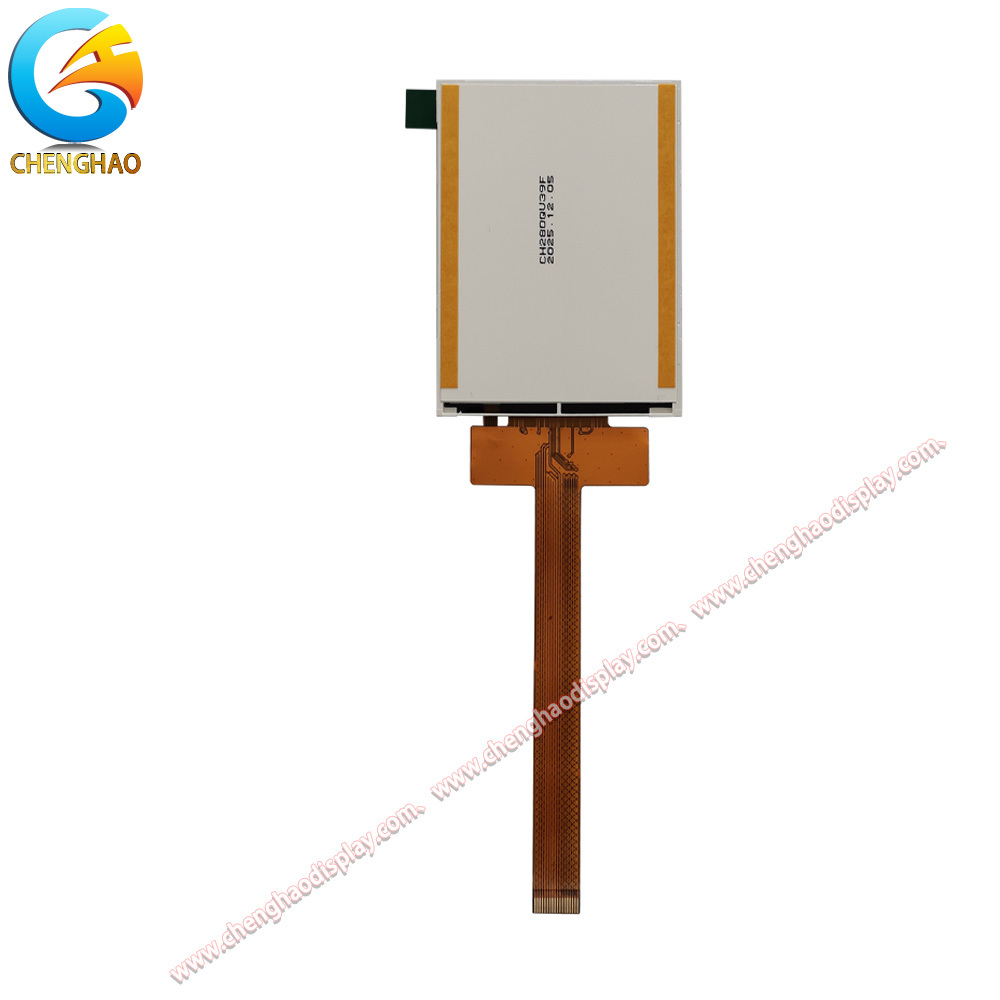

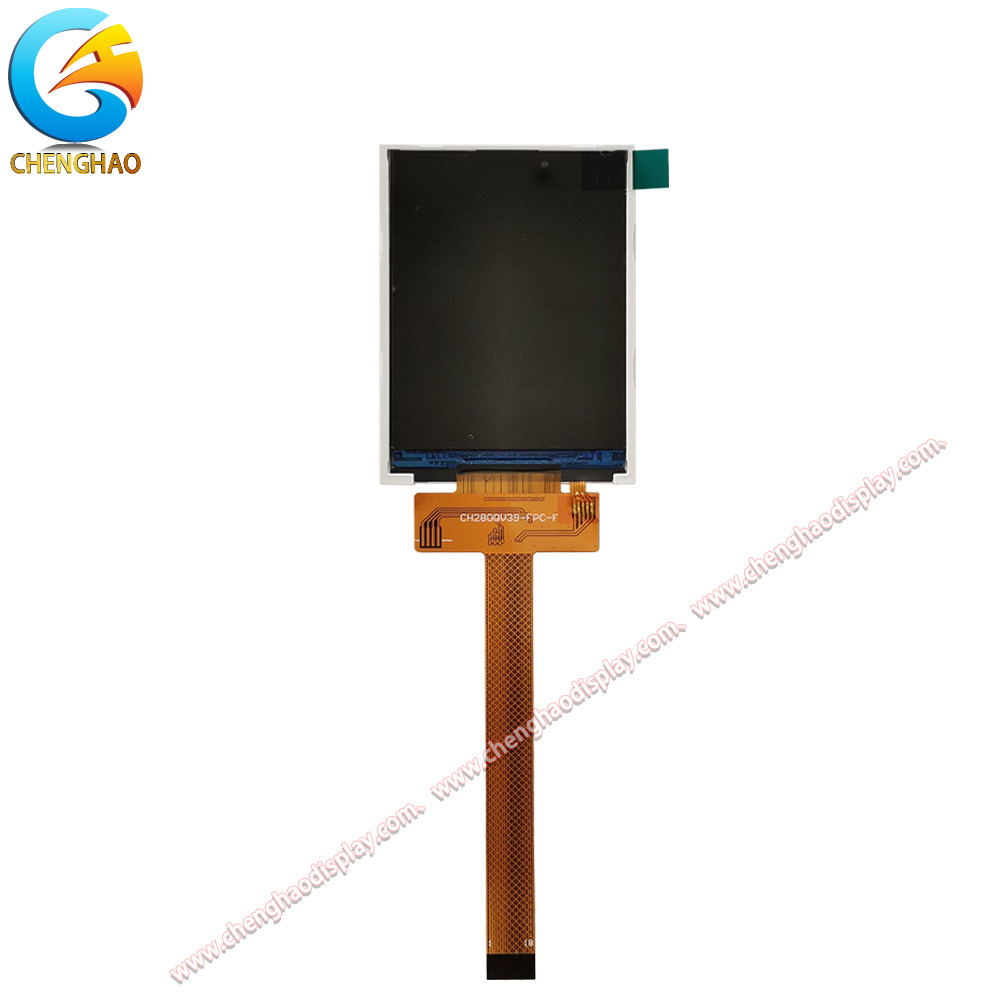

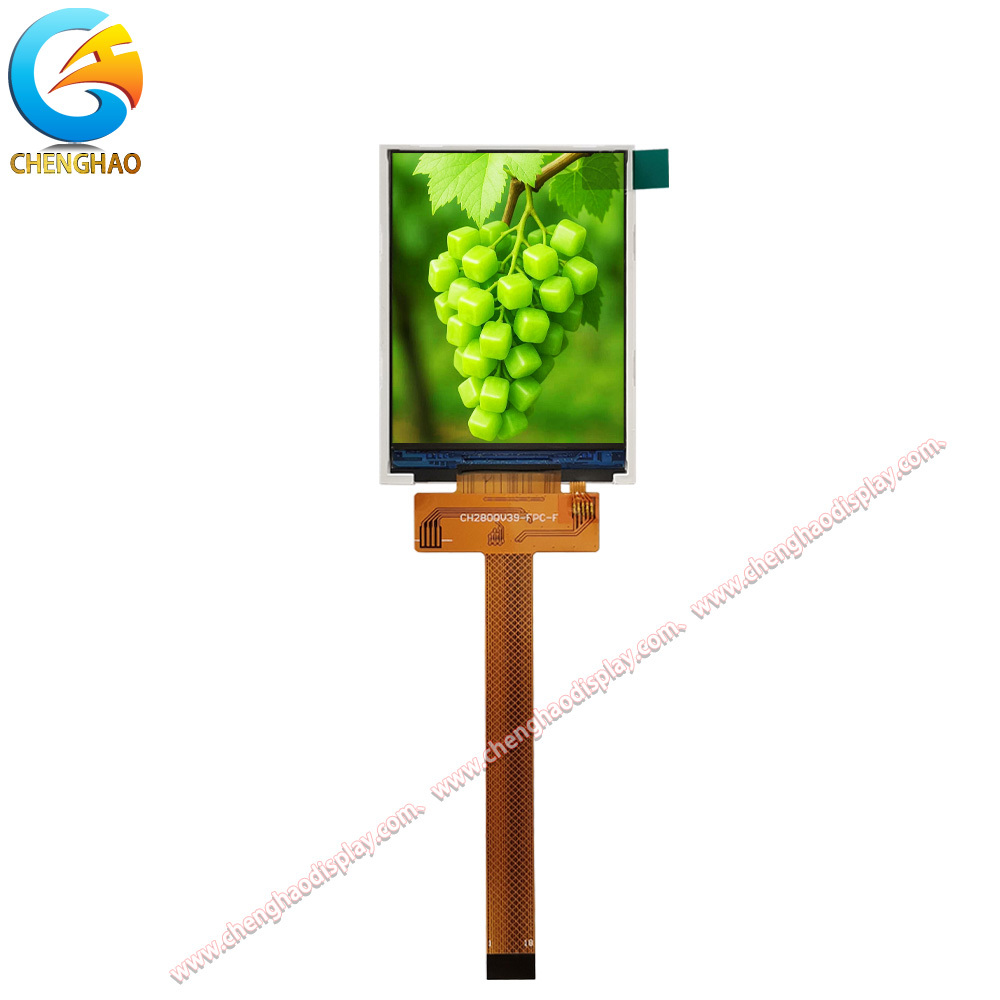

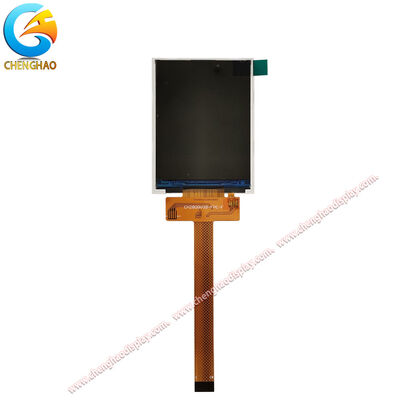

CH280QV39F는 240(RGB)x320 도트 해상도를 갖춘 2.8인치 TFT LCD 디스플레이 모듈로, 다양한 임베디드 및 산업용 애플리케이션에 선명하고 생생한 이미지를 제공합니다. 널리 사용되는 ***** 드라이버 IC를 기반으로 제작된 이 모듈은 표준 4선 SPI 인터페이스를 지원하여 MCU 기반 시스템과의 원활한 통합을 보장합니다. LED 백라이트가 있는 투과형 디스플레이 모드는 다양한 조명 환경에서 일관된 밝기와 뛰어난 색상 재현을 제공합니다.
까다로운 환경에서도 안정성을 위해 설계된 CH280QV39F는 -20°C ~ +70°C의 넓은 온도 범위에서 안정적으로 작동하므로 산업 장비, 휴대용 장치 및 실외 계측 장비에 적합합니다. 유연한 FPC를 갖춘 컴팩트한 모듈 폼팩터는 공간 제약이 있는 설계에 쉽게 설치할 수 있습니다. 전문 TFT LCD 디스플레이 모듈 제조업체인 Chenghao Optoelectronics는 생산되는 모든 장치에 대해 엄격한 품질 관리 및 RoHS 준수를 보장합니다.
RGB 스트라이프 픽셀 배열의 QCIF 해상도로, 소형 디스플레이 요구 사항에 대한 명확하고 상세한 시각적 출력을 제공합니다.
하단 측면에서 최적화된 시야각으로, 휴대용 및 수직 장착 구성에 이상적입니다.
LED 백라이트가 있는 표준 밝기로, 실내 및 주변 조명 환경에서 좋은 가시성을 보장합니다.
컴팩트한 SPI 통신은 핀 수를 줄이고 PCB 레이아웃을 단순화하여 임베디드 시스템 통합에 완벽합니다.
-20°C ~ +70°C의 작동 범위는 산업 및 실외 환경에 배포를 지원합니다.
컴팩트한 FPC는 공간 제약이 있는 장치 설계에서 쉬운 연결 및 기계적 통합을 가능하게 합니다.
전체 RoHS 준수를 통한 친환경 생산으로, 전 세계 시장에서 안전한 사용을 보장합니다.
옵션 RTP 또는 CTP 통합을 지원하여 슬림한 모듈 프로파일을 유지하면서 터치 상호 작용을 가능하게 합니다.
|
매개변수 |
사양 |
|
모듈 번호 |
CH280QV39F |
|
모듈 유형 |
2.8 TFT LCD 디스플레이 |
|
디스플레이 모드 |
투과형 / 정방향 |
|
시야각 |
6시 방향 |
|
해상도 |
240(RGB) x 320 도트 |
|
LCD 인터페이스 |
SPI |
|
밝기 |
300 cd/m2 (일반) |
|
터치 유형 |
없음 (RTP 옵션) |
|
터치 인터페이스 |
해당 없음 |
|
작동 온도 |
-20°C ~ +70°C |
|
보관 온도 |
-30°C ~ +80°C |
|
모듈 크기 |
50.0 x 20.25 x 2.0 mm |
|
활성 영역 크기 |
14.20 x 43.20 mm |
|
FPC 핀 수 |
18 핀 |
|
편광기 모드 |
투과형 / 정방향 |
|
권장 커넥터 |
FH12S-18S-0.5SH |
|
백라이트 회로 |
Vf=3.0~3.2V, If=80mA |
대규모 디스플레이 모듈 제조업체로서 Chenghao Optoelectronics는 기존의 대량 생산 모듈 모델 CH280QV39F를 기반으로 수정 및 맞춤 제작 서비스를 제공할 수 있습니다. 지원되는 수정 사항에는 디스플레이 밝기 향상, FPC 모양 및 구조 맞춤 제작, 인터페이스 유형 변환(SPI, MCU, RGB 등), 터치 스크린 통합(CTP 또는 RTP), 화면 반사 방지 코팅, 전자기 간섭 저항 최적화 등이 포함되지만 이에 국한되지 않습니다.
물론 CH280QV39F가 귀하의 요구 사항과 완전히 호환되지 않는 경우, 귀하의 프로젝트 요구 사항에 따라 완전히 새로운 맞춤 제작 서비스를 제공할 수도 있습니다. 디스플레이 모듈의 모든 매개변수는 귀하의 프로젝트 사양에 따라 100% 결정될 수 있습니다. 즉, 요구 사항만 명시하면 당사의 엔지니어는 귀하의 프로젝트 요구 사항에 맞는 고유한 솔루션을 개발할 것입니다(생산 공정).
맞춤형 서비스
당사는 고객 프로젝트 요구 사항에 따라 맞춤형 디스플레이 모듈 서비스를 전적으로 제공할 수 있는 전담 엔지니어링 팀을 갖춘 전문 디스플레이 모듈 제조업체입니다.
매우 경쟁력 있는 가격
디스플레이 모듈의 전문 소싱 공장으로서 당사와 파트너십을 맺으면 중간 업체를 제거하고 1차 공장 가격을 제공받을 수 있습니다.
연중무휴 온라인 기술 지원
당사는 고객의 요구 사항에 기반한 효율적인 커뮤니케이션 채널을 제공하기 위해 엔지니어링 팀과 효율적으로 협력하는 반응성이 뛰어난 고객 서비스 팀을 유지합니다.
장기적인 안정적인 공급
디스플레이 모듈 산업에서의 수년간의 깊은 전문 지식과 자체 원자재 공급망을 통해 장기적인 안정적인 생산을 보장하고 프로젝트 연속성을 보호합니다.
Q: CH280QV39F의 밝기와 FPC를 고객 요구 사항에 따라 수정할 수 있습니까?
A: 물론입니다. 대규모 디스플레이 모듈 제조업체로서 Chenghao Optoelectronics는 디스플레이 밝기, 리본 케이블, 인터페이스 및 기타 측면의 수정과 같은 기존 디스플레이 모듈을 기반으로 고객에게 수정 및 맞춤 제작 서비스를 제공할 수 있습니다.
Q: 귀사는 실제 LCD 제조업체입니까?
A: 예, 당사는 자체 생산 시설을 갖춘 실제 TFT LCD 디스플레이 모듈 제조업체입니다. 당사는 2015년부터 운영되어 왔으며 ISO 9001, ISO 14001, CE, RoHS 및 기타 품질 표준 인증을 받았습니다.
Q: CH280QV39F의 최소 주문 수량은 얼마입니까?
A: 최소 주문 수량은 100개입니다. 샘플 배송은 3-7일이 소요됩니다. 대량 주문은 고객과 합의된 생산 일정에 따라 배송됩니다.
Q: CH280QV39F는 터치 기능을 지원합니까?
A: CH280QV39F 기본 모듈에는 터치 패널이 포함되어 있지 않습니다. 그러나 요청 시 옵션으로 저항막 터치 패널(RTP) 통합 또는 정전 용량 터치 패널(CTP) 맞춤 제작을 제공할 수 있습니다.
Q: 대량 주문의 일반적인 배송 시간은 어떻게 됩니까?
A: 대량 주문의 배송 시간은 주문 수량과 현재 생산 일정에 따라 달라집니다. 당사의 표준 생산 능력은 월 300,000개이므로 대부분의 주문량에 대해 적시 배송을 보장합니다.
