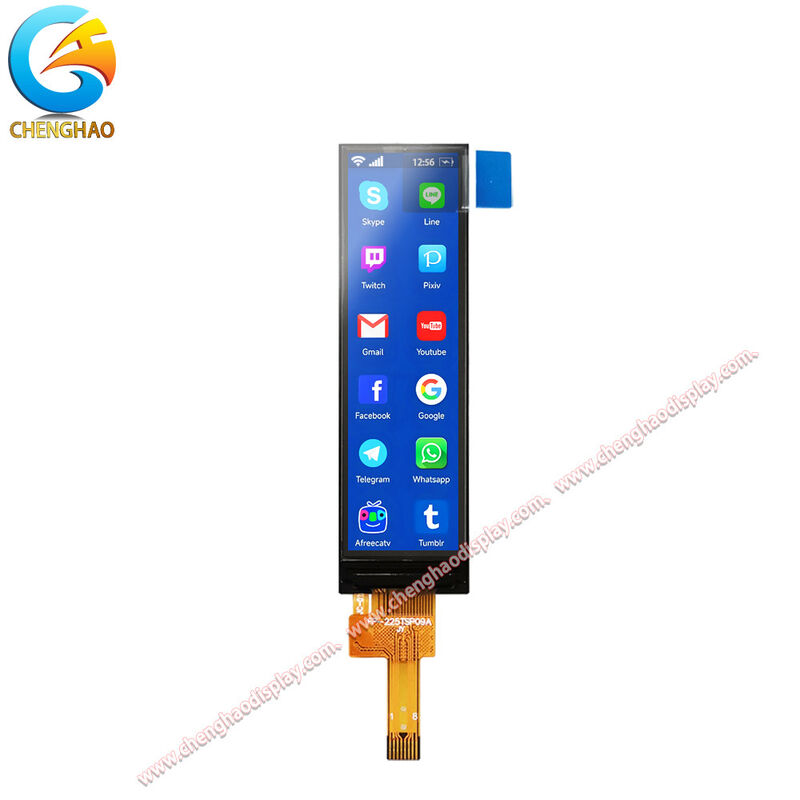

2.25인치 TFT LCD 디스플레이 모듈 76x284 SPI 인터페이스 고휘도

제품 설명

1. 제품 설명

CH225QV01A는 76x284 픽셀의 QVGA 해상도를 갖춘 2.25인치 a-Si TFT LCD 모듈로 소형 웨어러블 및 휴대용 전자 장치용으로 설계되었습니다. 일반적인 밝기는 500cd/m²이며 야외 응용 분야에서 햇빛에서도 가독성을 제공합니다.
이 모듈은 4선 SPI 직렬 인터페이스가 있는 *** 드라이버 IC를 사용하며 핀 수가 적은 대부분의 마이크로컨트롤러와 호환됩니다. 작동 온도 범위는 -20°C ~ +70°C, 보관 범위는 -30°C ~ +80°C입니다. 모듈은 RoHS를 준수하며 크기는 17.90 x 62.50mm입니다.

2. 특징

·76*284 해상도의 2.25인치 대각선 a-Si TFT 액티브 매트릭스 디스플레이

·햇빛에서도 탁월한 가독성을 제공하는 500cd/m²(일반)의 고휘도

·MCU와의 쉽고 빠른 통신을 위한 SPI 4선 직렬 인터페이스

·세로 방향 애플리케이션을 위한 최적의 보기 방향 12시

·넓은 작동 온도 범위: -20°C ~ +70°C

·배터리 구동 장치에 적합한 저전력 LED 백라이트 디자인

·휴대용 장치 통합을 위한 얇은 프로필과 가벼운 구조

·선명한 이미지 품질을 위한 투과형/보통 백색 편광판 모드

·RoHS 준수, 환경 보호 요구 사항 충족

3. 기술적인 매개변수

4. 맞춤화

FPC 맞춤화, 터치 패널 통합(RTP/CTP), 커버 렌즈 사용 가능.

5. 지원

완전한 데이터시트, 초기화 코드, 샘플 지원, 기술 지원이 제공됩니다.

6. FAQ

Q: CH225QV01A 디스플레이의 해상도는 무엇입니까?

A: CH225QV01A는 76*284 픽셀의 QVGA 해상도를 갖추고 있어 텍스트, 아이콘, 기본 그래픽에 적합한 선명한 이미지 품질을 제공합니다.

Q: 이 모듈은 어떤 인터페이스를 사용합니까?

A: 4선 SPI 직렬 인터페이스를 사용하므로 4개의 제어 라인(CS, SCL, SDA, RS)만 사용하여 대부분의 마이크로컨트롤러와 쉽게 연결할 수 있습니다.

Q: 이 디스플레이는 실외 사용에 적합합니까?

A: 예. 일반 밝기가 500cd/m²인 이 디스플레이는 햇빛에서도 우수한 가독성을 제공하므로 실외 애플리케이션에 적합합니다.

Q: 작동 온도 범위는 무엇입니까?

A: 작동 온도 범위는 -20°C ~ +70°C이고 보관 범위는 -30°C ~ +80°C이므로 다양한 환경에서 안정적인 성능을 보장합니다.

Q: FPC 커넥터를 맞춤 설정할 수 있나요?

A: 예, ChengHao는 PCB 설계에 맞는 길이, 핀 할당 및 커넥터 유형을 포함하여 FPC에 대한 사용자 정의 옵션을 제공합니다.

Q: 이 디스플레이에 터치 패널을 추가할 수 있나요?

A: 예. 필요에 따라 정전식 터치 패널(CTP)이나 저항막식 터치 패널(RTP)을 통합하거나 보호용 커버 렌즈를 통합할 수 있습니다.
