15.6인치 대형 디스플레이 화면 30핀 -20 +70 광역 온도 LVDS 디스플레이 모듈

제품 설명:

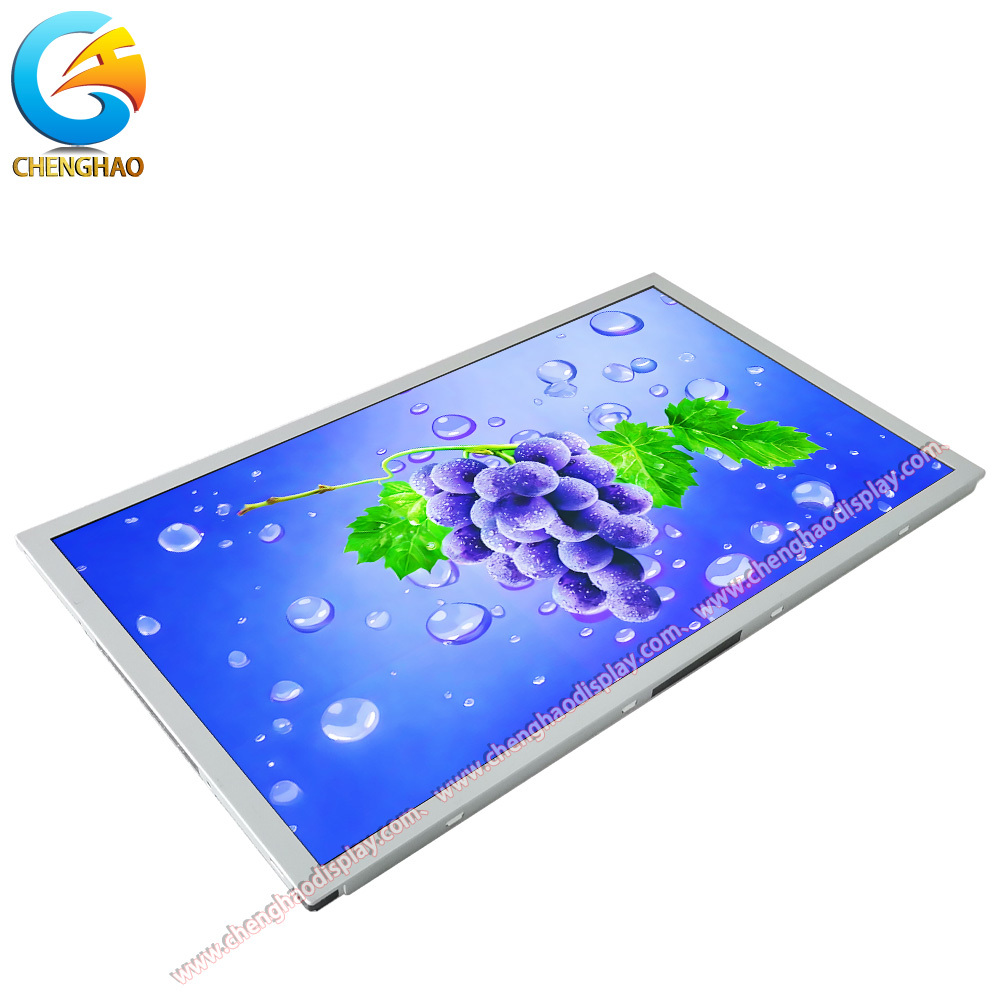

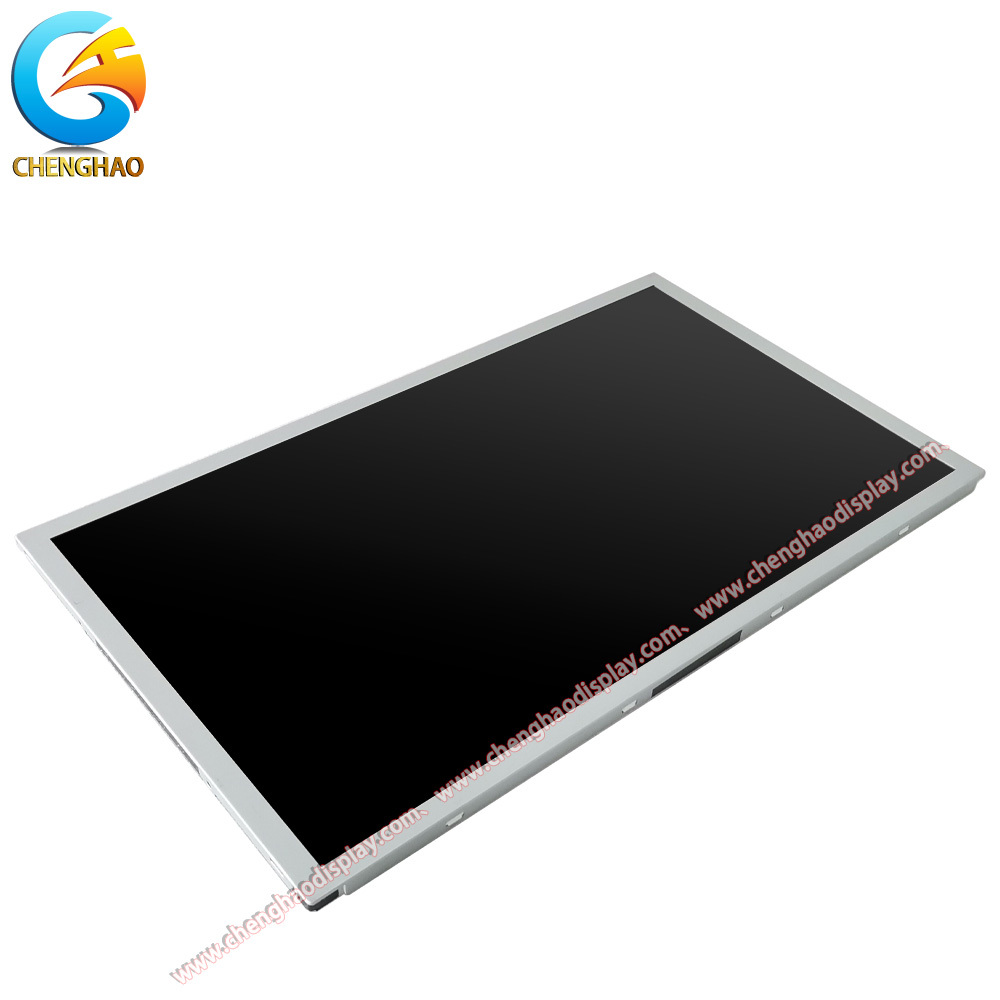

CH156FH02A는 15.6인치 TFT LCD 모듈로, 까다로운 시각 환경에서 선명도, 신뢰성 및 적응성을 위해 설계되었습니다. 1920x1080의 네이티브 Full HD 해상도를 특징으로 하며, 1670만 색상을 지원하여 생생하고 정확한 색상 재현을 보장하는 선명하고 상세한 이미지를 렌더링합니다. TN(Twisted Nematic) 트랜스미시브 아키텍처와 노멀리 화이트 모드를 기반으로 제작된 이 패널은 344x193mm의 활성 영역에서 빠른 픽셀 응답과 일관된 휘도를 제공합니다. 300 cd/m²의 표준 밝기와 500:1의 명암비는 일반적인 실내 주변 조명에서도 명확한 가시성을 제공합니다.

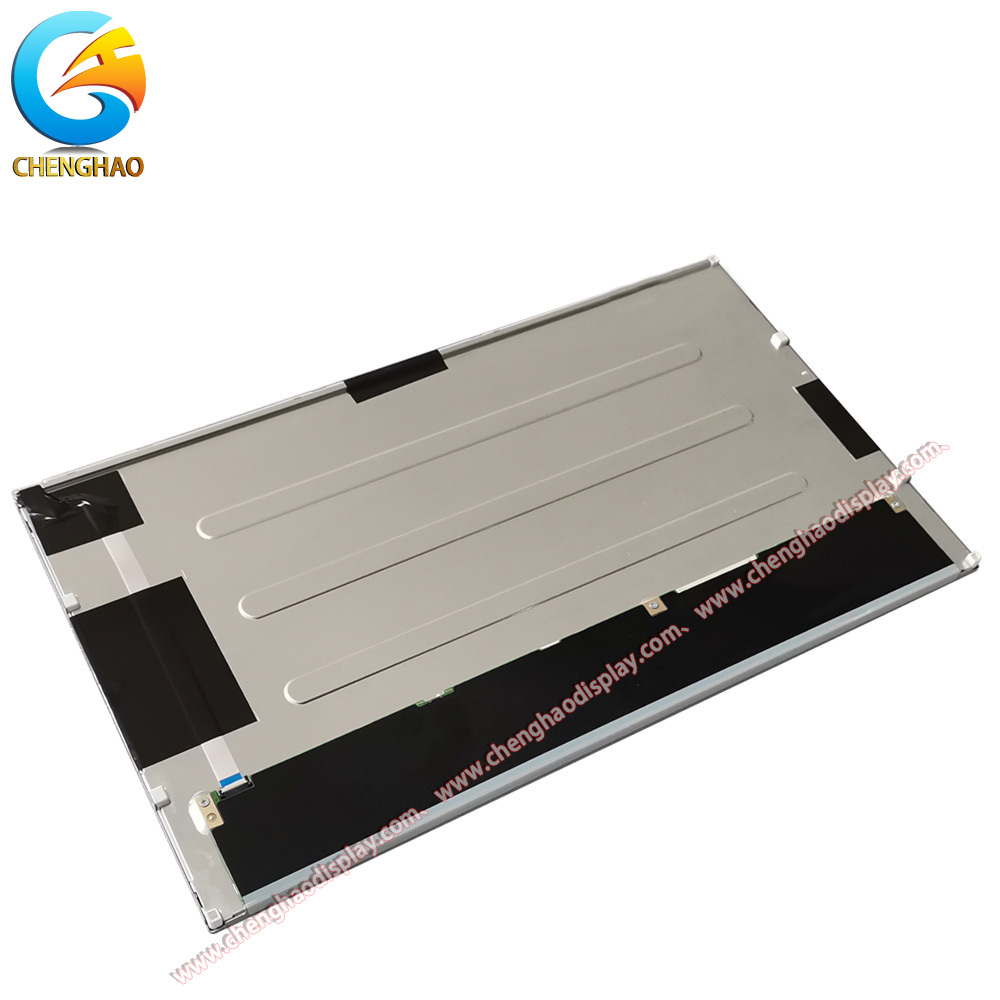

이 모듈은 30핀 플렉서블 인쇄 회로를 통해 LVDS 인터페이스를 활용하여 낮은 전자기 방출로 효율적인 고속 데이터 전송을 가능하게 합니다. 이는 노이즈에 민감한 설치에 이상적입니다. 통합 터치 기능 없이 제공되지만, 이 디자인은 생산 중에 선택적 정전식 또는 저항식 터치 오버레이를 수용하여 대화형 사용 사례에 원활하게 적응할 수 있도록 합니다. CH156FH02A는 -20°C ~ +70°C의 넓은 온도 범위에서 안정적으로 작동하며, -30°C ~ +80°C의 조건에서 보관할 수 있어 변동하는 열 환경에서도 견고함을 보여줍니다.

Chenghao Optoelectronic의 모듈식 맞춤화 전략의 일환으로, CH156FH02A는 맞춤형 백라이팅, 확장된 온도 내성, 눈부심 방지 코팅, EMI 차폐 및 맞춤형 기계 또는 광학 구성을 통해 향상될 수 있는 기본 플랫폼 역할을 합니다. 성능, 견고성 및 유연성의 균형 잡힌 조합은 시각적 충실도와 장기적인 안정성이 중요한 제어 시스템, 진단 장비, 자동화 인터페이스 및 기타 전문가 등급 애플리케이션에 매우 적합합니다.

기술 매개변수:

특징:

• 정밀 이미징을 위한 True Full HD 1920x1080 해상도
  CH156FH02A는 15.6인치 활성 영역에 걸쳐 높은 픽셀 밀도를 지원하는 네이티브 1920x1080 픽셀 해상도를 제공합니다. 이 수준의 정의는 미세한 디테일 재현과 선명한 텍스트 렌더링을 보장하며, 이는 모니터링 인터페이스 또는 명확성이 운영 효율성에 직접적인 영향을 미치는 기술 시각화 시스템과 같이 정확한 시각 데이터 해석이 필요한 애플리케이션에 필수적입니다.

• 노이즈 내성 신호 무결성을 위한 강력한 LVDS 인터페이스
  30핀 LVDS(저전압 차동 신호) 인터페이스를 활용하여 모듈은 최소한의 지연과 뛰어난 전기 간섭 내성으로 비디오 데이터를 전송합니다. 이 차동 신호 방식은 누화를 줄이고 전력 소비를 줄이는 동시에 긴 케이블 길이에서도 안정적인 이미지 품질을 유지하므로 전자기적으로 복잡하거나 산업 등급 설정에 통합하는 데 이상적입니다.

• 환경 신뢰성을 위한 -20°C ~ +70°C의 넓은 온도 작동
  -20°C ~ +70°C의 작동 범위에서 지속적으로 작동하도록 설계된 CH156FH02A는 기후 제어되지 않는 환경에 적합합니다. 이 넓은 온도 기능은 교통수단 내부, 현장 배치 계측기 또는 태양열 난방 또는 계절별 온도 변화에 노출되는 밀폐된 인클로저와 같은 환경에서 일관된 시작, 이미지 안정성 및 장기적인 성능을 보장합니다.

지원 및 서비스:

Chenghao Optoelectronic은 CH156FH02A TFT LCD 모듈의 수명 주기 동안 포괄적인 기술 지원 및 부가 가치 서비스를 제공합니다. 초기 평가부터 대량 배포까지 고객은 모듈의 LVDS 인터페이스 및 30핀 FPC 구성에 맞춰진 상세 데이터 시트, 타이밍 다이어그램 및 참조 회로도를 포함한 전담 엔지니어링 지원의 혜택을 누릴 수 있습니다. 회사는 시스템 통합 테스트를 위한 샘플 장치와 신호 무결성, 전원 시퀀싱 및 백라이트 구동 요구 사항을 다루는 애플리케이션 노트를 제공합니다.
표준 사양을 넘어서는 적응이 필요한 프로젝트의 경우, Chenghao의 맞춤화 팀은 고객과 긴밀히 협력하여 인터페이스 변환, 밝기 향상 또는 넓은 온도 최적화와 같은 수정을 구현하며, 산업 표준에 부합하는 엄격한 품질 관리를 유지합니다. 설계 후 지원에는 실제 작동 조건에서 최적의 디스플레이 성능을 보장하기 위한 고장 분석, 설계 지원 및 펌웨어 수준 권장 사항이 포함됩니다.
또한, 회사는 고객이 공급망 연속성을 관리할 수 있도록 장기적인 제품 가용성 계획 및 단종(EOL) 알림을 유지합니다. 글로벌 물류 조정, 신속한 애프터 서비스 및 규정 준수 문서(RoHS 및 REACH 포함)는 신뢰성, 추적성 및 규정 준수가 필수적인 전문 및 산업 시스템에 대한 통합을 더욱 간소화합니다.

자주 묻는 질문:

Q1: 이 TFT LCD 디스플레이의 브랜드와 모델 번호는 무엇입니까?

A1: 이 TFT LCD 디스플레이는 Chenghao Optoelectronic에서 제조했으며, 모델 번호는 CH156FH02A입니다.

Q2: 이 TFT LCD 디스플레이는 어디에서 생산됩니까?

A2: 이 제품은 중국 심천에서 생산됩니다.

Q3: CH156FH02A TFT LCD 디스플레이는 어떤 인증을 받았습니까?

A3: 이 디스플레이는 CE, ISO9001, RoHS 및 SGS를 포함한 여러 인증을 보유하고 있습니다.

Q4: 이 제품의 최소 주문 수량과 공급 능력은 어떻게 됩니까?

A4: 최소 주문 수량은 100개이며, 공급 능력은 월 최대 5천만 개입니다.

Q5: TFT LCD 디스플레이는 어떻게 포장되며 일반적인 배송 시간은 어떻게 됩니까?

A5: 모든 제품은 안전을 보장하기 위해 신중하게 포장됩니다. 소형 제품은 트레이와 카톤을 사용하여 포장되며, 대형 제품은 폼 슬롯과 카톤을 사용합니다. 고객 요구 사항에 따라 맞춤형 포장 옵션도 제공됩니다. 일반적인 배송 시간은 3~7일입니다.

Q6: CH156FH02A TFT LCD 디스플레이 구매 시 어떤 결제 방법을 사용할 수 있습니까?

A6: T/T, AliPay 또는 PayPal을 통해 결제할 수 있습니다.
