4.3인치 TFT 디스플레이 모듈 800x480 IPS Lcd 24 핀 SPI 디스플레이 용량 터치

제품 설명:

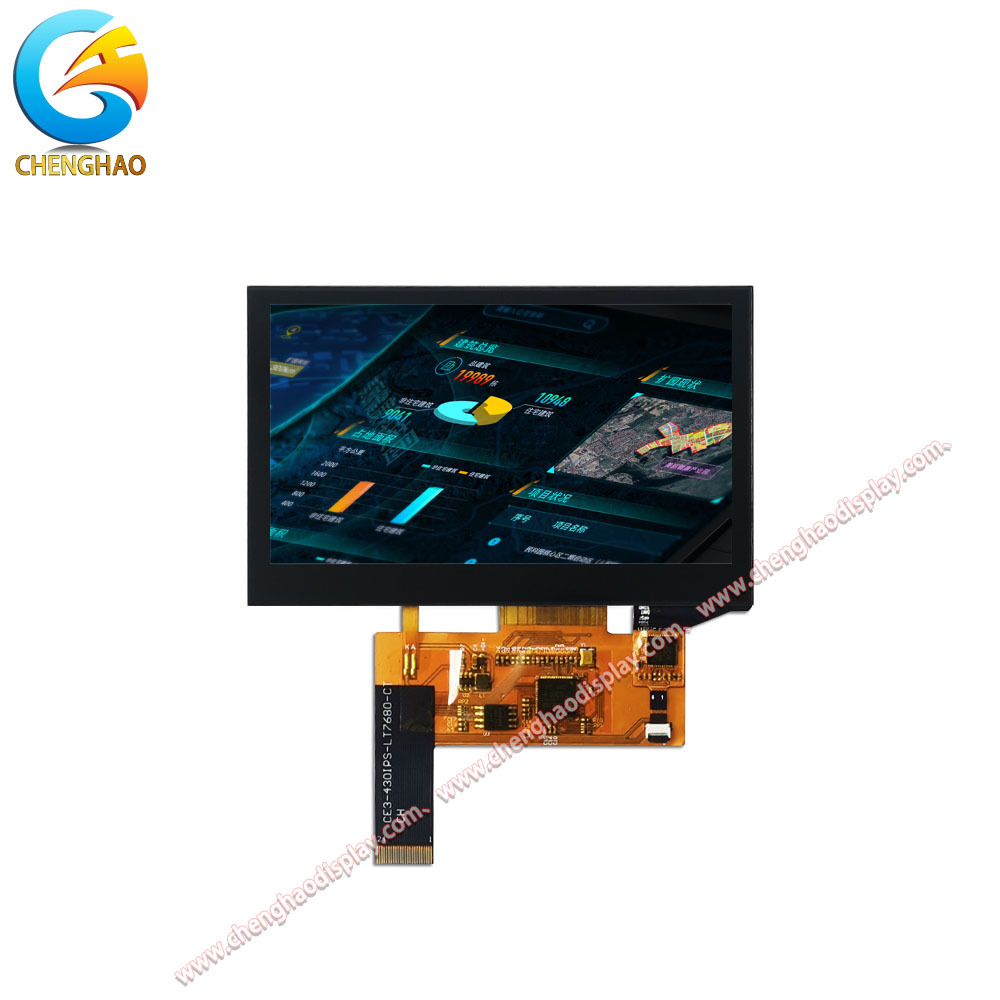

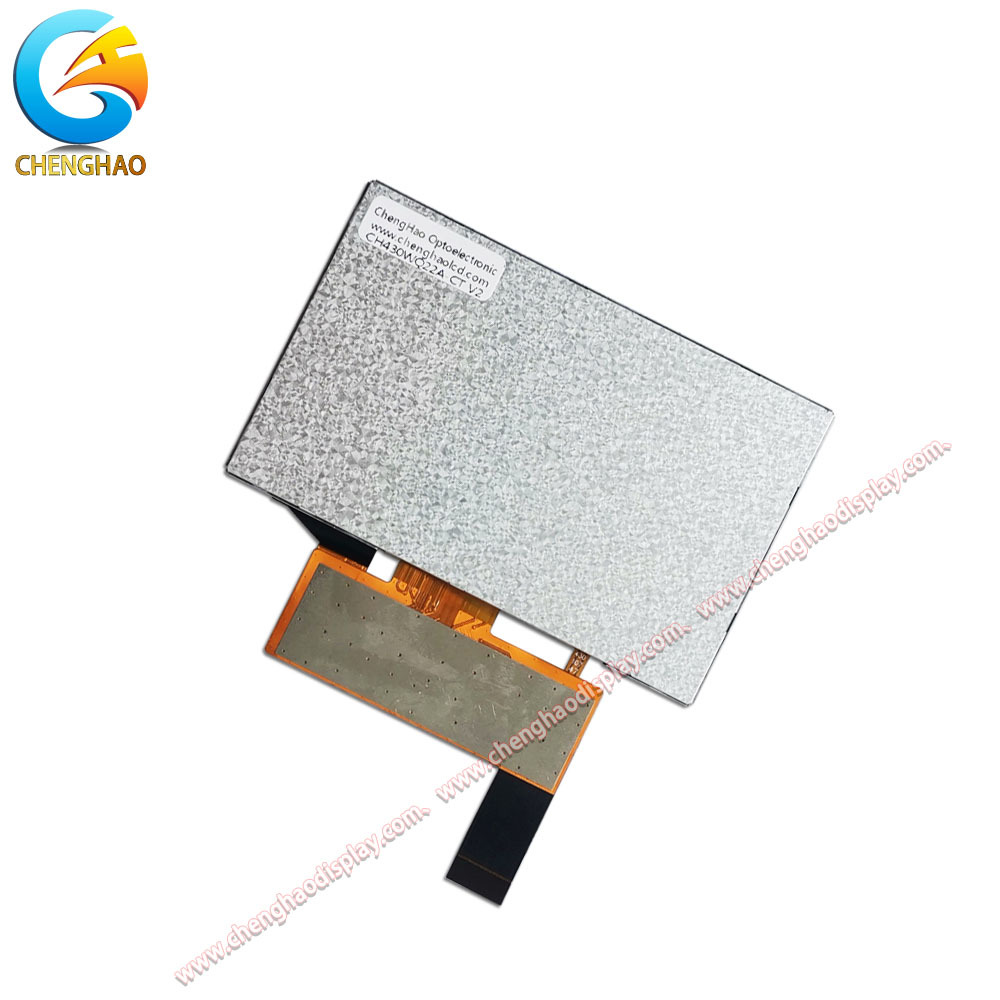

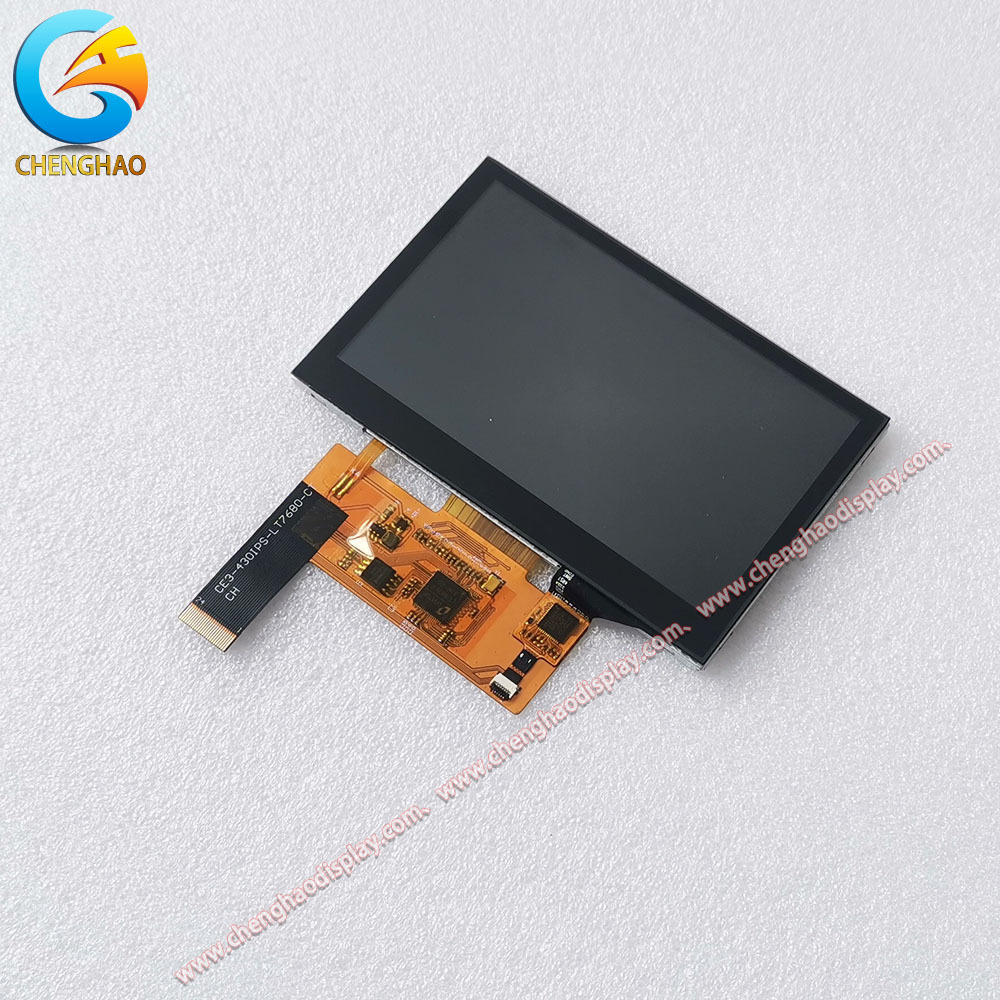

CH430WQ22A-CT는 광범위한 산업 및 소비자 응용 프로그램을 위해 설계 된 용량 터치와 함께 4.3 인치 TFT LCD 디스플레이 모듈입니다. 800 × 480 픽셀 해상도를 갖추고 있습니다.모듈은 선명한 이미지와 명확한 텍스트를 제공합니다., 인간-기계 인터페이스 (HMI), 휴대용 장치 및 기구에 적합합니다.

이 모듈은 IPS (In-Plane Switching) 패널을 사용하며, 일반적으로 검은색의 전송 모드를 가지고 있으며, 80/80/80/80 (왼쪽/오른쪽/올쪽/아래쪽) 의 넓은 전망 각도를 제공합니다.이 방식 은 경사 한 방향 에서도 색상 과 대조 가 일관성 있게 유지 된다. 800 cd/m2의 전형적인 밝기로 (300에서 1500 cd/m2까지 사용자 정의 할 수 있습니다.), 화면은 밝은 주변 빛에서도 읽을 수 있습니다. 16.7백만 가지 색상 (16M) 과 800개의 콘트라스트 비율:1, 생동감 넘치는, 잘 차별화된 시각을 제공합니다.
		내장 용량 터치 패널은 빠르고 신뢰할 수있는 터치 응답을 위해 I2C 인터페이스를 사용합니다. 디스플레이 통신의 기본 인터페이스는 SPI입니다.하지만 모듈은 MCU를 지원하도록 사용자 정의 할 수 있습니다, RGB, LVDS, HDMI 및 기타 일반적인 인터페이스. 유연한 인쇄 회로 (FPC) 는 24 개의 핀을 가지고 있으며 다양한 시스템 디자인에 쉽게 통합 할 수 있습니다. 운영 온도 범위는 20 °C ~ + 70 °C이며 저장 온도는 30 °C ~ + 80 °C이며, 까다로운 환경에서 신뢰할 수있는 성능을 보장합니다. 컴팩트 모듈의 크기는 105입니다.5mm × 67.2 mm × 4.75 mm, 활동 면적은 95.04 mm × 53.86 mm입니다.

요약하자면 CH430WQ22A-CT는 높은 밝기의 IPS 디스플레이, 반응용 용량 터치 및 유연한 인터페이스 옵션을 결합합니다.강력한 성능과 사용자 정의를 요구하는 애플리케이션에 이상적인 선택.

특징:

• 고 밝기 IPS 디스플레이800 cd/m2의 전형적인 밝기로 (그리고 1500 cd/m2까지 사용자 정의 할 수 있습니다.), 모듈은 탁월한 야외 가독성을 제공합니다.IPS 기술은 일관된 색상과 넓은 80°/80°/80°/80° 관점, 색이 변하지 않고 거의 모든 방향에서 콘텐츠가 계속 보이는 것을 보장합니다.

• I2C 인터페이스와 용량 터치통합 된 용량 터치 패널은 원활하고 멀티 터치 작동을 제공합니다.I2C 통신은 레지스티브 터치 솔루션에 비해 통합을 단순화하고 필요한 GPIO의 수를 줄입니다.;

• 유연한 인터페이스 옵션기본 디스플레이 인터페이스는 SPI이지만 모듈은 MCU, RGB, LVDS, HDMI 및 기타 표준 인터페이스를 지원하도록 조정할 수 있습니다.이 적응력은 설계자가 다양한 호스트 프로세서와 시스템 아키텍처와 모듈을 일치하도록 허용합니다.;

• 콤팩트 하고 견고 한 기계적 설계이 모듈의 크기는 105.5mm × 67.2mm × 4.75mm에 불과하며, 공간 제한적인 애플리케이션에 적합합니다.작동 온도 범위 (~ 20 °C ~ + 70 °C) 및 저장 범위 (~ 30 °C ~ + 80 °C) 는 산업 및 자동차 환경에서 신뢰할 수있는 성능을 보장합니다.;

• 광범위한 사용자 정의 기능표준 사양을 넘어서 고객들은 FPC 모양/핀 수를 수정하고, 대체 터치 기술 (반항성 또는 터치 없는 기술) 을 선택하고, 밝기를 조정하고, 작동 온도를 확장할 수 있습니다.반등 치료제를 추가합니다.이 CH430WQ22A-CT는 맞춤형 프로젝트에 대한 다재다능한 플랫폼으로 만듭니다.

기술 매개 변수:

사용자 정의:

전문 TFT LCD 모듈 제조업체로서 Chenghao Optoelectronic는 CH430WQ22A-CT에 대한 광범위한 사용자 정의 옵션을 제공하여 특정 애플리케이션 요구 사항을 충족합니다.사용자 정의 프로세스는 일반적으로 다음과 같은 단계를 포함합니다.:

(1) 요구 사항 분석 우리의 엔지니어링 팀은 고객과 함께 응용 환경, 인터페이스 선호도, 기계적 제약 및 성능 목표를 이해합니다.

(2) FPC 커스터마이징 유연한 인쇄 회로는 모양, 구조 및 핀 수 (예정 24 핀) 에 맞게 조정 할 수 있습니다.이것은 최적의 라우팅과 고객의 PCB 레이아웃과 호환성을 보장합니다.

(3) 디스플레이 인터페이스 선택 표준 모듈이 SPI 인터페이스를 사용하는 동안 MCU, RGB, LVDS, MIPI, EDP, HDMI 또는 여러 인터페이스의 조합을 지원하도록 디자인을 조정할 수 있습니다.이 유연성은 모듈이 추가 변환기 없이 호스트 시스템과 직접 연결할 수 있도록 합니다..

(4) 밝기 조절 ‧ 기본 밝기는 800 cd/m2이지만, 우리는 300 cd/m2에서 1500 cd/m2까지의 밝기를 가진 모듈을 제공할 수 있습니다.이것은 야외 또는 높은 환경 조명 응용에 매우 중요합니다..

(5) 작동 온도 확장 standard 표준 작동 범위는 20 °C ~ + 70 °C입니다. 사용자 정의 버전은 10 °C ~ + 60 °C 또는 45 °C ~ + 90 °C까지 확장 될 수 있습니다. 자동차에 적합합니다.산업용, 또는 야외 사용

(6) 유리 덮개 맞춤화 ∼ 덮개 유리 는 모양, 두께, 절단 (추기, 카메라 등), 실크 스크린 인쇄 및 표면 처리 (반 일광, 반 지문) 에 따라 변경 될 수 있습니다.

(7) 터치 패널 옵션 이 모듈은 용량 터치 패널 (I2C 인터페이스) 을 탑재하고 있습니다. 고객은 비용과 애플리케이션 필요에 따라 저항 터치 또는 비 터치 버전을 선택할 수 있습니다.

(8) 광학 향상 반사 를 줄이기 위해 반사 방지 (AG) 코팅 을 적용 할 수 있습니다.소음 환경에서 신호 무결성을 향상시키기 위해 전자기 간섭 (EMI) 보호가 추가 될 수 있습니다..

(9) 프로토타입 및 검증 ∙ 맞춤형 사양이 최종 확정되면 시험 및 승인을 위해 프로토타입을 생산합니다. 고객 확인 후 대량 생산이 시작됩니다.

이러한 커스터마이징 기능을 활용함으로써 CH430WQ22A-CT는 고객의 제품 디자인에 완벽하게 맞는 맞춤형 솔루션으로 변환 될 수 있습니다.

지원 및 서비스:

첸하오 광전자는 CH430WQ22A-CT 디스플레이 모듈의 성공적인 통합과 장기적인 신뢰성을 보장하기 위해 포괄적인 기술 지원 및 판매 후 서비스를 제공합니다.

기술 지원
판매 전 컨설팅 우리의 애플리케이션 엔지니어들은 고객들의 프로젝트 요구 사항에 따라 적절한 인터페이스, 밝기, 온도 범위 및 기계적 구성을 선택하도록 도와줍니다.
통합 안내 ✅ 우리는 자세한 데이터 시트, 핀 아웃 다이어그램, 인터페이스 타이밍 사양 및 일반적인 플랫폼 (예를 들어 Arduino, Raspberry Pi, STM32) 에 대한 샘플 코드를 제공합니다.
맞춤형 디자인 지원 ∙ 맞춤형 버전의 경우, 우리는 사양 정의에서 프로토타입 검증까지 전체 개발 주기를 통해 고객과 협력합니다.

품질 보장
각 모듈은 디스플레이 균일성, 촉각 민감성, 전기 성능 및 환경 내구성 등에 대한 엄격한 테스트를 거칩니다.
우리는 산업 표준 보증 (일반적으로 12~24개월) 을 제공하고 고 신뢰성 애플리케이션에 대한 확장 보증 옵션을 제공할 수 있습니다.

물류 및 공급망
소량에서 대량 생산에 이르기까지 유연한 주문량
적당한 반 정적 및 충격 방지 포장으로 전 세계 배송.
정해진 시간에 배달을 위한 재고 관리 프로그램

판매 후 서비스
주문 추적, 기술 조회 및 교체 요청에 대한 전담 고객 서비스 팀
보증 대상 모듈의 고장 분석 및 수리 서비스
고객 피드백에 기반한 지속적인 제품 개선

이러한 지원 서비스를 제공함으로써, 우리는 CH430WQ22A-CT를 단순히 디스플레이 부품이 아니라 제품 개발과 배포를 가속화하는 완전히 지원된 솔루션으로 만드는 것을 목표로합니다.

FAQ:

Q1: 첸하오 광전자 CH430WQ22A-CT LCD 디스플레이 모듈은 어떤 인증을 가지고 있습니까?

A1: CH430WQ22A-CT LCD 디스플레이 모듈은 CE, RoHS 및 FCC 인증을 받아 국제 안전 및 환경 표준을 준수합니다.

Q2: CH430WQ22A-CT LCD 디스플레이 모듈의 최소 주문 양은 무엇입니까?

A2: 이 제품의 최소 주문량은 100개입니다.

Q3: CH430WQ22A-CT LCD 디스플레이 모듈은 배송에 어떻게 포장됩니까?

A3: 모든 제품은 운송 중에 안전을 보장하기 위해 안전하게 포장됩니다. 작은 크기의 제품은 트레이와 카튼을 사용하여 포장되며, 큰 크기는 폼 슬롯과 카튼을 사용합니다.또한 패키지는 고객의 요구 사항에 따라 사용자 정의 할 수 있습니다.

Q4: CH430WQ22A-CT LCD 디스플레이 모듈의 주문에 대한 일반적인 배송 시간은 얼마입니까?

A4: 배송 시간은 보통 주문 확인 후 3~7일 사이입니다.

Q5: CH430WQ22A-CT LCD 디스플레이 모듈 구매에 어떤 지불 조건이 받아들여집니다?

A5: 허용된 지불 조건에는 TT (전자전환) 및 합의된 다른 방법들이 포함됩니다.
