4.3인치 산업용 TFT LCD 디스플레이 모듈 800×480 해상도 80도 관점

제품 설명:

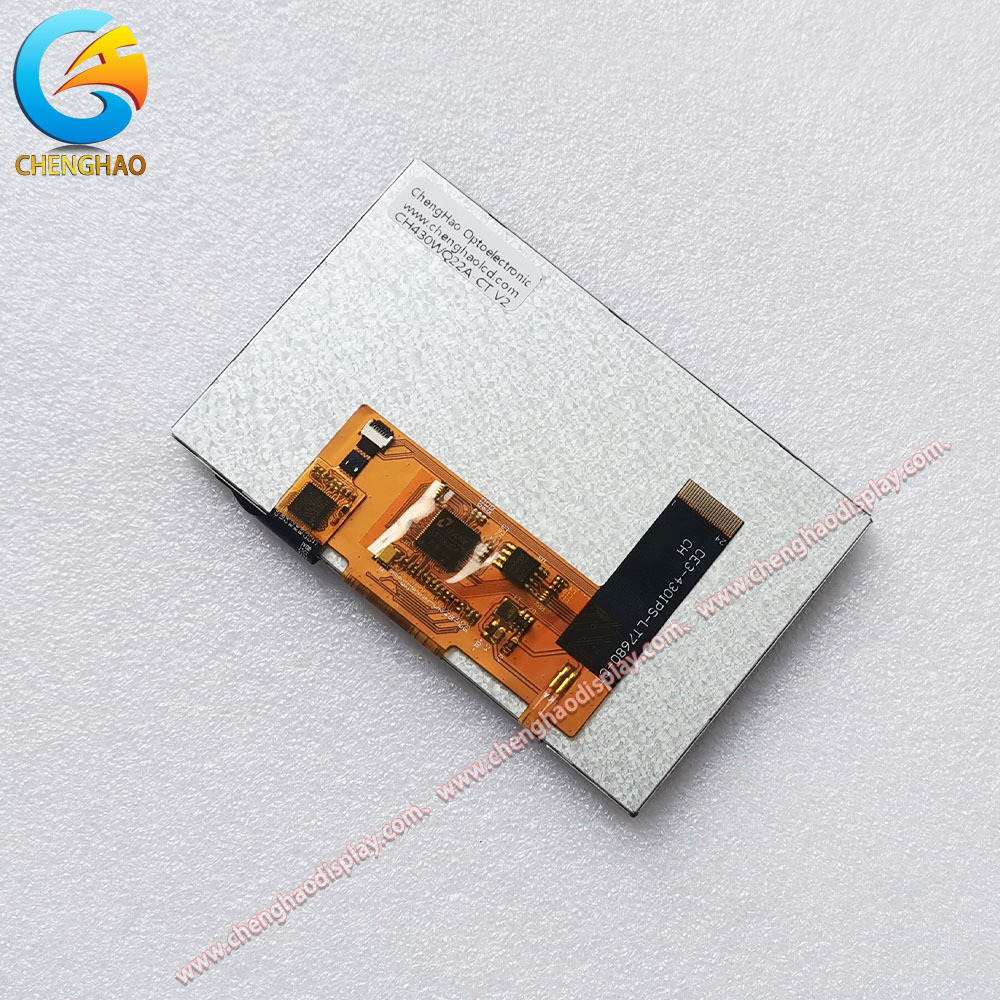

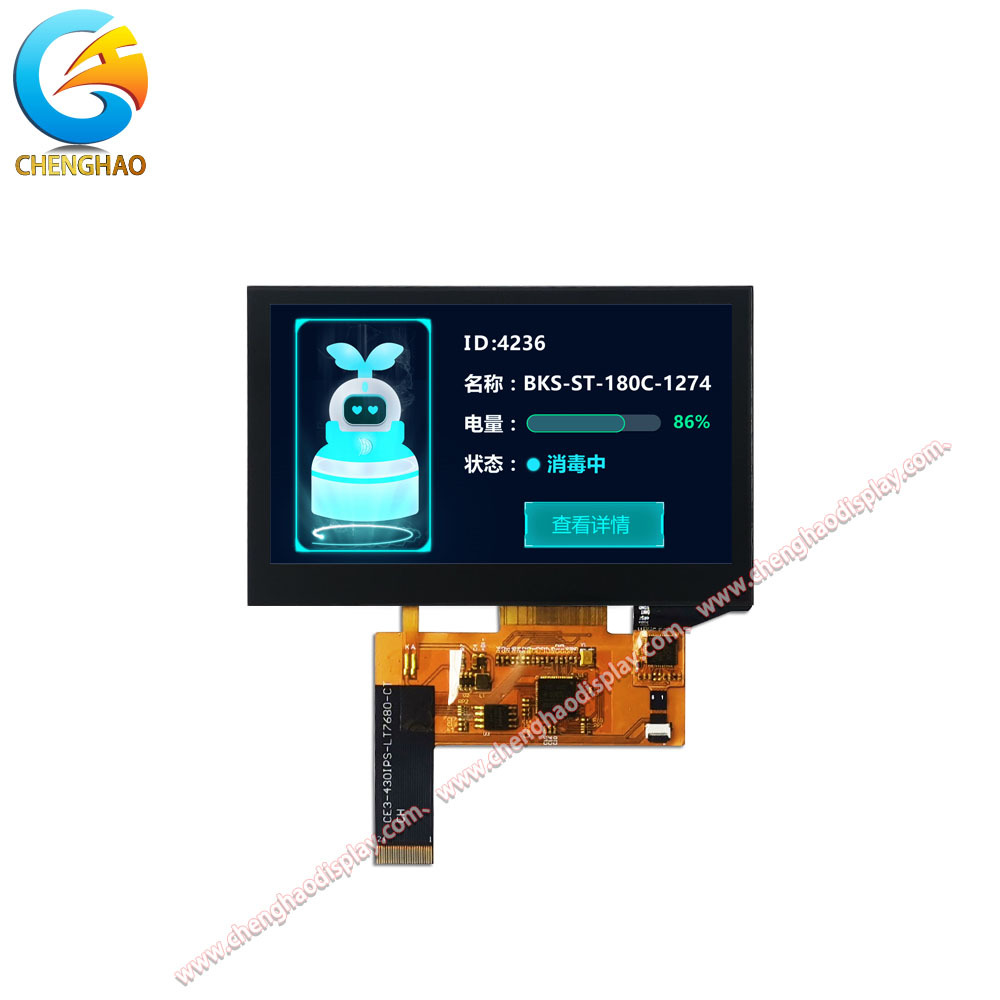

CH430WQ22A-CT는 산업 및 전문 응용 분야를 위해 설계된 정전식 터치 기능을 통합한 고성능 4.3인치 가로형 TFT LCD 디스플레이 모듈입니다. 선명한 800x480 해상도를 자랑하며, 800:1 명암비와 800 cd/m²의 높은 밝기(300~1500 cd/m² 사용자 정의 지원)로 생생한 16M 색상 시각 효과를 제공합니다. IPS 투과형 노멀 블랙 기술을 채택하여 80/80/80/80 모든 각도에서 시야각을 제공하여 모든 방향에서 선명한 시인성을 보장합니다.
		이 모듈은 24핀 FPC 인터페이스를 특징으로 하며, MCU, RGB, LVDS 및 HDMI를 포함한 사용자 정의 옵션과 함께 SPI를 표준으로 지원합니다. 95.04*53.86 mm의 활성 영역을 가진 소형 치수(105.567.24.75 mm)는 공간 제약적인 장치에 이상적입니다. IIC 인터페이스 정전식 터치(저항성 또는 비 터치 옵션)를 갖추고 있으며, -20~+70℃ 온도 범위에서 안정적으로 작동하며, -30~+80℃의 보관 온도를 지원하여 가혹한 산업 환경에 적합합니다.

특징:

• 초광시야각 IPS 패널
  IPS 투과형 노멀 블랙 디스플레이는 모든 네 방향에서 균일한 80° 시야각을 제공하여 색상 왜곡을 제거하고 협업 산업 운영에 일관된 시인성을 보장합니다.

• 높은 밝기 및 사용자 정의 가능한 휘도
  800 cd/m² 표준 밝기 및 300~1500 cd/m² 사용자 정의 범위를 통해 이 모듈은 강한 주변광에서도 선명한 가독성을 유지하며, 야외 또는 눈부심이 심한 산업 현장에 이상적입니다.

• 유연한 인터페이스 호환성
  SPI를 기본값으로 지원하며, MCU, RGB, LVDS 및 HDMI를 포함한 확장 가능한 옵션을 제공합니다. 24핀 FPC 디자인은 다양한 산업 제어 시스템에 안정적인 신호 전송을 보장합니다.

• 광범위한 온도 허용 오차
  -20℃ ~ 70℃의 작동 온도와 -30℃ ~ 80℃의 보관 온도는 야외 모니터링 및 산업 자동화 장비와 같은 극한 환경에서 안정적인 성능을 가능하게 합니다.

• 정밀한 응답을 갖춘 듀얼 터치 옵션
  정전식 터치(IIC 인터페이스)를 표준으로 제공하며, 공장 내 장갑 터치 시나리오와 같은 다양한 작동 요구 사항을 충족하는 저항성 터치 또는 비 터치 대안을 사용할 수 있습니다.

기술 매개변수:

사용자 정의:

맞춤형 산업용 디스플레이 모듈인 CH430WQ22A-CT는 다양한 고객 요구 사항을 충족하기 위해 다음과 같은 주요 옵션을 통해 포괄적인 사용자 정의 서비스를 제공합니다.

첫째, FPC 사용자 정의: 장치의 특정 설치 공간 및 연결 요구 사항에 맞춰 FPC 모양, 구조 및 핀 수의 개인화된 설계를 지원합니다.

둘째, 인터페이스 사용자 정의: 표준 SPI 인터페이스 외에도 MCU, RGB, MIPI, LVDS, EDP 및 HDMI를 포함한 여러 인터페이스의 원스톱 사용자 정의를 제공하여 제어 시스템과의 원활한 통합을 보장합니다.

셋째, 백라이트 밝기 조정: 기본 800 cd/m² 밝기는 300~1500 cd/m² 내에서 조정할 수 있으며, 선택 모델은 초고휘도 시나리오를 위해 최대 2800 cd/m²까지 도달할 수 있습니다.

넷째, 온도 범위 확장: -10~+60℃에서 -45~+90℃까지의 맞춤형 작동 온도 범위를 제공하여 특수 산업 환경에서 극한의 추위나 열을 견딜 수 있도록 합니다.

다섯째, 유리 커버 개인화: 장치의 구조 및 브랜딩 요구 사항에 따라 유리 커버 모양, 두께, 개구부 위치 및 실크 스크린 인쇄를 사용자 정의합니다.

여섯째, 터치 솔루션 선택: 응용 시나리오에 따라 정전식 터치, 저항성 터치 또는 비 터치 버전을 선택합니다.

또한, 가혹한 작업 조건에 대한 모듈의 적응성을 향상시키기 위해 눈부심 방지 코팅 및 전자파 간섭(EMI) 처리를 제공합니다.

지원 및 서비스:

Chenghao Optoelectronic은 CH430WQ22A-CT 디스플레이 모듈에 대한 엔드 투 엔드 지원 및 서비스를 제공하여 고객에게 원활한 통합 경험을 보장하기 위해 최선을 다하고 있습니다.

첫째, 기술 컨설팅: 당사의 전문 엔지니어링 팀은 제품 매칭을 최적화하는 데 도움이 되도록 모듈 선택 안내, 인터페이스 호환성 분석 및 사용자 정의 솔루션 설계를 포함한 무료 사전 판매 컨설팅을 제공합니다.

둘째, 샘플 제공: 대량 주문 전에 실제 장치에서 모듈의 성능, 호환성 및 내구성을 확인할 수 있도록 테스트를 위한 무료 또는 저렴한 샘플을 제공합니다.

셋째, 사용자 정의 지원: 설계 도면 확인부터 프로토타입 제작 및 테스트까지 모든 사용자 정의 매개변수가 사양을 충족하는지 확인하기 위해 전담 프로젝트 관리자를 배정하여 사용자 정의 요청을 따릅니다.

넷째, 품질 보증: 모든 모듈은 배송 전에 엄격한 에이징 테스트, 온도 사이클 테스트 및 신뢰성 테스트를 거칩니다. 포괄적인 품질 보증 및 적시의 애프터 서비스 유지 보수를 제공합니다.

다섯째, 문서 지원: 제품 통합 및 디버깅 프로세스를 용이하게 하기 위해 자세한 데이터 시트, 사용자 설명서, 인터페이스 정의 문서 및 드라이버 개발 가이드를 제공합니다.

FAQ:

Q1: CH430WQ22A-CT의 기본 해상도는 무엇입니까?

A: 가로 방향으로 800×480 픽셀(WVGA)의 기본 해상도를 가지고 있습니다.

Q2: 터치 패널 없이 이 디스플레이를 사용할 수 있습니까?

A: 예, 터치 패널은 선택 사항입니다. 정전식 터치, 저항성 터치 또는 터치 없음으로 주문할 수 있습니다.

Q3: 이 모듈은 기본적으로 어떤 인터페이스를 지원합니까?

A: 표준 버전은 SPI를 사용하지만 MCU, RGB, LVDS, MIPI, eDP 또는 HDMI를 지원하도록 사용자 정의할 수 있습니다.

Q4: 이 디스플레이는 실외 사용에 적합합니까?

A: 최대 1500 cd/m²의 밝기(사용자 정의 가능)로 밝은 환경에서 잘 작동하며, 특히 눈부심 방지 옵션과 함께 사용됩니다.

Q5: 작동 온도 범위는 무엇입니까?

A: 표준 범위는 -20°C ~ +70°C입니다. 요청 시 -45°C까지, +90°C까지 확장된 범위를 사용할 수 있습니다.
