24 핀 터치 스크린 디스플레이 모듈 4.3 인치 IPS TFT LCD 대온

제품 설명:

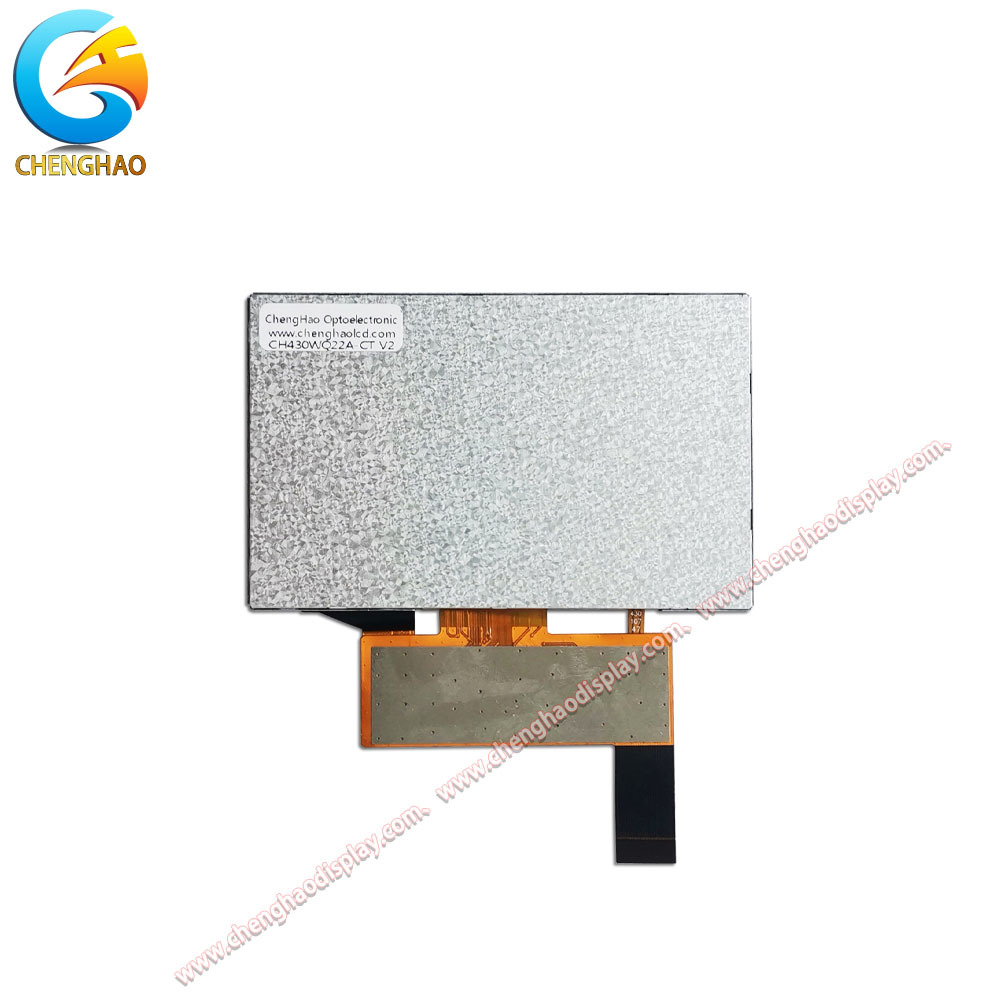

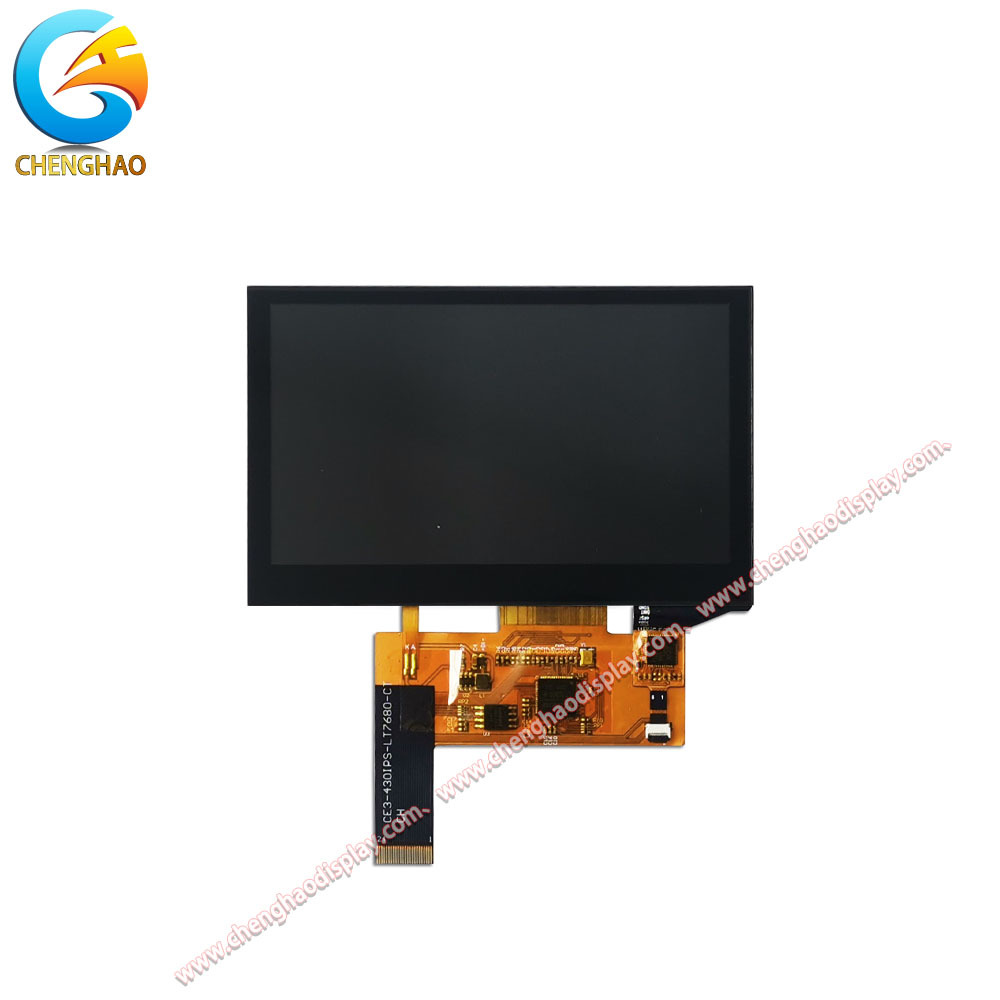

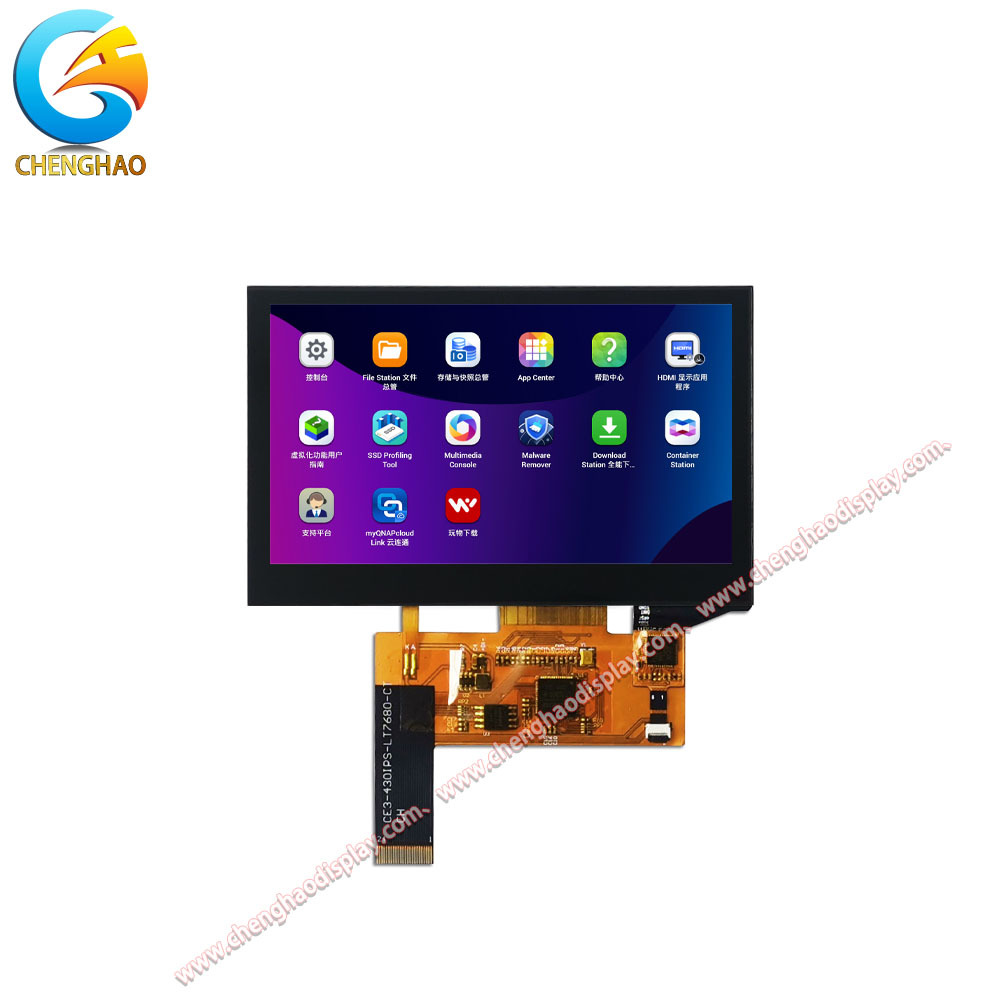

CH430WQ22A-CT는 까다로운 산업, 자동차 및 소비자 응용 분야를 위해 설계된 고성능 4.3인치 TFT LCD 모듈입니다. 선명한 800x480 해상도의 가로형 IPS 패널을 특징으로 하며, 생생한 16M 색상 시각 효과를 제공합니다. 넓은 80/80/80/80 시야각은 거의 모든 방향에서 일관된 이미지 품질을 보장합니다. 통합 정전식 터치 기술(IIC 인터페이스)은 부드럽고 반응성이 뛰어난 사용자 경험을 제공합니다. 까다로운 환경에서도 견딜 수 있도록 제작되었으며, -20°C ~ +70°C에서 안정적으로 작동합니다. 다용도 시스템 통합을 위해 모듈은 24핀 FPC를 사용하며 주로 SPI 인터페이스를 지원하며, 맞춤 설정 시 MCU, RGB, LVDS 등을 옵션으로 제공합니다. 컴팩트한 크기(105.5x67.2x4.75mm)와 높은 밝기(표준 800cd/m²)는 공간 제약적인 고가시성 응용 분야에 이상적인 솔루션입니다.

특징:

CH430WQ22A-CT는 강력한 사양과 적응형 디자인의 조합으로 차별화됩니다.

• 최적화된 컴팩트 폼 팩터:105.5x67.2mm의 모듈 크기와 4.75mm의 슬림한 프로파일로 최소한의 공간 내에서 디스플레이 영역(95.04x53.86mm 유효 영역)을 최대화하여 휴대용 및 임베디드 장치에 적합합니다.

• 선명도 및 색상 성능: 800x480 WVGA 해상도는 복잡한 인터페이스에 충분한 세부 정보를 제공하며, 16M 색상 깊이와 800:1 명암비는 풍부하고 실제와 같은 이미지를 보장합니다.

• 뛰어난 가시성:IPS 기술은 모든 방향에서 초광각 80도 시야각에서 일관된 색상과 선명도를 보장합니다. 높은 밝기 800cd/m² 백라이트(최대 1500cd/m²까지 맞춤 설정 가능)는 직사광선에서도 가독성을 보장합니다.

• 다양한 연결성:24핀 FPC에서 SPI 인터페이스로 기본 구성되지만, MCU, RGB 또는 LVDS 프로토콜에 쉽게 적용할 수 있도록 지원하여 다양한 하드웨어 플랫폼에 상당한 유연성을 제공합니다.

• 환경 내구성:신뢰성을 위해 설계되었으며, 확장된 작동 온도 범위(-20°C ~ +70°C)와 -30°C까지의 보관 조건을 지원하여 실내 및 실외 응용 분야에 적합합니다.

• 최신 터치 인터페이스: IIC 통신을 갖춘 정전식 터치 패널(PCAP)을 포함하여 표면 마모에 강하고 기존 저항성 터치스크린보다 뛰어난 내구성이 뛰어나고 멀티 터치 기능을 갖춘 솔루션을 제공합니다.

기술 매개변수:

맞춤 설정:

Chenghao Optoelectronic에서는 표준 모듈이 모든 고유한 응용 분야에 적합하지 않을 수 있음을 알고 있습니다. CH430WQ22A-CT는 정확한 사양을 충족하기 위한 광범위한 맞춤 설정에 적합한 플랫폼 역할을 합니다. 유연한 맞춤 설정 프로세스에는 다음이 포함됩니다.

(1) 인터페이스 및 FPC 맞춤 설정: 시스템의 메인보드에 최적의 인터페이스(SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI)를 선택하십시오. 기계적 설계 및 연결 요구 사항에 맞게 FPC의 모양, 길이, 강성 및 핀 배열(표준 24핀 이상)을 맞춤 설정할 수 있습니다.

(2) 광학 및 환경 조정: 직사광선 가독성을 위해 백라이트 밝기를 표준 범위(300-1000cd/m²)에서 최대 2800cd/m²까지 조정합니다. 반사 방지(AG) 또는 반사 방지(AR) 코팅을 적용할 수 있습니다. 작동 온도는 상업용(0~50°C), 산업용(-20~70°C) 또는 극한 환경(-45~90°C)에 맞게 조정할 수 있습니다.

(3) 기계적 및 터치 수정: 커버 유리의 모양, 두께를 맞춤 설정하고 개구부 또는 실크 스크린 인쇄(로고, 아이콘)를 추가합니다. 정전식 터치를 유지하거나, 스타일러스 입력을 위해 저항성 터치로 전환하거나, 터치 패널이 없는 디스플레이 전용 버전을 주문할 수 있습니다.

(4) 향상된 신뢰성 기능: 전기적으로 시끄러운 환경에서 안정적인 작동을 보장하기 위해 EMI 차폐 또는 강화된 접착을 추가합니다.
당사의 엔지니어링 팀은 개념부터 생산까지 협력하여 맞춤 설정된 CH430WQ22A-CT 변형이 원활하게 통합되고 안정적으로 작동하도록 보장합니다.

지원 및 서비스:

Chenghao Optoelectronic은 CH430WQ22A-CT 모듈에 대한 뛰어난 지원 및 서비스를 제공하기 위해 최선을 다하고 있습니다. 당사의 전담 고객 서비스 팀은 모듈의 사양, 설치 및 맞춤 설정 옵션과 관련된 모든 문의 사항에 대해 도움을 드릴 수 있습니다.

조립 가이드, 기술 사양 및 맞춤 설정 프로세스를 포함한 자세한 문서를 제공하여 모듈의 기능을 최대한 활용할 수 있도록 보장합니다. 또한, 당사의 기술 지원 팀은 설치 후 발생할 수 있는 모든 문제를 해결하고 원활한 작동을 보장하기 위한 지침을 제공할 수 있습니다.

또한 품질과 고객 만족에 대한 약속을 강화하는 강력한 보증 정책을 유지합니다. 특정 요구 사항에 맞게 맞춤 설정된 디스플레이 솔루션을 달성하는 데 있어 신뢰할 수 있는 파트너인 Chenghao Optoelectronic을 믿으십시오.

FAQ:

Q1: LCD 디스플레이 모듈의 모델 번호는 무엇입니까?

A1: LCD 디스플레이 모듈의 모델 번호는 CH430WQ22A-CT입니다.

Q2: 이 LCD 디스플레이 모듈은 어떤 인증을 받았습니까?

A2: 이 제품은 CE, RoHS 및 FCC 인증을 받았습니다.

Q3: Chenghao Optoelectronic LCD 디스플레이 모듈의 최소 주문 수량은 얼마입니까?

A3: 최소 주문 수량은 100개입니다.

Q4: 배송 중 안전을 보장하기 위해 제품은 어떻게 포장됩니까?

A4: 모든 제품은 안전하게 보관할 수 있도록 적절하게 포장됩니다. 소형 제품은 트레이와 상자를 사용하여 포장하고, 대형 제품은 폼 슬롯과 상자를 사용합니다. 포장은 고객의 요구 사항에 따라 맞춤 설정할 수도 있습니다.

Q5: 일반적인 배송 시간과 지불 조건은 무엇입니까?

A5: 배송 시간은 일반적으로 3~7일입니다. 지불 조건에는 TT(전신 송금) 또는 기타 합의된 방법이 포함됩니다.

Q6: 이 LCD 디스플레이 모듈의 공급 능력은 무엇입니까?

A6: Chenghao Optoelectronic은 매달 최대 50,000,000개를 공급할 수 있습니다.
