2.8인치 LCD Tft 터치 스크린 50pin SPI 인터페이스 240x320 IPS 스크린

Minimum Order Quantity : 100 Pcs Packaging Details : All The Products Are Packed In Right Way To Keep It Safe. For Small Sizes Of Products We Use Tray + Carton, For Bigger Sizes We Use Foam Slot + Carton. We Also Design Packages According To Customers' Requirements
Delivery Time : 3~7 Days Payment Terms : TT
Supply Ability : 300K Pcs/month
브랜드 이름: Chenghao Optoelectronic 인증: RoHS,CE、FCC
Model Number: CH280QV22H-CTB 문서: 제품 설명서 PDF

상세 정보

LCD 타입: 2.8”TFT+ CTP 활성 영역 크기: 43.2 * 57.6 mm
관측 방향: 80/80/80/80 터치 인터페이스: IIC
대비: 800:1 저장 온도: -30 ~ +80 C
터치형: 전기 용량입니다 표시 모드: IPS / 전달 가능한 /는 정상적으로 검어집니다
강조하다:

2.8인치 LCD 터치 스크린

,

240x320 LCD 터치 스크린

제품 설명

제품 설명:




CH280QV22H-CTB는 Chenghao Optoelectronic에서 제공하는 2.8인치 IPS 용량 터치 TFT LCD 디스플레이 모듈이다. 해상도는 320x240이며 SPI 인터페이스를 사용합니다.그것은 산업 제어에 널리 사용됩니다., 스마트 홈, 의료 장비, IoT 터미널 및 차량에 장착 된 장비. 모듈은 뛰어난 조망 각 성능 (80도 위, 아래, 왼쪽 및 오른쪽), 선명하고 다채로운 디스플레이,262K 색상을 지원합니다., 300 cd/m2까지의 밝기를 가지고 있습니다.



이 모듈은 전체 크기가 56 x 74 x 3.74 mm, 표시 면적은 43.2 x 57.6 mm로 컴팩트한 구조 구조로 구성되어 있습니다. 0.7 mm 두께의 커버 글래스가 장착되어 있습니다.투명성 ≥87%, 및 표면 경도는 6H입니다. 화면 품질을 보장하는 동시에, 그것은 또한 좋은 스크래치 저항을 가지고 있습니다. 터치 패널 유형은 용량이며, I2C 인터페이스를 사용하고 2의 작동 전압 범위를 가지고 있습니다..8V에서 3.3V까지, 민감하고 안정적인 촉각 반응을 제공할 수 있습니다.

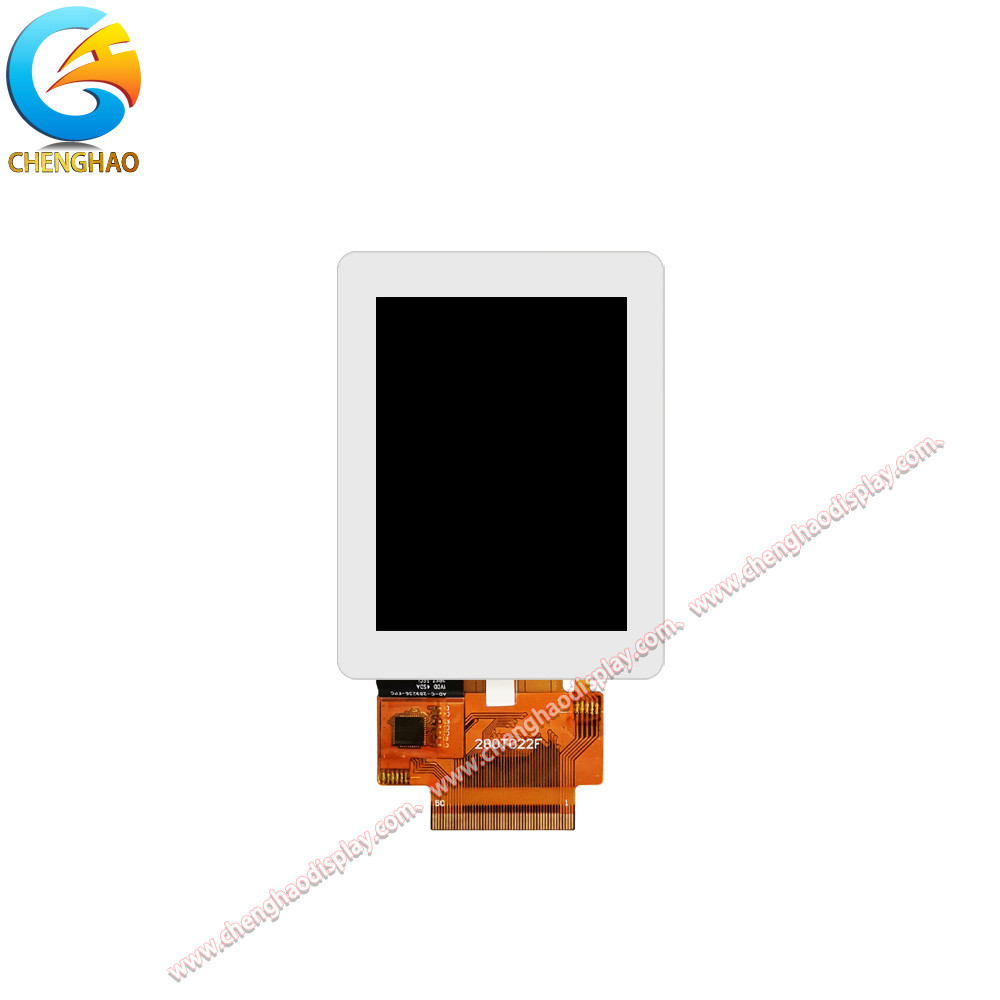

2.8인치 LCD Tft 터치 스크린 50pin SPI 인터페이스 240x320 IPS 스크린 0

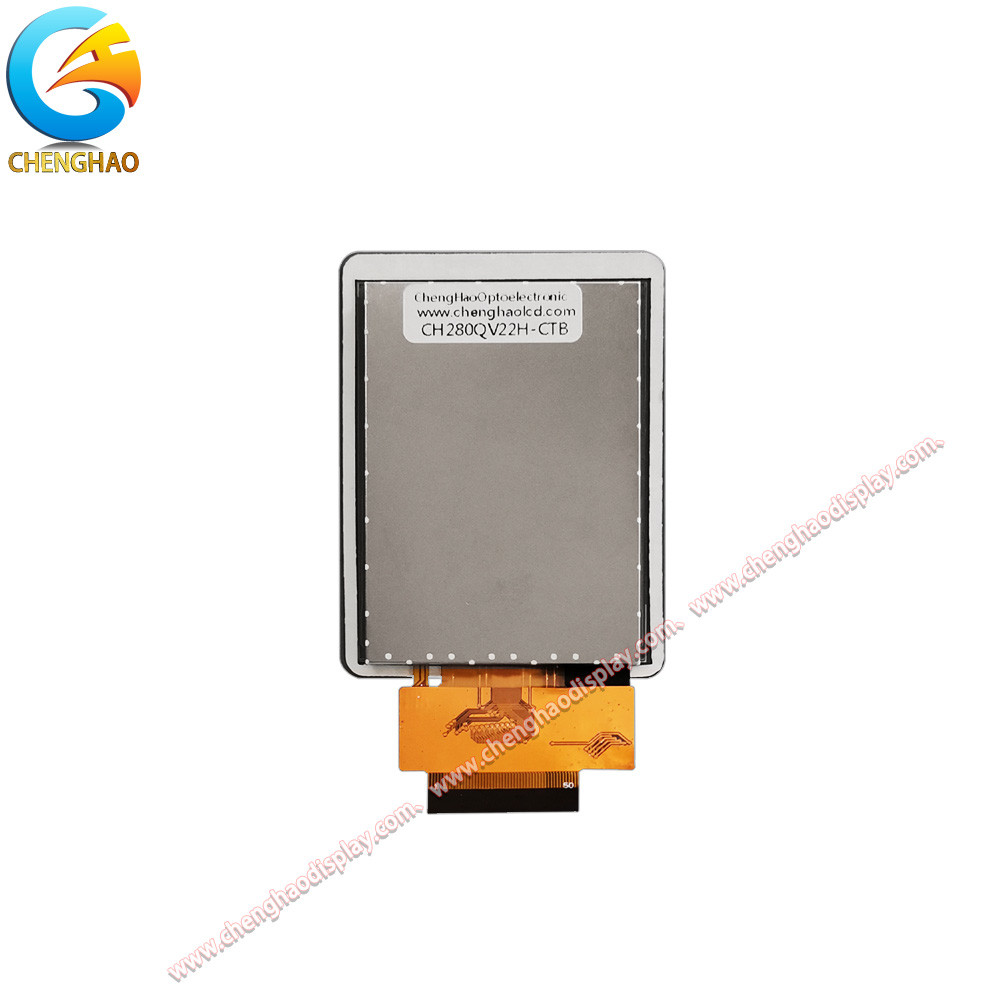

2.8인치 LCD Tft 터치 스크린 50pin SPI 인터페이스 240x320 IPS 스크린 1

CH280QV22H-CTB 디스플레이 모듈의 작동 온도 범위는 -20°C~+70°C이고 저장 온도 범위는 -30°C~+80°C입니다.다양한 복잡한 환경에서 안정적으로 작동 할 수 있도록또한 모듈은 작은 팩 샘플 테스트를 지원하며 FPC 케이블 구조 조정, 백라이트 밝기 조정,인터페이스 정의 재구성, 터치 패널 사용자 정의 디자인 등을 통해 다양한 단말 장치의 차별화된 애플리케이션 요구를 완전히 충족시킵니다.


정밀 기기나 인공지능 단말기나 차량 제어 시스템에서CH280QV22H-CTB는 높은 신뢰성과 유연한 사용자 정의 기능으로 이상적인 디스플레이 솔루션 선택이되었습니다..


특징:


  • 고화질 해상도 디스플레이

320x240 점의 고품질 TFT LCD 화면으로 장착되어 섬세한 이미지 프레젠테이션을 지원하며 정보집약적 인 이미지 표시에 적합합니다.


  • 전체 시청 경험

IPS 기술을 채택하여, 4개의 방향, 위, 아래, 왼쪽, 오른쪽에서 80°의 넓은 시야각을 가지고 있습니다.어떤 방향에서든 이미지를 볼 때 색상 캐스트와 어두운 코너가 없도록 보장합니다..


  • 다점 용량 촉각

내장형 수용성 터치 패널, 반응력, 조작 용이성, 멀티 포인트 터치를 지원하며 복잡한 대화형 응용 시나리오에 적합합니다.


  • 고강도 촉각 유리

터치 레이어는 경화 및 압력 저항을 뛰어난 6H의 단단한 유리 덮개를 사용하여 야외 또는 산업 환경에 적합합니다.


  • 뛰어난 광전달성

터치 글래스의 광전도율은 87% 이상이며, 강한 빛 환경에서 여전히 좋은 디스플레이 효과를 유지할 수 있습니다.


  • 가볍고 컴팩트한 구조

모듈의 전체 두께는 3.74mm 내에서 제어되며 공간에 민감한 임베디드 애플리케이션에 적합합니다.


  • 에너지 절감 백라이트 설계

내장된 고효율 백라이트 소스는 안정적인 밝기를 제공하면서 전력 소비를 줄이고 장치의 수명을 연장합니다.


  • 저전력 인터페이스 구성

디스플레이 부분은 SPI 통신을 사용하고 터치 부분은 I2C 인터페이스를 사용하여 시스템 설계를 단순화하고 에너지 소비를 줄입니다.


  • 다양한 온도 범위에 적용됩니다.

-20°C ~ +70°C의 작동 온도 능력으로 다양한 산업 및 야외 환경에서 안정적인 작동을 지원합니다.


  • 프로젝트 사용자 정의 및 개발 지원

FPC 구조, 백라이트 밝기, 인터페이스 형태, 터치 스키마 등은 제품의 적응력을 향상시키기 위해 고객의 필요에 따라 개인화 할 수 있습니다.


기술 매개 변수:

표시 모드 IPS/전달기/정상 흑색
관측 방향 80/80/80/80
LCD 타입 2.8 TFT+ CTP
점들 수 240x320
모듈 크기 56 * 74 * 3.74 밀리미터
저장 온도 -30 ~ +80 °C
액티브 영역 크기 43.2 * 57.6mm
LCD 인터페이스 SPI
밝기 300 Cd/m2 밝기
작동 온도 -20 ~ +70 °C

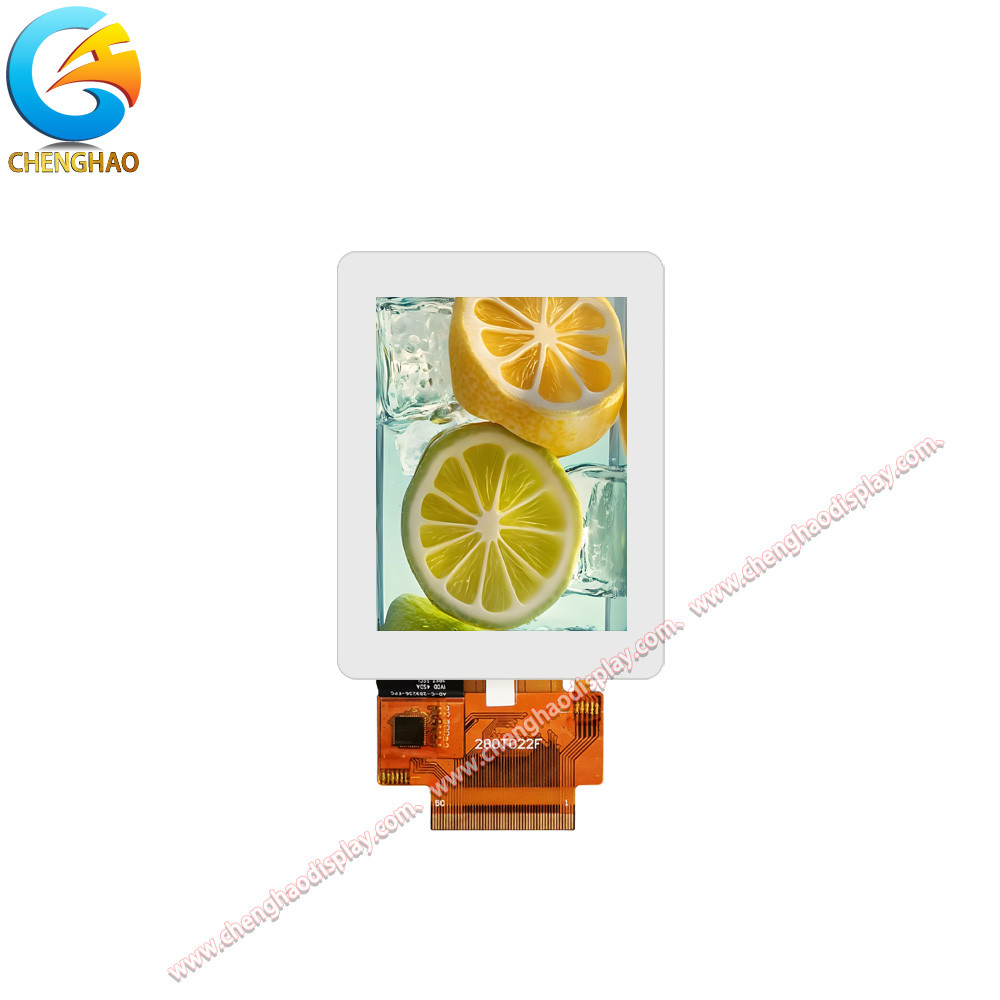

2.8인치 LCD Tft 터치 스크린 50pin SPI 인터페이스 240x320 IPS 스크린 2

응용 프로그램:

CH280QV22H-CTB는 디스플레이와 터치를 통합한 고성능 2.8인치 TFT LCD 모듈입니다.뛰어난 환경 적응력과 유연한 사용자 정의 기능, 그것은 여러 산업 및 장비 시스템에서 널리 사용되었습니다. 다음과 같은 주요 응용 방향입니다:

  • 휴대용 터미널 장비
    이 모듈은 컴팩트하고 가볍고 특히 필드 감지 장비, 휴대용 의료 스캐너, 휴대용 단말기 등 휴대용 기기에 적합합니다.명확한 데이터 디스플레이와 편리한 인간-컴퓨터 상호 작용 인터페이스를 제공.
  • 산업용 동작 인터페이스
    산업 자동화 분야에서 CH280QV22H-CTB는 종종 장비 상태 표시, 매개 변수 설정 또는 고장 경고 인터페이스를 위해 제어판 또는 작동 단말기에 통합됩니다.강력한 반 간섭의 장점으로, 넓은 관점과 높은 온도 구역 적응력.
  • 휴대용 의료 장비
    이 모듈의 고화질 디스플레이와 터치 조작 기능은 혈당 측정기, 전기심동기, 체온 모니터,등등., 사용자에게 직관적이고 안정적인 상호 작용 경험을 제공하고 진단 및 모니터링 효율성을 향상시킵니다.
  • 스마트 보안 터미널
    CH280QV22H-CTB는 액세스 제어 시스템, 지문 인식 단말기, 방문자 관리 기계 등 보안 제품에 배치 될 수 있습니다.정보 표시 및 신원 확인 등의 기능을 구현하기 위해, 그리고 시스템의 상호 작용성과 보안을 향상시킵니다.
  • 스마트 홈 제어 시스템
    스마트 가정용 기기, 스마트 스위치, 스마트 온도 조절기 같은 가정용 제어 단말기에서이 모듈은 사용자가 조명과 같은 장비를 중앙에서 관리하고 제어 할 수 있도록 핵심 디스플레이 터치 부품으로 사용됩니다., 에어컨, 커튼
  • 소비자 전자제품
    CH280QV22H-CTB는 또한 어린이 학습 기계, 전자 사전 및 작은 게임 콘솔과 같은 소비 전자 장치에도 사용됩니다. 안정적인 성능과 민감한 촉각으로그것은 사용자의 운영 경험을 향상시킵니다..
  • 농업 및 환경 모니터링 시스템
    스마트 농업 및 환경 테스트 장비에서 모듈은 온도 및 습도, 빛 강도, 토양 정보 등과 같은 센서 데이터를 실시간으로 표시하는 데 사용됩니다.사용자들이 효율적으로 환경적 결정을 내리는 데 도움이 되도록.
  • 교통 및 에너지 관리 장비
    이 모듈은 차량의 상태 표시 단말기, 전기 차량 기기, 충전 스틸 인터페이스 등에서 일반적으로 사용되며 전력,속도, 고장 정보

사용자 정의:

CH280QV22H-CTB는 표준화된 디스플레이 모듈뿐만 아니라 매우 유연하고 사용자 정의 가능한 디스플레이 터치 솔루션입니다.그것은 광범위하게 기능 측면에서 다양한 고객 프로젝트의 개인화된 요구를 충족 할 수 있습니다., 구조, 성능 등이 다음이이 제품이 제공 할 수있는 주요 사용자 정의 옵션입니다:

  • FPC 케이블 구조의 맞춤형 설계
    다른 주요 제어판 또는 시스템 인터페이스의 레이아웃 요구 사항에 따라 길이, 너비, 라우팅 방향,전체 기계의 하드웨어 구조와 높은 호환성을 달성하기 위해 FPC (유연 회로 보드) 의 PIN 핀 정의 및 인터페이스 위치.
  • 터치 기능의 선택적 구성
    당신은 고객의 실제 필요에 따라 터치 기능을 가지고 있는지 선택할 수 있습니다. 당신은 또한 용량 및 저항 터치 사이를 선택할 수 있습니다.촉각에 민감함, 터치 포인트 및 터치 컨트롤러 칩 모델을 필요에 따라 조정할 수 있습니다.
  • 외관 구조의 독점적 사용자 정의
    모듈 크기, 디스플레이 영역 비율, 유리 덮개 모양, 등 고객의 장치 패널 개척, 고정 방법, 프레임 보호 영역의 요구 사항에 따라 개인 맞춤화를 지원합니다.등등. 설치 적합성을 보장합니다.
  • 인터페이스 타입 및 프로토콜 변환
    표준 SPI 및 I2C 인터페이스 외에도 병렬 포트 (RGB), MCU 인터페이스,MIPI 또는 다른 통신 프로토콜은 호환성 및 확장성을 향상시키기 위해 주요 제어 플랫폼의 다른 요구 사항에 따라.
  • 백라이트 시스템 밝기 사용자 정의
    백라이트 펄스의 수, 현재 운전 모드 및 확산 필름 물질은 터미널 사용 시나리오에 따라 조정 할 수 있습니다.높은 밝기 산업 환경, 등) 를 통해 다른 수준의 밝기를 얻을 수 있습니다.
  • 작동 온도 범위 확장
    만약 고객 애플리케이션이 극도로 추운 환경이나 고온 환경이라면모듈은 더 심한 기후 조건에서 안정적인 작동을 유지하기 위해 향상된 액체 결정 물질과 구조 포장 솔루션을 사용할 수 있습니다..
  • 표지 인쇄 및 로고 사용자 정의
    브랜드 로고, 운영 아이콘, 기능 로고 등을 유리 덮개에 인쇄하는 것을 지원하여 고객들이 브랜드 인지도와 단말 제품의 전문적 이미지를 향상시키는 데 도움이됩니다.
  • 간섭 방지 및 강화 처리
    산업용 시나리오 또는 강한 전자기 환경 애플리케이션을 위해 모듈은 EMI 차단, 두꺼운 전도성 고무 프레임,시스템 전체 안정성을 향상시키기 위한 강화된 고정 구조 및 다른 설계.
  • 복합 모듈 솔루션 통합
    LCD + TP + 백라이트 + 드라이버 IC 통합 설계또는 제품 개발 주기를 단축하기 위해 고객 애플리케이션에 따라 검증을 위해 모듈을 하우징 및 주요 제어 보드와 통합합니다..

FAQ:

Q: 작은 LCD 터치 스크린의 브랜드 이름은 무엇입니까?

A: 작은 LCD 터치 스크린의 브랜드 이름은 첸하오 광전자입니다.

Q: 작은 LCD 터치 스크린의 모델 번호는 무엇입니까?

A: 작은 LCD 터치 스크린의 모델 번호는 CH280QV22H-CTB입니다.

Q: 작은 LCD 터치 스크린은 어떤 인증을 가지고 있습니까?

A: 소형 LCD 터치 스크린은 RoHS, CE, FCC 인증을 받았습니다.

Q: 작은 LCD 터치 스크린의 최소 주문 양은 무엇입니까?

A: 작은 LCD 터치 스크린의 최소 주문량은 100개입니다.

질문: 소형 LCD 터치 스크린의 포장 세부 사항은 무엇입니까?

A: 모든 제품은 안전하게 보관하기 위해 올바른 방식으로 포장됩니다. 작은 크기의 제품에 우리는 트레이 + 카튼을 사용합니다. 더 큰 크기에 우리는 폼 슬롯 + 카튼을 사용합니다.우리는 또한 고객의 요구 사항에 따라 패키지를 디자인.
