Mcu Spi 3.5in Tft LCD 디스플레이 모듈 280cd/m2 점 매트릭스 Tft 화면
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
---|---|---|---|
배달 시간 : | 3~7 일 | 지불 조건 : | T/T, 알리페이, 페이팔 |
공급 능력 : | 50000000 PCS/월 |
브랜드 이름: | Chenghao Optoelectronic | 인증: | CE, ISO9001, Rose, SGS |
---|---|---|---|
모델 번호: | CH121WX01A | 문서: | 제품 설명서 PDF |
상세 정보 |
|||
FPC 핀 번호: | 40개 핀 | 관측 방향: | 85/85/85/85 |
---|---|---|---|
활성 영역 크기: | 261.12 * 163.2 mm | 저장 온도: | -30 ~ +80 C |
인터페이스: | LVDS | 표시 모드: | IPS / 전달 가능한 /는 정상적으로 검어집니다 |
결의: | 1280x800 도트 | 화면 밝기: | 1000 CD/M2 휘도 |
강조하다: | 넓은 온도 LCD 모듈 디스플레이,1000cd/m2 LCD 모듈 디스플레이,1280x800 LCD 모듈 디스플레이 |
제품 설명

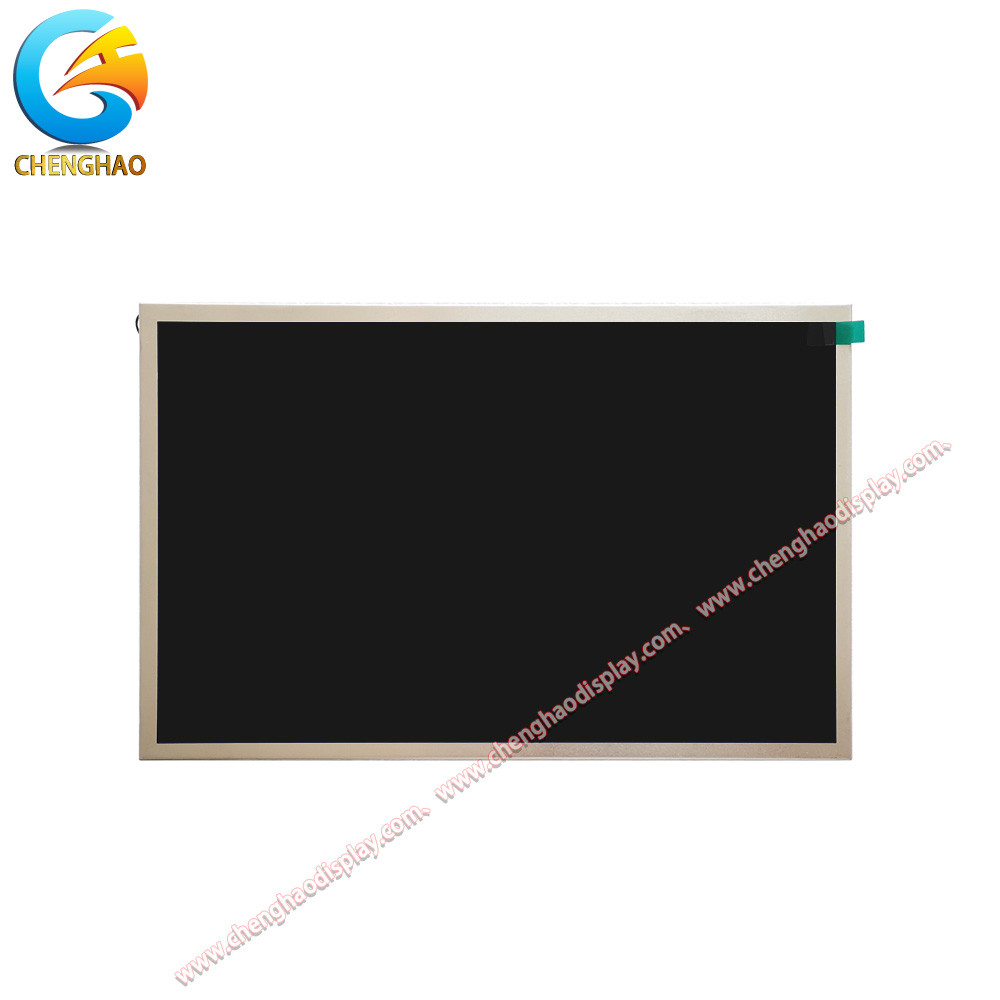

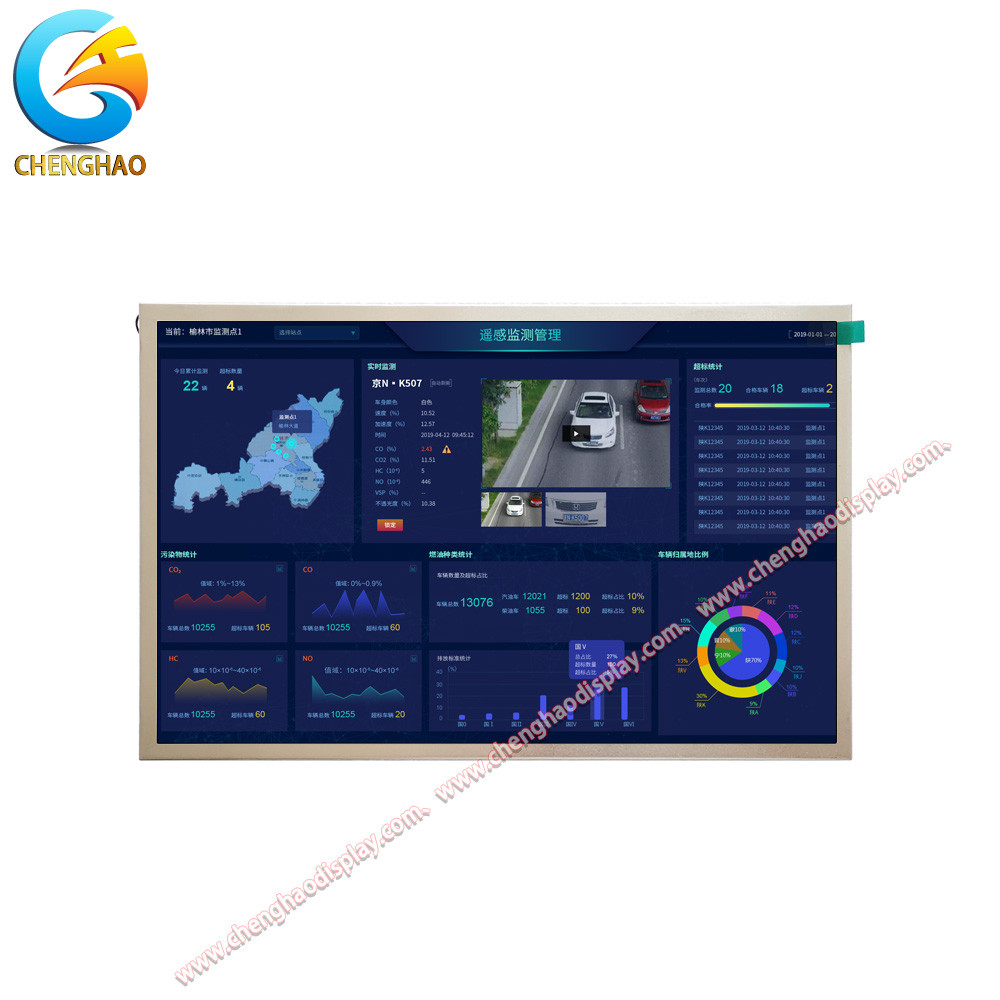

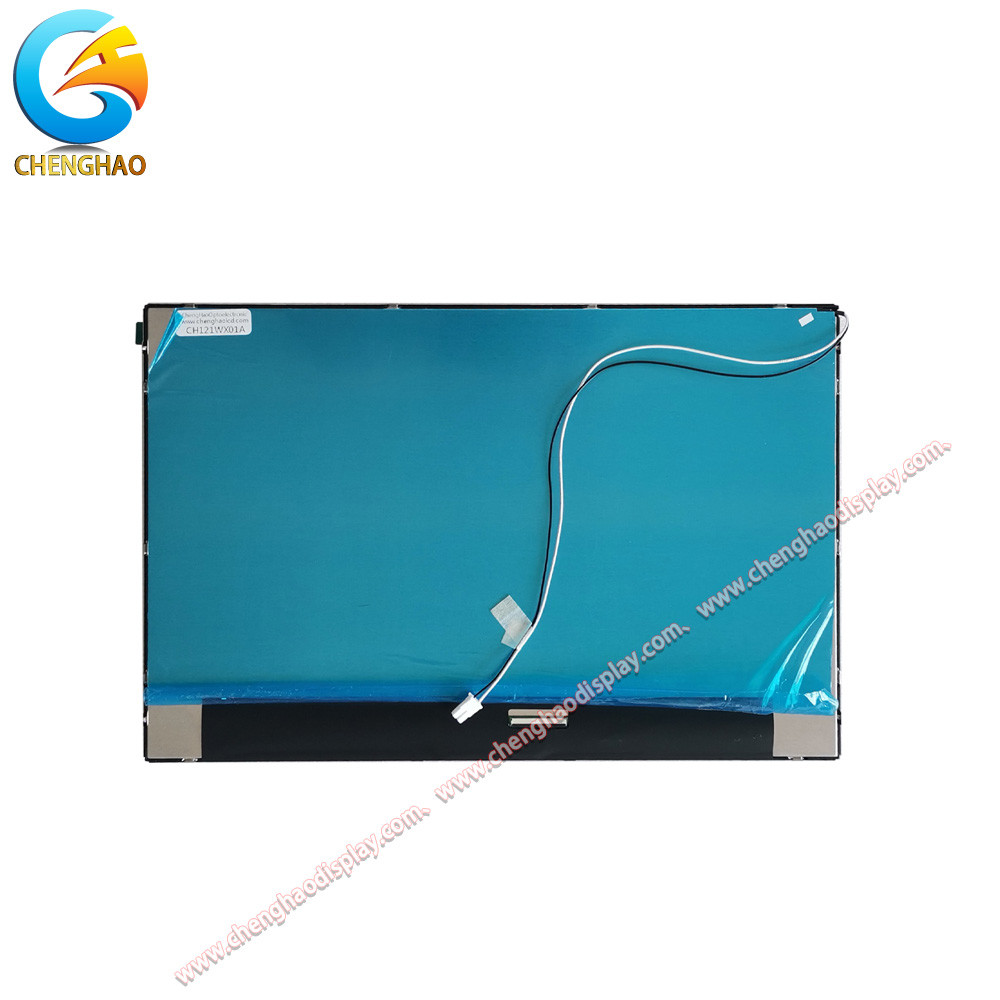

CH121WX01A는 첸하오 광전자에서 출시한 12.1인치 고 밝기 IPS LCD 디스플레이 모듈이다.1280×800픽셀의 해상도와 최대 1000 cd/m2의 밝기로, 야외 장비 및 산업 현장의 햇빛 가독성 요구 사항을 충족합니다. ISO 이중 시스템으로 인증 된 통합 산업 및 무역 기업으로서, Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.
이 모듈은 IPS 하드 스크린 기술, 일반적으로 검은 색으로 전송되는 화면 모드 및 LVDS 고속 인터페이스를 채택하여 정확하고 안정적인 그림 색상을 보장합니다.7M 색상) 과 효율적이고 신뢰할 수 있는 데이터 전송넓은 온도 설계 (-20°C ~ + 70°C) 및 컴팩트 구조 ( 두께는 7.5mm 만) 는 혹독한 환경과 공간 제한 장비에 적합합니다.모듈은 아모르프 실리콘 TFT 패널이 있습니다., 드라이버 IC 및 사용자 정의 백라이트 시스템, 낮은 전력 소비와 긴 수명 특성을 고려.
.
![]() |
주요 장점: 야외 시력: 1000 cd/m2 초고 밝기, 직접 햇빛을 두려워하지 않으며, 스마트 교통 및 야외 터미널과 같은 시나리오에 적합합니다. 유연한 확장: FPC 케이블 사용자 정의, 인터페이스 프로토콜 조정 및 터치 패널 통합을 지원하고 고객의 하드웨어 아키텍처와 빠르게 일치합니다. 빠른 배달: 제품 개발 주기를 단축하기 위해 샘플 신청을 받아 (MOQ 100 개) |
CH121WX01A는 산업용 HMI, 의료 모니터, 차량에 장착된 중앙 제어, IoT 게이트웨이 및 스마트 보안 장비에 널리 사용됩니다.고해상도 및 간섭 방지 기능으로 최종 사용자 경험을 개선Chenghao Optoelectronics는 설계 지원에서 대량 생산에 이르기까지 전체적인 서비스를 제공합니다.각 모듈이 국제 품질 표준을 충족하고 고객이 고급 디스플레이 시장을 점유하도록 돕는 것.
(1) 85° 전체 시야 각도 표시
IPS (in-plane switching) 기술을 기반으로 액체 결정 분자는 수평적으로 배치되며 전압이 적용되면 더 넓은 관점 커버리지를 달성 할 수 있습니다.모든 네 가지 방향 (올림/하림/왼쪽/오른쪽) 은 85° 관측 각도를 지원합니다.여러 사람이 여러 각도에서 보는 경우에도 (산업 제어 콘솔의 공동 작동이나 차량에 장착 된 중앙 제어 장치의 기울어진 전망 각도)그림의 색 포화와 대조는 일관성 유지, 전통적인 TN 패널의 회색 회전 문제를 피하고 다각 정보 공유가 필요한 시나리오에 적합합니다.
(2) 극한 환경 에 적응력
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)그것은 여전히 극도로 차가운 환경에서 안정적으로 작동 할 수 있습니다 (냉장고 물류 터미널과 같은) 또는 고온 작업장 (금속 장비 HMI와 같은),온도 변동으로 인한 디스플레이 지연이나 백라이트 약화 방지.
(3) 아모르프 실리콘 TFT 드라이브
무형 실리콘 (a-Si) 얇은 필름 트랜지스터 기술이 사용됩니다.낮은 온도 폴리 크리스탈린 실리콘 (LTPS) 에 비해 제조 비용이 낮고 넓은 생산 영역의 장점이 있습니다.각 픽셀은 독립적인 TFT에 의해 구동되며 응답 시간은 15ms에 불과합니다. LVDS 인터페이스를 사용하면 1280×800 해상도로 60Hz 갱신 속도가 달성됩니다.그리고 동적 이미지는 유령화되지 않습니다의료 이미지 표시 또는 산업 실시간 모니터링과 같은 고속 데이터 시나리오에 적합합니다.
(4) 송신기, 보통 검은 모드
전원이 꺼지면 액체 결정 분자의 기본 배열이 백라이트가 침투하는 것을 방지하고 화면은 순수 흑색입니다.대조율은 800까지 높습니다.:1, 이는 어두운 필드 세부 성능을 크게 향상시킵니다. 전파 백라이트 디자인은 10% 미만의 밝기 변동으로 높은 균일성 빛 가이드 플레이트를 사용합니다.강한 야외 조명으로 인해 지역 과반 노출이나 색상 오차가 발생하지 않도록 하는 것, 그리고 낮은 전력 소비 (평균 전력 소비 2.5W) 및 높은 이미지 품질 요구 사항을 고려합니다.
(5) 고정밀 크기 조정
모듈의 전체 크기는 277.7×180.6×7.5mm이며, 효과적인 디스플레이 면적은 261.12×163.2mm이며, 화면과 몸의 비율은 94.3%입니다.정밀한 구조 설계 (우르트라 얇은 베젤과 내장 된 장착 구멍), 그것은 공간 제한 장비 (이하 휴대용 테스트 도구 또는 드론 지상 스테이션) 에 원활하게 통합 될 수 있습니다.또한 CAD 도면은 고객의 기계 구조 적응 주기를 단축하기 위해 제공됩니다.
모듈 윤곽 크기 | 277.7 * 180.6 * 7.5mm |
백라이트 타입 | 48 pcs 흰색 LED |
화면 밝기 | 1000 cd/m2 밝기 |
색상 | 16M |
작동 온도 | -20 ~ +70 °C |
FPC 핀 번호 | 40 핀 |
저장 온도 | -30 ~ +80 °C |
표시 모드 | IPS/전달기/정상 흑색 |
인터페이스 | LVDS |
결의 | 1280x800 점 |
높은 밝기, 넓은 온도 적응력 및 산업용 안정성으로 CH121WX01A는 다양한 분야에서 전문 장비의 디스플레이 요구를 충족시킬 수 있습니다.특히 다음의 신흥 시나리오와 고급 시나리오에 대해:
(1) 재생 에너지 모니터링 시스템
이 모듈의 초고등 밝기 1000 cd/m2와 IPS 전체 관점 특성은 태양광 발전소 또는 풍력 발전소의 야외 모니터링 단말기에 적합합니다.그것은 여전히 직접 햇빛 아래에서 전력 생산 효율과 그리드 부하와 같은 실시간 데이터를 명확하게 표시 할 수 있습니다.LVDS 인터페이스의 반전자기 간섭 능력으로 복잡한 전자기 환경에서 신호 안정성을 보장합니다.
(2) 스마트 농업 IoT 터미널
폭 넓은 온도 설계 (-20°C ~ +70°C) 는 온실 및 야외 기상 스테이션과 같은 습기 또는 온도 차이 환경에서도 모듈이 안정적으로 작동하도록 지원합니다.맞춤형 FPC 케이블을 통해 농업 기계 터치 패널에 유연하게 통합하여 토양 습도에 대한 실시간 피드백을 제공 할 수 있습니다., 작물 성장 데이터 및 장비 상태.
(3) 항공 우주 지상 제어 장비
7.5mm의 극 얇은 몸체와 높은 화면 대 몸체 비율의 디자인은 공기 중 유지 보수 터미널 또는 지상 지휘 책상의 컴팩트 공간에 적합합니다.무형 실리콘 TFT 드라이버는 낮은 전력 소비에서 비행 매개 변수를 지속적으로 갱신합니다., 디스플레이 모듈에 대한 항공 전자 장비의 가벼운 무게와 신뢰성의 이중 요구 사항을 충족합니다.
(4) 심해 탐사 기구
이 모듈은 특수 포장 과정을 통해 -30°C 저장 허용도를 달성하고 심해 탐사 장비의 객실 디스플레이 장치로 사용될 수 있습니다. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.
(5) 스마트 소매 인터랙티브 터미널
일반적으로 검정 모드 전송은 쇼핑몰의 높은 주변 조명 하에서 높은 대조를 유지, 멀티 터치 사용자 정의를 지원 (선택성 투영 용량 또는 적외선 솔루션),그리고 셀프 서비스 체크아웃 기계에 적합합니다., 가상 장착 거울 및 다른 장비는 사용자 상호 작용 경험과 장비의 모든 날씨 운영 효율성을 향상시킵니다.
(6) 특수 차량 제어 시스템
광산 트럭 및 소방 구조 차량과 같은 특수 차량의 경우모듈은 지진 방지 설계 (5G 진동 테스트에 합격) 를 갖추고 있으며 거친 도로 조건에서 정확한 촉각 반응을 보장하기 위해 먼지와 기름에 대한 표면 처리, 차량 운영 조건과 탐색 정보를 실시간으로 표시하고 운전자의 운영 부하를 줄입니다.
첸하오 광전자는 광적 조정, 인터페이스 정의에서 구조 강화까지 위의 시나리오에 대한 심도있는 적응 서비스를 제공합니다.CH121WX01A의 성능 장점을 보장하고 고객이 차별화된 터미널 제품을 만들 수 있도록 지원합니다..
CH121WX01A는 Chenghao Optoelectronic에서 개발 및 생산 한 고품질 LCD 디스플레이 모듈로 고객에게 포괄적 인 지원 및 서비스를 제공합니다.생산 및 판매, 첸하오 광전자 회사는 고객에게 전문적인 디스플레이 솔루션을 제공하기 위해 최선을 다하고 있습니다.우리는 다양한 응용 시나리오에서 최고의 성능을 보장하기 위해 다양한 지원과 서비스를 제공합니다..
우선 CH121WX01A는 샘플 테스트 서비스를 지원하며 고객은 샘플 테스트를 통해 제품 성능이 프로젝트 요구 사항을 충족하는지 확인할 수 있습니다.우리는 유연한 사용자 정의 서비스를 제공합니다, 고객들은 FPC 모양과 구조를 수정하고, 백라이트 밝기를 조정하고, LCD 인터페이스를 정의하는 것과 같은 특정 프로젝트 요구 사항에 따라 모듈을 조정할 수 있습니다.그리고 맞춤형 터치 패널을 디자인이 매우 유연한 사용자 정의 기능은 제품이 고객의 응용 환경에 완벽하게 적응 할 수 있음을 보장합니다.
기술 지원의 측면에서, 우리의 전문 팀은 고객에게 기술 지도 및 판매 후 서비스의 전체 범위를 제공할 수 있습니다.사용 중에 고객들이 어떤 문제를 겪든, 우리의 팀은 시간에 대응하고 해결책을 제공할 수 있습니다.CH121WX01A는 설계의 모든 측면에서 높은 품질과 제품의 신뢰성을 보장하기 위해 ISO9001 품질 관리 시스템 및 ISO14001 환경 관리 시스템 표준을 엄격히 준수합니다., 생산 및 판매 후.
CH121WX01A는 산업 제어, 스마트 홈, 의료 장비, 인공 지능, IoT 장치 및 자동차 애플리케이션을 포함한 광범위한 응용 프로그램을 가지고 있습니다.표준화된 제품이든 맞춤형 솔루션이든, 첸하오 광전자는 고객이 프로젝트 목표를 달성하는 데 도움이되는 효율적이고 신뢰할 수있는 지원 및 서비스를 고객에게 제공하기 위해 최선을 다하고 있습니다.
Q: TFT LCD 디스플레이 제품의 모델 번호는 무엇입니까?
A: TFT LCD 디스플레이 제품의 모델 번호는 CH121WX01A입니다.
Q: TFT LCD 디스플레이 제품이 어떤 인증을 가지고 있습니까?
A: TFT LCD 디스플레이 제품은 CE, RoHS 인증을 받았습니다.
Q: TFT LCD 디스플레이 제품에 대한 최소 주문량은 무엇입니까?
A: TFT LCD 디스플레이 제품의 최소 주문량은 100 pcs입니다.
Q: TFT LCD 디스플레이 제품에 대한 패키지 세부 사항은 무엇입니까?
A: 모든 제품은 안전하게 보관하기 위해 올바른 방식으로 포장됩니다. 작은 크기의 제품에서는 트레이 + 카튼, 큰 크기의 경우 폼 슬롯 + 카튼을 사용합니다.우리는 또한 고객의 요구 사항에 따라 패키지를 디자인.
Q: TFT LCD 디스플레이 제품의 배송 시간은 얼마입니까?
A: TFT LCD 디스플레이 제품의 배송 시간은 3 ~ 7 일입니다.
Q: TFT LCD 디스플레이 제품에 대한 지불 조건은 무엇입니까?
A: TFT LCD 디스플레이 제품의 용납 지불 조건은 T/T, AliPay 및 PayPal입니다.
Q: TFT LCD 디스플레이 제품의 공급 능력은 무엇입니까?
A: TFT LCD 디스플레이 제품의 공급 능력은 50000000 PC / 월입니다.
