10.1 인치 산업 터치 스크린 TFT 모듈 800*1280 점 해상도와 넓은 온도 허용

최소 주문 수량 : 100 PCS 포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통
배달 시간 : 7~15일 공급 능력 : 300Kpcs/month
원래 장소: 중국, 센즈헨 브랜드 이름: Chenghao Optoelectronic
인증: CE、RoHS 모델 번호: CH101WX05A-CTC
문서: 제품 설명서 PDF

상세 정보

제품 이름: 101인치 산업용 터치 스크린 결의: 800*1280 도트
모듈 크기: 156 * 242 * 5.85 mm 터치 패널 인터페이스: IIC
광력: 300cd/m2 눈에 보이는 영역 크기: 135.66 * 216.88 mm
활성 영역 크기: 135.36 * 216.576 mm 표시 모드: IPS /투과형/ 일반적으로 검정색
관측 방향: 80/80/80/80

제품 설명

제품 설명:



CH101WX05A-CTC는 뛰어난 기능을 가진 10.1인치 수직 컬러 TFT LCD 모듈이다. 많은 고급 기능으로 많은 응용 시나리오에서 독특한 장점을 가지고 있습니다.

디스플레이 성능의 측면에서, 800×1280의 해상도를 가지고 있으며, 사용자가 명확하고 섬세한 이미지를 보여줄 수 있습니다. 복잡한 데이터 차트 또는 생생한 이미지이든,모든 세부사항을 정확하게 복원할 수 있습니다.IPS 광 각 조망 기술을 사용하면 조망 각이 80/80/80/80에 도달합니다. 즉, 다른 방향과 각에서 화면을 볼 때 밝기는그림의 색상과 명확성은 크게 변하지 않습니다., 이는 여러 사람이 동시에 정보를 볼 수 있도록 매우 용이하며 협업 사무실 및 디스플레이 장비와 같은 장면에서 상당한 이점을 가지고 있습니다.그 전형적인 밝기는 300cd/m2입니다., 이는 실내 조명 환경에서 부드럽고 명확한 시각 경험을 제공 할 수 있습니다. 동시에, 전송 및 일반적으로 검은 화면 모드와 결합하여,시각 효과와 전력 소비를 효과적으로 균형 잡습니다., 장치의 배터리 수명을 연장하는 데 도움이되며 휴대용 장치에 매우 적합합니다.

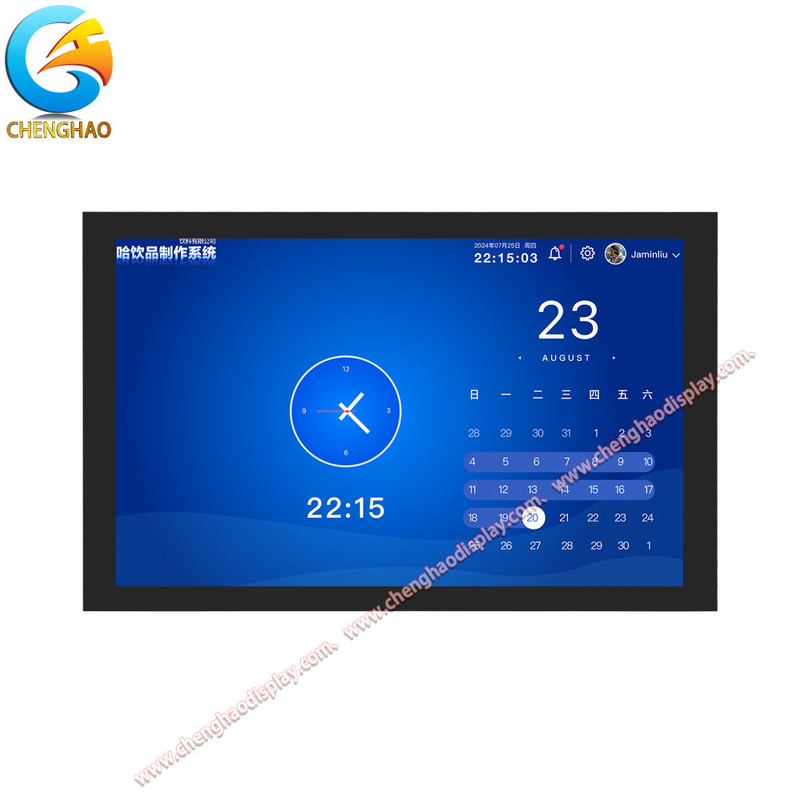

터치 측면에서 CH101WX05A-CTC는 2.0mm 유리 렌즈와 0.55mm ITO 유리로 구성된 G+G 용량 터치 스크린을 사용합니다. 모듈의 전체 두께는 5.85±0.3mm에 불과합니다.얇고 가벼운 동시에 좋은 충격 저항을 가진6H의 표면 경직을 가진 유리는 스크린의 서비스 수명을 보장하는 일상적인 사용에서 스크래치와 마모를 견딜 수 있습니다.GT911 터치 칩을 장착 정밀한 멀티 터치 작업을 지원하고 응답에 민감합니다클릭, 슬라이드 또는 줌이든 간에 빠르게 반응하여 사용자에게 원활한 상호 작용 경험을 제공합니다.   10.1 인치 산업 터치 스크린 TFT 모듈 800*1280 점 해상도와 넓은 온도 허용 0





인터페이스 및 연결 성능 측면에서 모듈은 MIPI-DSI 인터페이스와 FH26-31S-0.3SHW 커넥터로 장착됩니다.MIPI-DSI 인터페이스는 고속 및 저전력 데이터 전송을 실현, 화면이 장치에서 출력되는 이미지 및 비디오 신호를 적시에 수신하고 표시 할 수 있도록합니다. 전용 커넥터는 연결의 안정성을 보장합니다.신호 전송 중 간섭 및 손실을 줄입니다., 그리고 효율적인 데이터 전송을 위한 현대 스마트 장치의 엄격한 요구 사항에 적응합니다.

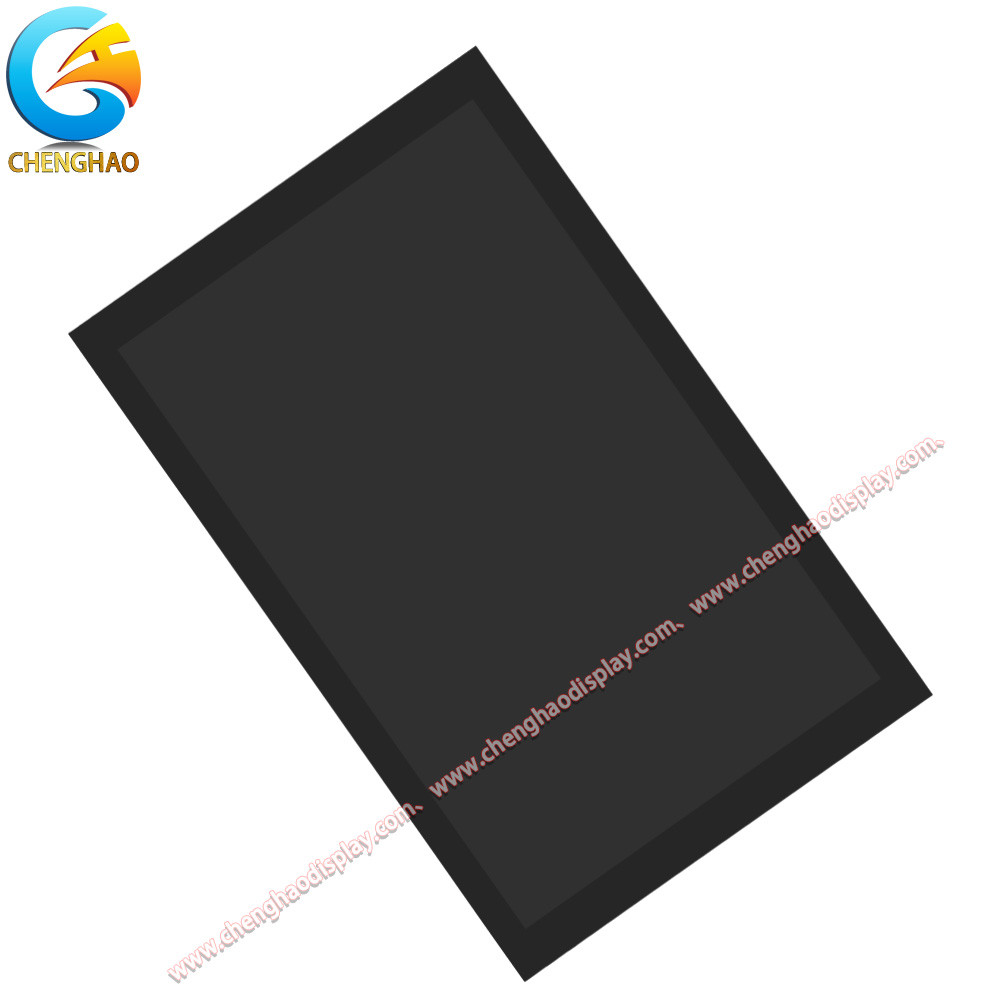

10.1 인치 산업 터치 스크린 TFT 모듈 800*1280 점 해상도와 넓은 온도 허용 1

환경 적응성 측면에서 CH101WX05A-CTC는 작동 온도 범위는 -20°C ~ 70°C이며 저장 온도 범위는 -30°C ~ 80°C입니다.그것은 야외 및 산업과 같은 다양한 혹독한 환경에 적응 할 수 있습니다냉동 북부 겨울 야외 또는 고온 산업 시설에서도 안정적으로 작동 할 수 있습니다.제품은 RoHS 환경 보호 표준을 준수하고 안전하고 신뢰성있는 재료 사용입니다..



요약하자면 CH101WX05A-CTC는 뛰어난 디스플레이, 터치,그리고 연결 성능과 강한 환경 적응력, 다양한 종류의 장비에 대한 안정적이고 효율적인 디스플레이 및 인터랙티브 솔루션을 제공합니다.







기술 매개 변수:

매개 변수 가치
가시적인 면적 135.66 * 216.88mm
모듈 크기 156 * 242 * 5.85mm
액티브 영역 크기 135.36 * 216.576mm
결의 800*1280 점
터치 패널 타입 용량
터치 패널 인터페이스 IIC
LCD 인터페이스 MIPI
관측 방향 80/80/80/80
작동 온도 -20 ~ +70 °C
저장 온도 -30 ~ +80 °C

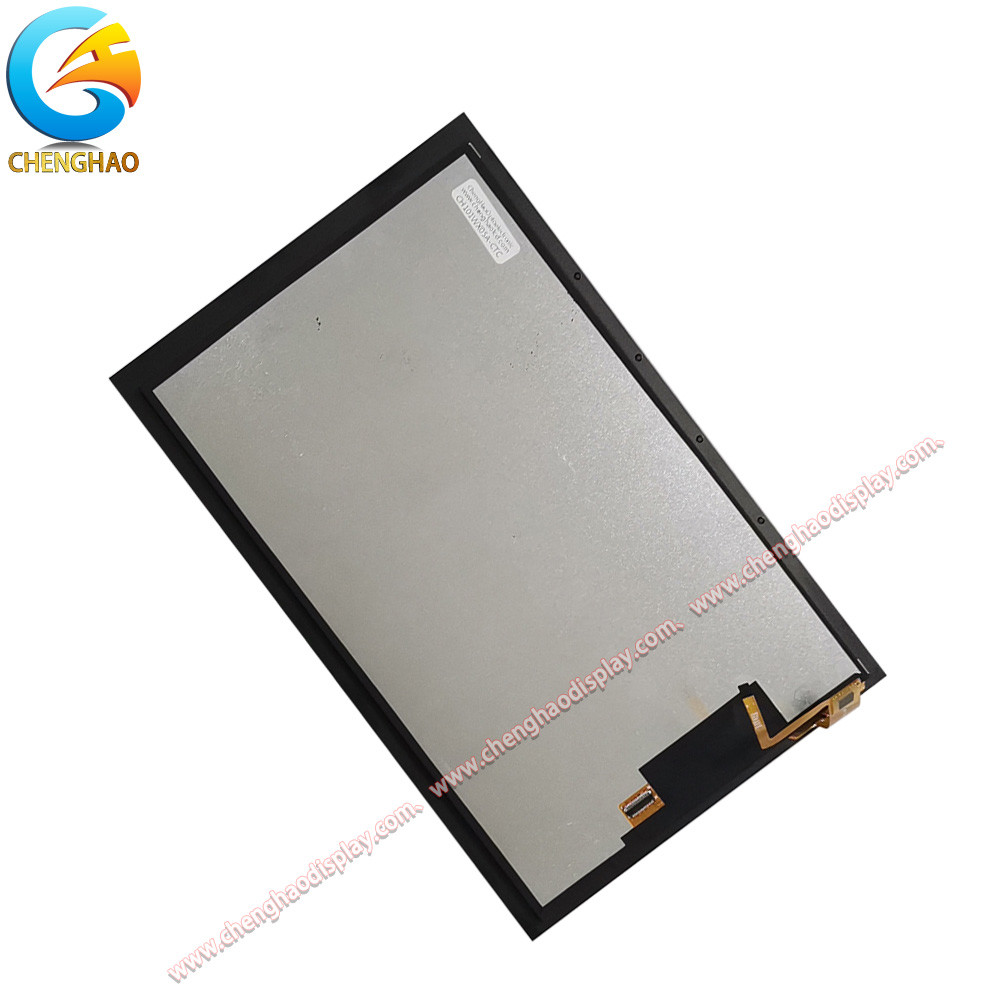

10.1 인치 산업 터치 스크린 TFT 모듈 800*1280 점 해상도와 넓은 온도 허용 2

응용 프로그램:

1금융 셀프 서비스 터미널
은행, 증권 거래소 및 기타 장소에서 금융 셀프 서비스 단말기는 고객이 사업을 처리하는 데 중요한 장비입니다.CH101WX05A-CTC의 1인치 수직 화면 디자인은 금융 비즈니스 운영 인터페이스 레이아웃에 적합합니다., 고객들이 다양한 비즈니스 정보와 운영 지침을 편리하게 볼 수 있도록 합니다. 높은 해상도 (800×1280) 는 복잡한 차트와 텍스트 정보를 명확하게 표시 할 수 있습니다.금융 상품 및 비즈니스 조건의 소득 동향과 같은IPS 광 조망각 기술 (80/80/80/80) 은 고객이 다른 각도에서 작동 할 때 화면 내용을 명확하게 볼 수 있습니다.시각 각 문제로 인한 정보 오류를 피하는 방법GT911 터치 칩을 가진 G+G 수용성 터치 스크린, 정확하고 민감한 작동, 고객은 쉽게 옵션을 클릭, 암호를 입력, 등, 비즈니스 처리 효율성을 향상.



2스마트 소매 장비
새로운 소매의 일반적인 추세에 따라 스마트 소매 장비는 중요한 역할을 합니다. CH101WX05A-CTC는 스마트 릴프, 셀프 서비스 현금 기기 및 기타 장비에 적용 될 수 있습니다.제품 정보를 표시할 수 있습니다., 홍보 포스터 등을 고해상도로 제작하여 고객의 관심을 끌 수 있습니다.높은 밝기 (300cd/m2) 화면은 여전히 쇼핑몰의 복잡한 조명 환경에서 내용을 명확하게 표시 할 수 있습니다., 고객이 제품을 탐색 할 때 주요 정보를 신속하게 얻을 수 있도록합니다. 용량 터치 화면으로 고객이 클릭하여 제품 세부 정보, 재고 정보 등을 볼 수 있습니다.쇼핑 경험을 향상셀프 서비스 현금 기기에서, 수직 화면 디자인은 운영 습관에 적합합니다.그리고 넓은 관점으로 고객과 현장 직원이 동시에 거래 정보를 쉽게 볼 수 있습니다., 소매 산업이 서비스 효율성과 고객 만족도를 향상시키는 데 도움이 됩니다.



3. 엘리베이터 자동차 디스플레이 시스템
현대 건물의 필수 시설로서 엘리베이터 자동차 디스플레이 시스템은 매우 중요합니다. CH101WX05A-CTC는 바닥 디스플레이로 사용될 수 있습니다.광고 재생 및 비상 전화 상호 작용 인터페이스고 해상도와 넓은 시야 각도 는 차 안의 모든 위치 에서 승객 이 바닥 정보 와 광고 내용 을 명확 히 볼 수 있도록 합니다..85±0.3mm) 는 너무 많은 공간을 차지하지 않고 자동차 벽에 쉽게 설치 할 수 있습니다. 넓은 온도 성능은 엘리베이터 샤프트의 복잡한 온도 환경에 적응 할 수 있습니다.초고층 오피스 빌딩의 엘리베이터 또는 주택 건물의 엘리베이터, 그것은 안정적으로 작동 할 수 있습니다. 게다가 모듈은 RoHS 환경 보호 표준을 준수, 엘리베이터에서 환경 안전을 보장,그리고 승객들에게 편안하고 안전한 엘리베이터 경험을 제공합니다..



4전력 장비 모니터링 터미널
전력 시스템에서는 다양한 유형의 장비의 실시간 모니터링이 중요합니다.CH101WX05A-CTC는 전력 장비 모니터링 단말기의 디스플레이 화면으로 사용될 수 있으며 서브 스테이션에 적용됩니다.수직 화면 디자인은 전력 매개 변수 및 장비 작동 상태와 같은 여러 데이터 세트를 표시하는 데 적합합니다.높은 해상도는 명확하게 복잡한 전력 차트와 곡선을 나타낼 수 있습니다, 직원들이 장비의 작동을 정확하게 판단하도록 도와줍니다.넓은 관점 기술은 장비 주변에서 다양한 위치에 있는 직원이 언제든 모니터링 정보를 볼 수 있도록 합니다.넓은 온도 특성으로 인해 장비는 야외 변속소의 고온과 낮은 온도 환경에서 정상적으로 작동 할 수 있습니다.MIPI 인터페이스의 고속 데이터 전송 기능은 모니터링 데이터가 적시에 업데이트되는 것을 보장합니다., 전력 시스템의 안정적인 운영을 강력하게 지원합니다.



지원 및 서비스:



고성능 10.1인치 수직 화면 TFT LCD 모듈 CH101WX05A-CTC의 경우 고객이 이 제품을 최대한 활용할 수 있도록 포괄적인 지원과 서비스를 제공합니다.

## 기술 지원
우리의 기술 지원 팀은 디스플레이 기술에 대한 깊은 지식을 가진 고도의 기술 엔지니어로 구성되어 있습니다. 그들은 제품 라이프 사이클 내내 고객에게 도움을 줄 수 있습니다.CH101WX05A - CTC를 장치에 통합하는 고객, 우리는 상세한 기술 문서를 제공합니다. 이것은 피노트 다이어그램, 전기 사양,및 인터페이스 프로토콜을 통해 고객이 모듈을 올바르게 연결하고 구성하는 방법을 이해하도록 도와줍니다..

기술적인 문제가 발생하면 고객들은 이메일, 전화 또는 온라인 티켓 시스템으로 저희 지원팀에 연락할 수 있습니다. 저희 엔지니어들은 즉시 문제를 분석할 것입니다.터치 스크린 장애 또는 디스플레이 유물과 같은 하드웨어 관련 문제, 우리는 원격 진단 서비스를 제공합니다

## 판매 후 서비스
우리는 CH101WX05A - CTC에 대해 12개월의 보증금을 제공합니다. 이 기간 동안, 제조 결함으로 인해 제품이 고장 났을 경우, 우리는 그것을 무료로 수리하거나 교체합니다.고객들은 구매 증명과 문제의 상세한 설명만 제공해야 합니다.우리의 판매 후 서비스 팀은 나머지를 처리하고 원활한 교체 또는 수리 프로세스를 보장합니다.

## 사용자 정의 지원
우리는 다른 고객들이 그들의 디스플레이 모듈에 대해 독특한 요구사항을 가질 수 있음을 인식합니다. 따라서 우리는 CH101WX05A - CTC에 대한 사용자 정의 지원을 제공합니다.고객이 특정 환경 요구 사항을 충족시키기 위해 밝기 수준을 조정해야하는 경우, 또는 그들은 기존 시스템과 더 잘 통합하기 위해 인터페이스 유형을 변경하고 싶어, 우리의 R & D 팀은 사용자 정의 솔루션을 개발하기 위해 그들과 함께 일할 수 있습니다.우리는 사용자 정의 요청의 타당성을 평가할 것입니다, 상세한 견적을 제공, 맞춤형 제품이 최고 품질 기준을 충족하는지 확인.

간단히 말해서, 우리의 포괄적인 지원과 서비스와 함께, 고객은 그들이 모든 기술, 판매 후,또는 사용자 정의 필요.

FAQ:

Q: CH101WX05A-CTC의 해상도는?
A: CH101WX05A-CTC의 해상도는 800x1280 픽셀이며, 명확한 이미지 표시를 제공하며 다양한 응용 시나리오에 적합합니다.


Q: 이 제품의 작동 온도 범위는 무엇입니까?
A: 이 디스플레이 모듈의 작동 온도 범위는 -20도에서 +70도입니다.그것은 다양한 환경 조건에서 안정적으로 작동 할 수 있으며 산업 및 야외 응용 프로그램에 적합합니다..


Q: CH101WX05A-CTC의 보증 정책은 무엇입니까?
A: 우리는 CH101WX05A-CTC에 대해 1 년 보증 서비스를 제공 합니다. 정상적인 사용 하에 제품의 품질을 보장 하기 위해.우리는 무료 수리 또는 교체 서비스를 제공할 것입니다..


Q: 제품이 고장 났다면 판매 후 서비스를 어떻게 처리합니까?
A: 우리의 판매 후 서비스 팀은 사용 중에 발생하는 모든 문제를 해결하는 데 도움이되는 원격 기술 지원을 고객에게 제공합니다. 고객은 이메일 또는 전화로 연락하여 신속한 도움을받을 수 있습니다.


질문: 기술 지원을 신청하는 방법은?
A: 고객이 CH101WX05A-CTC를 사용할 때 기술 지원이 필요한 경우 공식 웹 사이트 또는 고객 서비스 핫 라인을 통해 요청을 제출 할 수 있습니다.저희 기술팀은 24시간 이내에 응답합니다..


Q: CH101WX05A-CTC는 사용자 정의를 지원합니까?
A: 예, CH101WX05A-CTC는 크기, 인터페이스 유형 및 백라이트 밝기 등 다양한 사용자 정의 옵션을 지원합니다.고객은 다양한 응용 프로그램의 요구 사항을 충족하기 위해 특정 필요에 따라 사용자 정의 할 수 있습니다..


Q: 제품에서 어떤 종류의 터치 기능을 지원합니까?
A: CH101WX05A-CTC는 용량 터치 패널을 갖추고, 멀티 터치를 지원하며, 터치 상호 작용을 요구하는 응용 시나리오에 적합합니다.


질문: 검사용 샘플은 어떻게 얻을 수 있나요?
A: 고객은 주문을하기 전에 테스트 및 평가를 위해 판매 팀을 통해 샘플을 신청할 수 있습니다. 우리는 주문을 확인하기 전에 제품을 경험하도록 고객을 권장합니다.


질문: 이 제품의 밝기는 얼마입니까?
A: CH101WX05A-CTC의 최대 밝기는 300 cd/m2에 도달할 수 있으며 다양한 조명 조건에서 좋은 시야를 보장합니다.


Q: 배송 서비스를 제공하십니까?
A: 우리는 여러 운송 방법을 지원하고 고객이 필요에 따라 적절한 물류 서비스를 선택할 수 있습니다.모든 제품은 배송 전에 엄격한 품질 검사를 통해 고객이 제품을 온전하게 받을 수 있도록 합니다..
