320x240 3.5" TN Ips Tft 화면 1000nits 고 백라이트 LCD 패널
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
---|---|---|---|
배달 시간 : | 7~15일 | 공급 능력 : | 300Kpcs/month |
원래 장소: | 중국, 센즈헨 | 브랜드 이름: | Chenghao Optoelectronic |
---|---|---|---|
인증: | CE、RoHS | 모델 번호: | CH101WX05A-CTC |
문서: | 제품 설명서 PDF |
상세 정보 |
|||
제품 이름: | 고해상도 터치 스크린 | 눈에 보이는 영역 크기: | 135.66 * 216.88 mm |
---|---|---|---|
모듈 크기: | 156 * 242 * 5.85 mm | 저장 온도: | -30 ~ +80 C |
LCD 인터페이스: | MIPI | 광력: | 300cd/m2 |
작동 온도: | -20 ~ +70℃ | 관측 방향: | 80/80/80/80 |
표시 모드: | IPS /투과형/ 일반적으로 검정색 | ||
강조하다: | 고해상도 TFT 디스플레이,16M 컬러 TFT 디스플레이,800x1280 픽셀 TFT 디스플레이 |
제품 설명

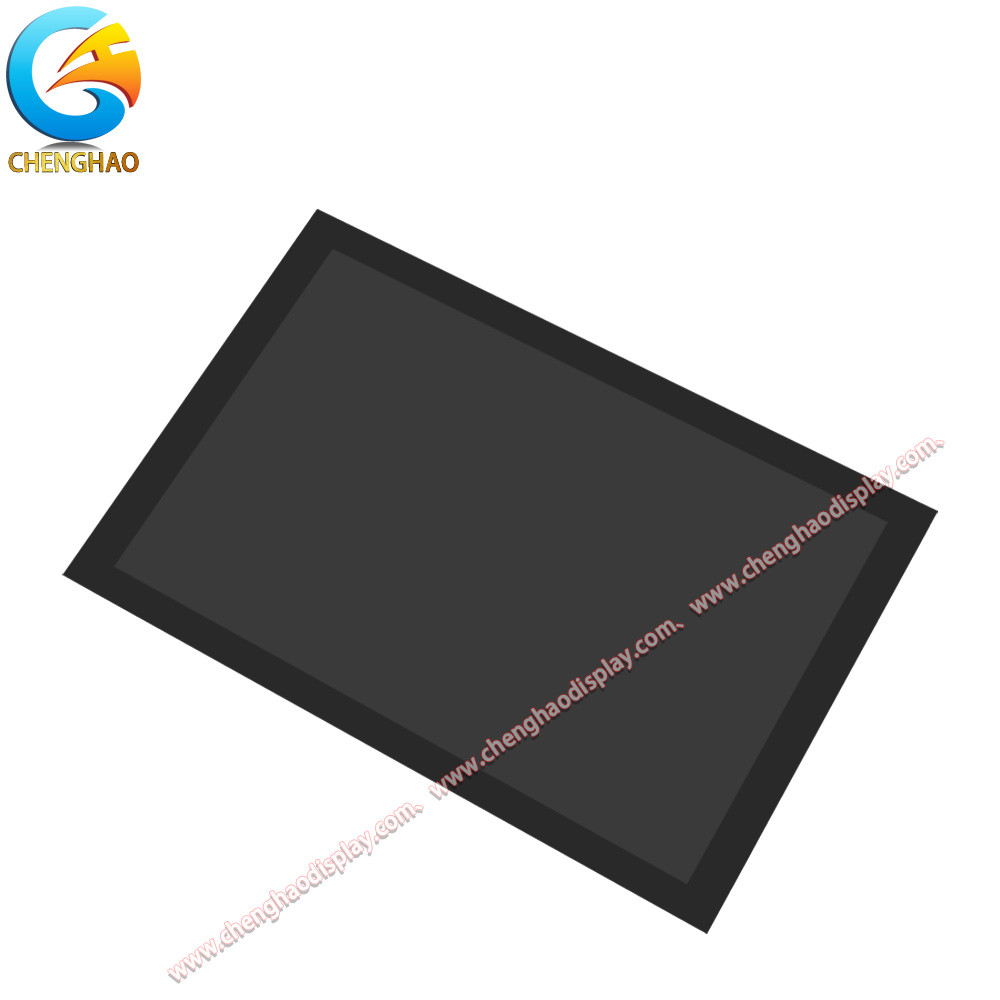

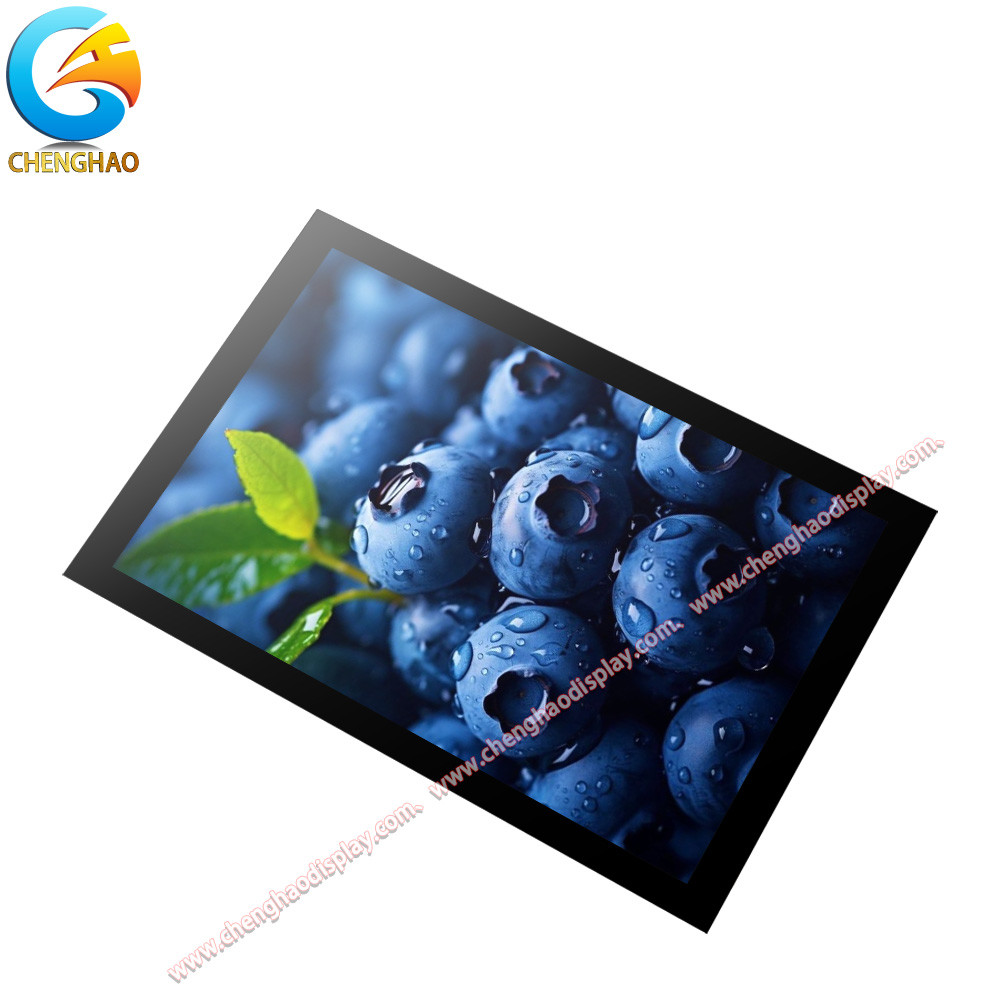

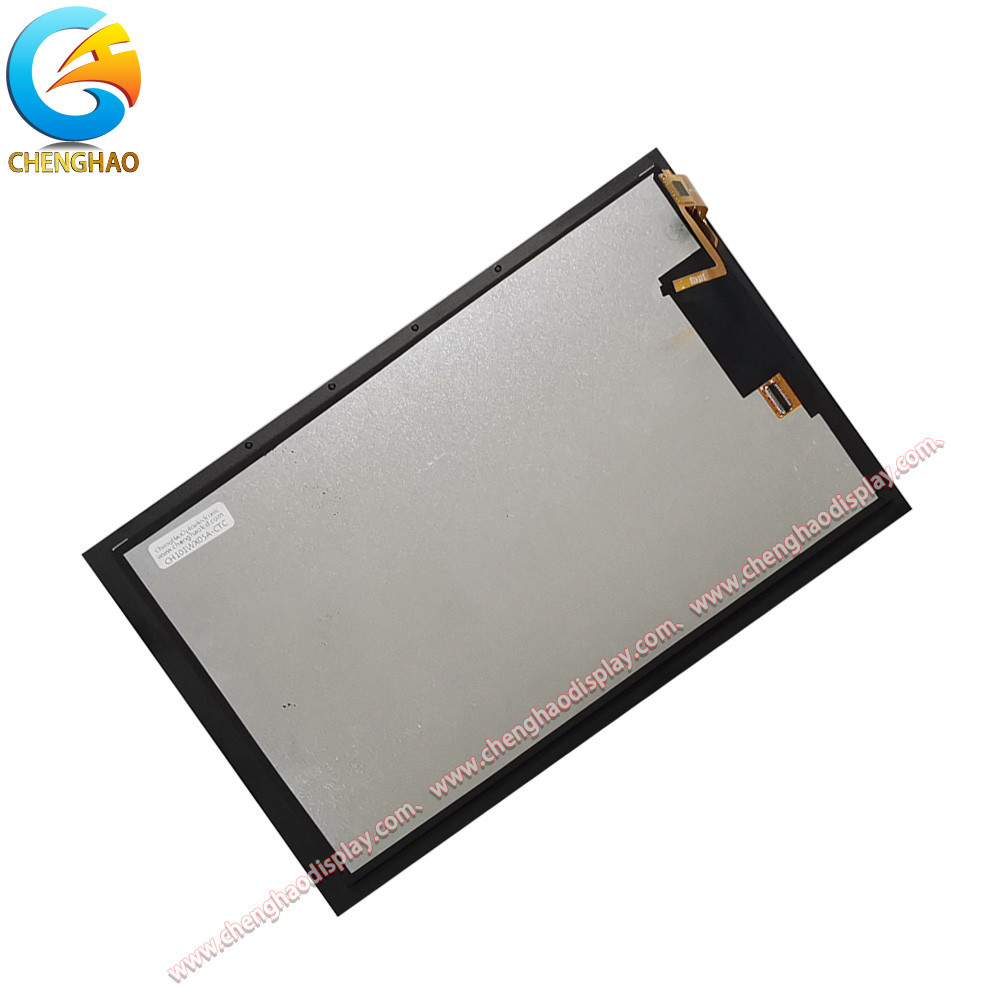

CH101WX05A-CTC는 다중 시나리오 애플리케이션을 위해 설계된 10.1인치 수직 화면 컬러 TFT LCD 모듈이며, 높은 비용 성능과 안정적인 성능이 핵심 장점입니다.800×1280 해상도와 IPS 광 조망 각기 기술 (80/80/80/80) 을 결합 한 섬세한 이미지 품질과 넓은 볼 범위를 제공합니다, 명확한 이미지 및 정확한 색상을 보장합니다. 데이터 또는 복잡한 인터페이스 작업을 보기 위해 여러 사람의 협업이든. MIPI-DSI 인터페이스는 FH26-31S-0과 일치합니다.3SHW 커넥터: 고속 및 저전력 데이터 전송을 달성하기 위해, 안정적이고 신뢰할 수 있는 연결을 보장하면서 스마트 장치의 효율적인 요구에 적응합니다.300cd/m2의 표준 밝기는 실내 환경에서 부드럽고 편안한 시각 경험을 제공합니다., 그리고 전송 및 일반적으로 검은 화면 모드로, 그것은 효과적으로 전력 소비를 줄이고 장치의 배터리 수명을 연장합니다. |
![]() |
|
모듈은 G+G 용량 터치 스크린 솔루션을 채택하고, 2.0mm 유리 렌즈와 0.55mm ITO 유리 복합 구조로 모듈의 전체 두께는 5.85±0.3mm에 불과합니다.가볍고 충격에 저항하는표면에 있는 6H 강도 유리에는 일상적인 마모와 찢어질 수 있습니다. GT911 터치 칩이 장착되어 있으며, 정밀한 멀티 터치 반응을 지원하며 민감하고 원활하게 작동합니다. | ||
환경 적응성 측면에서 CH101WX05A-CTC는 -20°C에서 70°C의 넓은 온도 범위에서 안정적으로 작동 할 수 있으며 저장 온도는 -30°C에서 80°C까지 확장됩니다.그것은 야외 및 산업과 같은 가혹한 환경에 적합합니다..
모듈은 RoHS 환경 보호 표준을 준수하고, 컴팩트한 구조를 가지고 있으며, 산업 제어 단말기, 차량 정보 시스템,상업용 디스플레이 장비 및 다른 분야스마트 공장이나 차량 내비게이션에 대한 정보 디스플레이 화면에서 인간 컴퓨터 상호 작용 인터페이스로 사용되든,CH101WX05A-CTC는 사용자에게 효율적이고 안정적인 디스플레이 및 터치 솔루션을 제공하며 신뢰할 수있는 성능과 높은 비용 성능을 제공합니다.. |
![]() |
* 10.1인치 수직 화면 IPS 디스플레이 아키텍처
800×1280 고해상도 IPS 패널, 80/80/80/80 넓은 조망각 기술을 채택하여 정확한 색상 복제를 보장합니다.시야 각 범위 내에서 밝기와 색상의 오차가 없습니다., 여러 사람이 협력하거나 복잡한 인터페이스 운영 시나리오에 적합합니다.
* 300cd/m2 밝고 에너지 절감 표시 모드
300cd/m2의 표준 밝기, 전송 및 일반적으로 검정 화면 모드와 결합하여 실내 환경에서 부드럽고 명확한 시각 효과를 제공하며 전력 소비를 줄입니다.장치의 수명을 연장, 그리고 배터리로 작동하는 휴대용 장치에 적응합니다.
* G+G 용량 터치 솔루션
2.0mm 유리 렌즈와 0.55mm ITO 유리 복합 구조를 채택합니다. 모듈의 전체 두께는 5.85±0.3mm에 불과합니다.GT911 터치 칩을 장착한, 정확한 멀티 터치 응답을 지원하고 터치 작업은 민감하고 부드럽습니다.
* MIPI-DSI 고속 인터페이스 및 전용 커넥터
MIPI-DSI 인터페이스가 장착되어 있으며, 고속 및 저전력 데이터 전송을 지원하며, 안정적이고 신뢰할 수 있는 신호 전송을 보장하기 위해 FH26-31S-0.3SHW 커넥터가 장착되어 있습니다.그리고 현대 스마트 기기의 효율적인 데이터 처리 필요에 적응.
* 넓은 온도 범위의 환경 적응력
작동 온도 범위는 -20°C ~ 70°C, 저장 온도는 -30°C ~ 80°C입니다. 야외 및 산업 환경과 같은 높은 온도 차이 환경에 적응 할 수 있습니다.그리고 장비가 극한 조건에서 오랫동안 안정적으로 작동 할 수 있도록 보장합니다..
* 가볍고 컴팩트 한 모듈 디자인
전체 두께는 5.85mm에 불과하며 가벼운 구조로 차량에 장착 된 중앙 제어 장치, 휴대용 단말기 등 공간 제한 장치에 쉽게 통합 할 수 있습니다.동시에, 정확한 구조 설계로 충돌 저항이 향상됩니다.
* 환경 보호 및 신뢰성 인증
RoHS 환경 보호 표준을 준수하고 재료는 안전합니다. 엄격한 진동, 떨어짐 및 환경 테스트 후에,그것은 제품이 산업 및 의료와 같은 높은 신뢰성 요구 사항의 시나리오에서 안정적으로 작동 할 수 있음을 보장합니다..
터치 패널 타입 | 용량 |
가시적인 면적 | 135.66 * 216.88mm |
광력 | 300 Cd/m2 |
결의 | 800*1280 점 |
표시 모드 | IPS / 송신기 / 보통 검은색 |
액티브 영역 크기 | 135.36 * 216.576mm |
작동 온도 | -20 ~ +70 °C |
LCD 인터페이스 | MIPI |
관측 방향 | 80/80/80/80 |
저장 온도 | -30 ~ +80 °C |
* 지능형 농업 장비 모니터링
농업 기계에서 (작배기 및 씨 드롤과 같이) CH101WX05A-CTC의 넓은 온도 범위 (-20°C ~ 70°C) 는 농경 환경의 온도 변동에 대처 할 수 있습니다.그리고 높은 밝기의 화면은 여전히 직접 햇빛 아래에서 작동 매개 변수를 명확하게 표시 할 수 있습니다 (예: 수확 진행 및 심기량)수직 화면 디자인은 실시간 데이터의 여러 세트를 표시하는 데 편리하며 IPS 넓은 관점으로 운영자가 다양한 각도에서 정보를 빠르게 읽을 수 있습니다.농업의 정확성과 효율성을 높이는 것.
* 냉장고 물류 온도 모니터링 터미널
냉장고 운송에서 모듈의 - 20 ° C 낮은 온도 적응력은 냉장고 트럭 또는 냉장고 환경에서 안정적인 작동을 보장합니다.고해상도 화면은 화물의 온도 및 위치와 같은 주요 정보를 명확하게 표시, 그리고 수직 화면 레이아웃은 긴 스트립 데이터 목록을 표시하는 데 적합하며, 이는 물류 직원이 신속하게 확인할 수 있습니다.얇고 가벼운 설계는 휴대용 냉장고 모니터링 장비에 쉽게 통합됩니다., 실시간 데이터 업로드를 지원하고 신선한 식품과 의약품과 같은 냉장고 상품의 운송 안전을 보장합니다.
* 의료 이동 병동 순환
병원 시나리오에서 CH101WX05A-CTC는 모바일 병동 라운드에 대한 디스플레이 단말기로 사용될 수 있습니다. 10.1 인치 수직 화면은 전자 의료 기록을 표시하는 데 적합합니다.영상 촬영 데이터 또는 시험 보고서, 그리고 IPS 넓은 전망 각은 의료진이 검사 및 진단에 편리합니다. G + G 터치 화면은 빠른 페이지 전환 및 주석을 지원합니다.300cd/m2의 밝기는 부드럽고 실내에서 눈을 보호합니다., 그리고 넓은 온도 성능은 장비가 병원의 다른 영역에서 안정적으로 작동 할 수 있도록 보장합니다 (정상적인 온도 병동과 낮은 온도 실험실과 같은).
* 야외 피트니스 장비 인터랙티브 화면
야외 헬스장이나 스포츠 장비에서 이 모듈의 높은 밝기 화면 (300cd/m2) 은 자연광 아래에서 스포츠 데이터 (심동 속도, 칼로리 소비 등) 를 명확하게 표시합니다.그리고 넓은 온도 범위는 모든 날씨의 야외 환경에 적합합니다.수직 화면 디자인은 스포츠 튜토리얼 또는 가상 코치 인터페이스를 표시하기에 적합하며 용량 터치 화면은 장갑으로 작동을 지원합니다.다른 기상 조건에서 사용자 경험을 향상시키는.
* 선박 및 해상 장비 제어 인터페이스
선박 조종석이나 해양 탐사 장비에서 CH101WX05A-CTC의 넓은 온도 성능 (-20°C ~ 70°C) 은 높은 습도와 큰 온도 차이 해양 환경에 견딜 수 있습니다.IPS 넓은 시야 각은 승무원이 다른 각도에서 항법 지도와 장비 상태를 볼 수 있도록 보장합니다., 그리고 높은 해상도는 복잡한 해상 상태 데이터를 명확하게 보여줍니다. 얇고 가벼운 구조는 배 콘솔에 쉽게 통합됩니다.그리고 MIPI 인터페이스의 낮은 전력 소비 특성은 장비의 에너지 소비를 줄입니다., 바다에서 장기 운용에 적합합니다.
CH101WX05A-CTC 디스플레이 모듈은 다양한 응용 시나리오에서 고객의 특정 요구를 충족시키기 위해 다양한 사용자 정의 옵션을 제공합니다.다음이이 제품의 주요 사용자 정의 내용입니다:
# 모듈 크기와 모양: 우리는 고객의 장치에 완벽하게 맞는지 확인하기 위해 고객의 특정 요구 사항에 따라 모듈의 크기와 모양을 조정 할 수 있습니다.이 유연성은 CH101WX05A-CTC를 공간 제한 환경에서 효과적으로 사용할 수 있습니다..
# 백라이트 밝기 조정: CH101WX05A-CTC의 백라이트 밝기는 고객의 필요에 따라 사용자 정의 할 수 있으며 최대 밝기는 최대 300 cd/m2입니다.고객은 각기 다른 조명 조건에서 최적의 시야를 보장하기 위해 응용 환경에 적합한 밝기를 선택할 수 있습니다..
# 인터페이스 타입 사용자 정의: 모듈은 MIPI, SPI 등을 포함한 여러 인터페이스 타입의 사용자 정의를 지원합니다.고객은 더 나은 데이터 전송 및 제어를 달성하기 위해 장치의 호환성에 따라 적절한 인터페이스 유형을 선택할 수 있습니다..
# 터치 솔루션: 터치 기능이 필요한 고객에게 우리는 용량 및 저항성 터치 패널에 대한 사용자 정의 옵션을 제공합니다.
고객은 사용자 상호 작용 경험을 향상시키기 위해 애플리케이션 요구에 맞는 터치 기술을 선택할 수 있습니다.
# 패키지 디자인: 우리는 또한 맞춤형 패키지 서비스를 제공하고 고객이 브랜드 이미지 및 운송 필요에 따라 다양한 포장 재료와 디자인을 선택할 수 있습니다.이러한 사용자 정의는 운송 중에 제품의 안전성을 보장하고 동시에 브랜드의 시장 이미지를 향상시킵니다..
# 운송 방법 선택: 배송 시, 우리는 공급망 관리 요구 사항을 더 잘 충족시키기 위해 고객 지정 운송 방법을 지원합니다.이 유연성은 제품이 고객들에게 신속하고 안전하게 전달될 수 있도록 보장합니다..
이러한 사용자 정의 옵션을 통해 CH101WX05A-CTC는 고객들에게 다양한 산업 및 응용 프로그램의 요구를 충족시키기 위해 보다 타겟화된 솔루션을 제공할 수 있습니다.따라서 제품 가치와 사용자 경험을 향상시킵니다.
Q: 제품의 작동 습도 범위는 무엇입니까? 높은 습도 환경에서 사용할 수 있습니까?
A: CH101WX05A-CTC의 작동 습도는 ≤90% RH (비 응축) 이며 대부분의 실내 및 야외 환경에 적합합니다. 높은 습도 환경에서 사용되면장기 신뢰성을 보장하기 위해 밀폐 된 가구 또는 습도 방지 조치를 사용하는 것이 좋습니다..
Q: 기술 지원은 원격 진단 서비스를 제공합니까?
A: 예, 우리의 기술 팀은 원격 도구 (예: 원격 데스크톱, 비디오 컨퍼런스) 를 통해 문제를 진단하는 고객에게 도움을 줄 수 있습니다.소프트웨어 구성 및 드라이버 호환성 같은 오류를 신속하게 찾아, 그리고 실시간 솔루션을 제공합니다.
Q: 제품에는 반사 또는 지문 방지 코팅이 있습니까?
A: 표준 버전은 반등 방지 또는 지문 방지 코팅이 장착되어 있지 않지만 높은 투명성 (≥80%) 및 300cd/m2 밝기가 대부분의 환경에서 명확한 표시를 제공할 수 있습니다.특별한 코팅이 필요한 경우, 당신은 외부 강한 빛 또는 빈번한 접촉 장면의 필요를 충족하도록 사용자 정의하기 위해 기술 팀에 연락 할 수 있습니다.
질문: 제품에 대한 신뢰성 테스트 보고서를 제공합니까?
A: 예, 우리는 CH101WX05A-CTC의 신뢰성 테스트 데이터를 제공 할 수 있습니다.-20°C~70°C 등의 열악한 조건에서 안정성을 증명하기 위해고객들이 애플리케이션 시나리오의 적응성을 평가할 수 있도록
질문: 업무 시간 이외의 시간 동안 기술 지원의 응답 시간을 어떻게 처리합니까?
A: 우리는 6 × 8 시간 (사업일) 기술 지원을 제공합니다. 당신은 비사업 시간 동안 공식 이메일 또는 비상 연락 번호를 통해 메시지를 남길 수 있습니다. 정보를받은 후,우리는 고객의 문제가 적시에 해결되도록 하기 위해 첫 번째 일일 내에 응답하는 것을 우선시할 것입니다..
