높은 민감성 용량 저항성 터치 스크린 10.1 인치 풀 컬러 IPS LCD 디스플레이 패널

제품 설명:

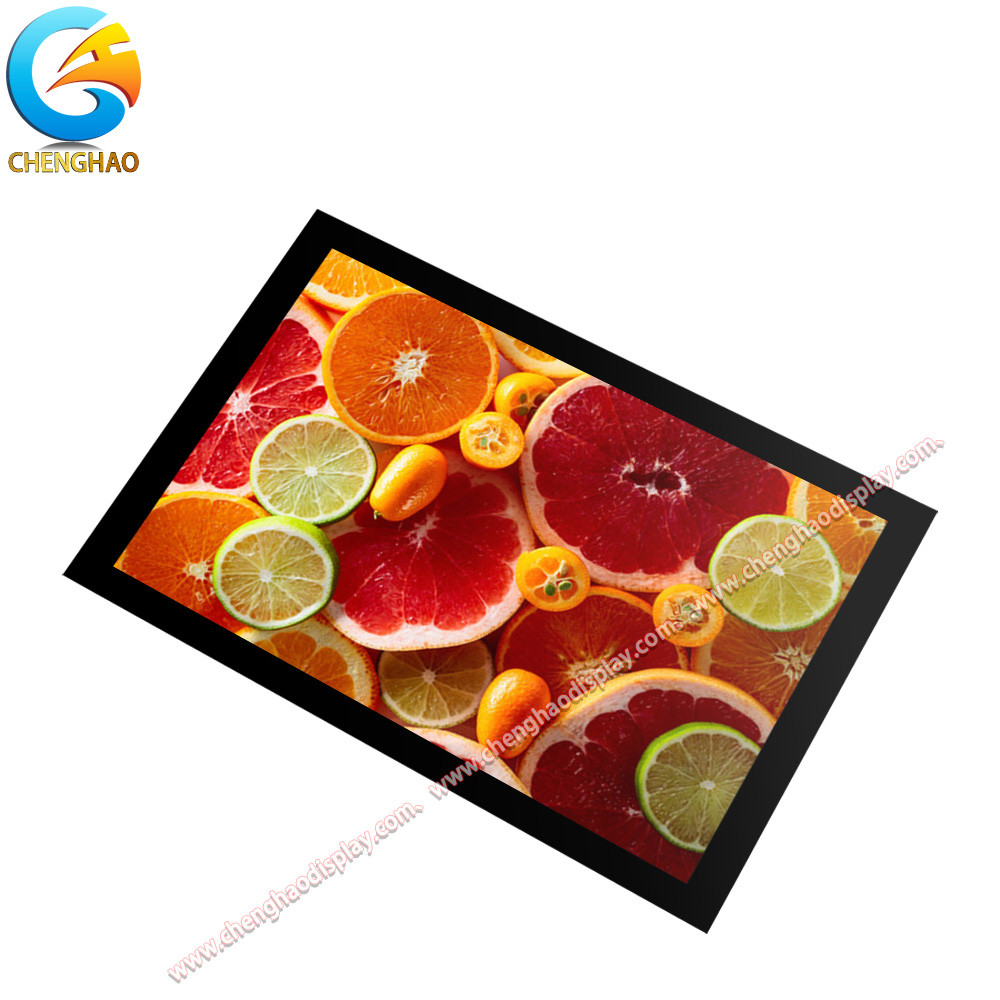

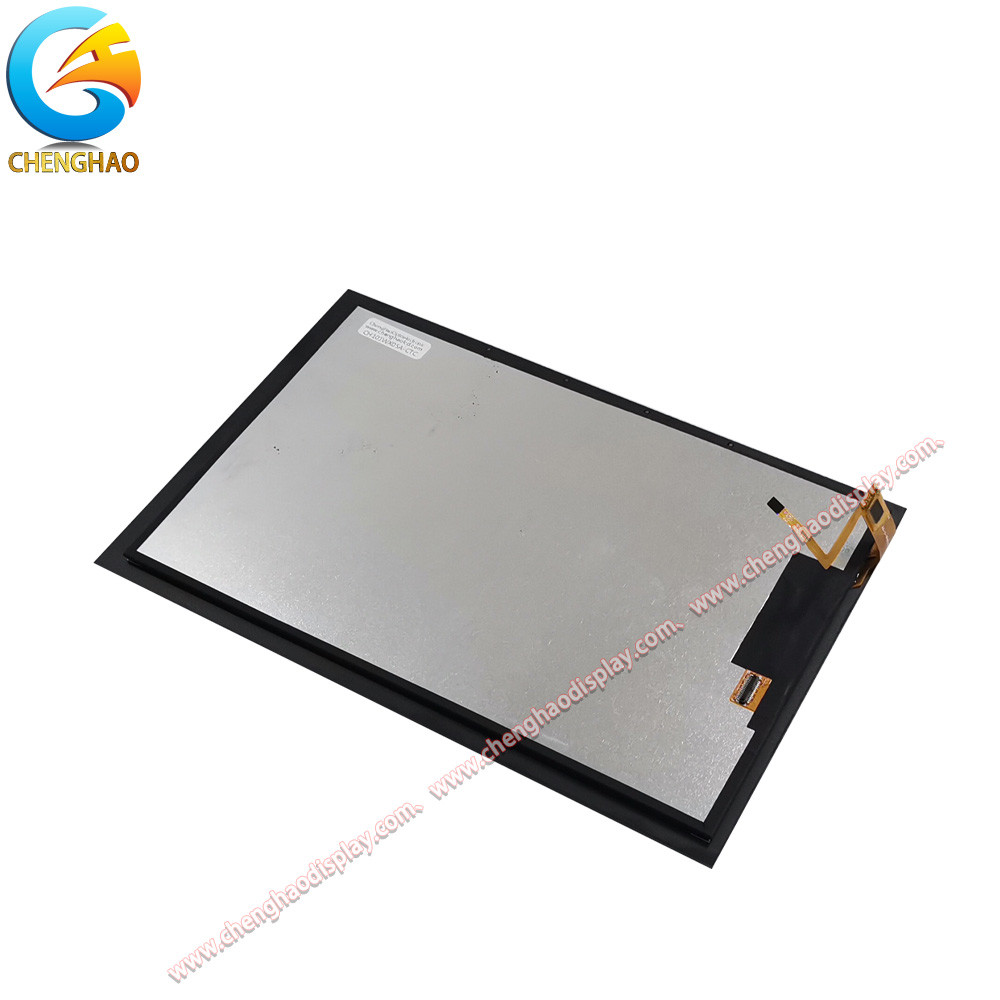

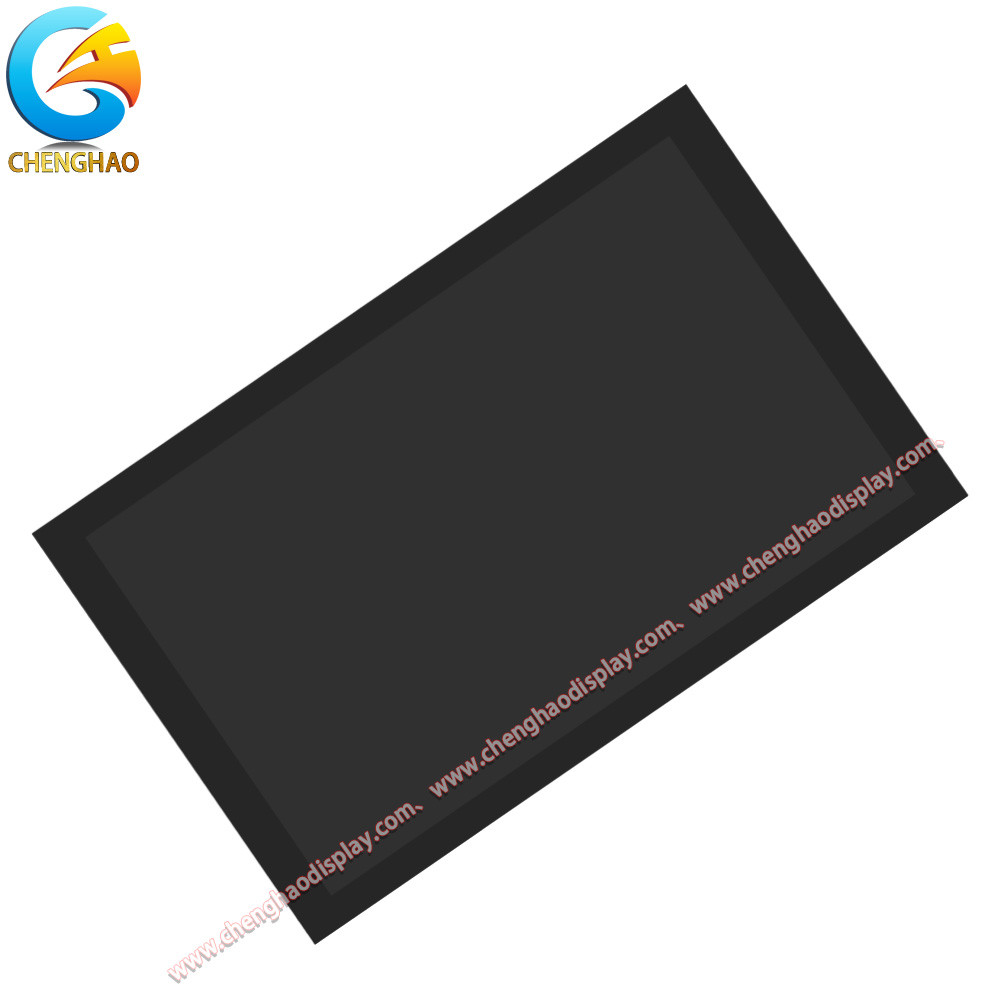

CH101WX05A-CTC는 높은 비용 효율성과 안정적인 성능을 요구하는 애플리케이션을 위해 설계된 10.1인치 수직 컬러 TFT LCD 모듈입니다.800×1280 해상도와 함께 IPS 광 조망 각 기술 (80/80/80/80) 은 섬세한 이미지 품질과 광 조망 각도를 제공합니다., 여러 사람이 공유하거나 복잡한 인터페이스 작업이 필요한 장치에 적합합니다. 300cd/m2의 전형적인 밝기는 실내 환경에서 부드럽고 명확한 표시 효과를 제공합니다.그리고 전송 및 일반적으로 검정 표시 모드로, 그것은 효과적으로 시각 경험과 전력 소비 조절을 균형 잡습니다. MIPI-DSI 인터페이스는 FH26-31S-0과 결합됩니다.3SHW 커넥터: 고속 및 저전력 데이터 전송 및 안정적인 연결을 보장합니다., 스마트 기기의 효율적 필요에 적응합니다.

		모듈은 G+G 용량 터치 스크린 솔루션을 채택하고, 2.0mm 유리 렌즈와 0.55mm ITO 유리 복합 구조로 모듈의 전체 두께는 5.85±0.3mm에 불과합니다.얇고 충격에 저항하는6H 강도 유리 표면은 매일 경사 견딜 수 있습니다. 그것은 GT911 터치 칩을 갖추고, 정밀한 멀티 터치 응답을 지원합니다.그리고 인간-컴퓨터 상호작용의 효율성을 향상시킵니다..
환경 적응성 측면에서 CH101WX05A-CTC는 -20°C에서 70°C의 넓은 온도 범위에서 안정적으로 작동 할 수 있으며 저장 온도는 -30°C에서 80°C까지 확장됩니다.그것은 야외 및 산업과 같은 가혹한 환경에 적합합니다.이 모듈은 RoHS 환경 보호 표준을 준수하고, 컴팩트한 구조를 가지고 있으며, 스마트 홈 터미널, 교육용 전자 화이트보드,상업용 디스플레이 장비 및 다른 분야, 사용자들이 신뢰할 수 있는 디스플레이 및 터치 솔루션을 제공 합니다.CH101WX05A-CTC는 높은 비용 성능과 안정적인 성능으로 다양한 요구를 충족시킵니다..

특징:

(1) 10.1인치 수직 화면 IPS 디스플레이 기술: 80/80/80/80 넓은 조망 각도 디자인으로 800×1280 고해상도 IPS 패널을 채택합니다.정확한 색상과 죽은 각 없이 명확한 표시를 보장, 여러 사람이 협력하거나 복잡한 인터페이스 운영 시나리오에 적합합니다.

(2) 300cd/m2 밝기 및 에너지 절약 모드: 통상적으로 300cd/m2의 밝기, 전송 및 일반적으로 검은 화면 모드와 결합,실내 환경에서 부드럽고 명확한 시각 경험을 제공합니다., 전력 소비를 줄이고 장치 배터리 수명을 연장합니다.

(3) MIPI-DSI 고속 인터페이스 및 전용 커넥터: MIPI-DSI 인터페이스가 장착되어 있으며 고속 및 저전력 데이터 전송을 지원하며 FH26-31S-0을 장착합니다.3SHW 커넥터 신호 안정성을 보장하고 현대 스마트 장치의 높은 효율 요구 사항에 적응하기 위해.

(4) 넓은 온도 범위 환경 적응력: 운영 온도 범위는 -20°C ~ 70°C이며 저장 온도는 -30°C ~ 80°C입니다.그것은 야외 및 산업 환경과 같은 높은 온도 차이 환경에 적응, 극한 조건에서 장비의 안정적인 작동을 보장합니다.

(5) 가볍고 컴팩트한 구조 설계: 전체 두께는 5.85mm에 불과합니다. 가벼운 디자인은 휴대용 장치 또는 공간 제한 응용 시나리오에 쉽게 통합됩니다.예를 들어 차량에 장착된 중앙 제어 장치, 휴대용 단말기 등

(6) 높은 송전성 및 넓은 전압 호환성: 광적 송전성 ≥ 80%, 투명하고 자연스러운 이미지; 2.8V-3.3V 넓은 전압 입력을 지원합니다.다양한 장치 전원 솔루션과 호환됩니다.그리고 시스템 설계의 유연성을 향상시킵니다.

(7) 환경 보호 및 신뢰성 인증: RoHS 환경 보호 표준, 재료 안전에 부합합니다. 엄격한 환경 테스트 후에 장기 안정성을 보장합니다.산업용 용품, 의료 및 높은 신뢰성 요구 사항이있는 다른 분야.

기술 매개 변수:

응용 프로그램:

10.1인치 수직 화면 디자인, IPS 광대 관점 기술과 높은 신뢰성으로CH101WX05A-CTC는 다양한 시나리오의 표시 및 상호 작용 요구를 충족시키기 위해 다양한 분야에서 널리 사용될 수 있습니다.:

-- 산업 자동화 제어 터미널
공장 생산 라인이나 기계 장비에서CH101WX05A-CTC의 넓은 온도 범위 특성 (-20°C ~ 70°C) 은 장비가 고온 및 저온 환경에서 안정적으로 작동 할 수 있도록 보장합니다.높은 해상도와 넓은 시각 각도 디자인은 운영자가 실시간 데이터, 장비 상태 차트 및 경보 정보를 명확하게 볼 수 있도록합니다.그리고 수직 화면 레이아웃은 매개 변수 여러 세트를 표시하는 데 더 적합합니다G+G 터치 스크린은 정밀한 제어 기능을 지원하고,그것은 산업 제어 인터페이스의 효율적인 상호 작용을 달성하고 생산 효율성을 향상시킬 수 있습니다..

-- 차량 내 정보 및 엔터테인먼트 시스템
차량 내 장면에서 CH101WX05A-CTC의 IPS 넓은 조망 각도 기술은 햇빛 반사를 줄여 운전자가 탐색을 명확하게 읽을 수 있도록합니다.다양한 각도에서 차량 정보 및 엔터테인먼트 콘텐츠300cd/m2의 밝기는 자동차의 조명 조건에서 이미지를 부드럽게 유지하며, 얇고 가벼운 구조 디자인은 자동차 중앙 콘솔에 쉽게 통합됩니다.넓은 온도 성능은 여름에 높은 온도 노출과 겨울에 낮은 온도 시작에 대처할 수 있습니다, 차량 시스템의 안정적인 작동을 24시간 보장합니다.

-- 상업용 스마트 터미널 및 디지털 사이니지
쇼핑몰과 호텔과 같은 상업 장소에서는 CH101WX05A-CTC를 스마트 터미널 또는 디지털 사이니지로 사용할 수 있습니다.높은 해상도 와 색상 표현 으로 제품 광고 를 생생 히 표시 합니다, 홍보 정보 또는 대화형 콘텐츠, 그리고 수직 화면 디자인은 긴 스트립 동적 이미지를 재생하는 데 적합합니다.G+G 터치 화면은 고객 셀프 서비스 질의 또는 작업을 지원합니다., 그리고 MIPI 인터페이스의 낮은 전력 소비 특성은 장비 에너지 소비를 줄이고 서비스 수명을 연장하며 상업적 시나리오의 장기 운영 요구 사항을 충족시킵니다.

-- 의료 영상 및 진단 장비
의료 분야에서 CH101WX05A-CTC는 휴대용 초음파 장비 또는 모바일 진단 단말기에서 사용할 수 있습니다.수직 화면 디스플레이 는 의사 들 이 이미지 조각 이나 검사 자료 를 쉽게 볼 수 있게 한다300cd/m2 밝기는 실내 환경에서 명확한 이미지를 제공합니다.넓은 온도 성능은 병원 냉장고 또는 야외 진단 및 치료와 같은 큰 온도 차이와 시나리오에 적응합니다.의료 장비의 유연성과 신뢰성을 향상시킵니다.

-- 물류 및 창고 관리 장비
물류 산업의 휴대용 터미널이나 창고 장비에서 CH101WX05A-CTC의 높은 밝기의 화면은 여전히 화물 정보를 명확하게 표시 할 수 있습니다.바코드 또는 강한 야외 조명 아래 경로 계획가볍고 컴팩트한 디자인은 장기간 휴대용 조작을 촉진하며 G+G 터치 스크린은 빠른 코드 스캔 및 데이터 입력 기능을 지원합니다.넓은 온도 범위는 장비가 냉장고 (저온) 또는 운송 차량 (고온) 과 같은 복잡한 환경에서 안정적으로 작동 할 수 있도록합니다., 물류 운영의 효율성과 정확성을 향상시킵니다.

위의 응용 시나리오를 통해 CH101WX05A-CTC는 산업, 운송, 상업, 의료,물류 및 다른 분야에 대한 성능 장점과 적응력.

포장 및 운송:

포장 및 배달의 측면에서 CH101WX05A-CTC 디스플레이 모듈은 운송 중에 제품이 안전하고 손상되지 않았음을 보장하기 위해 엄격한 표준을 준수합니다.포장 및 배송 시 취하는 주요 조치는 다음과 같습니다.:

포장재: 모든 운송 상자는 운송 중에 외부 압력과 충격에 견딜 수 있도록 수출 경화 표준을 충족합니다.우리는 고품질의 폼 라인어를 사용하여 상자를 채우기 위해 운송 중에 디스플레이가 손상되지 않도록합니다..

포장 방법: 우리는 큰 상자를 사용하여 작은 상자를 포장합니다. 이 방법은 공간을 절약 할뿐만 아니라 운송 비용을 효과적으로 줄입니다.내부의 작은 상자는 각 디스플레이 모듈을 더 잘 보호하고 운송 중에 충돌을 피할 수 있습니다..

무게 및 크기의 통제: 각 포장 상자의 무게는 취급 및 운송 중에 손쉽게 다루기 위해 3.5 kg를 초과하지 않습니다.상자의 크기는 다른 운송 필요에 적응하도록 표준에 따라 조정됩니다..

맞춤형 포장 옵션: 고객이 특별한 포장 요구 사항을 가지고 있다면 고객의 요구 사항에 따라 패키지를 설계하고 조정 할 수도 있습니다.여기에는 포장 방법을 변경하고 고객의 특정 물류 요구를 충족시키기 위해 고객이 지정 한 운송 방법을 사용하는 것이 포함됩니다..

배송 과정: 주문을 확인 한 후, 우리는 가장 짧은 시간에 배송을 준비 할 것입니다.모든 제품은 배송 전에 엄격한 품질 검사를 거쳐 각 모듈이 표준을 충족하고 고객이 받은 제품이 손상되지 않았는지 확인합니다..

위의 포장 및 운송 조치를 통해 운송 중에 CH101WX05A-CTC 디스플레이 모듈의 안전과 신뢰성을 보장합니다.우리는 고객의 기대와 요구를 충족시키기 위해 효율적이고 전문적인 물류 서비스를 고객에게 제공하도록 최선을 다하고 있습니다.

FAQ:

질문: CH101WX05A-CTC의 800×1280 해상도는 10.1인치 화면에서 어떻게 표시됩니까? 텍스트와 이미지가 명확합니까?
A: 이 해상도의 10.1인치 화면의 픽셀 밀도는 약 149입니다. 텍스트, 차트 및 이미지를 섬세하게 표시 할 수 있습니다. 특히 정확한 표시가 필요한 장면에 적합합니다.예를 들어 산업 제어 및 차량 정보. IPS 광각 뷰 기술 은 다른 각도 에서 볼 때 이미지가 맑고 날카롭다는 것을 보장 합니다.

Q: G+G 터치 스크린의 터치 수명은 얼마입니까? 장갑으로 작동을 지원합니까?
A: 터치 스크린은 5백만 건의 터치 작업 이상의 수명을 가질 수 있도록 설계되었으며, 장기간 고주파 사용의 요구를 충족시킵니다.용량 터치 기술은 얇은 장갑으로 작동 지원, 그러나 두꺼운 장갑은 민감성에 영향을 줄 수 있습니다. 특정 효과는 맞춤형 옵션인 장갑 재료에 따라 테스트해야합니다.

질문: 보증 기간에는 모든 부품의 수리 기간이 포함되어 있습니까? 인위적 손해에 대한 요금이 있습니까?
A: 보증 기간은 12개월이며, 비인적 요인으로 인한 화면, 터치 부품 및 인터페이스와 같은 핵심 부품 고장을 포함합니다.부적절한 인적 조작으로 인해 제품이 손상되면 (물질 손상 등)물 침투 등) 의 경우 부품 및 수리 비용이 부과됩니다. 구체적인 비용은 평가 후 기술 팀이 알려줍니다.

Q: 현장 기술 지원이나 운영 훈련 제공합니까?

A: 우리는 원격 기술 지원 (전화 및 비디오 안내 등) 을 제공하여 고객들이 통합 또는 사용 문제를 해결하는 데 도움을 줍니다. 현장 지원이 필요한 경우,프로젝트 규모와 지역에 따라 협상 및 조정을 할 수 있습니다.여행 비용은 계약서에 따라 부과될 수 있습니다.

Q: 운송 중에 손상이 발생하면 고객은 어떻게 처리해야합니까?

A: 서명하기 전에 외부 포장지가 손상되지 않았는지 확인하십시오. 포장지가 손상되었거나 제품이 비정상적 인 경우현장에서 사진을 찍고 물류 회사와 연락하여 손해 증명서를 발급해야 합니다.24시간 이내에 고객 서비스와 연락해 증거에 따라 손상을 입은 제품을 무료로 교체하거나 수리할 것입니다.

질문: 제품의 보관 온도 범위는 -30°C에서 80°C입니다. 장기 보관에는 특별한 보호가 필요합니까?

A: 표준 저장 온도 범위 내에서 추가 보호가 필요하지 않지만 부식 가스가없는 건조한 환경에서 제품을 보관하는 것이 좋습니다.수분 방지 가방을 사용 하고 포장지의 무결성을 정기적으로 확인 합니다..
