7인 50핀 250cd/m2 800x480 Rgb Tft LCD 모니터 CH700WV01 자동차용
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 가격 : | / |
---|---|---|---|
포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 | 배달 시간 : | 7~15일 |
지불 조건 : | T/T | 공급 능력 : | 300Kpcs/month |
원래 장소: | 첸젠, 중국 | 브랜드 이름: | Chenghao/Oem |
---|---|---|---|
인증: | ROHS、ISO9001、CE | 모델 번호: | CH350HV37A-CT |
문서: | 제품 설명서 PDF |
상세 정보 |
|||
모델 번호: | CH350HV37A-CT | 모듈 타입: | 3.5 인치 |
---|---|---|---|
작동 온도: | -20~+70℃ | 저장 온도: | - 30~+80 C |
역광: | 6개의 백색 LED 병렬 | 무게: | TBD G |
표시 모드: | TN/투과형/일반적으로 흰색 | 도트 수: | 320*480 |
인터페이스: | TFT: SPI, MCU, SPI+RGB CTP: I2C | 발광성: | 300 알 |
강조하다: | 사용자 지정 작은 Tft LCD 디스플레이,3.5 TFT LCD 디스플레이로 조금씩 움직이세요,전기 용량 터치 TFT LCD 디스플레이 |
제품 설명
![]() |

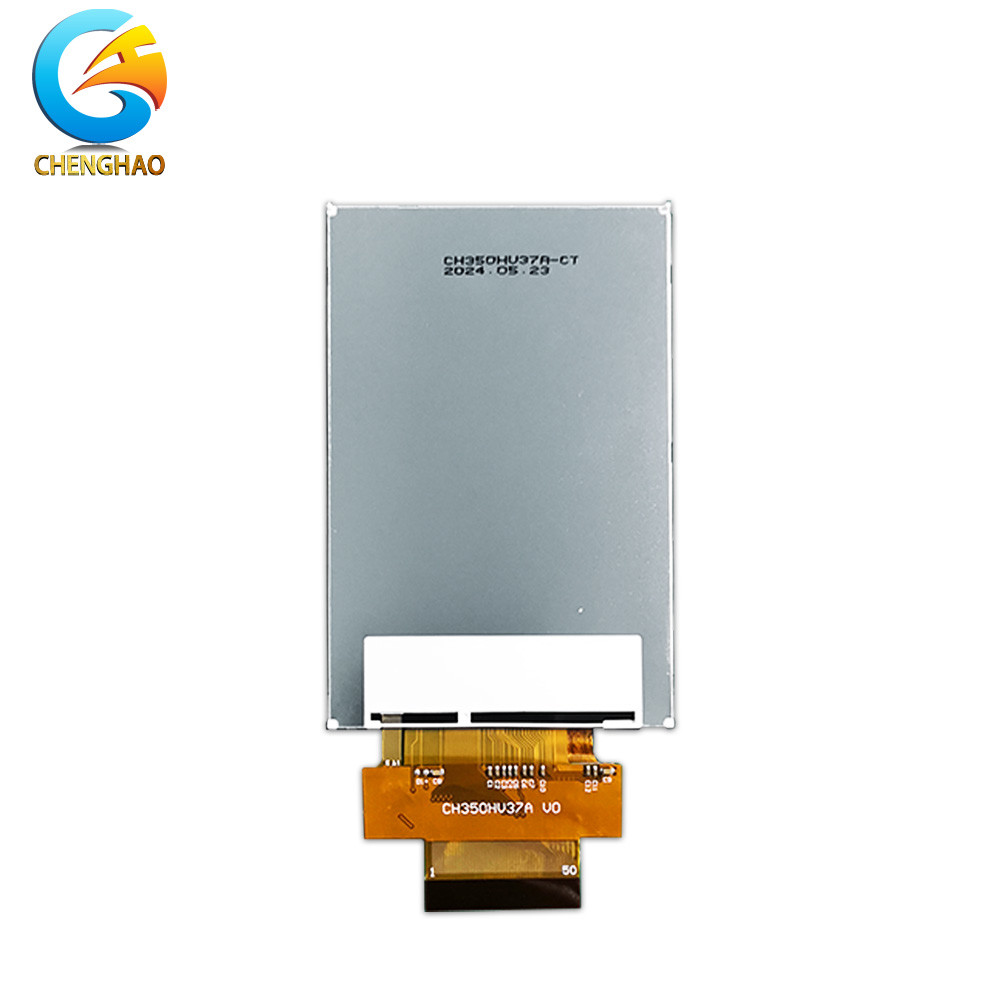

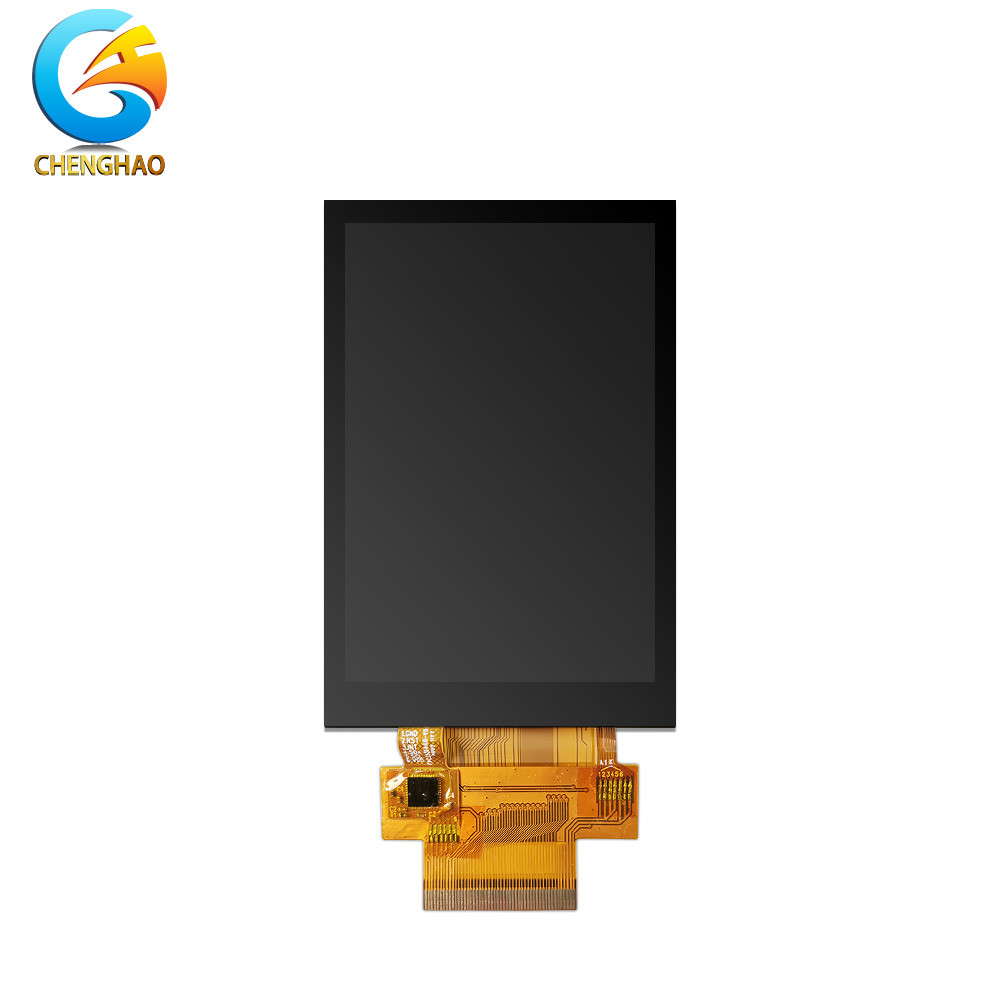

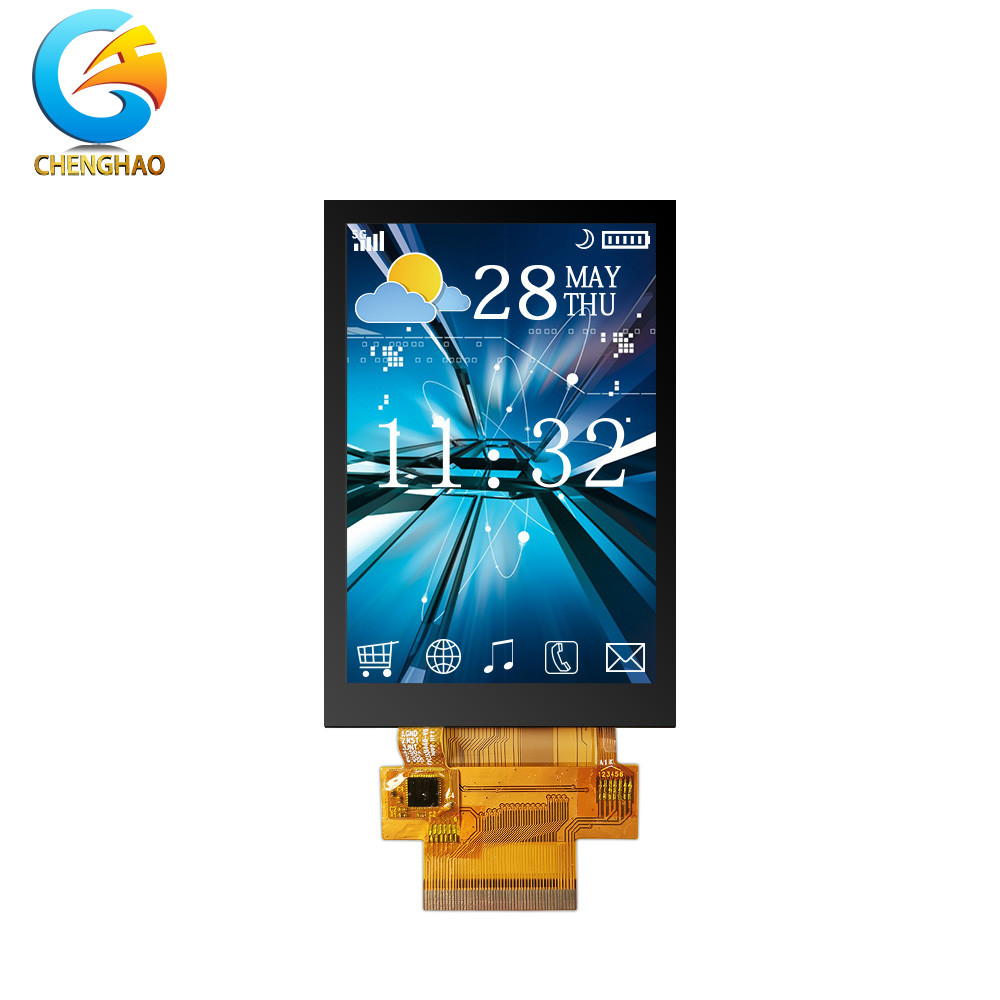

첸하오 광전자 CH350HV37A-CTC는 3.5 인치 작은 터치 tft lcd 디스플레이 모듈로, tft lcd 패널, 터치 패널, 드라이버 IC, FPC 및 백라이트 구성 요소가 포함되어 있습니다. 이 TFT LCD 패널은 3.5 인치 직사각형의 활성 영역을 가지고 있으며 262k 색상과 320x480 해상도를 가진 컬러 이미지를 표시 할 수 있습니다.디스플레이 패널은 TN / 송신 / 일반적으로 검은 표시 모드를 채택, 그리고 화면의 가장 좋은 볼 각은 6 시간입니다. 디스플레이의 드라이버 IC는 유리에 장착되어 SPI를 지원하는 FPC를 통해 다른 구성 요소와 통신합니다.MCU 및 RGB 인터페이스. 이 백라이트 구성 요소는 6개의 흰색 LED 램프 껍질을 병렬로 디스플레이의 출력 광원으로 사용하며, 그 빛의 강도는 280 cd/m2 광량을 달성할 수 있습니다.디스플레이가 실내 환경에서 명확하게 표시되도록 충분합니다.. |
|
고객 프로젝트의 인간-컴퓨터 상호작용에 대한 요구에 대응하기 위해우리는 고객으로부터 제공 된 정보에 기초하여 TFT LCD 디스플레이에 용량 터치 유리 커버를 설계하고 설치했습니다.값싼 저항성 터치 패널에 비해 용량 터치 패널은 더 민감한 반응 속도와 터치 경험을 가지고 있습니다.유리 커버는 엄격하게 설계되고 고객의 프로젝트의 디스플레이 모듈 설치 위치의 모양에 따라 사용자 정의되기 때문에, 디스플레이 모듈은 고객의 프로젝트 장비와 완벽하게 통합 될 수 있습니다. | ![]() |
이 디스플레이의 FPC는 50개의 핀을 가지고 있으며, 그 모양과 구조는 또한 고객의 요구에 따라 엄격하게 설계되고 사용자 정의됩니다. The benefit of redesigning the shape and structure of the FPC according to the actual installation space of the equipment is that the connection line arrangement between the display module and the installation equipment will be more reasonable and neat.
또한, 컬러 LCD 모듈은 넓은 온도 환경을 지원하고, -20 ~ +70 °C의 환경에서 원활하게 작동 할 수 있으며, RoHS 및 CE 인증을 가지고 있으며 1 년 보증을 지원합니다.
모듈 번호 | CH350HV37A-CT | -- |
모듈 유형 | 3.5"TFT + CTP | -- |
표시 모드 | TN/전달성/정상적으로 흰색 | -- |
결의 | 320*480 | 점 |
관측 방향 | 6 |
0시 |
색상 | 262/65 | K |
터치 타입 | 용량 | -- |
터치 인터페이스 | I2C | -- |
작동 온도 | -20 ~ +70 | °C |
저장 온도 | -30 ~ +80 | °C |
광력 | 350 | cd/m2 |
제조업자 | 첸하오 광전자 | -- |
![]() |
LCD 모듈 사용자 정의 프로세스
|
||||||||||||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
고객 요청 | 우리는 디자인 | 고객 확인 | 우리는 제조 | 국제 익스프레스 | 고객 영수증 | 사용자 정의 완료 |
전문 LCD 제조업체로서 Chenghao Optoelectronic는 기업 고객을 위해 LCD 화면의 개인 맞춤화의 중요성을 잘 알고 있습니다.우리는 LCD에 대한 한stop 사용자 정의 서비스를 고객에게 제공합니다유연한 회로 보드의 사용자 정의, 백라이트 밝기의 조정, 인터페이스의 사용자 정의, 터치 패널의 설치, 유리 덮개 판의 설계,반사 방지 스크린 설계, 등 다음은 LCD의 일부 일반적인 사용자 정의 프로젝트에 대한 소개입니다. 더 많은 사용자 정의 요구 사항이 있다면, 당신은 항상 우리와 소통하고 협상하는 것을 환영합니다!
![]() |
(1) FPC의 사용자 정의 | |
외관과 구조가 설치될 장치의 내부 공간 구조와 호환되는 FPC는 장치의 작은 내부 공간을 더 잘 활용할 수 있을 뿐만 아니라,그러나 또한 크게 FPC가 LCD 패널을 설치 할 때 FPC 외관과 장치의 내부 구조 사이의 호환성으로 인해 손상되는 상황을 피합니다.이 이유 때문에, 우리는 LCD 스크린에 대한 FPC 사용자 정의 서비스를 고객에게 제공합니다. 사용자 정의 옵션은 외관, 구조, 핀 수 등을 포함하지만 이에 국한되지 않습니다.FPC의 |
(2) 백라이트 밝기 조정 |
![]() |
|
화면 밝기는 LCD 화면이 다른 조명 환경에서 읽을 수 있도록 하는 매우 중요한 요소이며, 특히 전파 및 자명 TFT LCD의 경우입니다.첸하오 광전자는 고객의 실제 요구 사항에 따라 LCD 모듈의 밝기를 설계하고 조정할 수 있습니다.고객들이 요구하는 사용 시나리오에서 높은 가독성을 가질 수 있도록 고객 비용을 최소화합니다. |
(3) 터치 패널 설치 |
LCD 모듈의 터치 패널은 장치의 인간-컴퓨터 상호 작용 기능을 가능하게하는 중요한 구성 요소입니다. 그 중요성은 당연합니다.첸하오 광전자는 고객에게 선택적 인 용량 터치 패널 (CTP) 또는 저항성 터치 패널 (RTP) 을 제공할 수 있습니다..
|
![]() |
(글라스 커버 케이스) |
우리가 모두 알고 있듯이, 새로운 디스플레이 모듈 솔루션, 디자인 사용자 정의에서 검증 및 테스트에 최종 제품 최종화 및 대량 생산,이 모든 과정은 높은 비용과 매우 긴 개발 시간을 증가시킬 것입니다.. 당신의 팀이 디스플레이에 새로운 경우, 이 과정은 더 많은 불확실성을 추가합니다. 고객의 개발 시간을 단축하고 가능한 한 고객의 프로젝트 개발 비용을 줄이기 위해,우리는 우리의 자체 대량 생산 tft lcd 모듈 모델 라이브러리에서 그들의 프로젝트 요구 사항에 가장 가까운 tft lcd 모듈 모델을 고객과 일치하는 우선 순위를 줄 것입니다.이 모듈은 준비 된 샘플을 가지고 있거나 준비 된 폼을 사용하여 직접 생성 할 수 있습니다. 샘플은 짧은 시간에 배송 될 수 있습니다.
다음 목록은 우리 회사가 이미 대량 생산 한 tft lcd 모듈 모델 중 일부를 나열합니다. 프로젝트 요구 사항에 가까운 모듈 모델을 찾을 수 없다면,당신은 우리의 24시간 온라인 고객 서비스와 직접 연락하여 당신의 필요를 말할 수 있습니다.우리 팀은 만족스러운 답을 줄 것입니다!
크기 | 모듈 번호 | 결의 | 표시 모드 | 광력 | 터치 타입 | 작동 온도 |
1.1 | CH110T001A | 96*96 점 | IPS/전달기/정상 흑색 | 200 cd/m2 | TP가 없습니다. | -20~+70°C |
1.14" | CH114QV01A | 135*240 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | TP가 없습니다. | -20~+70°C |
1.3 | CH130QV05A | 240*240 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
1.32" | CH132HV01A | 360*360 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
1.44" | CH144T006A | 128*128 점 | TN/전달력/정상 흑색 | 400 cd/m2 | TP가 없습니다. | -20~+70°C |
1.44" | CH144QQ21A | 128*128 점 | TN/전달력/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
1.44" | CH144QQ17A-CT | 128*128 점 | TN/전달력/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
1.47" | CH147QV01A | 172*320 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | TP가 없습니다. | -20~+70°C |
1.47" | CH147QV03A-CT | 172*320 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | CTP | -20~+70°C |
1.5" | CH015B4001A | 480*240 점 | TN/전달력/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
1.77" | CH180QQ21A | 128*160 점 | TN/전달력/정상 흑색 | 500 cd/m2 | TP가 없습니다. | -20~+70°C |
1.77" | CH180T001B-T | 128*160 점 | TN/전달력/정상 흑색 | 300 cd/m2 | RTP | -20~+70°C |
1.8" | CH180HV02A | 360*360 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | TP가 없습니다. | -20~+70°C |
1.9" | CH190QV01A | 170*320 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | TP가 없습니다. | -20~+70°C |
1.9" | CH190QV01A-CT | 170*320 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
2.0" | CH200QV18B | 240*320 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
2.0" | CH200QV18B-CT | 240*320 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | CTP | -20~+70°C |
2.1 | CH210WV03A | 480*480 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | TP가 없습니다. | -20~+70°C |
2.1 | CH210WV01A-CT | 480*480 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
2.2 | CH200QV16A-CT | 240*320 점 | TN/전달력/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
2.31" | CH231QV07A | 320*240 점 | TN/전달력/정상 흑색 | 450 cd/m2 | TP가 없습니다. | -20~+70°C |
2.4 | CH240QV64A | 240*320 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
2.4 | CH240QV63A-CT | 240*320 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
2.4 | CH240QV53B-T | 240*320 점 | IPS/전달기/정상 흑색 | 800 cd/m2 | RTP | -20~+70°C |
2.8" | CH280QV36B | 240*320 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
2.8" | CH280QV10-CT | 240*320 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | CTP | -20~+70°C |
2.8" | CH280QV07-T | 240*320 점 | TN/전달력/정상 흑색 | 300 cd/m2 | RTP | -20~+70°C |
3.2 | CH320QV18A | 240*320 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
3.2 | CH320QV15A-T | 240*320 점 | TN/전달력/정상 흑색 | 250 cd/m2 | RTP | -20~+70°C |
3.5" | CH350HV47B | 320*480 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
3.5" | CH350HV51A-CT | 320*480 점 | IPS/전달기/정상 흑색 | 600 cd/m2 | CTP | -20~+70°C |
3.5" | CH350HV53A-T | 320*480 점 | TN/전달력/정상 흑색 | 300 cd/m2 | RTP | -20~+70°C |
3.5" | CH350QV11A | 320*240 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -10 - +60°C |
3.5" | CH350QV11C-T | 320*240 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | RTP | -20~+70°C |
3.5" | CH350QV12A-CT-PA | 320*240 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
3.5" | CH350VG02A | 640*480 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
3.9" | CH390WQ01A | 480*128 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | TP가 없습니다. | -20~+70°C |
3.95" | CH400WV19A | 480*480 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | TP가 없습니다. | -20~+70°C |
3.95" | CH400WV17B-CTBA | 480*480 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
3.97" | CH400WV22A | 480*800 점 | IPS/전달기/정상 흑색 | 450 cd/m2 | TP가 없습니다. | -20~+70°C |
3.97" | CH400WV22A-CT | 480*800 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
4.3 | CH430HD01A | 1280*720 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
4.3 | CH430WQ18A | 480*272 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
4.3 | CH430WQ21A-CT | 480*272 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
4.3 | CH430WQ09A-T | 480*272 점 | TN/전달력/정상 흑색 | 230 cd/m2 | RTP | -20~+70°C |
4.3 | CH430WV18A | 480*800 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | TP가 없습니다. | -20~+70°C |
4.3 | CH430WV22A-CT | 480*800 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
4.3 | CH430WV17A-T | 480*800 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | RTP | -20~+70°C |
4.41" | CH441FH01A | 1920*1080 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
4.5" | CH450FW06A | 480*854 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
5.0" | CH500FW09A | 480*854 점 | IPS/전달기/정상 흑색 | 450 cd/m2 | TP가 없습니다. | -20~+70°C |
5.0" | CH500FW11A-T | 480*854 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | RTP | -20~+70°C |
5.0" | CH500FW09A-CT | 480*854 점 | IPS/전달기/정상 흑색 | 450 cd/m2 | CTP | -20~+70°C |
5.0" | CH500VG01A | 640*480 점 | TN/전달력/정상 흑색 | 250 cd/m2 | TP가 없습니다. | -20~+70°C |
5.0" | CH500WQ03B | 480*272 점 | TN/전달력/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -20~+70°C |
5.0" | CH500WQ03B-T | 480*272 점 | TN/전달력/정상 흑색 | 1000 cd/m2 | RTP | -20~+70°C |
5.0" | CH500WV10A | 800*480 점 | IPS/전달기/정상 흑색 | 1200 cd/m2 | TP가 없습니다. | -20~+70°C |
5.0" | CH500WV05A-T | 800*480 점 | IPS/전달기/정상 흑색 | 250 cd/m2 | RTP | -20~+70°C |
5.0" | CH500WV06A-CTA | 480*800 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
5.5" | CH550FH02A | 1080*1920 점 | IPS/전달기/정상 흑색 | 600 cd/m2 | TP가 없습니다. | -20~+70°C |
5.5" | CH550FH01A-CTB | 1080*1920 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
6.2 | CH620WV01A-CT | 800*480 점 | TN/전달력/정상 흑색 | 350 cd/m2 | CTP | -20~+70°C |
6.86" | CH068HWH12-CT | 480*1280 점 | IPS/전달기/정상 흑색 | 450 cd/m2 | CTP | -20~+60°C |
6.86" | CH686HD02A-CT | 1280*480 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | CTP | -20~+70°C |
7.0" | CH700FH01A | 1200*1920 점 | IPS/전달기/정상 흑색 | 700 cd/m2 | TP가 없습니다. | -20~+70°C |
7.0" | CH700WS16A | 1024*600 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | TP가 없습니다. | -20~+70°C |
7.0" | CH700WS12A-CTW | 1024*600 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
7.0" | CH700WS03D-T | 1024*600 점 | TN/전달력/정상 흑색 | 350 cd/m2 | RTP | -20~+70°C |
7.0" | CH700WV03A | 800*480 점 | TN/전달력/정상 흑색 | 280 cd/m2 | TP가 없습니다. | -20~+70°C |
7.0" | CH700WV03B-T | 800*480 점 | TN/전달력/정상 흑색 | 700 cd/m2 | RTP | -20~+70°C |
7.0" | CH700WV09B-CTB-PI | 800*480 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | CTP | -20~+70°C |
8인치 | CH800FH03A | 1200*1920 점 | IPS/전달기/정상 흑색 | 350 cd/m2 | TP가 없습니다. | -20~+70°C |
8인치 | CH800SV01A | 800*600 점 | TN/전달력/정상 흑색 | 350 cd/m2 | TP가 없습니다. | -20~+70°C |
8인치 | CH800SV01A-CT-PB | 800*600 점 | TN/전달력/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
8인치 | CH800WX02A-CT | 800*1280 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
8인치 | CH800XG01A | 1024*768 점 | IPS/전달기/정상 흑색 | 2500 cd/m2 | TP가 없습니다. | -30~+80°C |
8인치 | CH800XG04A-CT | 1024*768 점 | IPS/전달기/정상 흑색 | 2500 cd/m2 | CTP | -30~+80°C |
9인치 | CH900WS01A | 1024*600 점 | TN/전달력/정상 흑색 | 250 cd/m2 | TP가 없습니다. | -20~+70°C |
9인치 | CH900WV01A-CT | 800*480 점 | TN/전달력/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
9인치 | CH900WX01A-CTB | 1280*720 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | CTP | -20 - +85°C |
10.1 | CH101WS03B | 1024*600 점 | TN/전달력/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
10.1 | CH101WS08C-CTD | 1024*600 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | CTP | -20~+70°C |
10.1 | CH101WS03A-T | 1024*600 점 | IPS/전달기/정상 흑색 | 400 cd/m2 | RTP | -20~+70°C |
10.1 | CH101WX08A | 800*1280 점 | IPS/전달기/정상 흑색 | 500 cd/m2 | RTP | -20~+70°C |
10.1 | CH101WX05A-CTDW | 800*1280 점 | IPS/전달기/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
10.25" | CH103WX01A | 1280*480 점 | IPS/전달기/정상 흑색 | 900 cd/m2 | TP가 없습니다. | -30 - +85°C |
10.4 | CH104SV01A | 800*600 점 | TN/전달력/정상 흑색 | 300 cd/m2 | TP가 없습니다. | -20~+70°C |
10.4 | CH104SV01A-CT-PB | 800*600 점 | TN/전달력/정상 흑색 | 300 cd/m2 | CTP | -20~+70°C |
11.88" | CH119HD01A | 440*1920 점 | IPS/전달기/정상 흑색 | 800 cd/m2 | TP가 없습니다. | -20~+70°C |
12.3 | CH123FH01A-PA | 1920*720 점 | IPS/전달기/정상 흑색 | 1000 cd/m2 | TP가 없습니다. | -30 - +85°C |
12.3 | CH123HAX04 | 1920*720 점 | IPS/전달기/정상 흑색 | 600 cd/m2 | TP가 없습니다. | -30 - +85°C |
13.3 | CH133FH01A | 1920*1080 점 | IPS/전달기/정상 흑색 | 330 cd/m2 | TP가 없습니다. | -20~+70°C |
