300nits SPI 원형 Tft LCD 디스플레이 40P 오픈 프레임 LCD 모듈
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
---|---|---|---|
배달 시간 : | 3~7 일 | 지불 조건 : | TT |
공급 능력 : | 300k PC / 달 |
원래 장소: | 중국 센즈헨 | 브랜드 이름: | Chenghao Optoelectronic |
---|---|---|---|
인증: | RoHS,CE、FCC | 모델 번호: | CH430WV22B-CT |
문서: | 제품 설명서 PDF |
상세 정보 |
|||
Lcm 인터페이스: | MIPI | 저장 온도: | -30C~80C |
---|---|---|---|
작동 온도: | -20°C~70°C | 활동 영역: | 56.16*93.6 밀리미터 |
결의: | 480*800 픽셀 | 제품 이름: | 출입 통제 장비용 4.3 인치 터치 LCD 디스플레이 모듈 |
모듈 크기: | 68*120*3.35mm | 터치 패널 인터페이스: | I2C |
강조하다: | 40.3인치 작은 컬러 LCD 디스플레이,480x800 작은 색상 LCD 디스플레이,용량 터치 작은 LCD 터치 스크린 |
제품 설명

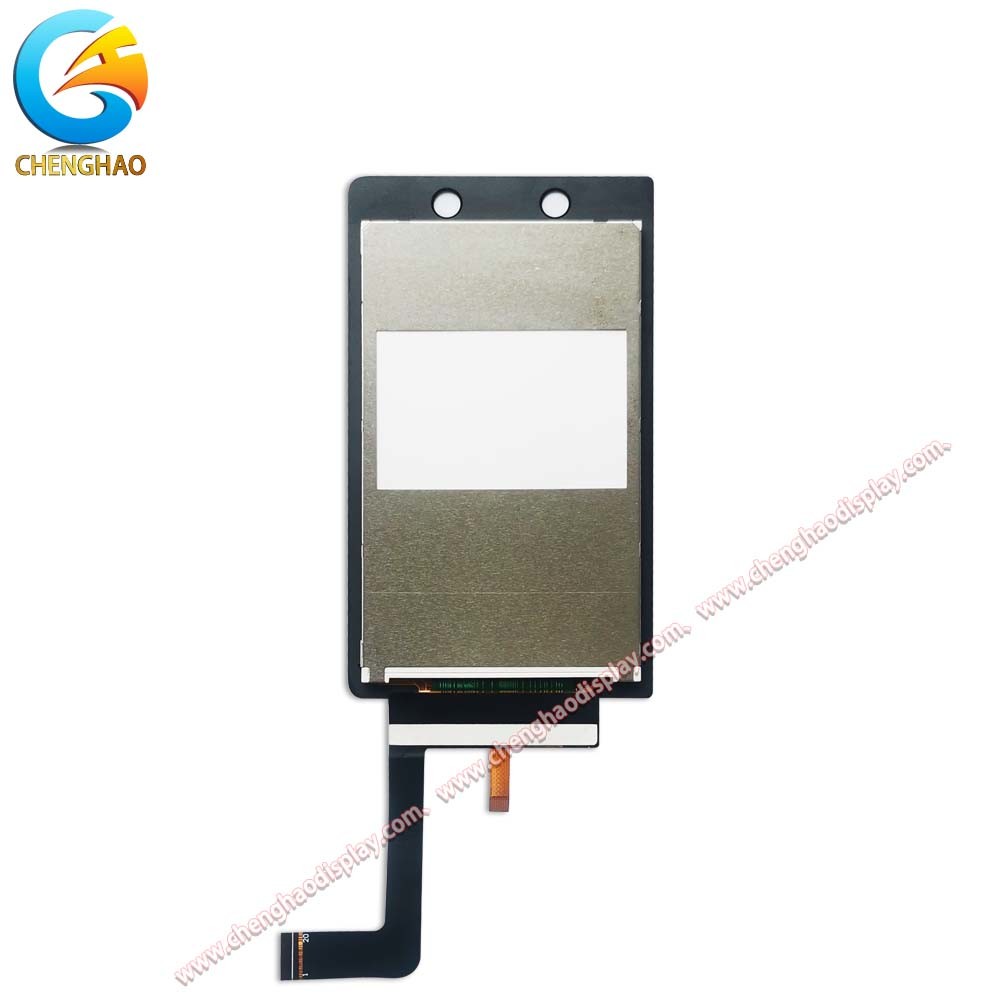

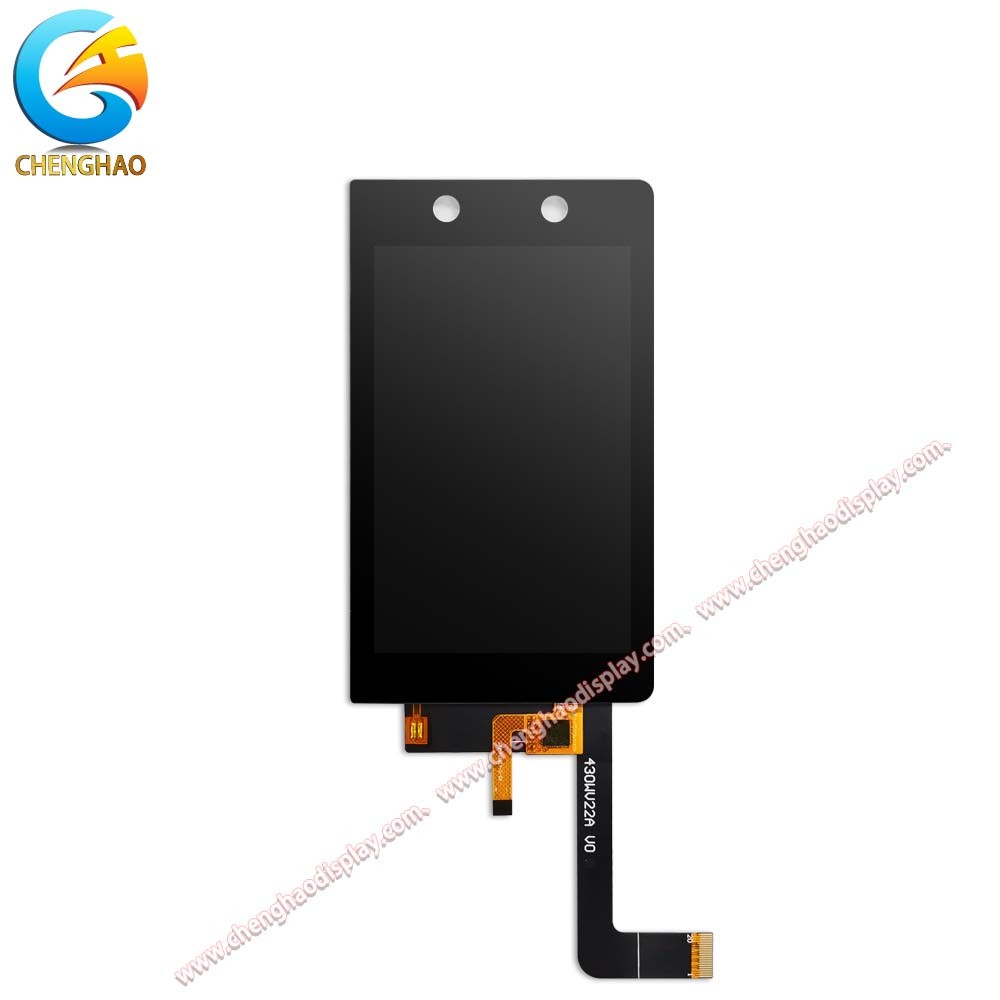

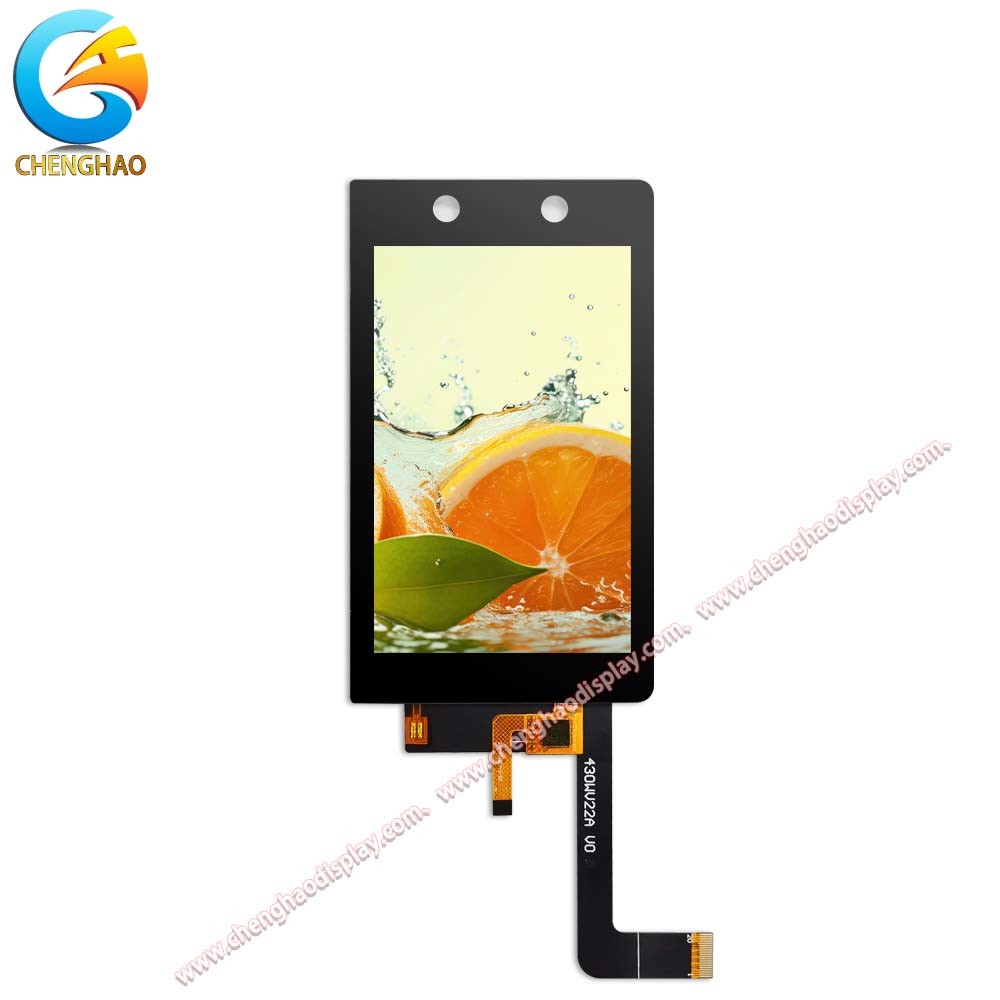

첸하오 디스플레이 모델 CH430WV22B-CT는 TFT LCD로 변속 장치로 amorphous 실리콘 TFT를 사용합니다. TFT LCD 패널, 터치 패널, 드라이빙 IC, 백라이트 및 FPC로 구성됩니다.
이 TFT 디스플레이는 가로로 4.3인치, 480*800*3-RGB 해상도의 활성 디스플레이 영역을 가지고 있습니다.
이 프로젝트에는 ST7701 또는 호환되는 드라이버가 사용되며 RGB 신호 입력을 통해 16M 색상을 표시 할 수 있습니다. 드라이버는 유리 위에 위치하고 FPC를 통해 상호 연결됩니다.디스플레이 모듈을 구동하는 데 필요한 요소를 포함하여
터치 패널은 용량형이며 GT911를 드라이버 IC로 사용합니다. I2C 인터페이스를 통해 외부 장치와 통신하고 멀티 터치를 지원합니다.그리고 인간-컴퓨터 상호작용의 주요 플랫폼으로 기능합니다..
FPC는 고객 요구 사항에 따라 사용자 정의 할 수 있으며, 백 라이트 및 FPC 구조, 인터페이스 정의 및 기타 변경이 가능합니다.
마지막으로 이 모델은 RoHS 컴플라이언스 & 할로겐 무료입니다.
모듈 번호 | CH430WV22B-CT |
결의 | 480*800 점 |
모듈 인터페이스 | MIPI |
터치 타입 | 용량 |
터치 인터페이스 | I2C |
광력 | 350 cd/m2 (선택) |
작동 온도 | -20 ~ +70°C |
얼굴 인식 접근 제어 장비는 실내와 외부에서 모두 사용되며, 여기에 설치된 장비가 탁월한 외부 가독성을 갖는 것이 필요합니다.접근 제어 시스템을 위해 첸하오 광전자에서 개발 한 LCD 터치 스크린은 많은 기술적 특징을 가지고 있습니다.:
(1) 고해상도
CH430WV22B-CT는 480*800 해상도와 350 cd/m2 백라이트 밝기로 설계되어 실내 및 저조한 야외 환경에서 명확한 표시를 달성 할 수 있습니다.
(2) 자유 관점을 지원
이 터치 LCD 모듈은 IPS 디스플레이 기술을 사용하여 80/80/80/80 자유 관측 방향을 달성합니다.즉 사용자가 다른 각도에서 화면을 읽을 때 충분히 명확한 관점 효과를 얻을 수 있습니다, 이는 사용자 사용 경험을 크게 향상시킵니다.
(3) 반사 방지 스크린
디스플레이 모듈은 화면 반사 기술을 사용합니다. 사용자가 외부 또는 강한 빛 환경에서 화면을 읽을 때,화면에는 화면에 투영되는 외부 강한 빛의 많은 흡수 할 수 있습니다이 디자인은 사용자의 눈을 잘 보호 할 수 있습니다.
(4) 인간-컴퓨터 상호 작용을 지원
용량 터치 패널은 모듈 표면에 설치되어 있습니다. 사용자가 손으로 화면을 만지면 장치와 정보 상호 작용이 가능합니다.
이 제품의 모듈 이름은 4.3 인치 터치 LCD 디스플레이 모듈로 액세스 제어 장비에 특별히 설계되었습니다. 이 모듈의 모델 번호는 CH430WV22B-CT입니다.
이 디스플레이의 모듈 유형은 용량 터치 패널 (CTP) 을 갖춘 4.3 인치 TFT (Thin-Film Transistor) 이며, 터치 기능이 필요한 애플리케이션에 이상적입니다.
이 모듈의 디스플레이 유형은 IPS/전달성/정상적으로 검은색으로 생생한 색상과 선명한 이미지를 제공합니다. 이 모듈의 해상도는 480*800 점입니다.그 밝기는 350cd/m2로 밝은 환경에서도 읽을 수 있습니다..
이 모듈의 볼 방향은 80/80/80/80이고 이 모듈의 모듈 인터페이스는 MIPI (모바일 산업 프로세서 인터페이스) 이다.이 인터페이스는 고속 데이터 전송과 낮은 전력 소비를 지원하기 때문에 모바일 장치에서 널리 사용됩니다..
이 모듈의 터치 패널 유형은 용량, 즉 손가락 또는 전도성 스타일러스의 접촉을 감지 할 수 있습니다. 이 모듈의 터치 패널 인터페이스는 I2C입니다.이것은 두 개의 유선 통신 프로토콜입니다..
이 모듈은 -20~+70°C의 주변 온도 범위에서 작동 할 수 있으며 -30~+80°C의 온도 범위에서 저장 할 수 있습니다. 이 모듈의 FPC 핀 번호는 20Pin입니다.모듈 윤곽 크기는 68*120*3.35mm. 이 모듈의 시야 영역은 56.7*93.9mm이고, 액티브 영역은 56.16*93.6mm이다. CTP 유리 렌즈의 두께는 0.7mm이다.
CH430WV22B-CT 는 얼굴 인식 접근 제어 시스템과의 통합을 위해 고도로 전문화된 LCD 화면 모듈입니다. 그 예외적인 기능은 고객들로부터 엄청난 찬사를 받았습니다..Chenghao Optoelectronic는 유명한 LCD 제조업체입니다. 이 디스플레이 모듈을 고객의 요구에 따라 조정하고 수정할 수 있습니다.다양한 용도로 사용할 수 있는지 확인합니다산업 제어, 의료 장비, 가전제품, 인공지능, 자동차 운송 등.
우리의 소형 LCD 터치 스크린 제품은 최적의 성능과 사용자 만족을 보장하기 위해 포괄적인 기술 지원과 서비스를 제공합니다.우리의 기술 전문가 팀은 모든 기술적 문제에 도움을 줄 수 있습니다, 신속하고 효율적인 해결을 제공합니다. 고객 만족에 대한 우리의 헌신은 가능한 최고 수준의 지원과 서비스를 제공하기 위해 노력한다는 것을 의미합니다.
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 CH430WV22B-CT입니다.
Q: 이 제품은 어디서 만들어집니다?
A: 이 제품은 중국 첸젠에서 만들어집니다.
Q: 이 제품은 어떤 인증서를 가지고 있습니까?
A: 이 제품은 RoHS, CE, FCC 인증을 받았습니다.
Q: 이 제품에 대한 최소 주문 양은 무엇입니까?
A: 이 제품에 대한 최소 주문량은 없습니다.
Q: 이 제품의 포장 내용은 무엇입니까?
A: 모든 제품은 안전하게 보관하기 위해 올바른 방식으로 포장됩니다. 작은 크기의 제품에서는 트레이 + 카튼을 사용하며, 더 큰 크기의 경우 폼 슬롯 + 카튼을 사용합니다.우리는 또한 고객의 요구 사항에 따라 패키지를 디자인.
Q: 이 제품의 배송 시간은 얼마입니까?
A: 이 제품의 배송 시간은 3-7일입니다.
Q: 이 상품의 지불 조건은 무엇입니까?
A: 이 제품의 지불 조건은 TT입니다.
Q: 이 제품의 공급 능력은 무엇입니까?
A: 이 제품의 공급 능력은 300K pcs/month입니다.
