담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
| 최소 주문 수량 : | 100 PCS | 포장 세부 사항 : | 모든 제품은 안전하게 유지하기 위해 올바른 방법으로 포장되어 있습니다. 소규모 크기의 제품의 경우 Tray + Carton을 사용하고 더 큰 크기의 경우 폼 슬롯 + 상자를 사용합 |
|---|---|---|---|
| 배달 시간 : | 3~5 근무일 | 지불 조건 : | TT 또는 협상 |
| 공급 능력 : | 5000K PC / 월 |
| 원래 장소: | 센즈헨, 중국 | 브랜드 이름: | Chenghao Optoelectronic |
|---|---|---|---|
| 인증: | CE / RoHS / FCC | 모델 번호: | CH1602C01A |
| 문서: | 제품 설명서 PDF |
|
상세 정보 |
|||

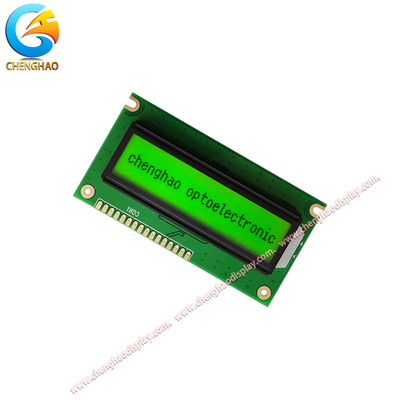

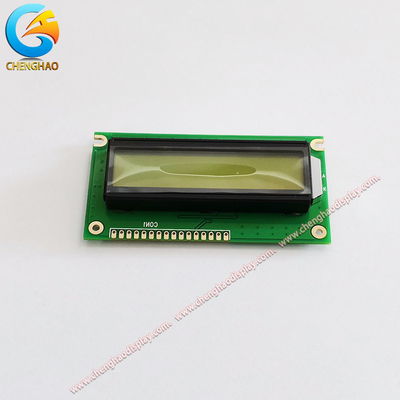

| 제품 이름: | 영숫자 디스플레이 LCD | 베젤: | 0.6t |
|---|---|---|---|
| 문자 수: | 16 문자 x 2 줄 | 컨트롤러: | SPLC780D1 또는 동급 |
| 시야각: | 6시 | 문자 크기: | 0.55 (W) × 0.65 (H) |
| 문자 피치: | 2.95(W)×5.55(H)mm | 실제 V/Area: | 56.2 ((W) × 11.5 ((H) 엠 |
| 저장 온도: | -30 oC ~ 80 °C | ||
| 강조하다: | 아두이노용 알파노메리크 디스플레이 LCD,백색 LED 백라이트 알파노메리컬 디스플레이 LCD,아두이노 16*2 알파노메리크 LCD |
||
제품 설명
Our Monochrome LCD Display is a high-quality LCD display module with a controller SPLC780D1 or equivalent. It is designed with a 2.95 ((W) × 5.55 ((H) mm character pitch, 84.0 × 44.0 × 12.5mm 차원 윤곽이 단색 LCD 스크린은 -30~80°C의 온도 범위가 넓고, 다양한 애플리케이션에 이상적입니다.이 패널은 또한 뛰어난 가시성과 장기적인 성능 안정성을 갖추고 있습니다., 일색 LCD 패널 필요에 대한 신뢰할 수 있는 선택입니다.
| 매개 변수 | 세부 사항 |
|---|---|
| 컨트롤러 | SPLC780D1 또는 동등 |
| 효과적 V/Area | 562*W*11.5*H mm |
| 작동 온도 | -20°C~70°C |
| 문자 크기 | 0.55 W × 0.65 H mm |
| 뷰앵글 | 6시 |
| 디스플레이 배경 | 노란색-녹색 |
| 백라이트 | LED (Yellow Green) |
| 입력 데이터 | 68시리즈 |
| 저장 온도 | -30°C~80°C |
| 의무 | 1/16 의무 |
차원 도표
절대 최대 등급
| 매개 변수 | 상징 | 신용등급 | 단위 |
| 로직에 대한 전력 공급 | VDD-VSS | -0.3~70 | V |
| LCD 드라이버에 대한 전원 공급 | VDDV5 | 0 ~ 100 | V |
| 입력 전압 | VIN | VSS ~ VDD | V |
| 작동 온도 | 위쪽 | -20 ~ 70 | °C |
| 저장 온도 | Tstg | - 30~80 | °C |
전기 특성
| 항목 | 상징 | 조건 | 미니 | 유형 | 맥스 | UNIT |
| 논리 회로 전력 공급 전압 |
VDD VSS | -- | 4.5 | 5 | 5.3 | V |
| 입력 전압 | VIL | -- | -0.3 | -- | 0.6 | V |
| 입력 전압 | HIV | -- | 2.2 | -- | VDD | V |
| 출력 전압 | VOL | -- | 0 | -- | 0.4 | V |
| 출력 전압 | VOH | -- | 2.4 | -- | VDD | V |
| 논리 회로 전력 공급 현재 |
IDD | VDD VSS 5V입니다. |
-- | 1.5 | -- | mA |
| 추천합니다 LCD DRIVING 전압 |
VLCD Φ=0 θ=0 |
Ta=25 °C | -- | 4.6 | -- | V |
일색 LCD 디스플레이 기술 지원 및 서비스
Our monochrome LCD products are backed by our reliable technical support and service. If you have any questions or concerns about our monochrome LCD monitor products, please contact us. 우리의 단색 LCD 제품들은 신뢰할 수 있는 기술 지원과 서비스로 뒷받침됩니다.
우리는 설비 및 설치 과정을 통해 당신을 안내하기 위해 여기에 있습니다.우리의 경험 많은 직원은 우리의 일색 LCD 제품의 기능과 사용에 대해 당신이 가질 수 있는 모든 질문에 대답 할 준비가되어 있습니다..
We also provide firmware updates and troubleshooting advice. 만약 당신이 당신의 단색 LCD 모니터 제품과 관련하여 어떤 문제가 있다면, 솔루션에 대해 저희에게 연락하십시오.
단일색 LCD 모니터 제품에 대한 기술 지원 및 서비스에 대한 자세한 내용은 웹 사이트를 방문하거나 직접 연락하십시오.
모노크롬 LCD 디스플레이의 패키징 및 배송:
이 제품은 운송 중에 안전함을 보장하기 위해 거품 포장된 카드 박스에 포장됩니다.제품이 좋은 상태로 도착하는지 확인하기 위해 명실상부한 운송업체로 배송됩니다..
A: 모노크롬 LCD 디스플레이의 브랜드 이름은 Chenghao Optoelectronic입니다.
A: 모노크롬 LCD 디스플레이의 모델 번호는 CH1602C01A입니다.
A: 모노크롬 LCD 디스플레이의 원산지는 중국?? 진입니다.
A: 모노크롬 LCD 디스플레이의 인증은 CE / RoHS / FCC입니다.
A: 모노크롬 LCD 디스플레이의 최소 주문량은 1 PC입니다.
