300nits SPI 원형 Tft LCD 디스플레이 40P 오픈 프레임 LCD 모듈
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 가격 : | / |
---|---|---|---|
포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 | 배달 시간 : | 7~15일 |
지불 조건 : | T/T | 공급 능력 : | 300Kpcs/month |
원래 장소: | 첸젠, 중국 | 브랜드 이름: | Chenghao/Oem |
---|---|---|---|
인증: | ROHS、ISO9001、CE | 모델 번호: | CH80480M070 |
문서: | 제품 설명서 PDF |
상세 정보 |
|||
제품 이름: | 범용 동기/비동기 송수신 회로 HMI 스크린 | 결의: | 800x480 화소 |
---|---|---|---|
색상: | 65K,16bit RGB | 광력: | 220 Cd/m2 |
대비: | 200:1 | 관측 방향: | 55/55/55/30 |
백라이트 타입: | 백색 LED | 작동 온도: | -20~+70C |
강조하다: | 의학적 등급 범용 동기/비동기 송수신 회로 HMI 스크린,범용 동기/비동기 송수신 회로 HMI 스크린 800x480,RTP와 범용 동기/비동기 송수신 회로 HMI 스크린 |
제품 설명

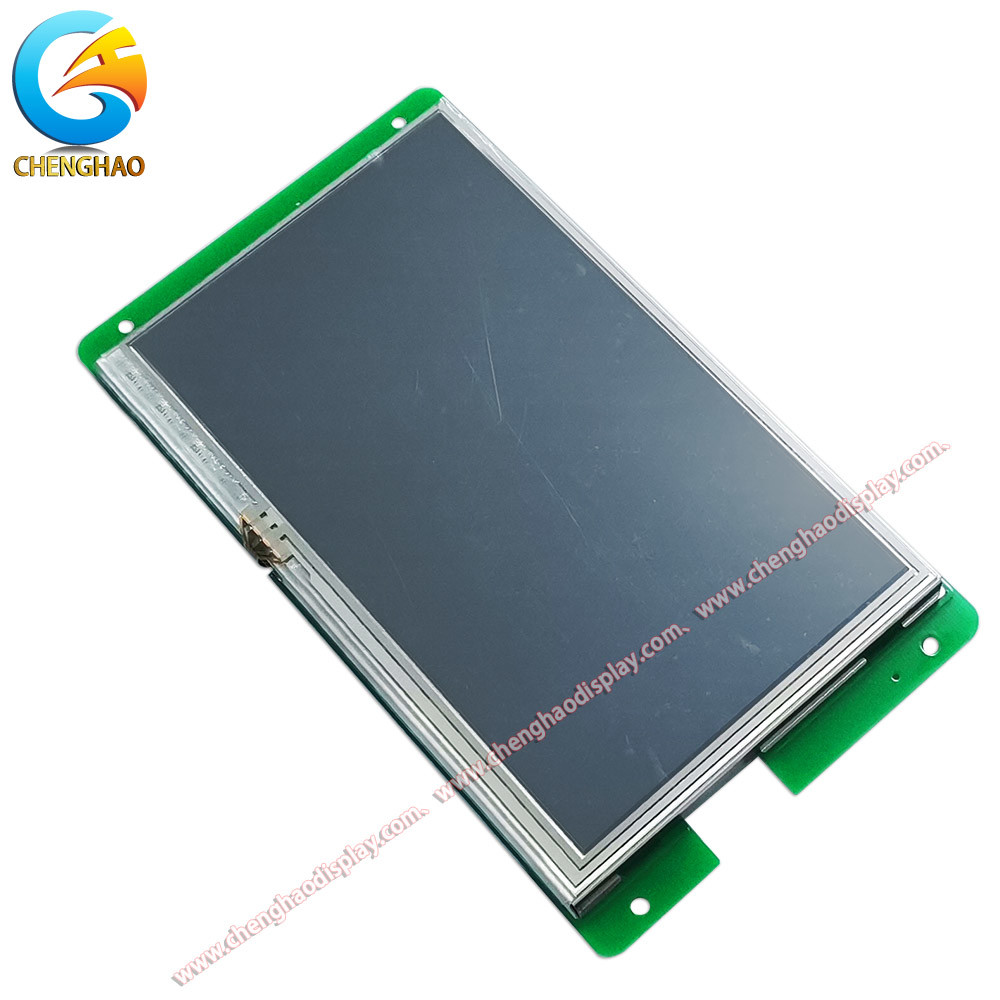

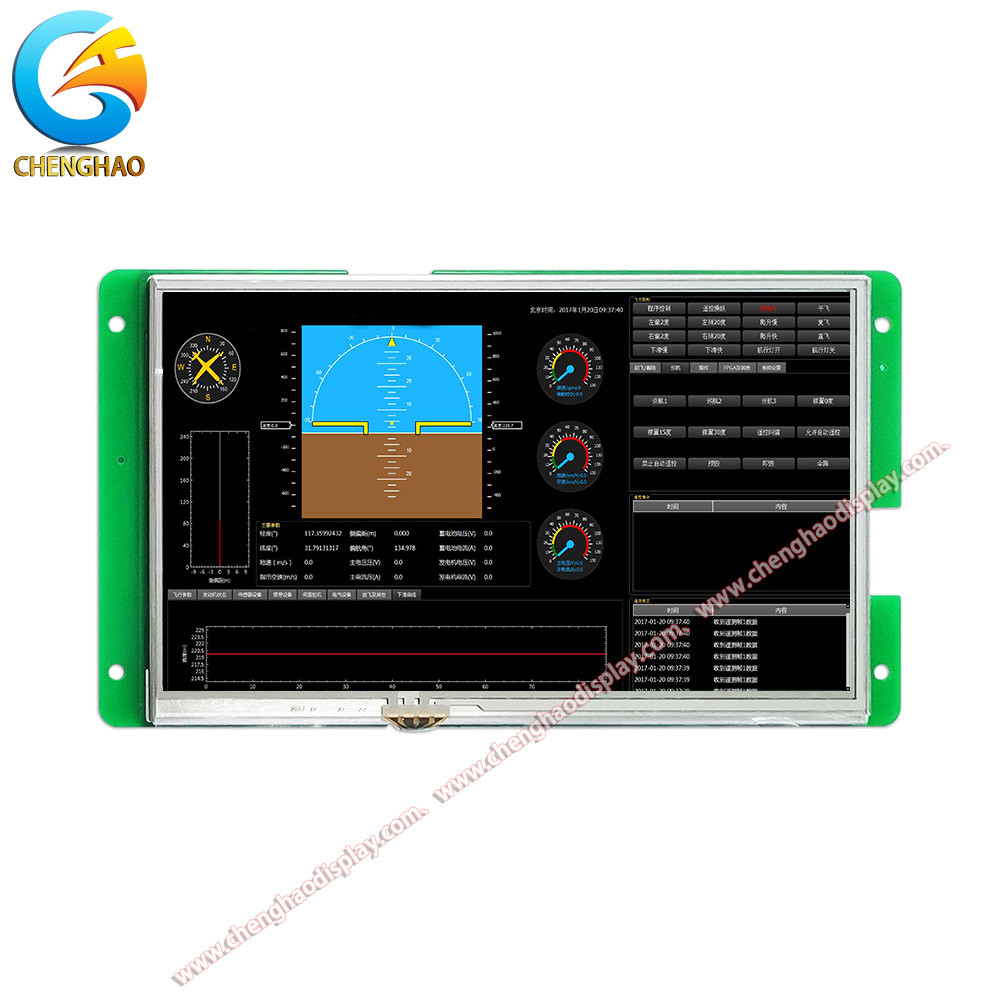

의료용 16비트 RGB 800x480 7인치 USART HMI 스크린 모듈
1색상 LCD 디스플레이의 매개 변수
모듈 번호 | CH80480M070 |
제품군 M 시리즈 | 의학적 수준 |
코어 프로세서 | 400M SOC 프로세서 |
운영체제 | 운영 체제가 없습니다. 전원이 켜지면 실행할 수 없습니다. |
계약의 종류 | 기본 구성 명령어 세트, 호스트 컴퓨터는 MODBUS RTU, XGUS 프로토콜을 실행하도록 구성 할 수 있습니다. |
스크립트 언어 | LUA 스크립트, 사용자가 작성한 논리, 프로토콜 및 알고리즘 기능은 화면 내부에서 실행될 수 있습니다 |
크기 | 70.0 인치 |
결의 | 800*480 |
설치 방향 | 0, 90, 180 및 270도 회전 장착 디스플레이를 지원합니다 |
저장 | 128Mbit |
글꼴 | 내장 벡터 글꼴, 가장자리 반 위명 처리, ASCII, GBK, GB2312, UNICODE (글로벌 언어) 글꼴을 지원하고 모든 컴퓨터 글꼴 표시를 사용자 정의 할 수 있습니다. |
이미지 저장 | JPEG, PNG (반투명/완전 투명) 압축을 지원하고 모든 크기의 이미지 저장을 지원합니다.전체적으로 185개의 풀스크린 이미지를 저장할 수 있습니다. (80KB/사진 크기를 기준으로 계산), BMP 형식은 권장되지 않습니다). 이미지 압축 비율은 다릅니다, 이 값은 위아래 변동 |
색상 | 65K 색상, 16비트 RGB |
전압 | 4.5-30V |
전력 소비 | 가장 희미한 백라이트, 스피커가 없습니다: 0.8W 스피커와 함께 가장 희미한 백라이트: 1.8W 가장 밝은 백라이트, 스피커가 없습니다: 2.4W 가장 밝은 백라이트, 스피커: 3.3W |
통신 방법 | RS232/TTL (공장의 기본 232 레벨, 짧은 J5는 TTL 레벨) |
통신 바드 속도 | 1200~921600bps, 전형적인 baud 속도: 115200bps |
통신 커넥터 사양 | 기본 HY2.0-8P, 선택 FPC1.0-10P |
이미지 로컬 다운로드 | SD 카드 |
펌웨어 로컬/리모트 업그레이드 | SD 카드를 삽입하여 로컬로 업그레이드 / 화면 펌웨어를 업그레이드 하기 위해 사용자의 메인보드의 원격 시리즈 포트를 지원 |
이미지 원격 업그레이드 | 사용자가 원격으로 메인보드 시리즈 포트를 사용하여 화면 관련 이미지 프로젝트, 폰트, 구성 파일 등을 업그레이드 할 수 있도록 지원합니다. |
실시간 시계 (RTC) | 시계, 타이머, 카운트다운 및 기타 기능을 지원 |
화면의 효과적 디스플레이 영역 (AA) | 길이*폭 = 155.0mm*87.0mm |
제품 크기 (길이* 너비*높이) | 188.9mm*105.1mm*16.7mm (MAX, TP 포함) |
PC 소프트웨어 지원 | 비주얼TFT® |
작동 온도 | -20°C+70°C |
저장 온도 | -30°C+80°C |
AV 입력 | 지원되지 않습니다 |
오디오 플레이어 | MP3 오디오 형식 (스피커 4Ω2W, 모노), 사진과 함께 공유 저장 공간. mp3 형식이 채택되면 표본 속도는 128kbps이고 메모리 사용량은 0.92MB/분입니다 |
2USART HMI LCD 모듈의 신뢰성 테스트
첸하오 광전자사의 모든 시리즈 화면은 대량 생산 전에 일련의 공정 신뢰성 테스트를 거쳤습니다. 높은 온도와 낮은 온도, ESD, 폭발, 방사선,제품 품질을 보장하기 위한 촉각 수명 및 다른 시험
(1) ESD 테스트 테스트 환경:
시험 환경 온도: 25°C
시험 환경 습도: 50%
시험 절차: 제품을 평평하게 시험 벤치에 배치하고, 아래 그림과 같이 차례로 철회로와 일련 포트 스크린의 디스플레이 영역에 접촉 및 공기 방출을 수행합니다.화면 재설정 및 재시작 여부를 관찰, 이상 증상이 나타나고,
(2) 고온과 낮은 온도 노화 시험-시험 환경
시험 환경 온도: -20°C+70°C
시험 환경 습도: 60%±3%RH
시험 절차: 제품 3-3 그림과 같이 높은 온도와 낮은 온도 시험 상자에 기울게 배치하고 72H의 높은 온도, 낮은 온도,높은 온도와 낮은 온도에서 노화 테스트, 시험 중 및 시험 후에 화면이 재설정되고 재시작되고, 비정상적으로 표시되고, 비정상적으로 작동하는지 관찰합니다.
(3) 그룹 펄스 테스트 - 테스트 환경
시험 환경 온도: 25°C
시험 환경 습도: 50%
시험 과정: 제품을 평평하게 시험 벤치에 배치하고, 펄스 그룹 발전기로 펄스 그룹 발전기와 결합된 전원 공급원을 통해 화면에 전력을 공급합니다.그림과 같이; 실험 중에 화면이 재설정되고 다시 시작되고, 비정상적으로 표시되고, 비정상적으로 만지는지 관찰합니다.
3. LUA 스크립트 구성 SPI TFT LCD 디스플레이
첸젠 첸하오 광전자 회사에서 출시한 F형, M형, IOT형 일련 화면은 모두 LUA 언어 스크립트를 지원합니다.일련 화면은 풍부한 LUA 스크립트 API와 콜백 인터페이스를 제공합니다. 사용자는 API 인터페이스를 호출하여 모든 구성 컨트롤의 실행 상태를 직접 설정하고 얻을 수 있습니다.화면은 외부 MCU의 참여 없이 계획된 작업을 완료할 수 있습니다., MCU와 화면 사이의 데이터 통신을 줄입니다.
LUA는 C 언어보다 더 간단한 문법과 논리를 가진 가벼운 스크립트 언어입니다. 그래서 개발자는 바로 시작할 수 있습니다.LUA 언어는 잘 작동하는 수학적 함수 라이브러리와 함께 제공됩니다., 문자열 처리, JSON 및 기타 라이브러리, 그리고 일반적인 수학적 연산, 예를 들어 제곱근, sinus cosine, 절대 값 등에 대한 함수 지원이 있습니다.화면 자체의 높은 주파수 때문에, 모든 복잡한 알고리즘은 화면으로 처리되며, 이는 사용자의 MCU의 실행 비용을 크게 줄입니다.
VisualTFT 소프트웨어에서 프로젝트의 LUA 스크립트를 작성하려면 메뉴 바에서 [ 도구 ] → [ LUA 스크립트 프로그래밍 ]을 클릭하여 열십시오
4.제품 구조의료용 LCD 모니터

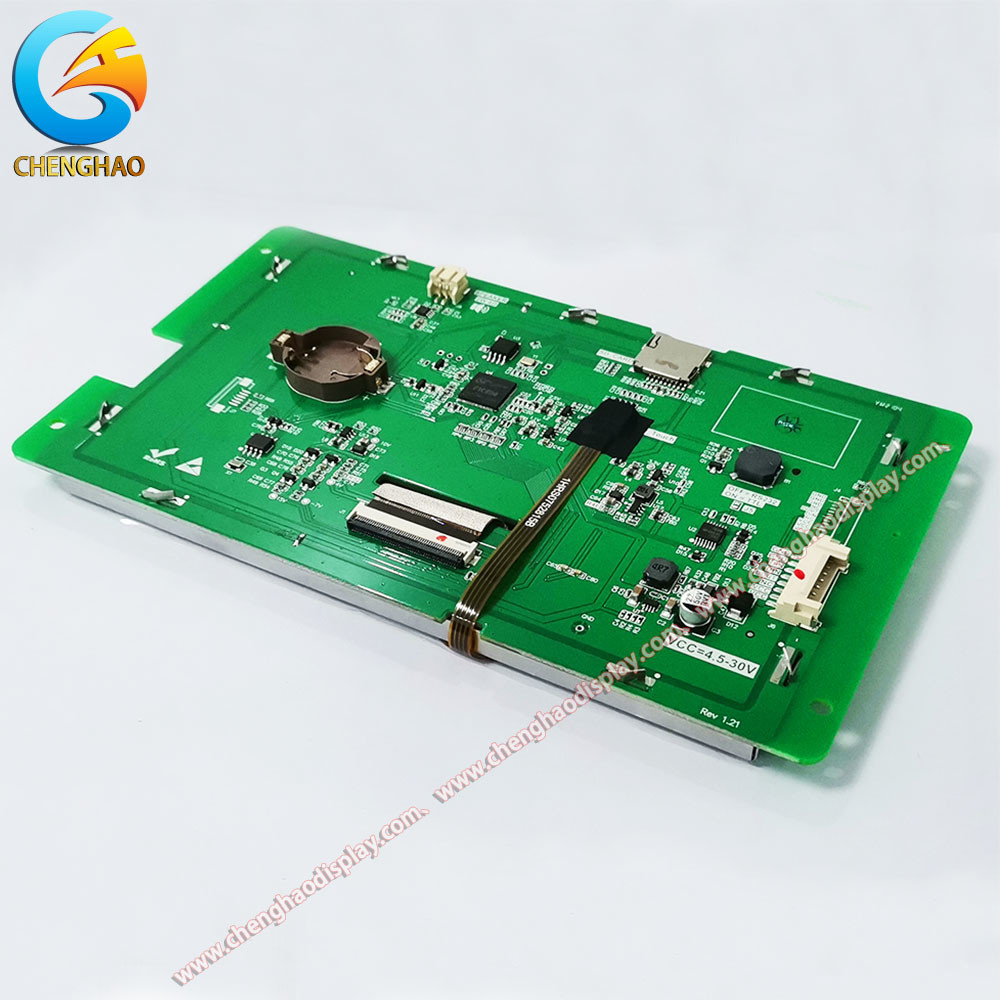

?? 진 첸하오 광전자 회사 (chenghaolcd.com) 가 출시 한 산업용 연쇄 화면은 TFT 디스플레이 드라이버, 이미지 폰트 저장, GUI 운영을 통합하는 연쇄 디스플레이 단말기입니다.,오디오 재생 및 다양한 구성 컨트롤.사용자의 단일 칩 마이크로 컴퓨터는 텍스트의 표시를 쉽게 실현하기 위해 해당 직렬 포트 명령을 보내고 수신 할 필요가 있습니다., 그림과 곡선
M 시리즈 시리즈 스크린 프로세서는 SDR 비디오 메모리 및 JPEG 이미지 디코딩과 같은 기능을 통합하는 32 비트 400M SOC 프로세서를 채택합니다.
