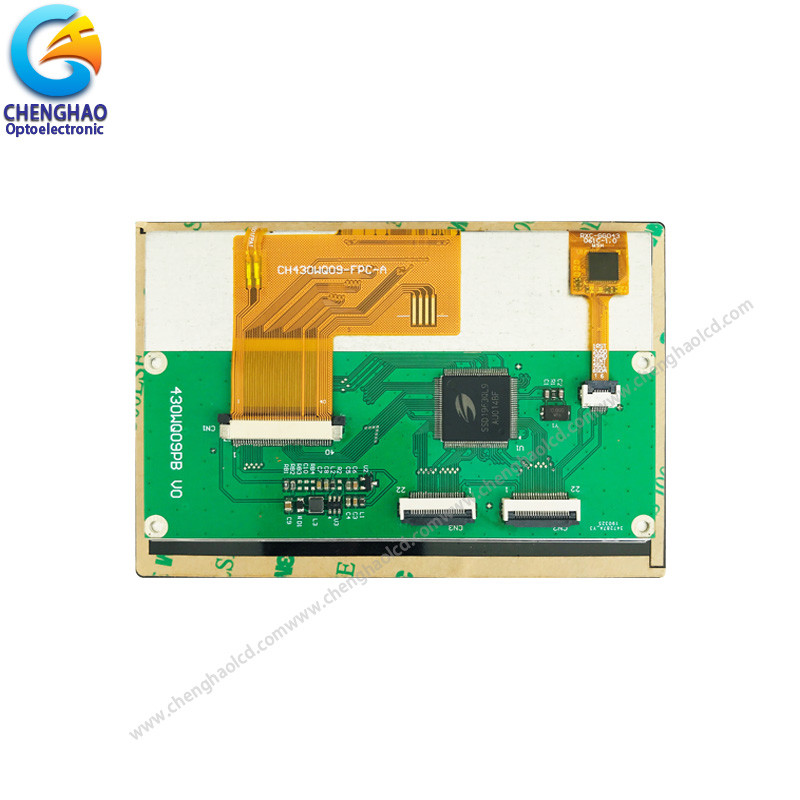

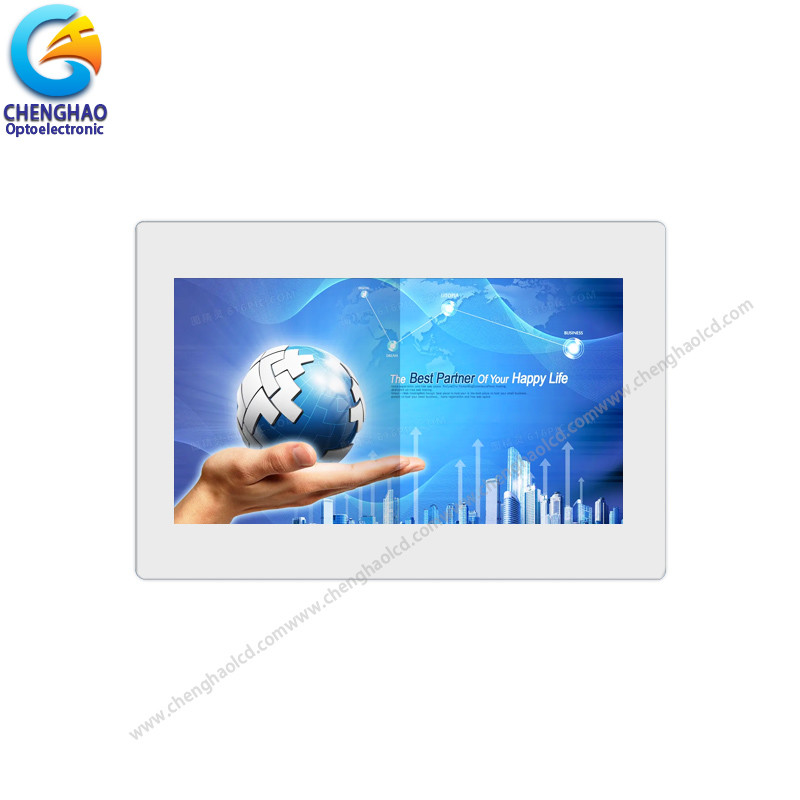

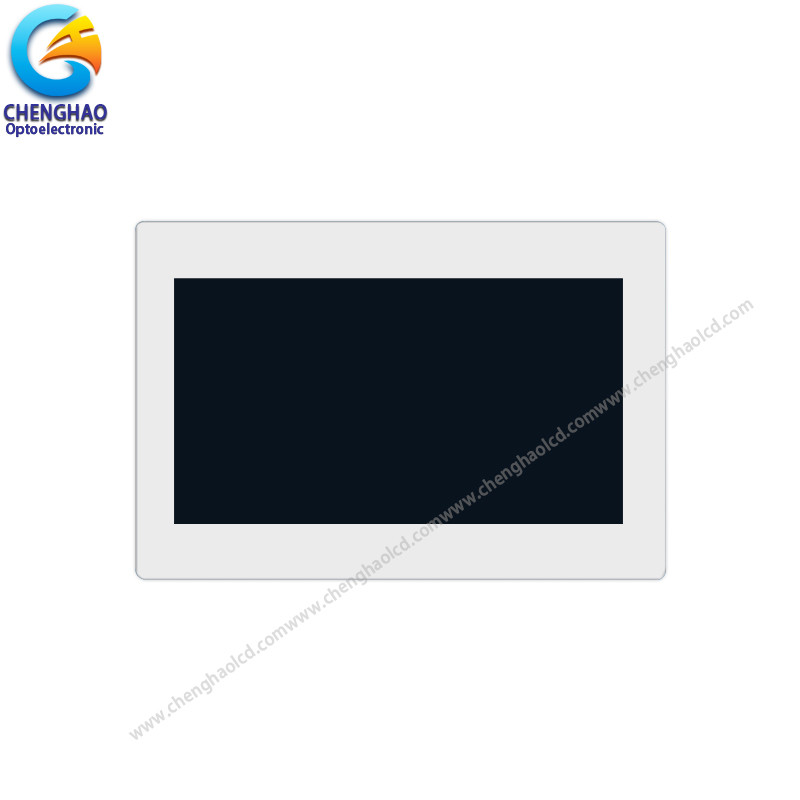

480x272 터치 LCD 디스플레이 4.3 인치 작은 LCD 터치 스크린 MCU 인터페이스

최소 주문 수량 : 100 PCS 가격 : 협상 가능
포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 배달 시간 : 7~15일
지불 조건 : T/T 공급 능력 : 300Kpcs/month
원래 장소: 첸젠, 중국 브랜드 이름: Chenghao/Oem
인증: ROHS、ISO9001、CE 모델 번호: CH430WQ09A-CTA-PB
문서: 제품 설명서 PDF

상세 정보

제품 이름: 터치 LCD 디스플레이 LCM은 타이핑합니다: 4.3 "TFT+CTP+PCB
점배열: 480(RGB)×272 모듈 크기: 113.5 ((W) × 79.58 ((H) × 8.5 ((T) mm
활동 영역: 95.04(W)×53.856(H) 밀리미터 도트 피치: 0.198 (w) × 0.198 (h) mm
컬러 픽셀 배열: RGB 수직 스트립 표시 모드: TN / 투과형 / 일반적으로 흰색
강조하다:

480x272 터치 LCD 디스플레이

,

12시 터치 LCD 디스플레이

,

MCU 인터페이스 작은 LCD 터치 스크린

제품 설명

480x272 터치 LCD 디스플레이 4.3 인치 작은 LCD 터치 스크린 MCU 인터페이스



1. 사양



모델 번호 CH430WQ09A-CTA-PB
모듈 유형 4.3"TFT+CTP+PCB
표시 모드 TN/전달성/정상적으로 흰색
점 수 480*3 ((RGB) *272
관측 방향 12시
모듈 크기 113.5 ((W) * 79.58 ((H) * 8.5 ((T) mm
TFT 액티브 영역 95.04 ((W) * 53.856 ((H) mm
TFT 인터페이스 MCU
CTP 인터페이스 I2C
빛깔 300cd/m2



2설명



첸하오 광전자 CH430WQ09A-CTA-PB는 터치 패널을 통해 사용자와 상호 작용할 수 있도록 멀티 터치를 지원하는 용량 터치 패널을 가진 터치 LCD 디스플레이입니다.이 터치 LCD 화면은 넓은 온도 표시 화면입니다, 엄격한 고온과 저온 실험 테스트를 통과했으며 다양한 산업 및 의료 장비에 널리 사용되었으며 고객들에게 좋은 반응을 얻고 있습니다.
이 터치 LCD 화면에는 4.3인치 컬러 디스플레이 영역이 있으며, 480x272 픽셀의 비디오 또는 사진을 표시하고 MCU 인터페이스를 통해 외부 장치와 통신 할 수 있습니다.
CH430WQ09A-CTA-PB가 귀하의 요구를 완전히 충족시킬 수 없다면, 우리는 귀하의 요구 사항에 따라 수정하고 사용자 정의 할 수 있습니다. 수정 된 내용에는 FPC의 모양,백라이트의 밝기, 그리고 터치 패널을 제거합니다.



3그림



참고:
(1) 디스플레이 타입: 4.3인치 TFT+CTP
(2) 전망 방향: 12:00
(3) LCD 드라이브 IC: SSD1963
(4) 폴라라이저 모드: ***
(5) 작동 온도: -20~70 °C
(6) 보관 온도: -30~80 °C
(7) 표시를 해제하는 허용도: ±0.20
(8) 보호: ROHS



480x272 터치 LCD 디스플레이 4.3 인치 작은 LCD 터치 스크린 MCU 인터페이스 0





4빠른 세부 사항


LCM 타입: 4.3 TFT+CTP+PCB
점 배열: 480 (RGB) × 272 점
모듈 크기: 113.5 ((W) × 79.58 ((H) × 8.5 ((T) mm
활동 면적: 95.04 ((W) × 53.856 ((H) mm
포인트 피치: 0.198 (W) × 0.198 (H) mm
색상 픽셀 배열: RGB 수직 스트립
표시 모드: TN / 송신 / 일반적으로 흰색
시청 방향: 12시
회색 스케일 반전 방향: 6시
TFT 인터페이스: 8/9/16/18/24 비트 8080 인터페이스
CTP 타입 G+G
표면 처리 6H
CTP 드라이버 IC GT911
CTP 인터페이스 I2C





5적용



480x272 터치 LCD 디스플레이 4.3 인치 작은 LCD 터치 스크린 MCU 인터페이스 1





6자주 묻는 질문






Q: 대량 주문을 어떻게 할 수 있습니까?
A: 1) 우리에게 모델 번호, 양, 색상 및 기타 특수 요구 사항을 알려주세요.
2) 프로포마 인보스가 만들어지고 승인으로 보내집니다.
3) 생산은 지불 또는 보증금을 받으면 배정됩니다.
4) 상품은 프로포마 청구서에 명시된 대로 배달됩니다.

Q: 어떻게 물품을 배달할 건가요?
A: 우리는 가능한 한 많은 배송 옵션을 제공합니다. 예를 들어 DHL, UPS, FEDEX, TNT 및 EMS를 통해 고객이 상품을 얻을 수 있습니다.
우리는 또한 고객에 따라 항공 화물 및 해상 화물, 직선, 항공 우편과 같은 경제적인 방법으로 배송합니다.
요청.

질문: 제품 품질은 어떻게 되나요?
A: 우리는 비교할 수 없는 품질을 제공합니다: 입력 품질 관리, 입력 프로세스 품질 관리, 그리고
우리는 QC 테스트 절차를 따르고 100% FQC를 수행하여 귀하의 만족을 보장합니다.

Q: OEM 서비스를 제공 할 수 있습니까?
A: 예! 우리는 전문 OEM 서비스를 제공할 수 있습니다.

Q: 판매 후 서비스 있나요?
A: 예! 우리의 제품에는 전문 판매 후 서비스 부서가 있습니다. R.M.A. 아이템 서비스와 제품 파이어웨어 및 앱을 업로드
당신이 다운로드 할 수 있습니다.

당신은 상품에 대한 기술적 질문이 있다면, 우리의 기술 지원 부서, 또는 우리의 판매에 연락하는 것을 자유로이 느끼십시오
직접
