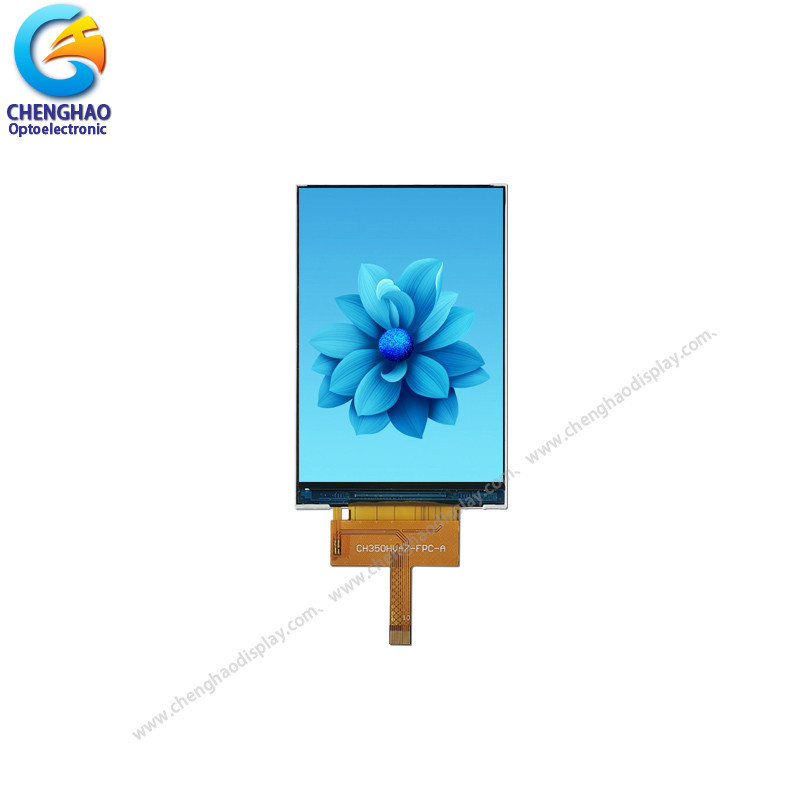

4선 8비트 SPI LCD 디스플레이 모듈 3.5 인치 HVGA 수직 화면 광 온도

최소 주문 수량 : 100 PCS 가격 : /
포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 배달 시간 : 7~15일
지불 조건 : T/T 공급 능력 : 300Kpcs/month
원래 장소: 첸젠, 중국 브랜드 이름: Chenghao/Oem
인증: ROHS、ISO9001、CE 모델 번호: CH350HV47A
문서: 제품 설명서 PDF

상세 정보

제품 이름: SPI LCD 디스플레이 모듈 모듈 크기: 53.16(W)×81.74(H)×2.17(T)mm
활동 영역: 48.96(W)×73.44(H)mm 도트 피치: 0.153(W)×0.153(H)mm
인터페이스: 4라인 8비트 SPI 작동 온도: -20 ~ +70℃
저장 온도: -30 ~ +80 C
강조하다:

4선 SPI LCD 디스플레이 모듈

,

HVGA SPI LCD 디스플레이 모듈

,

8비트 SPI LCD 디스플레이 모듈

제품 설명

SPI LCD 디스플레이 모듈 3.5 인치 HVGA 수직 화면 폭 템퍼



1. 사양



모델 이름 CH350HV47A
LCD 타입 3.5"TFT
표시 모드 IPS / 송신
점 수 320*480
관측 방향 모든 시각 방향
모듈 크기
53.16 ((W)×81.74 ((H)×2.17 (T) mm
TFT 액티브 영역
48.96 ((W)×73.44 ((H) mm
TFT 도트 피치
0.153 (W)×0.153 ((H) mm
인터페이스
4선 8비트 SPI
백라이트 타입 흰색 LED
빛깔 350 cd/m2


2설명


첸하오 3.5?? IPS TFT Lcd (CH350HV47A) 는 3.5인치 컬러 디스플레이 영역을 갖춘 풀 뷰앵글 LCD 화면으로 320 ((RGB) × 480 픽셀의 비디오 이미지를 지원합니다. 이 3.5 ̊ 컬러 LCD 화면은 80/80 /80/80 전체 관점, 사용자가 80/80/80/80/80에 가까운 조망 각도에서 화면을 읽을 수 있습니다. 외부 장치는 4 라인 8 비트 SPI 인터페이스 프로토콜을 통해이 디스플레이와 상호 작용 할 수 있습니다.
이 3.5인치 TFT LCD에 대해 더 알고 싶다면 온라인 고객 서비스에 문의하세요.


4선 8비트 SPI LCD 디스플레이 모듈 3.5 인치 HVGA 수직 화면 광 온도 0









3그림


참고:
(1) 디스플레이 타입: 3.5인치 TFT
(2) 시청 방향: 모두
(3) LCD 드라이브 IC: ST7796S
(4) 폴라라이저 모드: 송신/ 음
(5) 작동 온도: -20~70 °C
(6) 보관 온도: -30~80 °C
(7) 표시를 해제하는 허용도: ±0.20
(8) 보호: ROHS



4선 8비트 SPI LCD 디스플레이 모듈 3.5 인치 HVGA 수직 화면 광 온도 1










4빠른 세부 사항


제품명: SPI LCD 디스플레이 모듈

모델 번호: CH350HV47A

TP를 포함하거나 포함하지 않음: 포함되지 않음

지원 TP 타입: CTP/RTP

LCD 타입: 3.5인치 TFT

점 배열: 320*480

컬러 필터 배열: RGB 수직 줄무늬

디스플레이 모드: IPS / 송신 / 보통 검은색

시청 방향: 모든 곳

TFT 드라이버 IC: ST7796S

색상: 16M

대조: 800:1

모듈 크기:53.16 ((W)×81.74 ((H)×2.17 (T) mm

TFT 액티브 영역:48.96 ((W)×73.44 ((H) mm

닷 피치:0.153 (W)×0.153 ((H) mm

TFT 인터페이스: RGB

FPC 핀 번호: 10

작동 온도: -20 ~ +60 °C

저장 온도: -30 ~ +70 °C

뒷등: 6개의 흰색 LED

무게: TBD g





5적용
 4선 8비트 SPI LCD 디스플레이 모듈 3.5 인치 HVGA 수직 화면 광 온도 2
6자주 묻는 질문



Q1: 당신은 제조업자입니까?
A: 예, 우리는 제조업체입니다.

Q2: 배송시간은 얼마인가요?
A: 일반적으로 지불 후 3-5 일; 특별 요구 주문, 배달 시간은 협상 할 수 있습니다.

Q3: 제품을 받은 후 작동하지 않으면 어떻게 해야 할까요?
A: 우리는 즉시 새로운 아이템을 교체하고 그 다음 문제에 대한 판단을 합니다.

Q4: 당신은 OEM 디자인을 받아?
A: 예,우리는합니다. 우리는 당신의 요구 사항에 따라 설계 할 수 있습니다, MOQ 일반적으로 100-1000.

Q5: 30%의 사전 지불을 받나요?
A: 예,우리는. 우리는 30% 지불을받을 때 당신의 물건을 준비 시작 할 수 있습니다, 그리고 나머지 70% 지불을받은 후에 그들을 보낼 수 있습니다.

Q6: 어떤 지불 조건 을 받아 들일 수 있습니까?

A: 우리는 페이팔, T/T, 웨스턴 유니온, 웨차트, Alipay, 현금 (RMB 또는 USD) 을 수락합니다.
