5.0 인치 컬러 TFT LCD 디스플레이 50 핀 24 비트 평행 RGB 인터페이스

최소 주문 수량 : 100 PCS 가격 : /
포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 배달 시간 : 7~15일
지불 조건 : T/T 공급 능력 : 300Kpcs/month
원래 장소: 첸젠, 중국 브랜드 이름: Chenghao/Oem
인증: ROHS、ISO9001、CE 모델 번호: CH500VG01A
문서: 제품 설명서 PDF

상세 정보

제품 이름: 컬러 LCD 디스플레이 모듈 모듈 크기: 117.65 (w) × 88.43 (h) × 5.7 (t) mm
활동 영역: 101.57 (w) × 76.18 (h) mm 도트 피치: 0.159 (w) × 0.159 (h) mm
인터페이스: 24비트 병렬 RGB 인터페이스 작동 온도: -20 ~ +70℃
저장 온도: -30 ~ +80 C
강조하다:

24비트 RGB 컬러 TFT LCD 디스플레이

,

50핀 FPC 컬러 TFT LCD 디스플레이

,

평행 RGB tft 컬러 LCD 모듈

제품 설명

5.0 인치 컬러 LCD 디스플레이 모듈 50 핀 24 비트 평행 RGB 인터페이스



1. 스펙액체 결정 디스플레이 모듈



LCD 크기 50.0인치
표시 모드
TN / 송신기 / 보통 흰색
터치 패널 (지원 사용자 정의)
결의
640×3 (RGB)×480
윤곽 차원
117.65 ((W)×88.43 ((H)×5.7 (T) mm
활동 영역
101.57 (W)×76.18 ((H) mm
밝기 250 cd/m2
콘트라스트 비율 500:1
인터페이스
24비트 평행 RGB 인터페이스
커넥터 50 핀 FPC
백라이트 15 흰색 LED



2. Tft LCD 컬러 모니터의 설명



* 첸하오 디스플레이 모델 CH500VG01A는 변속 장치로 amorphous 실리콘 TFT를 사용하는 컬러 액티브 매트릭스 얇은 필름 트랜지스터 (TFT) 액체 결정 디스플레이 (LCD) 이다.이 모델은 TFT LCD 패널로 구성됩니다., 운전 IC, 백라이트와 FPC.


* 이 TFT LCD는 5 인치 (랜드스케이프 화면) 직사각형으로 측정 된 액티브 디스플레이 영역과 640 * 480 점 해상도를 가지고 있습니다.


* 이 프로젝트에 사용 된 드라이버는 24 비트 RGB 신호 입력을 통해 16M 색상을 표시 할 수 있으며 유리 위에 장착되어 있으며, 디스플레이 모듈을 구동하는 구성 요소를 포함한 FPC를 통해 상호 연결됩니다.지원24비트 평행 RGB 인터페이스인터페이스.


* 백라이트 집합에는 화면 밝기가 250 cd/m2에 도달 할 수 있도록 하는 15 pcs의 흰색 LDE 램프 껍질이 포함되어 있습니다.


* CH500VG01A 자체는 터치 패널이 없지만 고객 요구 사항에 따라 터치 패널을 설치 할 수 있습니다.


또한, FPC는 또한 고객 요구 사항에 따라 사용자 정의 할 수 있습니다. 예를 들어 백 라이트 및 CTP 구조, 인터페이스 정의 등을 수정하는 것과 같은 것입니다.
RoHS 컴플라이언스 및 할로겐 무료


3. LCD 디스플레이 모듈의 도면



참고:
(1) 디스플레이 타입: 5" TFT
(2) 시야 방향:12:00
(3) 폴라라이저 모드:TN / 송신기 / 보통 흰색
(4) 작동 온도: -20~70 °C
(5) 보관 온도: -30~80 °C
(6) 표시를 해제하는 허용도: ±0.20
(8) 보호: ROHS

(9)색상 픽셀 배열: RGB 수직 스트립

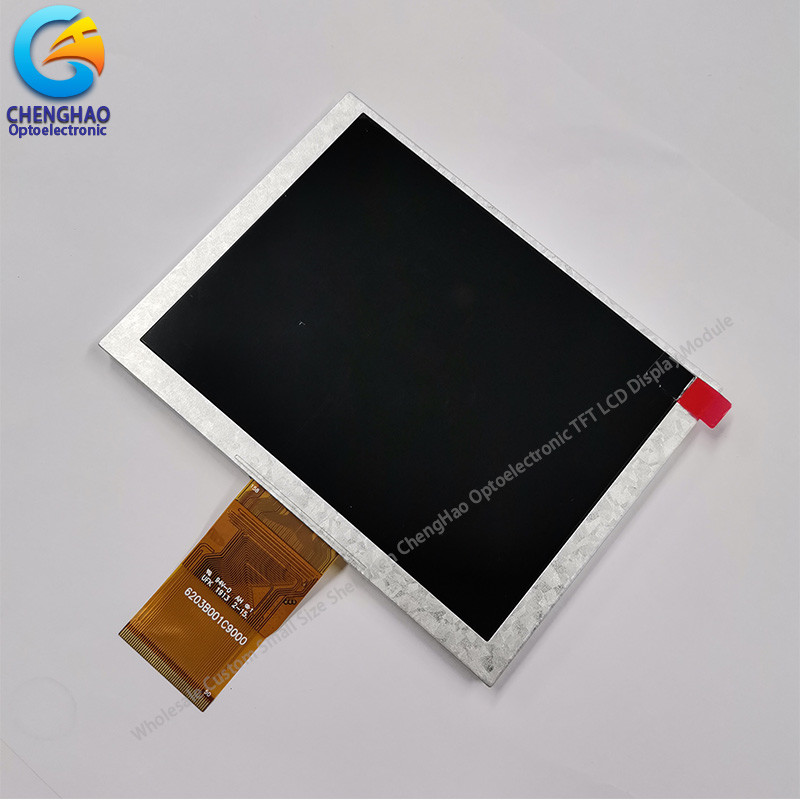

5.0 인치 컬러 TFT LCD 디스플레이 50 핀 24 비트 평행 RGB 인터페이스 0

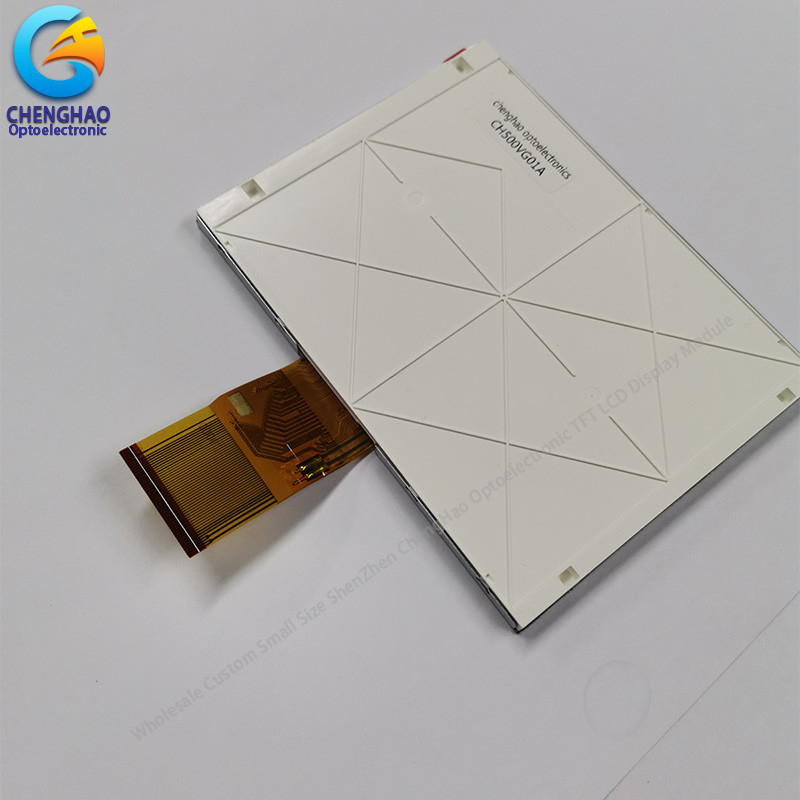

5.0 인치 컬러 TFT LCD 디스플레이 50 핀 24 비트 평행 RGB 인터페이스 1

4. Lcd 패널 화면의 빠른 세부 사항


* LCD 이름: 5.0 인치 컬러 LCD 디스플레이 모듈 50 핀 24 비트 평행 RGB 인터페이스
* 부문 번호: CH500VG01A
* 사이즈: 5"

* 터치 패널이 있거나 없거나:
* 디스플레이 타입: 5인치 Tft

*컬러 필터 배열: RGB 수직 줄무늬
* 화면 색상: 16M
해상도 (픽셀): 640*480
* 시청 방향: 12:00
* 표시 모드:TN / 송신기 / 보통 흰색
* 전체 크기:117.65×88.43×5.7mm

* 액티브 영역:101.57×76.18mm

* 밝기: 닛
* 콘트라스트: 5001
* 인터페이스 타입:24비트 평행 RGB 인터페이스

* 핀 번호: 50
* 백라이트 유형: 15 PC While LED

*무게: TBD g

* 작동 온도: -20~+70 °C

* 보관 온도: -30~+80 °C

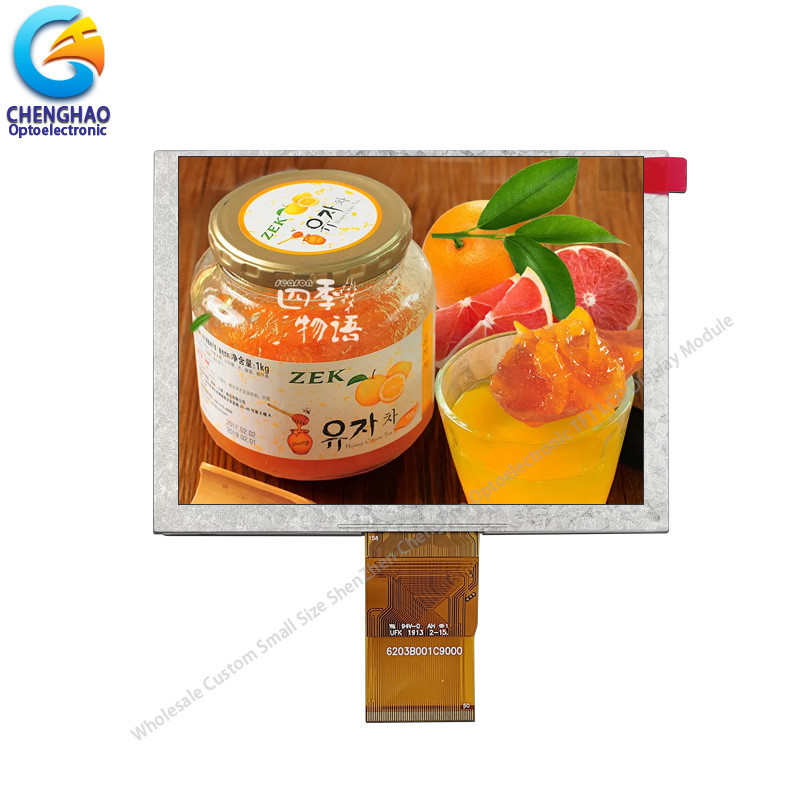

5.0 인치 컬러 TFT LCD 디스플레이 50 핀 24 비트 평행 RGB 인터페이스 2







Q1: 당신은 제조업자입니까?
A: 예, 우리는 제조업체입니다.
Q2: 배송시간은 얼마인가요?
A: 일반적으로 지불 후 3-5 일; 특별 요구 주문, 배달 시간은 협상 할 수 있습니다.
Q3: 제품을 받은 후 작동하지 않으면 어떻게 해야 할까요?
A: 우리는 즉시 새로운 아이템을 교체하고 그 다음 문제에 대한 판단을 합니다.
Q4: 당신은 OEM 디자인을 받아?
A: 예,우리는합니다. 우리는 당신의 요구 사항에 따라 설계 할 수 있습니다, MOQ 일반적으로 100-1000.
Q5: 30%의 사전 지불을 받나요?
A: 예,우리는. 우리는 30% 지불을받을 때 당신의 물건을 준비 시작 할 수 있습니다, 그리고 나머지 70% 지불을받은 후에 그들을 보낼 수 있습니다.
Q6: 어떤 지불 조건 을 받아 들일 수 있습니까?
A: 우리는 페이팔, T/T, 웨스턴 유니온, 웨차트, Alipay, 현금 (RMB 또는 USD) 을 수락합니다.
