320x240 3.5" TN Ips Tft 화면 1000nits 고 백라이트 LCD 패널
담당자 : Tina Fu
전화 번호 : +86 755-27806536
왓츠앱 : +8615919862398
최소 주문 수량 : | 100 PCS | 가격 : | / |
---|---|---|---|
포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 | 배달 시간 : | 7~15일 |
지불 조건 : | T/T | 공급 능력 : | 300Kpcs/month |
원래 장소: | 첸젠, 중국 | 브랜드 이름: | Chenghao/Oem |
---|---|---|---|
인증: | ROHS、ISO9001、CE | 모델 번호: | CH400WV19A |
문서: | 제품 설명서 PDF |
상세 정보 |
|||
제품 이름: | 4 인치 TFT LCD | 점배열: | 480x480 |
---|---|---|---|
크기: | 3.95 | 전체적인 크기: | 74.83 (w)*78.98 (h)*1.98 (t) mm |
활동 영역: | 71.856 ((W) *70.176 ((H) mm | 백라이트 타입: | LED 동안 8 개 PC |
발광성: | 350 알 | ||
강조하다: | 3.95' TFT 작은 LCD 디스플레이 모듈,350 닛 소형 LCD 디스플레이 모듈,RGB 480x480 컬러 LCD 디스플레이 |
제품 설명

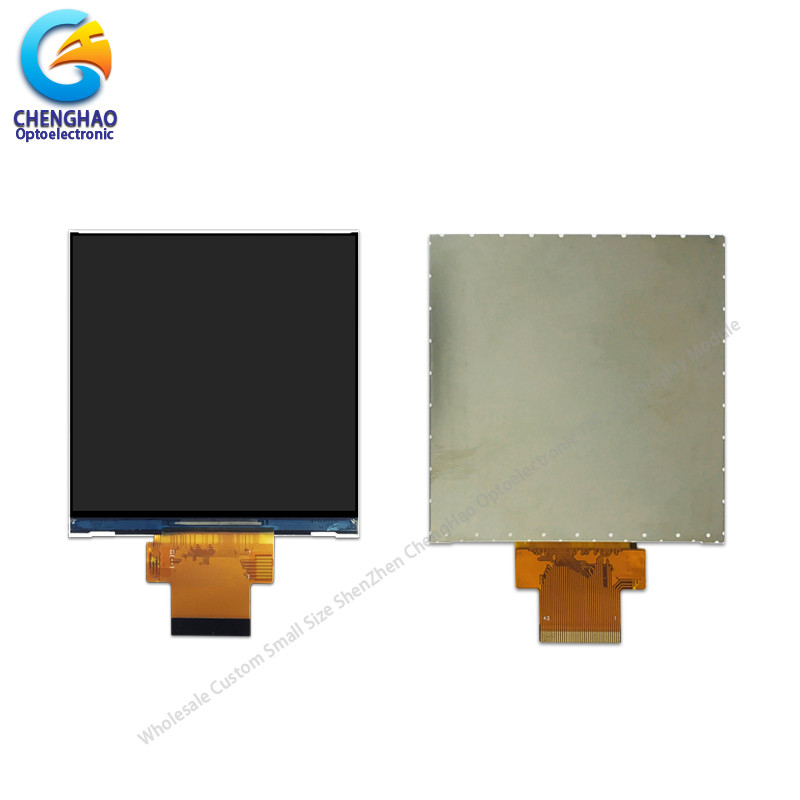

3.95 작은 LCD 디스플레이 모듈 480*480 해상도 컬러 LCD 디스플레이
1. Tft 디스플레이 모듈의 사양
항목 | 표준 값 | 단위 |
LCD 타입 | 3.95TFT | -- |
점 배열 | 480 (RGB) × 480 | 점 |
드라이버 IC | ST7701 | -- |
모듈 크기 | 74.83 ((W) * 78.98 ((H) * 1.98 ((T) | mm |
활동 영역 | 71.856 ((W) *70.176 ((H) | mm |
작동 온도 | - 20 ~ + 70 | °C |
저장 온도 | - 30 ~ + 80 | °C |
백라이트 | 8 평행 하얀 LED | -- |
무게 | TBD | g |
2TFT 클리어 스크린 설명
첸하오 디스플레이 모델 CH400WV19A는 변속 장치로 amorphous 실리콘 TFT를 사용하는 컬러 액티브 매트릭스 얇은 필름 트랜지스터 (TFT) 액체 결정 디스플레이 (LCD) 이다.이 모델은 TFT LCD 패널로 구성됩니다., 운전 IC, 백라이트와 FPC.
이 TFT LCD는 3.95 인치 (사각형 화면) 직사각형으로 측정 된 480 * 480 픽셀의 활성 디스플레이 영역을 가지고 있습니다. 이 프로젝트에 사용되는 드라이버는 ST7701이며 65k / 262k / 16를 표시 할 수 있습니다.7M (선택) 색상 24비트 R.GB 신호 입력. 드라이버는 디스플레이 모듈을 구동하는 구성 요소를 포함한 FPC를 통해 유리 및 상호 연결에 장착됩니다. SPI + RGB 인터페이스를 지원합니다.
또한 FPC는 고객 요구 사항에 따라 배후 조명 및 인터페이스 정의 등을 수정하는 등 사용자 정의 할 수 있습니다.
RoHS 컴플라이언스 및 할로겐 무료
3. Tft LCD 디스플레이 모듈의 도면
참고:
(1) 디스플레이 타입: 3.95"TFT
(2) 시야 방향: 모든 시야 각도
(3) LCD 드라이브 IC: ST7701
(4) 폴라라이저 모드: IPS / 전송 / 일반적으로 Blcak
(5) 작동 온도: -20~70 °C
(6) 보관 온도: -30~80 °C
(7) 표시를 해제하는 허용도: ±0.20
(8) 보호: ROHS
* LCD 이름: 3.95 작은 LCD 디스플레이 모듈 480 * 480 해상도 컬러 LCD 디스플레이
* 부문 번호: CH400WV19A
* 크기: 3.95 인치
* 터치 패널이 있거나 없거나:
* 터치 패널 타입 지원: CTP 또는 RTP
* 디스플레이 타입: 3.95인치 TFT
*컬러 필터 배열: RGB 수직 줄무늬
* 디스플레이 색상: 65K / 262K / 16.7M (선택)
* 해상도 (픽셀): 480*480
* 시야 방향: 모든 시야 방향
* 컨트롤러 IC: ST7701
* 표시 모드:IPS / 변속기 / 보통 검은색
* 전체 크기: 74.83*78.98*1.98mm
* 액티브 영역: 71.856*70.176 mm
* 밝기: 350 cd/m2
* 대조: 800:1
* 인터페이스 타입:
SPI 인터페이스
RGB 인터페이스
* 핀 번호: 40
* 핀 피치: 0.35±0.05mm
* 연결 유형: 연결 장치
* 백라이트 타입: 8평행 하얀 LED
* LED 수명: 20000 h
* 작동 온도: -20~+70 °C
* 보관 온도: -30~+80 °C
5Ips TFT LCD 디스플레이의 적용
6우리 서비스
(1) 완전 / 반 자동 생산 라인은 최고의 품질을 보장합니다.
(2) 맞춤형 디자인,특히 당신의 필요를 충족시킬 수 있습니다.
(3) 빠른 배송, 20일 정도
(4) 요청에 따라 샘플을 사용할 수 있습니다. 작은 MOQ 주문은 협상 할 수 있습니다.
(5) 당신에게 최고의 판매 전 및 판매 후 서비스를 제공합니다.
Q1: 당신은 제조업자입니까?
A: 예, 우리는 제조업체입니다.
Q2: 배송시간은 얼마인가요?
A: 일반적으로 지불 후 3-5 일; 특별 요구 주문, 배달 시간은 협상 할 수 있습니다.
Q3: 제품을 받은 후 작동하지 않으면 어떻게 해야 할까요?
A: 우리는 즉시 새로운 아이템을 교체하고 그 다음 문제에 대한 판단을 합니다.
Q4: 당신은 OEM 디자인을 받아?
A: 예,우리는합니다. 우리는 당신의 요구 사항에 따라 설계 할 수 있습니다, MOQ 일반적으로 100-1000.
Q5: 30%의 사전 지불을 받나요?
A: 예,우리는. 우리는 30% 지불을받을 때 당신의 물건을 준비 시작 할 수 있습니다, 그리고 나머지 70% 지불을받은 후에 그들을 보낼 수 있습니다.
Q6: 어떤 지불 조건 을 받아 들일 수 있습니까?
A: 우리는 페이팔, T/T, 웨스턴 유니온, 웨차트, Alipay, 현금 (RMB 또는 USD) 을 수락합니다.
