300nits SPI 원형 Tft Lcd 디스플레이 40P 오픈 프레임 Lcd 모듈
제품 상세 정보:
|
|
원래 장소: | 센즈헨, 중국 |
---|---|
브랜드 이름: | OEM |
인증: | ROHS 、ISO9001 、CE |
모델 번호: | CH200QV09A-CT |
결제 및 배송 조건:
|
|
최소 주문 수량: | 2 PC |
가격: | / |
포장 세부 사항: | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
배달 시간: | 7 - 15 작업 일 |
지불 조건: | 전신환 |
공급 능력: | 200K PC/달 |
상세 정보 |
|||
모델 부정: | CH200QV09A-CT | 모듈 타입: | 2.0" TFT + CTP |
---|---|---|---|
화면 표시 방식: | IPS / 전달 가능한 /는 정상적으로 검어집니다 | CTP는 타이핑합니다: | G+F |
도트의 수: | 240*3(RGB)*320 | 뷰잉 방향: | 모두 |
모듈 크기: | 37.5(W)*63.5(H)*3.0(T)mm | TFT 활성 영역: | 30.6(W)*40.8(H)MM |
인터페이스: | TFT: MCU CTP: I2C | Luminace: | 350 cd/m2 |
하이 라이트: | MCU Lcd 터치 스크린 모듈,350cd/m2 Lcd 터치 스크린 모듈,CTP I2C Tft 터치 스크린 |
제품 설명
2.0 Mcu 공용영역을 가진 인치 Lcd 터치스크린 전시 240*320 해결책 IPS Tft
1. 제품 매개변수
모델 번호. | CH200QV09A-CT |
모듈 유형 | 2.0" TFT + CTP |
디스플레이 모드 | IPS / 투과형 / 일반적으로 검정색 |
CTP 유형 | G+F |
도트 수 | 240*3(RGB)*320 |
보는 방향 | 모두 |
모듈 크기 | 37.5(W)*63.5(H)*3.0(T)mm |
TFT 활성 영역 | 30.6(W)*40.8(H)mm |
상호 작용 | TFT: MCU CTP: I2C |
루미네이스 |
350cd/m2 |

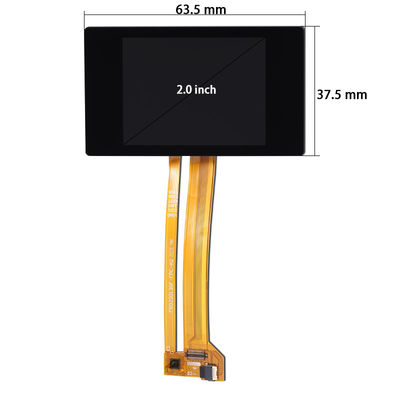

2. 제품 도면
3. 제품 설명
ChengHao 디스플레이 모델 CH200QV09A-CT는 컬러 활성 매트릭스 박막 트랜지스터(TFT)입니다.
비정질 실리콘 TFT를 스위칭 소자로 사용하는 액정 디스플레이(LCD).이 모델
TFT LCD 패널, 구동 IC, 터치 패널, 백라이트 및 FPC로 구성됩니다.
이 TFT LCD에는 대각선으로 측정된 2.0(수직 화면) 디스플레이 영역이 있습니다.
240*3(RGB)*320 해상도.
이 프로젝트에 사용된 드라이버는 ST7789V 또는 호환되며 65k/262k 색상을 표시할 수 있습니다.
RGB 신호 입력으로.드라이버는 유리에 장착되고 FPC를 통한 상호 연결
구동하는 구성 요소를 포함하여
디스플레이 모듈.
또한 FPC는 백라이트 수정 및
FPC 구조, 인터페이스 정의 등
RoHS 준수 및 할로겐 프리.
TFT LCD(Thin Film Transistor LCD)는 제품에 높은
-해상도, 풀 컬러 그래픽.현대적이고 자동화된 LCD 공장에서 맞춤형으로 제작할 수 있습니다.
극한 온도 기능, 햇빛 가독성, 맞춤형 FPC, 맞춤형 백라이트,
귀하의 요구에 맞는 기타 부가 가치 기능.독립형 디스플레이가 필요한지 여부
또는 터치 및 커버 렌즈가 있는 완전히 통합된 어셈블리, 우리의 숙련된 팀이 개발할 수 있습니다.
프로젝트에 적합한 솔루션
모듈 유형 | 디스플레이 영역 | 디스플레이 모드 |
1.44인치 | 25.50 * 26.50mm | 일반적으로 흰색 IPS, 투과형 |
1.44인치 | 25.50 * 26.50mm | 일반적으로 흰색 TN, 투과형 |
1.50인치 | 29.76 * 22.32mm | 일반적으로 검은색 IPS, 투과형 |
1.54인치 | 27.72 * 27.72mm | 일반적으로 검은색 IPS, 투과형 |
1.54인치 | 27.74 * 27.74mm | 일반적으로 검은색 IPS, 투과형 |
1.77인치 | 28.03 * 35.04mm | 일반적으로 흰색 TN, 투과형 |
1.80인치 | 28.03 * 35.04mm | 일반적으로 흰색 TN, 투과형 |
2.00인치 | 30.60 * 40.80mm | 일반적으로 흰색 TN, 투과형 |
2.10인치 | 원형 디스플레이 영역 | 일반적으로 흰색 IPS, 투과형 |
2.31인치 | 46.75 * 35.06mm | 일반적으로 흰색 TN, 투과형 |
2.40인치 | 36.72 * 48.96mm | 일반적으로 흰색 TN, 투과형 |
2.40인치 | 36.72 * 48.96mm | 일반적으로 흰색 IPS, 투과형 |
2.80인치 | 43.20 * 57.60mm | 일반적으로 흰색 TN, 투과형 |
2.80인치 | 43.20 * 57.60mm | 일반적으로 흰색 IPS, 투과형 |
3.00인치 | 36.72 * 65.28mm | 일반적으로 검은색 IPS, 투과형 |
3.20인치 | 48.60 * 64.80mm | 일반적으로 흰색 TN, 투과형 |
3.50인치 | 70.08 * 52.56mm | 일반적으로 흰색 TN, 투과형 |
3.50인치 | 70.08 * 52.56mm | 일반적으로 검은색 IPS, 투과형 |
4.00인치 | 51.84 * 86.4mm | 일반적으로 검은색 IPS, 투과형 |
4.00인치 | 71.86 * 70.18mm | 일반적으로 검은색 IPS, 투과형 |
4.30인치 | 95.04 * 53.86mm | 일반적으로 흰색 TN, 투과형 |
4.30인치 | 95.04 * 53.86mm | 일반적으로 검은색 IPS, 투과형 |
5.00인치 | 110.88 * 62.83mm | 일반적으로 흰색 TN, 투과형 |
5.00인치 | 108.00 * 64.8 0mm | 일반적으로 검은색 IPS, 투과형 |
5.50인치 | 68.04 * 120.96mm | 일반적으로 검은색 IPS, 투과형 |
6.00인치 | 74.52 * 132.48mm | 일반적으로 검은색 IPS, 투과형 |
7.00인치 | 154.08 * 85.92mm | 일반적으로 흰색 TN, 투과형 |
7.00인치 | 153.6 * 90mm | 일반적으로 흰색 TN, 투과형 |
7.00인치 | 154.21mm * 85.92mm | 일반적으로 검은색 IPS, 투과형 |
8.00인치 | 107.64 * 172.22mm | 일반적으로 검은색 IPS, 투과형 |
9.00인치 | 196.61 * 114.15mm | 일반적으로 흰색 TN, 투과형 |
10.1인치 | 135.36 * 216.58mm | 일반적으로 검은색 IPS, 투과형 |
