800 480 픽셀 수평 디스플레이 7인치 용량 터치

제품 설명:

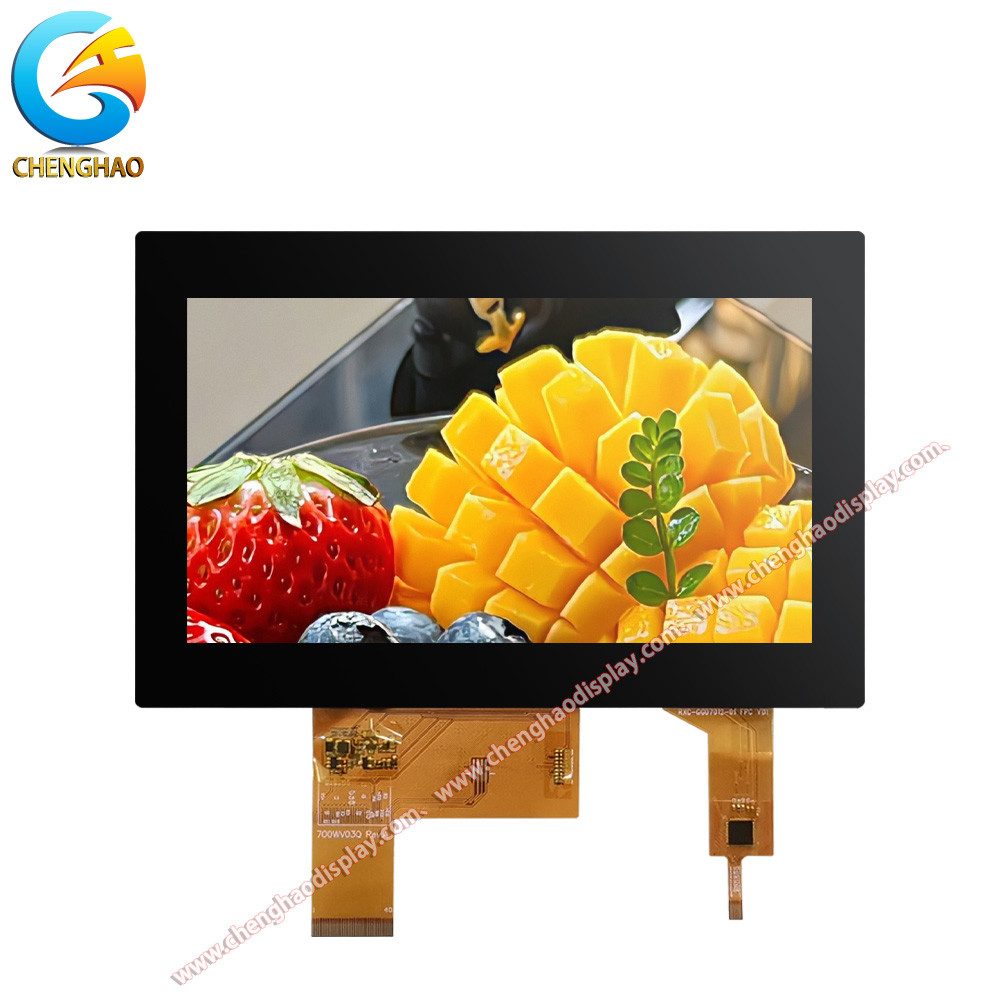

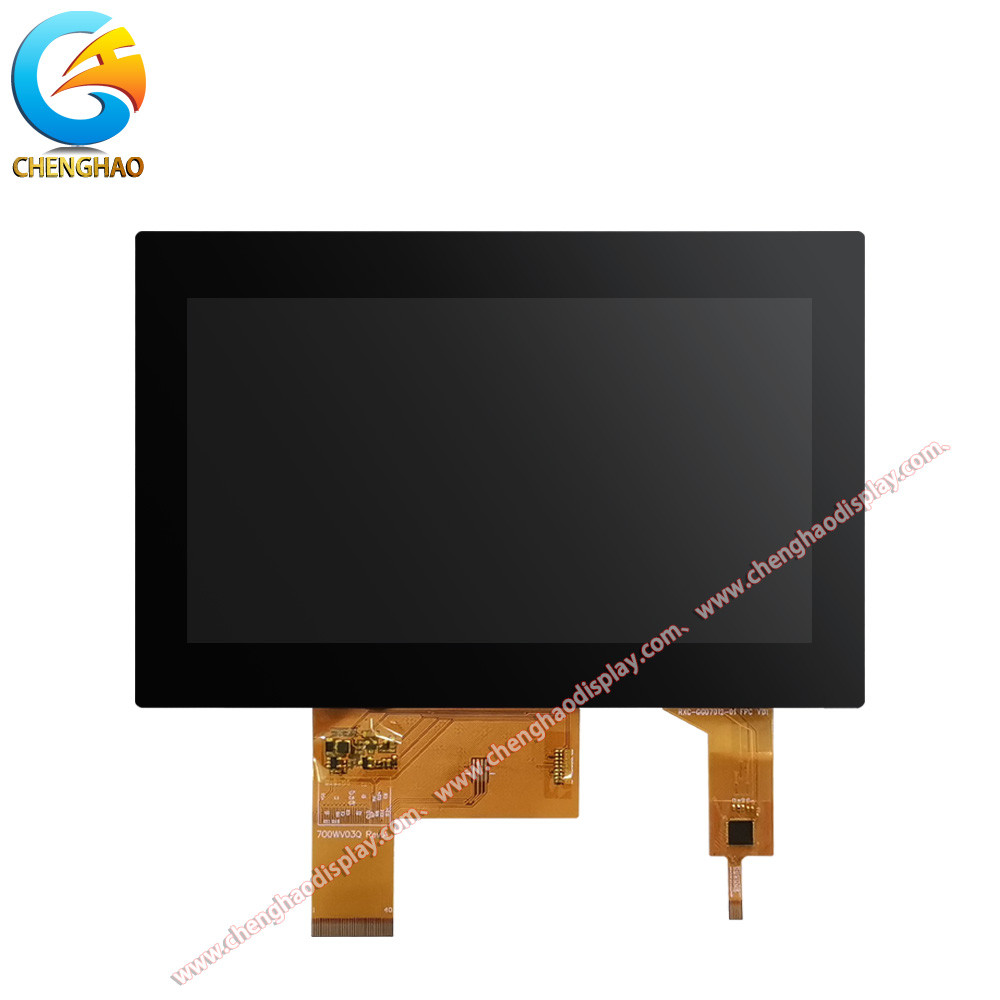

		CH700WV03A-CTBA는 다양한 애플리케이션 요구를 충족하도록 설계된 뛰어난 7인치 용량 터치 LCD 디스플레이 모듈입니다.모듈은 고급 디스플레이 기술을 유연한 사용자 상호 작용 기능과 결합합니다.그 주요 특징은 높은 해상도, 넓은 온도 범위 및 우수한 반응 속도,다양한 환경에서 훌륭한 시각 경험을 제공할 수 있도록. 먼저, CH700WV03A-CTBA는 800x480의 해상도를 가지고 있으며, 명확하고 섬세한 이미지를 표시할 수 있습니다.이 높은 해상도는 사용자가 다양한 응용 시나리오에서 정확하고 풍부한 시각 정보를 얻을 수 있도록합니다.산업 자동화, 스마트 홈 또는 의료 장비에 관계없이 이 모듈은 정보의 가독성 및 조작의 편의성을 효과적으로 향상시킬 수 있습니다.
모듈은 용량 터치 기술을 사용하고 멀티 터치를 지원하여 사용자가 직관적이고 유연하게 장치와 상호 작용 할 수 있습니다.매우 짧은 터치 반응 시간은 원활하고 즉각적인 작동을 보장합니다, 게임 장비 및 대화형 디스플레이와 같은 빠른 응답을 요구하는 응용 시나리오에 적합합니다. 터치 패널은 최대 87%의 광 송출성을 가지고 있습니다.디스플레이를 더 생생하게 만들고 사용자가 다른 조명 조건에서 좋은 경험을 할 수 있습니다..
CH700WV03A-CTBA의 설계는 또한 환경 적응력을 충분히 고려합니다. 작동 온도 범위는 -20°C에서 +70°C이며 극한 조건에서도 안정적으로 작동 할 수 있습니다.특히 산업환경 및 야외용용에 적합합니다.. 또한, CH700WV03A-CTBA 의 얇고 가벼운 디자인 은 그 주요 장점 중 하나입니다. 두께는 5.27mm 에 불과하며, 다양한 전자 장치에 쉽게 통합 될 수 있습니다.이 콤팩트 한 디자인 은 공간 을 절약 할 뿐만 아니라, 그러나 또한 제품의 전체적인 아름다움에 현대적인 느낌을 더합니다. 그것의 외관과 구조 또한 좋은 내구성 및 장기 신뢰성을 보장하기 위해 신중하게 설계되었습니다. 품질 측면에서 CH700WV03A-CTBA는 엄격한 품질 검사를 받았으며 국제 표준을 충족시켜 제품을 공장 밖으로 내보내면 높은 품질 요구 사항을 충족시키는 것을 보장합니다.첸하오 광전자는 고객이 사용 중에 발생하는 다양한 문제를 해결하고 고객이 걱정없이 사용할 수 있도록 돕기 위해 고품질 판매 후 서비스를 제공하기 위해 최선을 다하고 있습니다..

특징:

1디스플레이 모드 및 색상 성능: TN / 반사 / 일반적으로 흰색 디스플레이 모드가 채택되어 높은 색 포화와 정확한 복원을 지원하는 16.7M 진정한 색상 디스플레이다양한 시각적 욕구를 충족.
2해상도와 밝기 매개 변수: 800×480 픽셀 해상도와 300 cd/m2 밝기로 화면 명확성과 기본적인 환경 적응성을 모두 고려합니다.그리고 일반적인 조명 장면에서 사용하기에 적합합니다..
3터치 성능:
(1) 0.7mm 두께의 터치 글래스가 장착되어 있으며, 빛 전달률 ≥87%이며, 터치 조작은 민감하며 시각 효과에 영향을 미치지 않습니다.
(2) 유리 강도는 6H에 달하며, 이는 오래 지속되는 안정성을 보장하기 위해 착용과 스크래치에 저항합니다.
(3) 용량 터치 패널을 채택하고, I2C 인터페이스를 지원하며, 2.8V-3.3V의 작동 전압 범위가 있으며, 강력한 호환성을 가지고 있습니다.
4구조 설계:
(1) 모듈 크기는 180×119×5.27mm이며, 가볍고 얇고 컴팩트하며 다양한 장치에 쉽게 통합됩니다.
(2) 가시적인 면적은 164.9×100mm이며, 많은 시나리오에서 표시 요구 사항에 적합합니다.

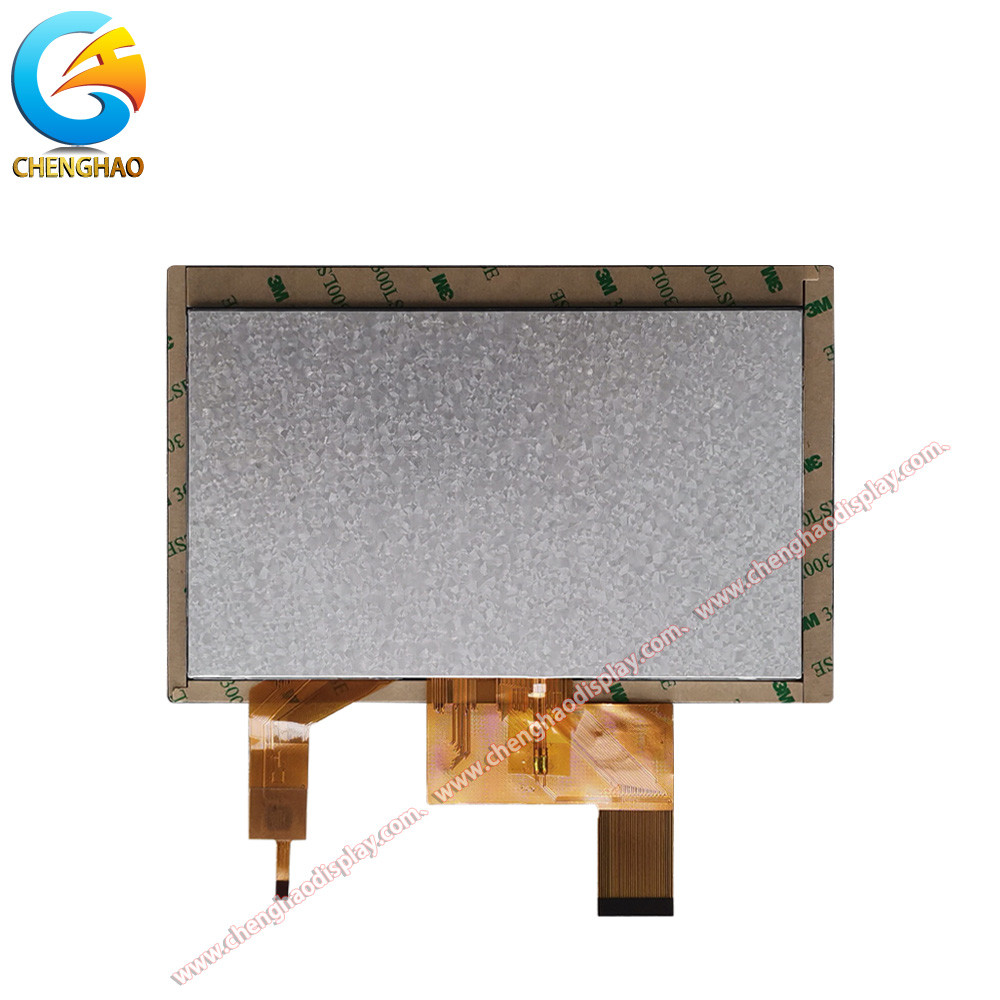

(3) 그것은 TFT LCD 패널, 터치 패널, 드라이버 IC, 백라이트 및 FPC와 같은 구성 요소로 구성되며 구조의 모듈형 설계는 유지 보수 및 업그레이드에 적합합니다.
5인터페이스와 호환성: RGB 액체 결정 인터페이스를 채택하고 표준화된 신호 전송을 지원하며 주류 제어 시스템에 적응합니다.그리고 장비 통합 프로세스를 단순화합니다.
6환경 적응력:
(1) 작동 온도 범위는 -20~+70°C이고 저장 온도는 -30~+80°C입니다.그것은 넓은 온도 환경에 적응 할 수 있으며 산업 및 차량 장착 등 복잡한 시나리오에서 사용할 수 있습니다.;
(2) 터치 글래스 투명성은 모듈 열 분산 설계와 결합되어 고온 및 저온 환경에서 안정적인 작동을 보장합니다.
7사용자 정의 기능: FPC 모양 및 구조 수정, 백라이트 밝기 조정, LCD 인터페이스 정의 및 터치 패널 사용자 정의를 지원합니다.유연하게 고객 맞춤형 요구에 맞게.
8인증 및 품질 보장: 생산은 ISO9001 품질 관리 시스템과 ISO14001 환경 관리 시스템을 준수합니다.그리고 엄격한 테스트는 신뢰성 및 환경 보호 표준을 보장하기 위해 원료에서 완제품까지 수행됩니다..

기술 매개 변수:

응용 프로그램:

정확한 매개 변수 설계와 안정적인 성능으로 CH700WV03A-CTBA는 산업, 소비자 전자제품, 자동차, 의료,그리고 다양한 장치의 핵심 디스플레이와 인터랙티브 구성 요소가 됩니다.다음은 특정 응용 시나리오와 이점 분석입니다.

산업용 제어 및 자동화 장비
산업 분야에서 CH700WV03A-CTBA는 인간-기계 인터페이스 (HMI) 의 핵심 디스플레이 모듈로 사용될 수 있습니다.그것의 ** 800×480 픽셀 해상도 ** 및 ** 300 cd/m2 밝기 ** 장비 작동 매개 변수를 보장, 장애 경보 정보와 운영 가이드는 작업장과 제어실과 같은 일반적인 조명 환경에서 명확하게 표시 될 수 있습니다.
1전형적인 응용 프로그램:
(1) CNC 기계 도구의 조작 패널: 처리 진행, 좌표 데이터 등을 실시간으로 표시하여 매개 변수를 빠르게 조정 할 수 있습니다.
(2) 산업 사물 인터넷 (IIoT) 게이트웨이 장치: 통합 온도, 습도, 에너지 소비 및 기타 데이터 모니터링 인터페이스, I2C 터치 인터페이스를 통해 로컬 상호 작용;
(3) 자동 생산 라인 콘솔: RGB 인터페이스와 PLC 제어 시스템과 결합하여 생산 라인 상태를 실시간으로 동기화하여 운영 및 유지 보수 효율성을 향상시킵니다.
2주요 장점:
(1) 넓은 온도 적응력: -20 ~ + 70 °C 운영 온도 범위, 산업 환경에서 온도 변동에 견딜 수 있습니다.
(2) 구조적 내구성: 6H 강도 접촉 유리 및 모듈형 설계, 진동 방지, 먼지 방지, 가혹한 작업 조건에서 장기 작동에 적합합니다.

스마트 홈 및 건물 자동화
스마트 홈 시나리오에서 이 모듈은 스마트 중앙 제어 화면 또는 장치 단말 디스플레이로 사용되어 가정 장치의 중앙 관리 및 시각적 상호 작용을 달성 할 수 있습니다.
1전형적인 응용 프로그램:
(1) 스마트 홈 컨트롤 패널: 통합 조명, 에어컨 및 보안 시스템 제어 인터페이스, 터치 조작을 통해 장면 모드 전환;
(2) 스마트 가전 디스플레이: 오븐 및 세탁기와 같은 장비의 매개 변수 표시 및 기능 선택 인터페이스, 그래픽 조작 지침을 지원합니다.
(3) 빌딩 인터컴 시스템: 단위 문 기계 또는 실내 확장 장치에 대한 디스플레이 화면으로 방문자 이미지, 액세스 제어 상태 및 기타 정보를 표시합니다.
2주요 장점:
(1) 가벼운 디자인: 180×119×5.27mm의 컴팩트 크기, 벽이나 장치 몸체에 쉽게 삽입하여 설치 공간을 절약합니다.
(2) 낮은 전력 소비: 터치 패널 작동 전압은 2.8V-3.3V이며 배터리 전력 장치에 적합하며 스마트 홈 단말기의 배터리 수명을 연장합니다.

차량용 전자제품 및 모바일 장치
CH700WV03A-CTBA의 안정성과 환경 적응력은 차량 내 디스플레이, 특히 보조 운전 및 차량 내 엔터테인먼트 시스템에 대한 이상적인 선택입니다.
1전형적인 응용 프로그램:
(1) 자동차 내비게이션 시스템: 지도 경로 표시, 실시간 교통 정보, 용량 터치 동작 확대 및 위치 검색을 지원합니다.
(2) 자동차 오디오 및 비디오 시스템: 비디오 및 오디오 목록을 재생하고 RGB 인터페이스로 고화질 이미지 출력을 달성합니다.
(3) 엔지니어링 기계용 대시보드: 포크리프트 및 발굴기 상태 모니터링 화면과 같은 기름 수준과 속도와 같은 주요 데이터를 표시합니다.
2주요 장점:
(1) 간섭 방지 능력: EMC 전자기 호환성 설계를 통해 차량 환경에서 디스플레이에 신호 간섭의 영향을 줄입니다.
(2) 넓은 시야각 특성: 시야각 매개 변수는 12이지만 (특정 방향 시야각 코드가 될 수 있습니다.)TN 모드는 빠른 응답 속도를 가지고 있으며 동적 이미지 표시에 적합합니다..

의료 장비 및 기기
의료 및 정밀 기기 분야에서 이 모듈은 전문 시나리오의 높은 디스플레이 정확성과 신뢰성에 대한 요구 사항을 충족시킬 수 있습니다.
1전형적인 응용 프로그램:
(1) 의료 모니터: 심장 박동률 및 혈액 산소와 같은 생명 신호 데이터를 실시간으로 표시하고 터치 인터페이스는 의료 직원이 모니터링 매개 변수를 빠르게 설정할 수 있도록 지원합니다.
(2) 휴대용 진단 장비: 초음파 기계와 같은 작은 디스플레이 화면은 이미지 세부 사항을 명확하게 표시하고 현장 진단에 도움이 됩니다.
(3) 실험실 분석 도구: 실험 절차, 데이터 곡선 및 작동 요청 표시 및 다국어 인터페이스 전환을 지원합니다.
2주요 장점:
(1) 컬러 정확성: 16.7M 진정한 컬러 디스플레이는 의료 영상의 고 정밀 컬러 재생 요구 사항을 충족합니다.
(2) 쉽게 청소 할 수 있는 디자인: 부드러운 촉각 유리 표면 은 신속하게 살균 될 수 있으며 의료 환경 의 위생 표준 을 충족 합니다.

상업용 및 소비용 전자제품
상업적 시나리오에서 CH700WV03A-CTBA는 가벼운 디스플레이 단말기로 사용되어 기업들이 서비스 효율성과 사용자 경험을 향상시키는 데 도움이 될 수 있습니다.
1전형적인 응용 프로그램:
(1) 소매 POS 시스템: 주문 세부 정보, 지불 금액 및 프로모션 정보를 표시합니다. 터치 조작은 빠른 체크아웃을 지원합니다.
(2) 셀프 서비스 터미널 장비: 대기열 기계 및 정보 조회 기계와 같이 수동 서비스의 압력을 줄이기 위해 그래픽 안내 인터페이스를 제공합니다.
(3) 전자 가격 태그 및 선반 디스플레이 화면: 제품 가격, 재고 및 프로모션 활동을 동적으로 업데이트하여 상점 운영의 유연성을 향상시킵니다.
2주요 장점:
(1) 낮은 비용과 높은 효율성: 공장 직접 공급 모델은 조달 비용을 줄이고 표준화 된 RGB 인터페이스는 개발 주기를 단축합니다.
(2) 유연한 사용자 정의 기능: FPC 구조 변경 및 백라이트 조정 지원, 다양한 크기 및 설치 방법의 상업 장비에 적응합니다.
