모든 뷰잉 방향 맞춘 LCD 스크린 240X320 결의안 2.8 인치 TFT 디스플레이

제품 설명

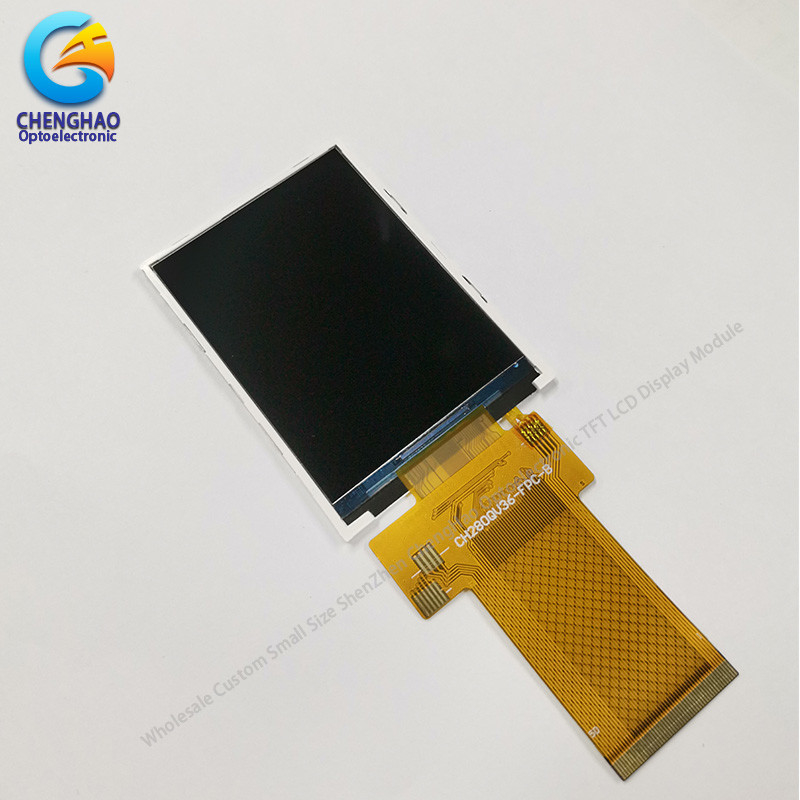

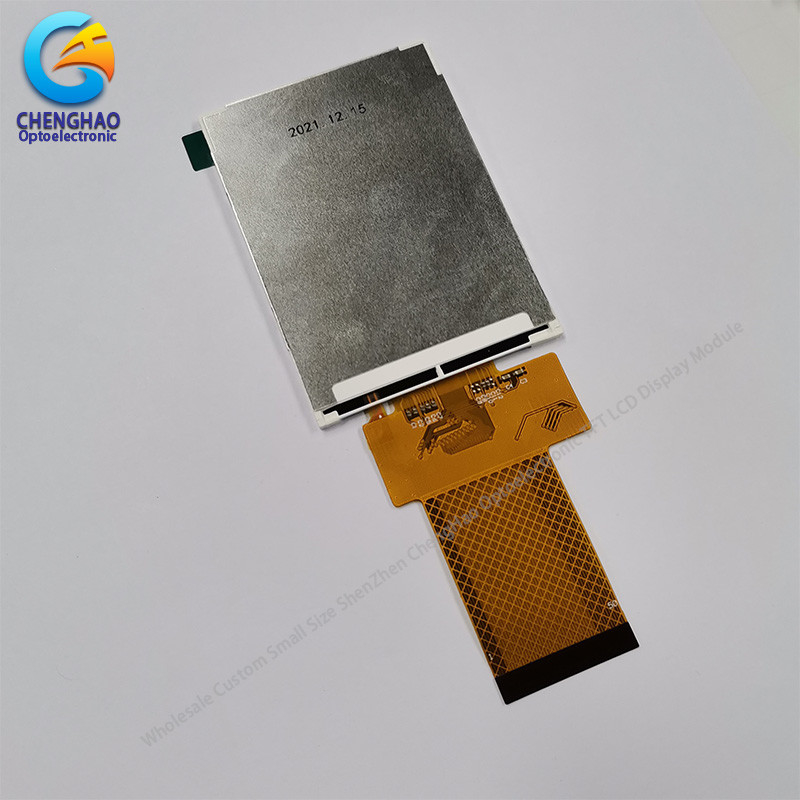

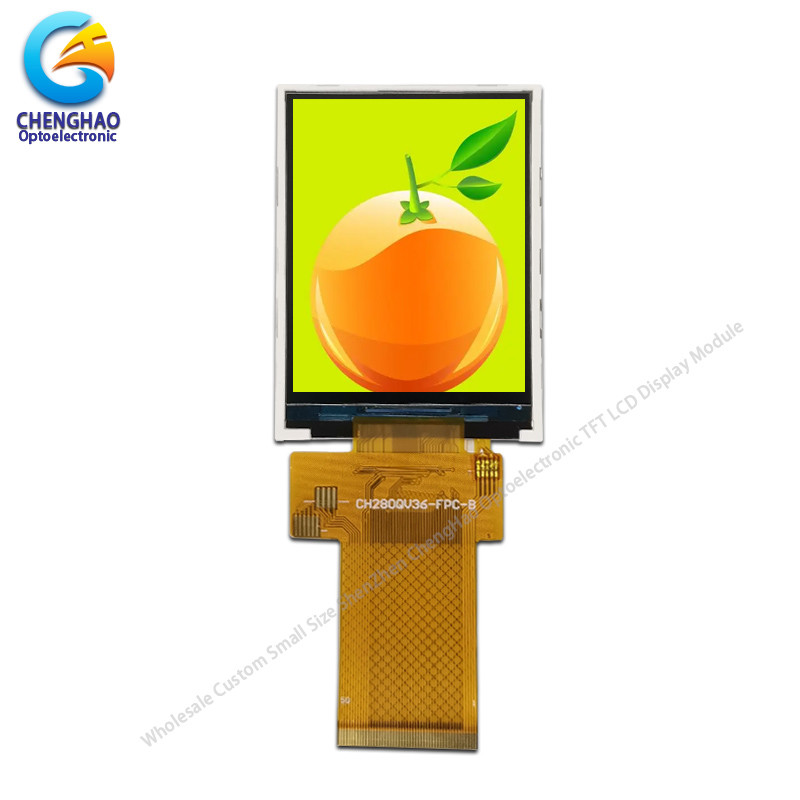

모든 뷰잉 방향 맞춘 LCD 스크린 2.8 인치 240*320 결의안 컬러 액정 표시 장치 스크린

1. 2.8 인치 Tft 디스플레이의 상술

2. 2.8 인치 LCD 스크린에 대한 기술

* 비정질 실리콘 TFT를 스위칭 장치로 이용하는 (TFT) 액정 화면 (LCD). 이 모델은 TFT 엘시디 판넬, 구동 IC, 역광과 FPC로 구성됩니다.
* 이 TFT LCD는 240(RGB)*320 결의안으로 2.8 (초상화) 인치 비스듬하게 측정된 액티브 디스플레이 영역을 가지고 있습니다. 이 프로젝트를 위해 사용된 운전사는 ILI9341이고, R.G.B 신호 입력에 의해 262K / 65 Ｋ 색을 디스플레이할 수 있습니다. 드라이버는 디스플레이 모듈을 운전하기 위한 성분을 포함하는 FPC를 통해 안경과 상호 접속에 설치됩니다. 다음과 같은 인터페이스는 지원받습니다 :
(1) 4-lines_8bit / 3-lines_9bit SPI
(2) 8-/ 9-/16-/18-bit 8080 시리즈 시스템 인터페이스
(3) SPI + 6-/16-/18-bit RGB 인터페이스
* 게다가 FPC는 또한 수정하는 역광과 인터페이스 정의, 기타 등등과 같은 고객 요구 사항에 따라 맞춤화될 수 있습니다.
* 로에스 순응성 & 무독성.

3. Tft LCD 디스플레이을 그린 그림

기록 :
(1) 디스플레이 형태 : 2.8 " TFT
(2) 뷰잉 방향 : 80/80/80/80
(3) Lcd 드라이브 아이씨 : ILI9341
(4) 편광기 방식 : IPS/ 전송 / 정상적으로 블카크
(5) 작동 온도 : - 20~70 Ｃ
(6) 저장 임시 : - 30~80 Ｃ
(7) 비표시자 허용한도 : ±0.20
(8) 보호 : ROHS

4. Lcd 디스플레이 패널에 대한 빠른 세부 사항

* LCD는 다음을 명명합니다 모든 뷰잉 방향 맞춘 LCD 스크린 2.8 인치 240*320 결의안 컬러 액정 표시 장치 스크린
* 호기 부품 : CH280QV36A
* 사이즈. 다음 2.8 인치

* 위드 또는 위드아웃 터치는 다음에 판벽널을 끼웁니다 부정
* 지원 터치는 다음을 타이핑합니다 정전용량식 터치 패널 또는 저항성 접촉 패널
* 디스플레이는 다음을 타이핑합니다 2.8 " Tft

* 컬러 필터는 다음을 배치합니다 RGB 세로 스트라이프
* 디스플레이는 다음을 착색시킵니다 65K / 262K
* 결의안 (화소) : 240(RGB)*320
* 뷰잉 방향 : 80/80/80/80
* 제어기 ic : ILI9341V
* 화면 표시 방식 : IPS / 전송 /는 정상적으로 검어집니다
* 전체적으로 다음을 분류합니다 50.0(W)×69.2(H)×2.35(T) 밀리미터
* 활성 영역 : 43.2(W)×57.6(H) 밀리미터
* 광도 : 300 cd/m2
* 다음을 대조시킵니다 800:1
* 인터페이스는 다음을 타이핑합니다

* 작동 온도 : - 20~ +70 Ｃ

* 저장 온도 : - 30~ +80 Ｃ

5. 산업적 Tft Lcd의 애플리케이션

제품은 넓게 일반적 통신, 가전 제품, 산업 제어, 의학 장비, POS 기계, 기구, 미터, GPS 네비게이션, 디지털 포토 프레임, 넷북, 금융 전자, 통신 전자 공학, 가전제품, 정보 기기, 문화, 교육, 스포츠와 오락, 기타 등등 분야에서 사용됩니다. 참석 기계와 지문 장치, 접근 제어 기계, 주식 기계, 워키토키, 비디오 초인종, 학습 기계, 점 판독 기계, GPS 네비게이터와 기타와 같이 .

6. 제품 품질 보증

(1) 고품질 원료 공급 툴 :
판매 후 개런티와 장기 안정적 공급, 엘시디 판넬과 구동기 집적회로는 A-규제된 원료로 만들었습니다.
(2) 다른 재료 :
편광기, 배광막 재료, 기타 등등과 같이. 우리는 또한 아주 새로운 A-규제된 원료를 사용합니다
(3) 엄격한 품질 관리 :
자율 최고 98.5%까지, 0.3%만큼 낮은 고객 온라인 결함 률.
검사는 FOG==>LCM==>LCM+RTP/CTP==> 생산 온라인 검사 ==>Q.C inspection==>aging 시험에서 행해집니다 60 Ｃ 특별실 (옵션으로서) ==>OQC의 하중과 4 시간.
제품은 선적 전에 5 검사를 통과하여야 합니다 : 조사, 100% 온라인 조사, QC 현장 정밀검사, 장기간 시험과 OQC 조사, 기타 등등을 수입하기.
