MCU Spi 3.5in Tft Lcd 디스플레이 모듈 280cd/m2 도트 매트릭스 Tft 스크린
제품 상세 정보:
|
|
원래 장소: | 센즈헨, 중국 |
---|---|
브랜드 이름: | OEM |
인증: | ROHS 、ISO9001 、CE |
모델 번호: | CH280QV26A |
결제 및 배송 조건:
|
|
최소 주문 수량: | 2 PC |
가격: | / |
포장 세부 사항: | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 |
배달 시간: | 7 - 15 작업 일 |
지불 조건: | 전신환 |
공급 능력: | 200K PC/달 |
상세 정보 |
|||
디스플레이 형태: | 2.8 " TFT | 뷰잉 방향: | 6:00 |
---|---|---|---|
액정 표시 장치 구동 IC: | HX8347I | 편광자 형태: | 전달 가능한 / 긍정 |
운영하는 임시 직원: | -20~70 | 저장 임시: | 30~80 |
비표시자 허용한도: | ±0.20 | 환경 보호 위의 요구: | ROHS |
하이 라이트: | ISO9001 LCD 디스플레이 모듈,2.8" Tft LCD 디스플레이 모듈,HX8347I TFT LCD 패널 |
제품 설명
2.8" HX8347I 드라이버 IC가 있는 Tft 6시 방향 보기 직렬 LCD 디스플레이 모듈
1. 제품 매개변수
디스플레이 유형 | 2.8인치 TFT |
보는 방향 | 6시 |
LCD 드라이버 IC | HX8347I |
편광판 모드 | 투과성/양성 |
작동 온도 | -20~70℃ |
저장 온도 | -30~80℃ |
표식 해제 공차 | ±0.20 |
환경 보호에 대한 요구 사항 | 로스 |
2. 제품 도면
3. 제품 설명

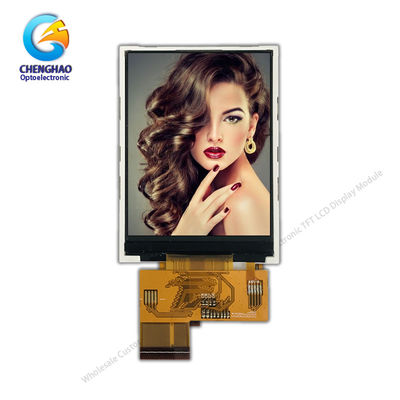

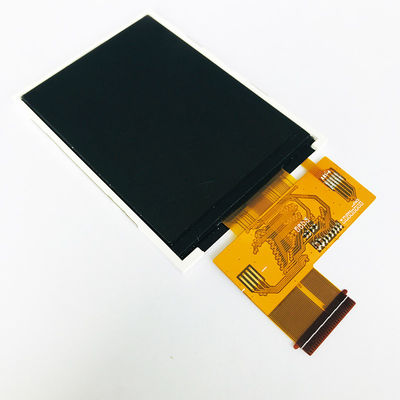

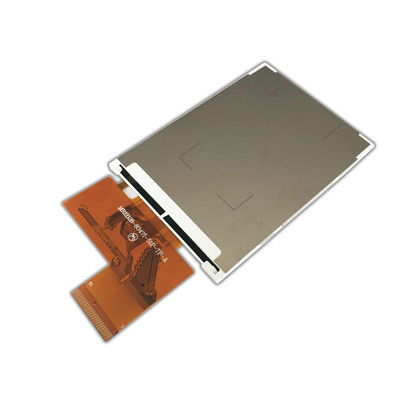

ChengHao 디스플레이 모델 CH280QV26A는 컬러 활성 매트릭스 박막 트랜지스터(TFT) 액정 디스플레이입니다.
(LCD) 스위칭 소자로 비정질 실리콘 TFT를 사용합니다.이 모델은 TFT LCD 패널로 구성되어 있으며,
구동 IC, 백라이트 및 FPC.
이 TFT LCD는 240*3(RGB)*320의 대각선으로 측정된 2.8(수직 화면)인치 활성 디스플레이 영역을 가지고 있습니다.
해결.
이 프로젝트에 사용된 드라이버는 HX8347I 또는 호환되며 RGB로 65k/262k 색상을 표시할 수 있습니다.
신호 입력.드라이버는 유리에 장착되며 구성 요소를 포함하는 FPC를 통한 상호 연결
디스플레이 모듈을 구동합니다.
또한 FPC는 백 수정과 같은 고객 요구 사항에 따라 사용자 지정할 수도 있습니다.
-light 및 FPC 구조, 인터페이스 정의 등
RoHS 준수 및 할로겐 프리.
모듈 유형 | 디스플레이 영역 | 디스플레이 모드 |
1.44인치 | 25.50 * 26.50mm | 일반적으로 흰색 IPS, 투과형 |
1.44인치 | 25.50 * 26.50mm | 일반적으로 흰색 TN, 투과형 |
1.50인치 | 29.76 * 22.32mm | 일반적으로 검은색 IPS, 투과형 |
1.54인치 | 27.72 * 27.72mm | 일반적으로 검은색 IPS, 투과형 |
1.54인치 | 27.74 * 27.74mm | 일반적으로 검은색 IPS, 투과형 |
1.77인치 | 28.03 * 35.04mm | 일반적으로 흰색 TN, 투과형 |
1.80인치 | 28.03 * 35.04mm | 일반적으로 흰색 TN, 투과형 |
2.00인치 | 30.60 * 40.80mm | 일반적으로 흰색 TN, 투과형 |
2.10인치 | 원형 디스플레이 영역 | 일반적으로 흰색 IPS, 투과형 |
2.31인치 | 46.75 * 35.06mm | 일반적으로 흰색 TN, 투과형 |
2.40인치 | 36.72 * 48.96mm | 일반적으로 흰색 TN, 투과형 |
2.40인치 | 36.72 * 48.96mm | 일반적으로 흰색 IPS, 투과형 |
2.80인치 | 43.20 * 57.60mm | 일반적으로 흰색 TN, 투과형 |
2.80인치 | 43.20 * 57.60mm | 일반적으로 흰색 IPS, 투과형 |
3.00인치 | 36.72 * 65.28mm | 일반적으로 검은색 IPS, 투과형 |
3.20인치 | 48.60 * 64.80mm | 일반적으로 흰색 TN, 투과형 |
3.50인치 | 70.08 * 52.56mm | 일반적으로 흰색 TN, 투과형 |
3.50인치 | 70.08 * 52.56mm | 일반적으로 검은색 IPS, 투과형 |
4.00인치 | 51.84 * 86.4mm | 일반적으로 검은색 IPS, 투과형 |
4.00인치 | 71.86 * 70.18mm | 일반적으로 검은색 IPS, 투과형 |
4.30인치 | 95.04 * 53.86mm | 일반적으로 흰색 TN, 투과형 |
4.30인치 | 95.04 * 53.86mm | 일반적으로 검은색 IPS, 투과형 |
5.00인치 | 110.88 * 62.83mm | 일반적으로 흰색 TN, 투과형 |
5.00인치 | 108.00 * 64.8 0mm | 일반적으로 검은색 IPS, 투과형 |
5.50인치 | 68.04 * 120.96mm | 일반적으로 검은색 IPS, 투과형 |
6.00인치 | 74.52 * 132.48mm | 일반적으로 검은색 IPS, 투과형 |
7.00인치 | 154.08 * 85.92mm | 일반적으로 흰색 TN, 투과형 |
7.00인치 | 153.6 * 90mm | 일반적으로 흰색 TN, 투과형 |
7.00인치 | 154.21mm * 85.92mm | 일반적으로 검은색 IPS, 투과형 |
8.00인치 | 107.64 * 172.22mm | 일반적으로 검은색 IPS, 투과형 |
9.00인치 | 196.61 * 114.15mm | 일반적으로 흰색 TN, 투과형 |
10.1인치 | 135.36 * 216.58mm | 일반적으로 검은색 IPS, 투과형 |
