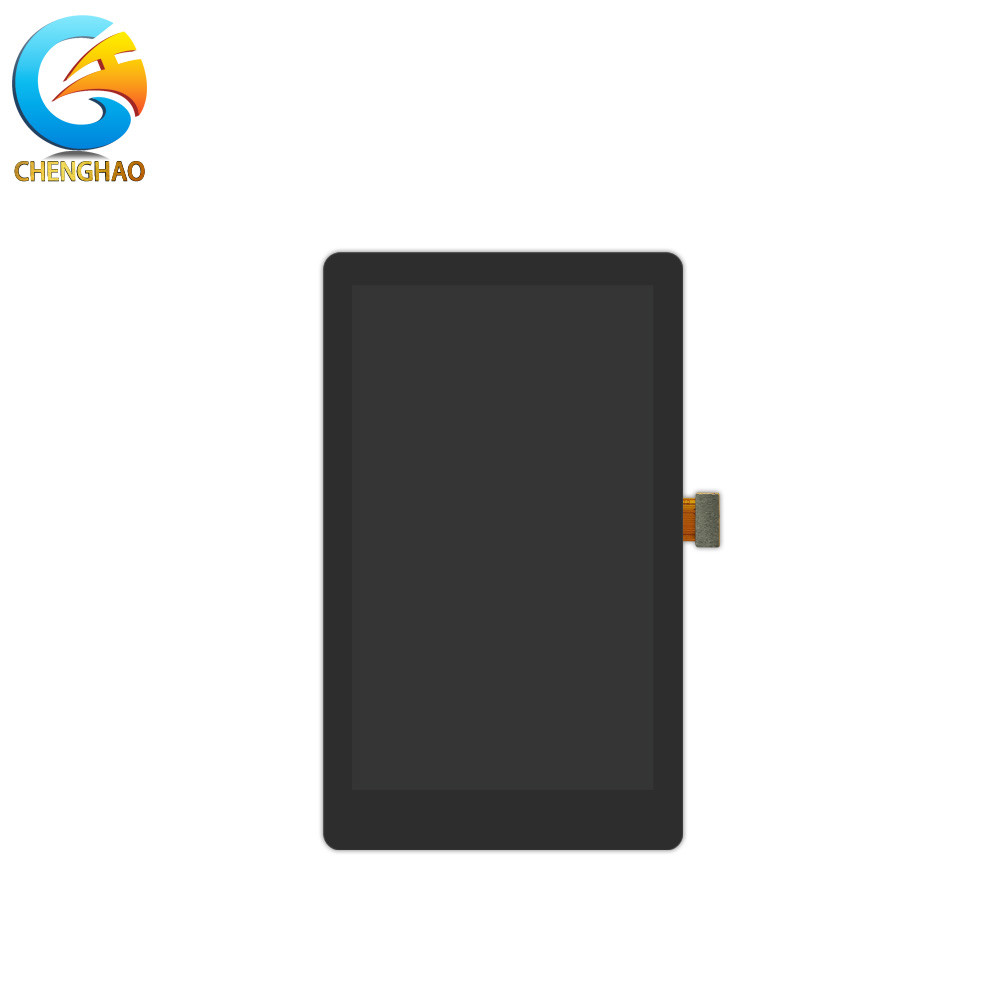

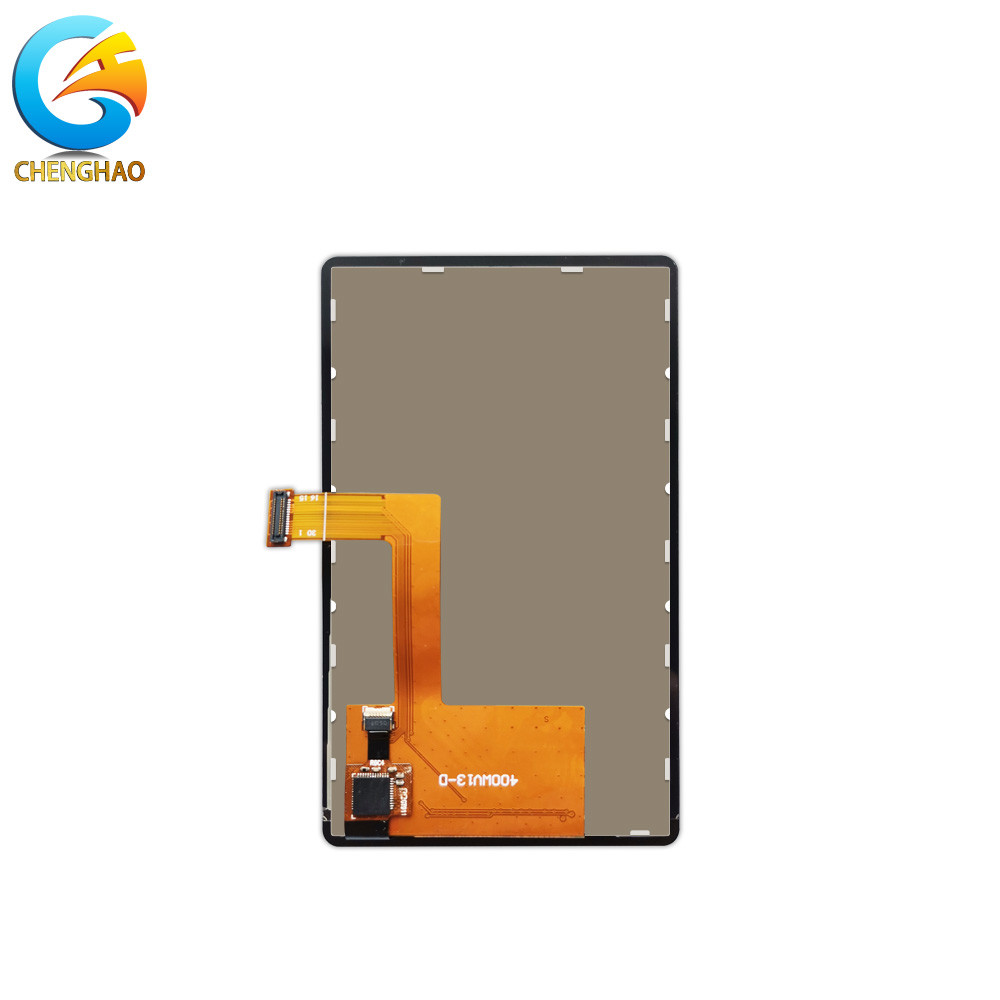

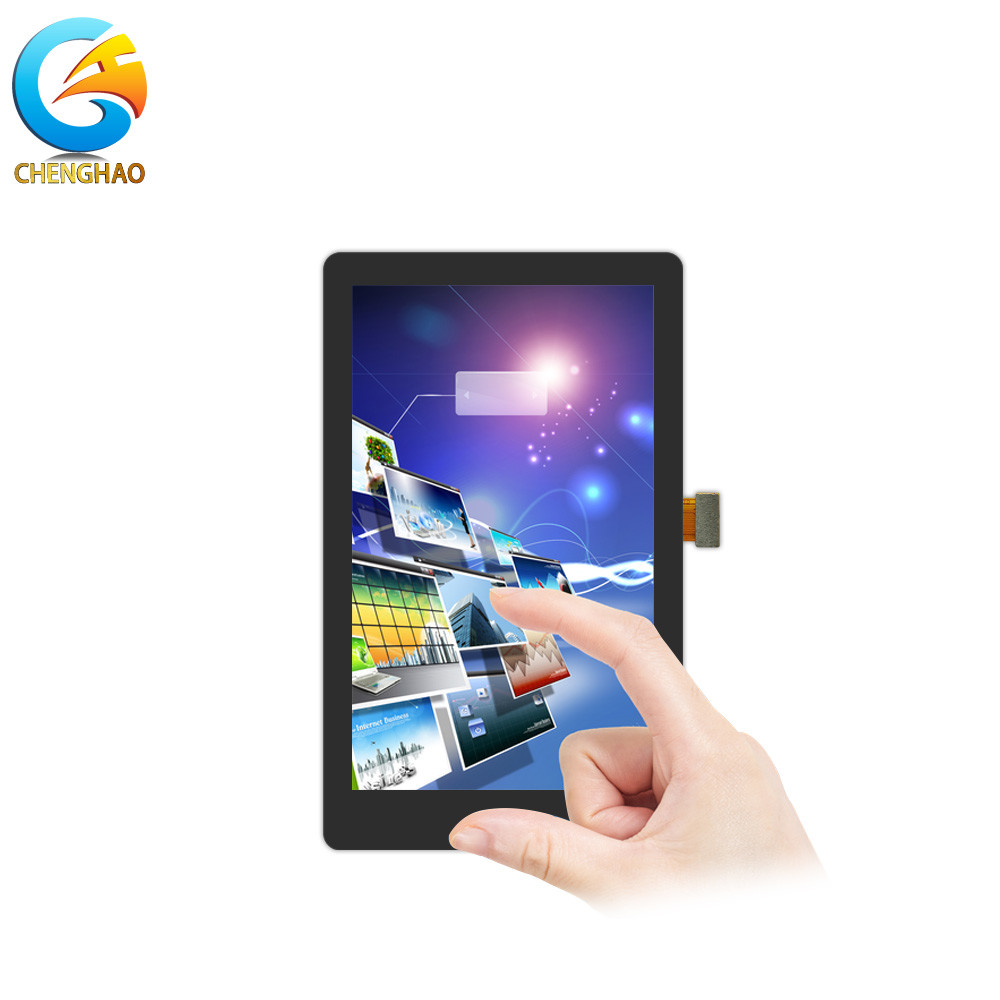

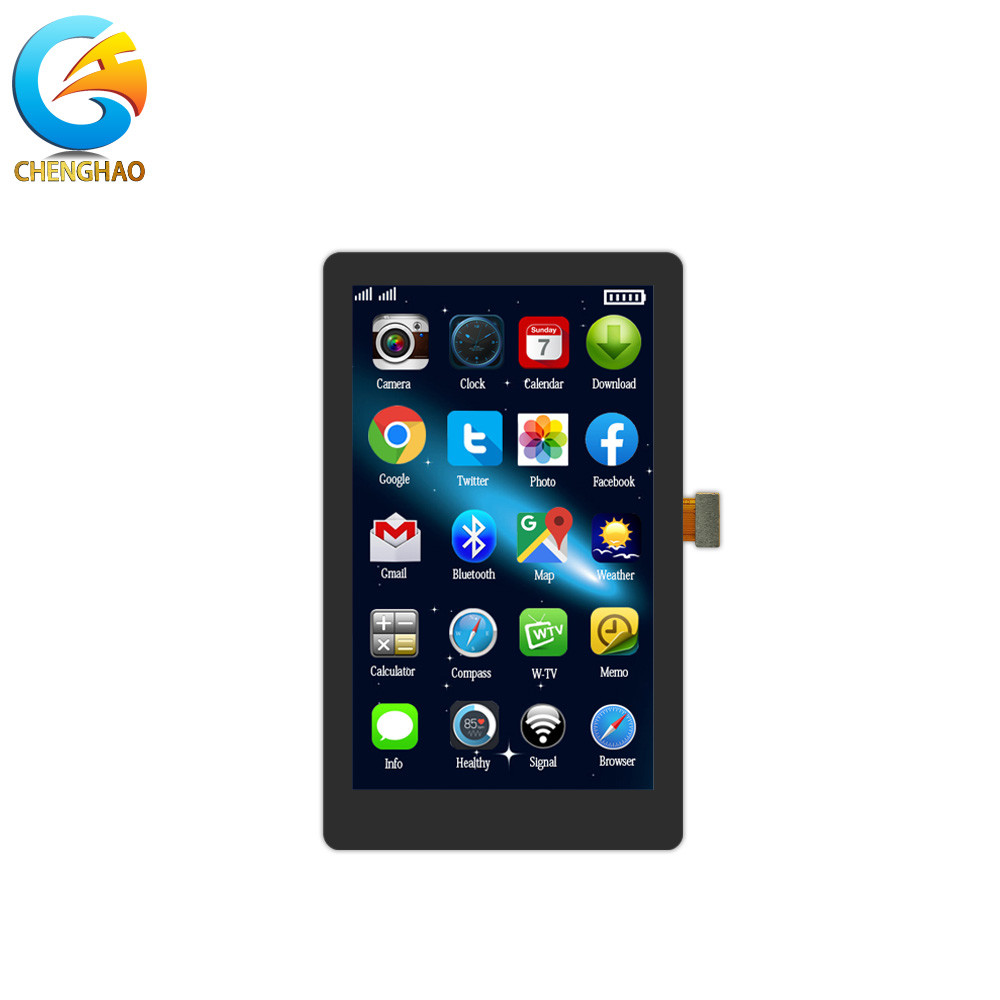

3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈

최소 주문 수량 : 1PCS 가격 : /
포장 세부 사항 : 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 배달 시간 : 7-15 작업 일
지불 조건 : 전신환 공급 능력 : 300Kpcs/month
원래 장소: 센즈헨, 중국 브랜드 이름: 4 Inch TFT
인증: ROHS、ISO9001、CE 모델 번호: CH400WV13A-CT

상세 정보

상품 이름: 작은 LCD 터치 스크린 Lcd 타입: 3.95 인치
점배열: 480(RGB)×800 칼라 필터 어레이: RGB 세로 스트라이프
화면 표시 방식: IPS/ Transmissive/ 노마리블랙 뷰잉 방향: 모두
트프트드리버 IC: ST7701S
하이 라이트:

ST7701S TFT 저항성 접촉 패널

,

3.95 인치 TFT 저항성 접촉 패널

,

480x800 화소 Tft LCD 모듈

제품 설명

주문 제작된 3.95 인치 고해상도 터치는 모든 자유 감상을 지킵니다

방향 480x800 화소



기업 상품 범주



1.1~10.1 인치 사이에 고객들에게 다양한 작은 사이즈 컬러 액정 표시 장치 스크린을 위한 주문 제작된 서비스를 제공하면서, CHENGHAO 광전자의 TFT 디스플레이는 전문적 컬러 엘씨디 디스플레이 공급자입니다. 우리가 제공하는 상품 카테고리는 다음과 같습니다 : 1.1 인치 tft 디스플레이 화면, 1.14 인치 tft 디스플레이 화면, 1.44 인치 tft 디스플레이 화면, 1.47 인치 tft 디스플레이 화면, 1.5 인치 tft 디스플레이 화면, 1.54 인치 tft 디스플레이 화면, 1.77 인치 tft 디스플레이 화면, 1.8 인치 tft 디스플레이 화면, 2.0 인치 tft 디스플레이 화면, 2.1 인치 tft 디스플레이 화면, 2.2 인치 tft 디스플레이 화면, 2.31 인치 tft 디스플레이 화면, 2.4 인치 tft 디스플레이 화면, 2.8 인치 tft 디스플레이 화면, 3.0 인치 tft 디스플레이 화면, 3.2 인치 tft 디스플레이 화면, 3.5 인치 tft 디스플레이 화면, 3.9 인치 tft 디스플레이 화면, 3.95 인치 tft 디스플레이 화면, 3.97 인치 tft 디스플레이 화면, 4.0 인치 tft 디스플레이 화면, 4.3 인치 tft 디스플레이 화면, 4.41 인치 tft 디스플레이 화면, 4.5 인치 tft 디스플레이 화면, 5.0 인치 tft 디스플레이 화면, 5.5 인치 tft 디스플레이 화면, 6.0 인치 tft 디스플레이 화면, 6.8 인치 tft 디스플레이 화면, 7.0 인치 tft 디스플레이 화면, 8.0 인치 tft 디스플레이 화면, 9.0 인치 tft 디스플레이 화면, 10.1 인치 tft 디스플레이 화면.





1. 작은 LCD 터치 스크린의 상술





항목 기준 값 유닛
LCD는 타이핑합니다 3.97 " TFT --
점배열 480(RGB)×800 도트
칼라 필터 어레이 RGB 세로 스트라이프 --
화면 표시 방식 IPS/ Transmissive/ 노마리블랙 --
뷰잉 방향 모두 --
트프트드리버 IC ST7701S --
크티피타입 G+F+F --
표면 처리 6H --
CTP 구동기 집적회로 GT911 --
모듈 크기 61.0(W)×102.0(H)×3.7(T) 밀리미터
TFT/CTPActive 지역 51.84(W)×86.4(H) 밀리미터
도트피치 0.108(W)×0.108(H) 밀리미터
인터페이스 2-lane_MIPI DSI --
작동 온도 -20~+70
저장 온도 -30~ +80
역광 연속물에서 8 백색 LED --
중량 TBD





2. 작은 LCD 터치 스크린에 대한 빠른 세부 사항





(1) TFT는 주목합니다


  • 디스플레이 형태 :                    3.97 " TFT / IPS
  • 뷰잉 방향 :         모두
  • LCD 드라이브 아이씨 :                     ST7701S
  • 편광기 방식 :            부정적인 전달 가능한 /
  • 작동 온도 :             -20' C~+70' C
  • 저장 임시 :                 -30' C~+80' C
  • 비표시자 허용한도 :  ±0.20
  • 레코마네드 연결기 :         AXE 530124
  • 환경 보호 위의 요구 : 로에스

(2) CTP는 주목합니다

  • LENS+ITO Film+FPC+adhesive :
    1. ITO 막 :             0.45 밀리미터
    2. 렌즈 안경 :    1.1 밀리미터
    3. IC :                       GT911
  • 작동 전압 :       2.8V ~ 3.3 V
  • 투과율 :             ≥87%
  • 덮개 경도 :    6H
  • 작동 임시 :         -20~70C, ≤ 90% RH
  • 저장 임시 :            -30~80C, ≤ 90% RH



3. 작은 LCD 터치 스크린에 대한 기술





정하오 디스플레이 모델 CH400WV13A-CT는 칼라 액티브 매트릭스 박막 트랜지스터 (TFT) 입니다

비정질 실리콘 TFT를 스위칭 장치로 이용하는 액정 화면 (LCD). 이 모델

TFT 엘시디 판넬, 구동 IC,고 휘도 역광, 전기 용량 터치로 구성됩니다

패널과 FPC.

이 TFT LCD는 WVGA로 3.97 (16시 9분) 인치 비스듬하게 측정된 액티브 디스플레이 영역을 가지고 있습니다

(800 수직 픽셀에 의한 480 수평식) 결의안.

이 프로젝트를 위해 사용된 드라이버는 ST7701S이고, 24 비트 R.G.B.에 의해 16M 가지의 컬러를 디스플레이할 수 있습니다.

신호 입력. 드라이버는 컴을 포함하는 FPC를 통해 글라스와 상호 접속에 설치됩니다

디스플레이 모듈을 운전하기 위한 -ponent. 지원 RGB 인터페이스.

게다가 FPC는 변경되는 것과 같은, 또한 고객 요구 사항에 따라 맞춤화될 수 있습니다

역광과 CTP 구조, 인터페이스 정의, 기타 등등.

로에스 순응성 & 무독성.

3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈 0



4. 작은 LCD 터치 스크린의 렌즈 특징


  • 형성하세요 : 불규칙하고 홀
  • 색 : 실크인쇄, 로고
  • 글래스재 : PMMA, 유리처럼 됩니다
  • 처리 : AG, AR, AF, 내방폭
  • 두께 : 0. 55mm.0.7mm1.0mm, 1.1 밀리미터, 1.8 밀리미터, 2.omm,3.0mm, 4. 0 밀리미터, 5. 0 밀리미터, 6.0 밀리미터



5. 작은 LCD 터치 스크린의 특화



3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈 1



맞춘 기술 :

위쪽에 목록화된 부분은 특화를 지원할 수 있습니다. 당신이 많은 특화 필요를 가지고 있고 접촉하세요면 우리의

고객 서비스



6. 작은 LCD 터치 스크린의 장점





(1).  정하오를 선택합니까 ?

  • IS9001은 증명했습니다, 공장 방향이 공급했습니다
  • 순응한 ROH, 무연성, 한계 콤프볼라이언트
  • 경쟁력있는 가격과 짧은 준비 시간
  • 디자인 / 제조 / 품질 관리의 풍부한 경험과 프로팀
  • 고객들에 대한 작은 모큐 지원 & 빠른 응답
  • 장기 공급

(2). 서비스

  • 보증 : 1년이요 .
  • 애프터 서비스 팀 : 판매 후 서비스센터는 전문적 기술적 서비스 팀을 갖추고 있습니다
  •

(3). 생산 소요 시간

  • 바로 001~20 PC (샘플)
  • 021~100 PC 1 주
  • 101~500 PC 1~2 위크
  • >1000 PC는 협상합니다

(4). 제품 인증서에 대하여



당신이 제품에 대해 더 많은 정보를 필요하면, 자사 제품의 모두는 CE ROHS와 CE 인증서를 건네줍니다

 시험을 받을 때, ple ase는 우리와 연락합니다 !



3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈 2
(5). 우리의 주요 파트너들

3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈 3



7. 작은 LCD 터치 스크린의 어플리케이션





어플리케이션 필드 도입 :

제품은 넓게 일반적 통신, 가전 제품, 산업 제어에서 사용됩니다,
의학 장비, POS 기계, 기구, 미터, GPS 네비게이션, 디지털 포토 프레임,
넷북, 금융 전자, 통신 전자 공학, 가전제품, 정보
장치, 문화, 교육, 체육과 엔터테인먼트, 기타 등등 분야. 참석 기계와 같이,
지문 장치, 접근 제어 기계가 기계, 워키토키, 비디오 초인종, 학습 마하를 저장합니다
-ine, 점 판독 기계, GPS 네비게이터와 기타 .

3.95 인치 ST7701S TFT 저항성 접촉 패널 480x800 화소 Tft LCD 모듈 4





8. 작은 LCD 터치 스크린의 FAQ





: 당신이 OEM 처리에 개방되어 있습니까?
: 예!

: 지불 기간?
한 : 페이팔은 샘플을 위해 받아들여질 수 있지만, 그러나 신용 카드전신환이 대량 생산을 위한 향상으로 지불했습니다.
: 당신의 전달 방법이 무엇입니까?
한 : DHL/ UPS / 페덱스 / TNT, 또는 상품을 당신의 HK 발송자에게 선적하.
: 제품은 주가에 있습니까?
한 : 우리의 재고는 주로 날것 자재, 반가공적이고 완성품입니다.
: 얼마나 오래 당신은 전달할 수 있습니까?
한 : 지불 뒤에, 주식에 이용할 수 있는 샘플은 3 일 이내에 보내질 것입니다 ; 작은 묶음 배달은 2-3을 잡습니다
주 ; 대형 배치식 배달은 5-6 주 동안 가지고 갑니다
: 어떤 종류의 패키징? 이송 프로세스는 손상되지 않을 것입니까?
한 : 자사 제품은 작은 2 카테고리로 분할됩니다 - 중간 사이즈 사용 칼 카드 차단 패키징,
큰 사이즈 스크린은 항공기 박스 포장에서 사용됩니다, 모든 일괄이 아웃터 박스에 의해 보호받고 물질의 안전을 보장하기 위해 끈으로 묶고 있습니다
운송.
:제품의 품질을 제어하는 방법?
한 : 회사는 전문적 품질 팀을 있고 모든 제품이 선적 전에 검사된 100%입니다.
: 제품의 오랫동안 보증서비스는 어떻습니까?
한 : 일반적으로 품질 보증 기간은 1년이다. 그것은 다른 제품에 의존합니다.
우리는 것 자사 제품이 제조 결함로 부터 벗어난다는 것을 보장합니다. 이 보증 하에 책임은 일반적 사용 하에 결함이 있는 것을 발견한 어떠한 제품의 교체로 제한됩니다.
: 인증이 제공할 수 있는 것 ?
한 : 로에스, CE, ISO9001 인증에 의한 제품.
: 제품도와 테스트 리포트를 제공하시겠습니까?
한 : 고객 욕구에 따르면, 우리의 회사는 상품 관련 정보와 테스트 리포트를 제공할 수 있습니다.
: 제품 사양은 중국 또는 영어에 있습니까?
한 : 제품 사양에 대한 버전은 영어입니다.
