3.5" CTP 산업용 정전 용량 터치 스크린 320x480 300cd/m2 TFT LCD 디스플레이 모듈
담당자 : Tina Fu
전화 번호 : +86 755-27806536
WhatsApp : +8615919862398
| 최소 주문 수량 : | 2 PC | 가격 : | / |
|---|---|---|---|
| 포장 세부 사항 : | 모든 제품은 그것을 안전하게 지키기 위한 적합한 방법으로 싸여집니다. 상품의 작은 사이즈를 위해 우리는 트레이 + 통을 사용합니다, 더 큰 크기를 위해 우리가 거품 슬롯 + 통 | 배달 시간 : | 7 - 15 작업 일 |
| 지불 조건 : | 전신환 | 공급 능력 : | 200K PC/달 |
| 원래 장소: | 센즈헨, 중국 | 브랜드 이름: | ChengHao LCD |
|---|---|---|---|
| 인증: | ROHS 、ISO9001 、CE | 모델 번호: | CH700WV01C-CT |
|
상세 정보 |
|||
| 모듈 타입: | 7 인치 | 화면 표시 방식: | 정상적으로 하얀 TN / 전달 가능한 / |
|---|---|---|---|
| CTP는 타이핑합니다: | P+G | 도트의 수: | 800*3(RGB)*480 |
| 뷰잉 방향: | 12 시 | 그레이 스케일 반전 방향: | 6 시 |
| 모듈 크기: | 164.9(W)*100.0(H)*4.68(T)MM | TFT 활성 영역: | 154.08(W)*85.92(H)MM |
| TFT 도트 피치: | 0.1926(W)*0.1790(H)MM | 인터페이스: | TFT :24개의 비트 병렬 RGB 인터페이스 CTP :I2C |
| 백라이트 타입: | 백색 LED | 발광성: | 250 cd/m2 |
| 하이 라이트: | 7in TFT LCD 전기 용량 Touchscreen,800×480 TFT LCD 전기 용량 Touchscreen,I2C 전달 가능한 LCD 터치스크린 |
||
제품 설명
7는 12 시 Tn TFT LCD 전기 용량이 터치스크린 I2C 800 * 480으로 조금씩 움직입니다
전달 가능한 정상적으로 하얀 RGB 인터페이스
| 모델 부정. | CH700WV01C-CTC |
| 모듈 타입 | 7 " TFT + CTP |
| 화면 표시 방식 | 정상적으로 하얀 TN / 전달 가능한 / |
| CTP는 타이핑합니다 | P+G |
| 도트의 수 | 800*3(RGB)*480 |
| 뷰잉 방향 | 12 시 |
| 그레이 스케일 반전 방향 | 6 시 |
| 모듈 크기 | 164.9(W)*100.0(H)*4.68(T)MM |
| TFT 활성 영역 | 154.08(W)*85.92(H)MM |
| TFT 도트 피치 | 0.1926(W)*0.1790(H)MM |
| 인터페이스 | TFT :24 비트 병렬 RGB 인터페이스 CTP :I2C |
| 백라이트 타입 | 백색 LED |
| 발광성 | 250 cd/m2 |

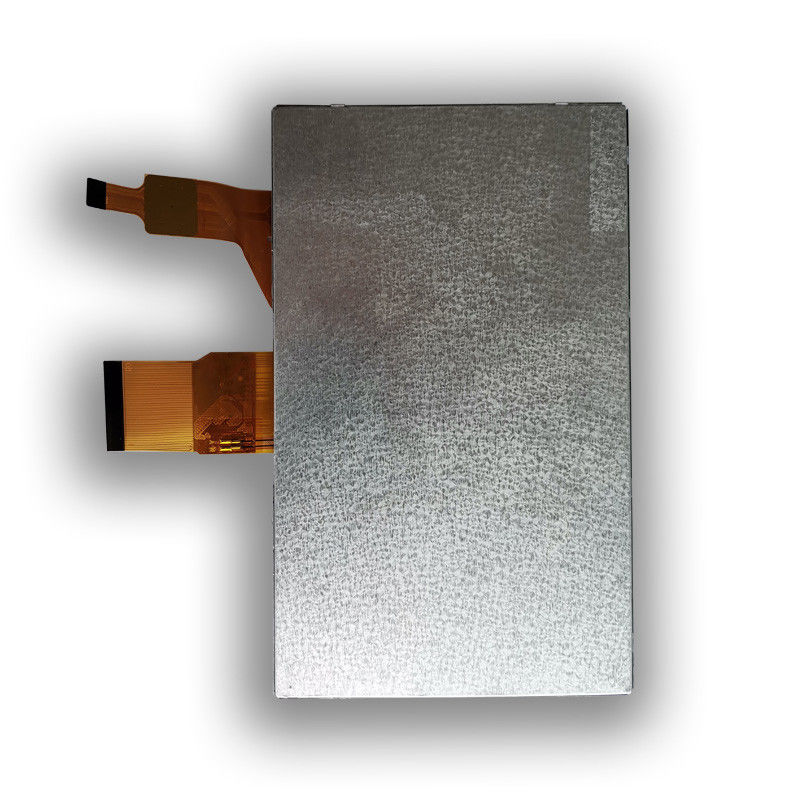

정하오 디스플레이 모델 CH700WV01C-CT는 칼라 액티브 매트릭스 얇은 필름입니다
비정질 실리콘 TFT를 사용하는 트랜지스터 (TFT) 액정 화면 (LCD)
스위칭 장치로서. 이 모델은 TFT 엘시디 판넬, 구동으로 구성됩니다
IC,고 휘도 역광, 정전용량식 터치 패널과 FPC.
이 TFT LCD는 7.0 (16시 9분) 인치 비스듬하게 측정된 액티브 디스플레이 영역을 가지고 있습니다
WVGA (480 수직 픽셀에 의한 800 수평식) 결의안으로.
이 프로젝트를 위해 사용된 드라이버는 SSD1963이고, 16M 가지의 컬러를 디스플레이할 수 있습니다
24개 비트 R.G.B 신호 입력. 드라이버는 글라스와 intercon에 설치됩니다
디스플레이 모듈을 운전하기 위한 성분을 포함하는 FPC 를 경유하는 -nection. 지원
RGB는 조화시킵니다.
게다가 FPC는 또한 고객 요구 사항에 따라 맞춤화될 수 있습니다,
역광과 CTP 구조를 변경하는 것, 인터페이스 정의, 기타 등등과 같이.
로에스 순응성 & 무독성.
1.일반적 이인포르메션
| 항목 | 기준 값 | 유닛 |
| LCD는 타이핑합니다 | 7.0"TFT+CTP | -- |
| 점배열 | 800×3(RGB)×480 | 도트 |
| 컬러 픽셀 배열 | RGB 세로 스트라이프 | -- |
| 화면 표시 방식 | 정상적으로 하얀 TN / 전달 가능한 / | -- |
| 뷰잉 방향 | 12 시 | -- |
| 그레이 스케일 반전 방향 | 6 시 | -- |
| CTP는 타이핑합니다 | PET+ITO 글라스 | -- |
| 표면 처리 | 2H | -- |
| CTP 구동기 집적회로 | GT911 | -- |
| 모듈 크기 | 164.9(W)×100.0(H)×4.68(T) | 밀리미터 |
| TFT / CTP 활성 영역 | 154.08(W)×85.92(H) | 밀리미터 |
| TFT 도트 피치 | 0.1926 (W)×0.1790 (H) | 밀리미터 |
| 인터페이스 | 24개의 비트 병렬 RGB 인터페이스 | -- |
| 작동 온도 | -10 ~ +60 | Ｃ |
| 저장 온도 | -20 ~ +70 | Ｃ |
| 중량 | TBD | Ｇ |
2.인터페이스
(1) TFT 인터페이스 설명
| 아니오 고정하세요. | 기호 | 기술 |
| 1 | 88888 | LED 백라이트 (음극)을 위한 전원. |
| 2 | 8888 | LED 백라이트 (음극)을 위한 전원. |
| 3 | 8888 | LED 백라이트 (음극)을 위한 전원. |
| 4 | 8888 | LED 백라이트 (음극)을 위한 전원. |
| 5 | 8888 | 전력 접지. |
| 6 | 8888 | 공통 전압. |
| 7 | 8888 | 디지털 전원. |
| 8 | 8888 | 드 / 동기화 모드 선택. 정상적으로 높아서 당기세요. Ｈ : 드 방식. Ｌ : HSD / VSD 방식. |
| 9 | 8888 | 데이터 인가 신호. |
| 10 | 8888 | 수직 싱크 입력. 부극성. |
| 11 | 8888 | 수평 동조 입력. 부극성. |
| 12 | 8888 | 블루 데이터 입력(msb). |
| 13 | 8888 | 청색 데이터 입력. |
| 14 | 8888 | 청색 데이터 입력. |
| 15 | 8888 | 청색 데이터 입력. |
| 16 | 8888 | 청색 데이터 입력. |
| 17 | 8888 | 청색 데이터 입력. |
| 18 | 8888 | 청색 데이터 입력. |
| 19 | 8888 | 블루 데이터 입력(lsb). |
| 20 | 8888 | 그린 데이타 입력(msb). |
| 21 | 8888 | 그린 데이타 입력. |
| 22 | 8888 | 그린 데이타 입력. |
| 23 | 8888 | 그린 데이타 입력. |
| 24 | 8888 | 그린 데이타 입력. |
| 25 | 8888 | 그린 데이타 입력. |
| 26 | 8888 | 그린 데이타 입력. |
| 27 | 8888 | 그린 데이타 입력(lsb). |
| 28 | 8888 | 적색 데이터 입력(msb). |
| 29 | 8888 | 적색 데이터 입력. |
| 30 | 8888 | 적색 데이터 입력. |
| 31 | 8888 | 적색 데이터 입력. |
| 32 | 8888 | 적색 데이터 입력. |
| 33 | 8888 | 적색 데이터 입력. |
| 34 | 8888 | 적색 데이터 입력. |
| 35 | 8888 | 적색 데이터 입력(lsb). |
| 36 | 8888 | 전력 접지. |
| 37 | 8888 | 클락 입력. |
| 38 | 8888 | 전력 접지. |
| 39 | 8888 | 왼쪽이나 오른쪽으로 디스플레이 제어. |
| 40 | 8888 | / 다운 디스플레이 제어 위로. |
| 41 | 8888 | TFT를 위한 포지티브 파워. |
| 42 | 8888 | TFT를 위한 부정적 힘. |
| 43 | 8888 | 아날로그 전력. |
(2) CTP 인터페이스 설명
| 아니오 고정하세요. | 기호 | 기술 |
| 1 | 8888 | 디지털 전원. |
| 2 | 8888 | i2c_clock. |
| 3 | 8888 | i2c_data. |
| 4 | 8888 | 전력 접지. |
| 5 | 8888 | 방해 신호. |
| 6 | 8888 | 리셋 핀. RESET 상태를 들어오기 위한 부 논리. |
